Les appareils électroniques sont devenus de plus en plus compacts, puissants et intelligents au cours de la dernière décennie. Qu’ils soient utilisés dans l’automatisation industrielle, les instruments médicaux, les systèmes de communication, les équipements de stockage d’énergie, les dispositifs de sécurité ou l’électronique grand public, ces systèmes génèrent plus de chaleur que jamais auparavant. Une gestion thermique efficace n’est plus simplement une considération de conception, mais un facteur essentiel qui détermine la fiabilité, l’efficacité et la durée de vie des produits.

Parmi les différentes solutions de refroidissement, le ventilateur sans balais est devenu l’option privilégiée grâce à son rendement élevé, sa longue durée de fonctionnement, ses performances stables et ses faibles besoins en maintenance. Un moteur sans balais moderne peut fonctionner en continu pendant des dizaines de milliers d’heures tout en consommant relativement peu d’énergie, ce qui le rend idéal pour les équipements qui fonctionnent en permanence.

Cependant, les besoins en refroidissement sont rarement constants. Un serveur peut générer peu de chaleur lorsqu’il est inactif, mais nécessiter un débit d’air maximal lors de calculs intensifs. Un contrôleur industriel peut subir des charges thermiques variables selon les cycles de production. Un appareil médical peut nécessiter un fonctionnement extrêmement silencieux dans des conditions normales tout en étant capable de fournir un refroidissement puissant lorsque les températures augmentent.Permettre simplement à un ventilateur de fonctionner à pleine vitesse en permanence gaspille de l’énergie, augmente le bruit et réduit la durée de vie des composants.

C’est pourquoi la modulation de largeur d’impulsion, communément appelée PWM, est devenue la norme industrielle pour le contrôle de vitesse. Au lieu de réduire la tension d’alimentation, la PWM régule intelligemment la vitesse du moteur grâce à des signaux de commande numériques, permettant au ventilateur de fournir uniquement le débit d’air nécessaire à chaque instant.

Aujourd’hui, la technologie de refroidissement commandée par PWM est largement utilisée dans les serveurs, les équipements de télécommunication, les armoires de commande industrielles, les systèmes de recharge de véhicules électriques, les systèmes de stockage d’énergie par batteries, les appareils domestiques intelligents, les dispositifs médicaux et de nombreuses autres applications. Alors que la gestion intelligente de la température devient de plus en plus importante, comprendre le fonctionnement de la PWM est devenu utile non seulement pour les ingénieurs, mais aussi pour les responsables des achats et les fabricants d’équipements qui sélectionnent la solution de refroidissement adaptée.

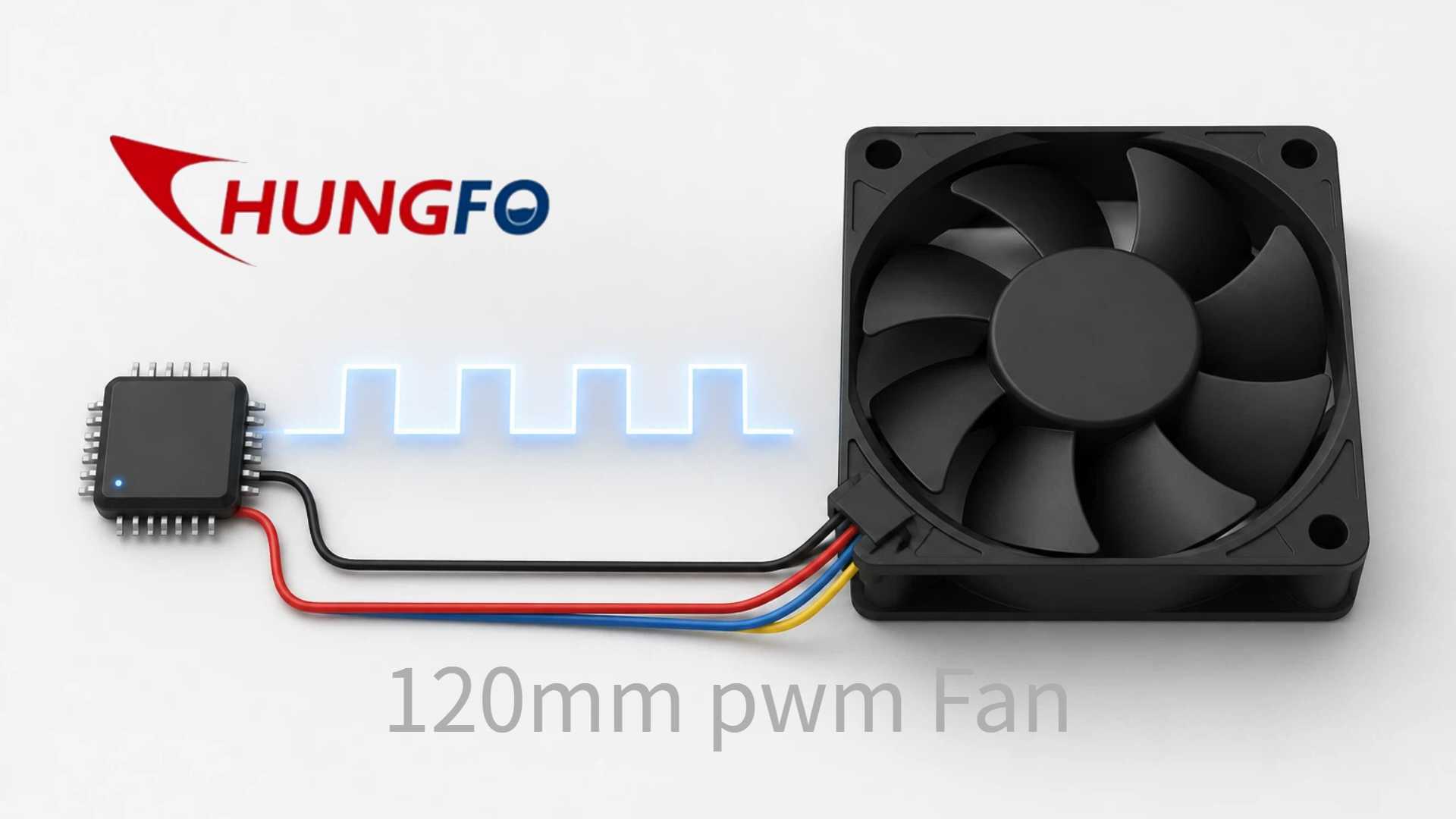

Cet article explique comment la PWM régule un ventilateur 12 V 120 mm, pourquoi elle offre de meilleures performances que le contrôle traditionnel par tension et comment les entreprises peuvent sélectionner le ventilateur de refroidissement CC le plus adapté pour une fiabilité à long terme.

Comprendre la modulation de largeur d’impulsion

La modulation de largeur d’impulsion est une méthode de commande électronique qui ajuste la vitesse du moteur sans modifier continuellement la tension d’entrée. Au lieu de fournir une tension plus faible pour réduire la vitesse, le contrôleur commute rapidement le signal d’alimentation entre les états MARCHE et ARRÊT des milliers de fois par seconde.

Au cours de chaque cycle de commutation, la proportion de temps pendant laquelle le signal reste activé est appelée rapport cyclique. En ajustant ce rapport cyclique, le contrôleur détermine la puissance moyenne fournie au moteur tout en appliquant toujours la tension de fonctionnement complète pendant chaque impulsion.

Par exemple, si le signal PWM reste activé pendant seulement un quart de chaque cycle, le rapport cyclique est de 25 %. S’il reste activé pendant la moitié du cycle, le rapport cyclique devient de 50 %. Avec un rapport cyclique de 100 %, le signal reste entièrement activé, permettant au ventilateur de fonctionner à sa vitesse nominale maximale.

Bien que le concept semble simple, ce processus de commutation rapide crée une régulation de vitesse très efficace, car l’énergie électrique est transférée avec une perte de puissance minimale. Comme le moteur reçoit toujours la tension complète pendant chaque impulsion, il conserve un couple plus élevé qu’un moteur fonctionnant sous tension réduite.

Cette caractéristique rend la PWM particulièrement adaptée aux conceptions modernes de ventilateurs sans balais, où l’efficacité, la régulation précise de la vitesse et la fiabilité sont essentielles.

Pourquoi les ventilateurs sans balais 12 V modernes privilégient la PWM

De nombreux ventilateurs de refroidissement anciens ajustaient leur vitesse en abaissant la tension d’alimentation. Bien que cette méthode puisse réduire la vitesse de rotation, elle diminue également le couple du moteur. À des tensions suffisamment faibles, le moteur peut ne pas démarrer ou tourner de manière irrégulière, notamment lorsque la résistance environnementale ou la friction des roulements augmente.

La PWM résout ces problèmes en maintenant une alimentation constante de 12 volts tout en contrôlant indépendamment le fonctionnement du moteur.

Dans un ventilateur sans balais typique à quatre fils, deux fils fournissent l’alimentation et la masse, un fil transmet les signaux tachymétriques pour la surveillance du régime, et le quatrième fil reçoit le signal de commande PWM généré par le contrôleur du système.

Au lieu d’interrompre la source d’alimentation principale, le signal PWM communique directement avec le pilote interne du moteur. Le pilote interprète le rapport cyclique entrant et ajuste la commutation électronique en conséquence. Ainsi, la vitesse du ventilateur change progressivement tout en maintenant un fonctionnement électrique stable.

Comme les composants électroniques internes continuent de recevoir une alimentation constante, le ventilateur peut fonctionner de manière fiable sur une plage de vitesses beaucoup plus large que les alternatives contrôlées par tension.

Cela est particulièrement important pour les systèmes de refroidissement de précision où le débit d’air doit suivre étroitement les variations des conditions thermiques sans provoquer d’instabilité ni de bruit acoustique excessif.

Le principe de fonctionnement interne des ventilateurs commandés par PWM

Pour mieux comprendre la régulation PWM, il est utile d’examiner la structure interne d’un ventilateur de refroidissement sans balais.

Contrairement aux moteurs à balais qui utilisent des balais physiques pour la commutation électrique, les moteurs sans balais utilisent des aimants permanents fixés au rotor tandis que les bobines électromagnétiques restent fixes à l’intérieur du stator.

Les capteurs à effet Hall détectent en permanence la position du rotor.

Un circuit intégré de commande traite ces signaux de capteur et alimente les enroulements appropriés du stator au moment exactement correct.

Lorsque la commande PWM est ajoutée, le circuit de commande reçoit également des instructions numériques indiquant la vitesse de fonctionnement souhaitée.

Au lieu de simplement réduire la puissance électrique, le contrôleur ajuste intelligemment le moment de commutation et le comportement de commutation selon le rapport cyclique PWM.

Comme toutes les commutations sont réalisées électroniquement, il n’y a pratiquement aucune usure mécanique causée par un contact électrique.

Cette conception sans balais contribue de manière significative à la durée de vie exceptionnelle associée aux ventilateurs de refroidissement modernes.

Pour les équipements de qualité industrielle fonctionnant en continu toute l’année, cette durabilité représente un avantage majeur par rapport aux moteurs à balais traditionnels.

La fréquence PWM et pourquoi 25 kHz est la norme industrielle

Une question fréquemment posée par les ingénieurs concerne la fréquence PWM.

Pourquoi la plupart des fabricants recommandent-ils environ 25 kilohertz ?

La réponse concerne à la fois les performances du moteur et l’audition humaine.

Si la PWM fonctionne à des fréquences relativement basses, le bruit de commutation peut devenir audible. Les transitions rapides entre MARCHE et ARRÊT produisent des vibrations pouvant générer des sons aigus gênants.

La plupart des personnes peuvent entendre des fréquences allant jusqu’à environ 20 kilohertz.

En sélectionnant une fréquence PWM autour de 25 kilohertz, les fabricants placent la fréquence de commutation au-delà de la plage d’audition normale, réduisant considérablement le bruit audible.

Les fréquences plus élevées permettent également un contrôle plus fluide du moteur, car le pilote reçoit des mises à jour de commande plus fréquentes.

Cependant, augmenter indéfiniment la fréquence n’est pas bénéfique.

Des fréquences de commutation extrêmement élevées augmentent les pertes de commutation électroniques et peuvent générer des interférences électromagnétiques inutiles.

Par conséquent, environ 25 kilohertz est devenu un excellent équilibre entre l'efficacité, le confort acoustique, la stabilité électronique et la compatibilité de fabrication.

Aujourd'hui, de nombreux fabricants de serveurs, entreprises d'automatisation industrielle et fournisseurs d'équipements de télécommunications spécifient un contrôle PWM à 25 kilohertz dans les exigences de leurs systèmes de refroidissement.

Comment le rapport cyclique modifie la vitesse du ventilateur

Le rapport cyclique est le paramètre le plus important du contrôle PWM.

Au lieu de modifier continuellement la tension, le contrôleur change simplement la durée pendant laquelle chaque impulsion de commutation reste active.

Un faible rapport cyclique fournit moins de puissance moyenne, ce qui fait tourner le moteur plus lentement.

À mesure que le rapport cyclique augmente, le débit d'air, la pression statique et la vitesse de rotation augmentent progressivement.

Par exemple, un ventilateur sans balais fonctionnant avec un rapport cyclique de 20 pour cent peut fournir un débit d'air suffisant pour un fonctionnement en veille.

Lorsque les températures internes augmentent, le contrôleur peut automatiquement augmenter le rapport cyclique à 50 pour cent, fournissant un refroidissement supplémentaire tout en maintenant un fonctionnement relativement silencieux.

Pendant une charge maximale du système, le rapport cyclique peut augmenter jusqu'à 100 pour cent, permettant au ventilateur de fournir sa capacité maximale de débit d'air.

Comme cet ajustement se produit en continu, le système de refroidissement réagit de manière dynamique aux changements des conditions environnementales.

Au lieu de gaspiller de l'énergie par un fonctionnement continu à pleine vitesse, le PWM permet une gestion thermique intelligente qui équilibre les performances de refroidissement, la consommation d'énergie et le confort acoustique.

Les contrôleurs intelligents modernes combinent souvent des capteurs de température, des microcontrôleurs et des algorithmes PWM pour optimiser automatiquement le refroidissement tout au long du cycle de fonctionnement de l'équipement.

Cette stratégie de refroidissement adaptatif est désormais courante dans les ordinateurs industriels, les systèmes de fabrication intelligents, les stations de base de communication, les systèmes de stockage d'énergie par batterie, les instruments de laboratoire de précision et les appareils électroniques grand public haute performance.

Même les produits compacts nécessitant une solution de ventilateur 5015 24 Vadoptent de plus en plus les principes du PWM pour améliorer l'efficacité et réduire la consommation d'énergie inutile, démontrant comment le contrôle numérique de la vitesse est devenu une fonctionnalité standard sur plusieurs plateformes de tension.

PWM versus régulation de tension traditionnelle

Bien que le contrôle PWM et la régulation de tension puissent tous deux réduire la vitesse d'un ventilateur de refroidissement, leurs principes de fonctionnement sont fondamentalement différents. Comprendre ces différences aide les ingénieurs à sélectionner la solution de refroidissement la plus adaptée à leur équipement.

La régulation de tension modifie la vitesse du moteur en réduisant la tension d'alimentation. Par exemple, un ventilateur 12 V peut être alimenté seulement avec 9 V ou 7 V pour ralentir sa rotation. Bien que cette méthode semble simple, elle réduit également le couple disponible du moteur. En cas de forte résistance ou dans des environnements à basse température, le ventilateur peut avoir des difficultés à démarrer, tourner de manière irrégulière ou même s'arrêter complètement.

Le contrôle PWM évite ces problèmes car le moteur continue de recevoir une alimentation stable de 12 V. Seul le signal de commande change, ce qui permet au circuit pilote interne de réguler le fonctionnement du moteur sans sacrifier les performances de démarrage.

Cette approche offre plusieurs avantages importants. Le moteur démarre de manière plus fiable, maintient une rotation stable à des vitesses plus faibles, réagit rapidement aux changements de température et génère moins de chaleur inutile à l'intérieur du pilote électronique. Ces avantages expliquent pourquoi les équipements industriels modernes, les serveurs, les systèmes de communication et les dispositifs médicaux dépendent de plus en plus du PWM plutôt que d'un simple ajustement de tension.

Pour les applications nécessitant une gestion précise du débit d'air, le PWM est devenu la technologie privilégiée pour chaque ventilateur CC de haute qualité.

Ventilateurs sans balais à trois et quatre fils

Une autre question fréquente concerne la différence entre les ventilateurs de refroidissement à trois fils et à quatre fils.

Un ventilateur sans balais à trois fils comprend généralement un fil d'alimentation positif, un fil de masse et un fil de sortie tachymétrique. Le tachymètre transmet en continu la vitesse de rotation du ventilateur au contrôleur, permettant au système de surveiller les conditions de fonctionnement. Cependant, le contrôle de la vitesse dépend généralement de la modification de la tension d'alimentation.

Un ventilateur à quatre fils ajoute un fil de contrôle PWM indépendant. Au lieu de faire varier la tension d'entrée, le contrôleur envoie des signaux PWM numériques par ce quatrième fil tandis que le ventilateur continue de recevoir une alimentation constante de 12 V.

La séparation de l'alimentation électrique et du contrôle de vitesse offre plusieurs avantages importants.

Le ventilateur peut fonctionner de manière fluide sur une plage de tr/min beaucoup plus large.

Les performances à basse vitesse deviennent plus stables.

La réponse à la température devient plus rapide.

La précision de la vitesse s'améliore considérablement.

Le bruit peut être réduit sans sacrifier les performances de refroidissement.

Ces avantages font des ventilateurs PWM à quatre fils le choix privilégié pour les systèmes électroniques intelligents nécessitant une gestion thermique automatique.

Applications courantes des ventilateurs de refroidissement contrôlés par PWM

La technologie PWM est désormais présente dans presque toutes les industries nécessitant une gestion thermique fiable.

Les équipements d'automatisation industrielle utilisent un refroidissement intelligent pour maintenir des températures stables à l'intérieur des armoires électriques, des contrôleurs programmables et des systèmes de commande de mouvement.

Les équipements de communication dépendent d'un refroidissement continu car les commutateurs réseau, les dispositifs de transmission optique et les centres de données fonctionnent vingt-quatre heures sur vingt-quatre. L'ajustement dynamique du débit d'air réduit la consommation d'énergie tout en maintenant des performances réseau fiables.

Les équipements médicaux bénéficient également de la régulation PWM. Les instruments de diagnostic, les systèmes de surveillance des patients, les analyseurs de laboratoire et les équipements d'imagerie nécessitent souvent à la fois un faible bruit acoustique et des températures de fonctionnement très stables. Le PWM permet un fonctionnement silencieux pendant les charges normales tout en augmentant automatiquement le débit d'air lorsque davantage de refroidissement devient nécessaire.

Les systèmes de stockage d'énergie représentent une autre application en forte expansion. Les batteries au lithium génèrent des quantités variables de chaleur selon les conditions de charge et de décharge. Le contrôle PWM intelligent permet d'adapter les performances de refroidissement aux conditions de fonctionnement de la batterie, améliorant ainsi l'efficacité et la durée de vie de la batterie.

Les stations de recharge pour véhicules électriques sont devenues un autre marché important. La recharge rapide génère une chaleur importante à l'intérieur des modules de puissance et des convertisseurs. L'ajustement automatique de la vitesse du ventilateur contribue à améliorer la fiabilité de la recharge tout en réduisant la consommation d'énergie inutile pendant le fonctionnement en veille.

L'électronique grand public continue également d'adopter le refroidissement contrôlé par PWM. Les ordinateurs de jeu, les stations de travail professionnelles, les serveurs domestiques, les appareils intelligents et les systèmes de divertissement bénéficient tous d'un fonctionnement plus silencieux et d'une meilleure efficacité énergétique.

Même les produits électroniques compacts utilisant une conception de ventilateur 5 volts intègrent de plus en plus un contrôle PWM intelligent afin d'optimiser le refroidissement tout en minimisant la consommation d'énergie.

Choisir le bon ventilateur de refroidissement DC

La sélection du ventilateur de refroidissement approprié implique bien plus que le simple fait d'adapter la tension.

Les ingénieurs doivent d'abord déterminer le débit d'air requis en fonction de la chaleur totale générée par l'équipement. Le débit d'air est généralement mesuré en pieds cubes par minute, tandis que la pression statique devient particulièrement importante lorsque l'air doit traverser des dissipateurs thermiques denses, des filtres ou des canaux de ventilation confinés.

Les exigences en matière de bruit doivent également être soigneusement prises en compte. Les équipements de bureau, les dispositifs médicaux et l'électronique grand public nécessitent souvent un fonctionnement extrêmement silencieux, ce qui fait des ventilateurs contrôlés par PWM un excellent choix, car ils réduisent automatiquement la vitesse lorsque le débit d'air maximal n'est pas nécessaire.

Le choix du roulement affecte directement la durée de vie. Les roulements à manchon offrent des solutions économiques pour les équipements à usage général, tandis que les doubles roulements à billes offrent une durée de fonctionnement considérablement plus longue et de meilleures performances sous des températures élevées ou en fonctionnement continu.

Les conditions environnementales ne doivent jamais être négligées. Les équipements fonctionnant à l'extérieur ou dans des environnements industriels difficiles peuvent nécessiter une résistance à la poussière, une protection contre l'humidité, une résistance à la corrosion ou de larges plages de température de fonctionnement.

La compatibilité avec le système de contrôle est tout aussi importante. Les ingénieurs doivent vérifier si le contrôleur prend en charge la communication PWM standard et si un retour RPM est nécessaire pour la surveillance du système.

La sélection d'un ventilateur sans balais de haute qualité auprès d'un fabricant expérimenté garantit que tous ces facteurs de performance fonctionnent ensemble afin de fournir un refroidissement fiable à long terme.

Pourquoi les fabricants du monde entier choisissent Chungfo Fan

Un refroidissement fiable commence par une fabrication fiable.

Chungfo Fan est spécialisé dans les solutions de gestion thermique depuis plus de vingt ans, en servant des clients dans l'automatisation industrielle, l'électronique grand public, les équipements médicaux, les télécommunications, la réfrigération, les alimentations électriques, les énergies renouvelables et la fabrication intelligente.

Notre gamme de produits comprend des ventilateurs axiaux DC, des ventilateurs axiaux AC, des soufflantes centrifuges, des ventilateurs à flux transversal,des ventilateurs sans cadreet des solutions de refroidissement personnalisées conçues pour répondre aux diverses exigences des applications.

Notre usine de fabrication utilise des lignes de production automatisées avancées soutenues par des systèmes complets de gestion de la qualité. Chaque étape de production est soigneusement surveillée afin de garantir des performances constantes des produits.

Chaque ventilateur sans balais fait l'objet d'une inspection rigoureuse avant expédition, comprenant des tests de débit d'air, des mesures de pression statique, une vérification de la vitesse, des tests d'équilibrage dynamique, une évaluation du bruit, une inspection de sécurité électrique, un fonctionnement à haute température, des tests de fiabilité à basse température et une validation d'endurance de longue durée.

Notre équipe d'ingénierie travaille également en étroite collaboration avec les clients OEM et ODM afin de fournir des solutions thermiques personnalisées.

Les services comprennent l'optimisation des paramètres PWM, la personnalisation de la vitesse, la configuration des connecteurs, la personnalisation des câbles, la conception étanche, la protection avec indice IP, la sélection des roulements, l'optimisation du moteur et l'étiquetage privé.

Que les clients aient besoin d'un produit compact de ventilateur 5 volts pour des appareils électroniques portables ou d'un ventilateur de refroidissement DC haute performance pour des équipements industriels exigeants, Chungfo Fan fournit des capacités de fabrication fiables soutenues par une assistance d'ingénierie expérimentée.

En combinant une technologie de production avancée avec un contrôle qualité strict, nous aidons les clients à améliorer la fiabilité de leurs produits tout en réduisant les cycles de développement et les risques globaux des projets.

Tendances futures de la technologie de refroidissement PWM

La gestion thermique continue d'évoluer parallèlement aux avancées de l'intelligence artificielle, de l'automatisation industrielle, de l'informatique en nuage, des énergies renouvelables et du transport électrique.

Les futurs systèmes de refroidissement deviendront de plus en plus intelligents au lieu de fonctionner simplement à des vitesses fixes.

Les capteurs de température intégrés, les algorithmes de contrôle intelligents, la connectivité à l'Internet des objets et les technologies de maintenance prédictive permettront aux ventilateurs de refroidissement de réagir automatiquement aux conditions de fonctionnement changeantes.

L'intelligence artificielle pourrait même prévoir les futures charges thermiques en fonction du comportement des équipements, permettant aux systèmes PWM d'ajuster le débit d'air avant qu'une surchauffe ne se produise.

Les réglementations mondiales en matière d'efficacité énergétique encouragent également les fabricants à adopter des solutions de refroidissement plus intelligentes qui réduisent la consommation d'électricité sans compromettre les performances.

À mesure que les appareils électroniques deviennent plus petits tout en produisant une puissance de calcul supérieure, la demande en technologie intelligente de ventilateurs sans balais continuera de croître dans pratiquement tous les secteurs.

Conclusion

La modulation de largeur d'impulsion a transformé la manière dont les systèmes de refroidissement modernes fonctionnent. Au lieu de s'appuyer sur une réduction inefficace de la tension, le PWM utilise des signaux numériques intelligents pour réguler la vitesse du moteur avec une précision remarquable tout en maintenant la tension de fonctionnement complète.

Cette approche offre un fonctionnement plus fluide, une efficacité supérieure, un bruit réduit, de meilleures performances au démarrage, une consommation d'énergie diminuée et une durée de vie prolongée. Ces avantages expliquent pourquoi le PWM est devenu la méthode de contrôle standard des produits actuels de ventilateurs sans balais 12V.

De l'automatisation industrielle et des télécommunications aux équipements médicaux, au stockage d'énergie par batterie, aux infrastructures de recharge des véhicules électriques et à l'électronique grand public, les solutions de refroidissement contrôlées par PWM continuent de soutenir la prochaine génération de systèmes électroniques haute performance.

Choisir le bon ventilateur axial 230vimplique plus que la sélection de la tension correcte. Le débit d'air, la pression statique, la conception des roulements, la compatibilité du contrôle, la protection environnementale, la qualité de fabrication et l'assistance technique contribuent tous à une fiabilité à long terme.

Avec des décennies d'expérience en fabrication, des capacités de production avancées et un engagement envers l'innovation continue, Chungfo Fan reste dédié à fournir des solutions de refroidissement efficaces, fiables et personnalisées aux clients du monde entier. Que votre projet nécessite un ventilateur de refroidissement industriel standard, une conception spécialisée de ventilateur 5 volts ou une solution de gestion thermique entièrement personnalisée, notre équipe expérimentée est prête à vous aider à obtenir des performances fiables même dans les applications les plus exigeantes.
