Les incubateurs médicaux nécessitent un environnement interne hautement contrôlé où la température, l'humidité, le débit d'air et d'autres conditions de fonctionnement doivent rester stables. Dans ces systèmes, le débit d'air n'est pas simplement une question de déplacement d'air d'un point à un autre. Le schéma de circulation détermine l'efficacité avec laquelle l'air conditionné est distribué, l'uniformité du transfert de chaleur et l'efficacité avec laquelle les différences de température sont réduites dans toute la chambre.

Un ventilateur tangentiel peut jouer un rôle important dans ce processus en raison de sa capacité à générer un large flux d'air sur une sortie relativement longue. Contrairement à un ventilateur axial conventionnel qui déplace principalement l'air le long de l'axe de sa roue, un ventilateur tangentiel peut distribuer l'air sur une zone plus large. Cette caractéristique rend la technologie adaptée aux équipements nécessitant une structure compacte et une distribution d'air relativement uniforme.

Dans les applications d'incubateurs médicaux, cependant, le choix du ventilateur ne peut être dissocié du système global de circulation d'air. Le ventilateur, l'entrée d'air, l'élément chauffant, le conduit d'air, la géométrie de la sortie, la structure de la chambre, les capteurs de température et l'algorithme de contrôle doivent fonctionner ensemble. Le but du ventilateur n'est donc pas simplement de fournir un débit d'air maximal. Au lieu de cela, il doit fournir le volume, la pression, la vitesse et le schéma de distribution d'air appropriés pour la conception spécifique de l'incubateur.

Pourquoi un débit d'air uniforme est-il important dans les incubateurs médicaux ?

L'environnement interne d'un incubateur médical doit rester stable car les variations de température peuvent affecter directement l'environnement contrôlé à l'intérieur de la chambre. Si certaines zones reçoivent beaucoup plus d'air chauffé que d'autres, des points chauds et des zones froides localisés peuvent se développer.

Un débit d'air uniforme aide à réduire ce problème en mélangeant et en redistribuant continuellement l'air conditionné. Lorsque l'air est correctement mis en circulation, la chaleur générée par le système de chauffage peut être transportée plus uniformément dans toute la chambre. En même temps, l'air qui a perdu de la chaleur peut retourner vers le circuit de circulation et être à nouveau conditionné.

Cela crée une boucle de circulation d'air continue.

L'air conditionné quitte la section de chauffage et de circulation d'air, pénètre dans la chambre, parcourt le chemin de circulation prévu, retourne vers la zone d'entrée, puis est recirculé.

L'efficacité de cette boucle dépend fortement du schéma de circulation d'air. Un ventilateur qui produit un jet puissant mais très concentré peut créer une vitesse excessive dans une zone tout en laissant une autre zone avec une circulation insuffisante. Pour un incubateur, cela peut être moins souhaitable qu'une distribution d'air plus large et plus contrôlée.

C'est l'une des raisons pour lesquelles la technologie tangentielle est intéressante pour certaines conceptions d'incubateurs.

Les incubateurs pour nourrissons modernes sont soumis à des exigences spécifiques en matière de sécurité et de performances essentielles. La norme IEC 60601-2-19 traite des incubateurs pour nourrissons et inclut des exigences liées à la stabilité et à l'uniformité de la température. La norme reconnaît qu'une performance environnementale contrôlée et mesurable est une partie essentielle du fonctionnement de l'incubateur.

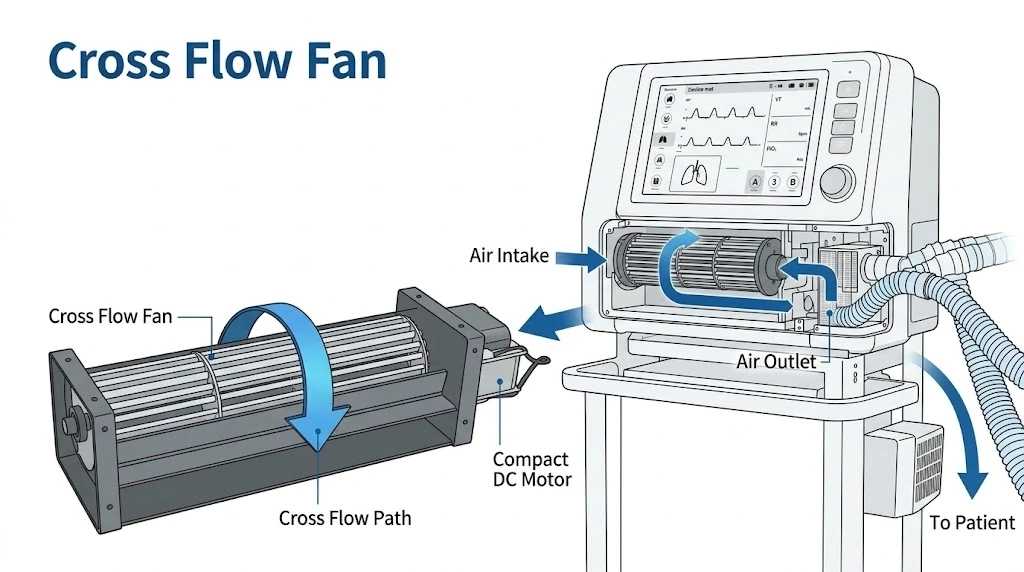

Comment fonctionne un ventilateur tangentiel ?

Un ventilateur tangentiel, parfois appelé ventilateur à flux transversal, utilise généralement une longue roue cylindrique contenant plusieurs pales. L'air pénètre dans la zone de la roue et est redirigé à travers la structure des pales rotatives et le carter.

La caractéristique importante est la largeur du flux d'air.

Au lieu de produire un flux d'air à partir d'une sortie circulaire relativement petite, la longue roue peut générer un flux d'air allongé s'étendant sur une grande partie de la longueur du ventilateur. Cela rend la conception particulièrement utile lorsque l'équipement nécessite une distribution d'air le long d'une zone large ou allongée.

Le schéma de circulation d'air peut être influencé par plusieurs facteurs, notamment la géométrie des pales, le diamètre de la roue, la vitesse de rotation, la conception du carter, la géométrie de l'entrée et la forme de la sortie.

Pour un incubateur, ces paramètres doivent être optimisés ensemble plutôt que considérés indépendamment.

Le carter est particulièrement important. Un carter bien conçu peut guider l'air en douceur de la roue vers la sortie souhaitée tout en réduisant la recirculation inutile à l'intérieur du compartiment du ventilateur. La géométrie de la sortie détermine ensuite comment le flux d'air pénètre dans la chambre de l'incubateur.

L'objectif est d'éviter de créer un chemin de circulation d'air inutilement concentré.

Au lieu de cela, le système doit distribuer l'air dans la zone prévue et permettre à l'air de circuler à travers la chambre avant de retourner vers l'entrée du ventilateur.

Pourquoi un ventilateur tangentiel est-il adapté à la distribution d'air dans un incubateur ?

L'un des principaux avantages d'un ventilateur tangentiel est sa capacité à produire un schéma de circulation d'air relativement large.

Les incubateurs médicaux ont souvent une structure interne relativement longue et compacte. Les concepteurs peuvent avoir besoin de faire circuler l'air le long de la paroi latérale, de la section supérieure ou du canal de circulation d'air arrière tout en maintenant une taille de chambre contrôlée.

Un ventilateur tangentiel peut être intégré dans ces espaces plus facilement que certaines structures de ventilateurs traditionnelles.

Son facteur de forme allongé permet également de positionner la source de flux d'air le long d'une longue section de la chambre. Au lieu de placer une petite source de flux d'air en un seul point, le système peut distribuer le flux d'air le long d'une section plus large.

Cela peut aider à réduire le risque de fortes concentrations locales de flux d'air.

La conception peut également favoriser la circulation de l'air autour des composants chauffants. Par exemple, l'air conditionné peut être guidé à travers une section de chauffage puis distribué par un canal de sortie. L'air pénètre ensuite dans la chambre, échange de la chaleur avec l'environnement environnant et revient par un chemin de retour séparé ou intégré.

L'architecture réelle du flux d'air dépend du fabricant de l'incubateur, mais le principe sous-jacent reste le même : une circulation contrôlée est plus importante que la simple maximisation du débit d'air.

Conception de ventilateur tangentiel et uniformité du flux d'air

Le terme ventilateur tangentiel est souvent associé aux applications où l'air doit être distribué sur une large zone.

Pour les incubateurs médicaux, l'uniformité du flux d'air peut être influencée par la longueur du ventilateur, la géométrie de la roue, la forme des pales et la vitesse de fonctionnement.

Une roue plus longue peut offrir une zone de distribution potentielle plus large, mais l'augmentation de la longueur du ventilateur seule ne produit pas automatiquement un flux d'air uniforme. Le carter et la sortie doivent également être correctement conçus.

Si la sortie est trop étroite, la vitesse du flux d'air peut devenir excessive.

Si la sortie est trop large sans pression suffisante, le flux d'air peut devenir faible.

Si le conduit interne contient des virages serrés, les pertes de pression peuvent augmenter.

Si le chemin de retour de l'air est mal conçu, le ventilateur peut recevoir des conditions d'entrée inégales.

Par conséquent, le ventilateur doit être considéré comme une partie d'un système de circulation d'air intégré.

Pour cette raison, les équipes d'ingénierie doivent évaluer les performances du ventilateur conjointement avec le canal de circulation d'air réel de l'incubateur au lieu de sélectionner un ventilateur uniquement en fonction de son débit d'air libre.

La vitesse du flux d'air est tout aussi importante que le volume du flux d'air

Une erreur courante dans la conception des systèmes de refroidissement consiste à se concentrer uniquement sur le volume du flux d'air.

Un débit d'air plus élevé ne signifie pas automatiquement une meilleure performance de l'incubateur.

Supposons qu'un ventilateur produise une grande quantité d'air mais la dirige à travers une petite sortie. La vitesse de l'air résultante peut être relativement élevée. Si cet air à haute vitesse pénètre directement dans la chambre, il peut créer un flux d'air localisé très différent du modèle de circulation douce prévu.

Pour les environnements médicaux sensibles, la distribution du flux d'air peut donc être plus importante que la valeur maximale du flux d'air.

Les ingénieurs doivent prendre en compte au moins quatre paramètres majeurs :

Volume du flux d'air

Pression statique

Vitesse de l'air

Distribution du flux d'air

Le ventilateur doit fournir un débit suffisant pour maintenir la circulation tout en surmontant la résistance créée par les filtres, les conduits, les composants chauffants, les structures de protection et les ouvertures de sortie.

C'est pourquoi le point de fonctionnement du ventilateur est important.

Un ventilateur qui fonctionne bien lors d'un test en air libre en laboratoire peut se comporter différemment après avoir été installé à l'intérieur d'un incubateur réel.

Comment le système de flux d'air distribue la chaleur

Un incubateur médical contient généralement un système de chauffage qui augmente la température de l'air en circulation.

Le ventilateur aide à déplacer cet air conditionné à travers la chambre.

Le chemin du flux d'air peut être compris comme une boucle de circulation thermique.

Premièrement, l'air passe à travers ou près de la zone de chauffage.

Deuxièmement, l'air chauffé est transporté vers la chambre.

Troisièmement, l'air circule à travers l'espace contrôlé.

Quatrièmement, l'air retourne vers le ventilateur et la section de chauffage.

Cinquièmement, le processus se répète.

Si le modèle de circulation est bien conçu, les différences de température peuvent être réduites car la chaleur est continuellement transportée à travers la chambre.

Si la circulation est médiocre, l'air chauffé peut rester concentré autour de la zone de chauffage tandis que les régions éloignées reçoivent moins d'air conditionné.

Le ventilateur contribue donc indirectement à l'uniformité de la température grâce à un mouvement d'air contrôlé.

Un ventilateur tangentiel et l'uniformité de la température

L'uniformité de la température est l'une des considérations les plus importantes dans la conception du flux d'air d'un incubateur.

L'approche plus ancienne consistant à ne penser qu'au chauffage est insuffisante car la chaleur doit être transférée par l'air.

Même si un élément chauffant fournit une puissance thermique stable, la distribution finale de la température dépend de la façon dont l'air transporte cette chaleur.

Un ventilateur tangentiel peut aider à créer un modèle de circulation large qui transporte l'air chauffé à travers la chambre.

Ceci est particulièrement utile lorsque la chambre a une zone relativement large qui doit être conditionnée.

Le ventilateur peut être positionné de manière à ce que l'air se déplace le long de la paroi latérale, à travers le haut, par un canal arrière ou autour d'un chemin de flux d'air dédié.

L'agencement précis dépend de la conception mécanique.

Un système bien conçu tente de minimiser les zones où l'air devient stagnant.

Les zones stagnantes peuvent permettre aux différences de température de se développer car l'air dans ces zones est échangé plus lentement.

L'objectif n'est pas de créer le flux d'air le plus puissant possible.

L'objectif est de créer le modèle de circulation approprié.

Pourquoi la distribution du flux d'air est plus importante que le régime maximal

Un régime élevé peut augmenter le flux d'air, mais ce n'est pas automatiquement la meilleure solution.

L'augmentation de la vitesse de rotation peut également augmenter le bruit, la consommation d'énergie, la contrainte mécanique et la vitesse du flux d'air.

Dans une couveuse médicale, un flux d'air excessif peut créer des défis de conception supplémentaires.

Par conséquent, la vitesse de fonctionnement optimale doit être déterminée en fonction du système de circulation d'air complet.

Un ventilateur tangentiel à basse vitesse doté d'un canal d'air conçu de manière appropriée peut produire une distribution plus adaptée qu'un ventilateur à haute vitesse qui crée un flux d'air concentré.

C'est pourquoi le choix du ventilateur doit commencer par les exigences du système plutôt que par le régime (RPM).

L'équipe de conception doit d'abord déterminer le volume de flux d'air requis, la pression, le niveau sonore acceptable, la température de fonctionnement et l'espace d'installation disponible.

Ce n'est qu'une fois ces paramètres définis que la vitesse de rotation et les spécifications électriques du ventilateur doivent être sélectionnées.

Comparaison entre ventilateur tangentiel et ventilateur axial

Les ventilateurs axiaux sont largement utilisés pour le refroidissement électronique, la ventilation et la dissipation thermique générale.

Un ventilateur axial déplace généralement l'air parallèlement à l'axe de rotation. Cette structure est efficace lorsque l'application nécessite que l'air se déplace directement à travers un chemin relativement ouvert.

Un ventilateur tangentiel fonctionne différemment.

Sa turbine allongée peut générer un flux d'air sur une large sortie, ce qui le rend adapté aux applications où l'air doit être distribué sur une longue section plutôt que poussé directement à travers une petite ouverture circulaire.

Cela ne signifie pas qu'un ventilateur tangentiel est toujours meilleur qu'un ventilateur axial.

Les deux technologies résolvent des problèmes de circulation d'air différents.

Par exemple, un Ventilateur axial 200mm peut être approprié lorsqu'un système nécessite un flux d'air élevé à travers un chemin de ventilation relativement ouvert.

Un ventilateur tangentiel peut être plus approprié lorsque le système nécessite un modèle de distribution d'air long et plat.

Le choix correct dépend de la résistance au flux d'air du système, des contraintes d'espace, des exigences de pression, de l'objectif sonore et du modèle de distribution requis.

Pourquoi un ventilateur axial de 200mm peut ne pas remplacer une conception tangentielle

La taille physique d'un ventilateur ne détermine pas s'il peut fournir le modèle de flux d'air souhaité.

Un ventilateur axial de 200mm peut déplacer un volume d'air important à travers un système ouvert, mais sa sortie est généralement concentrée autour de sa zone de ventilation circulaire.

Si une couveuse nécessite que l'air soit distribué uniformément dans une longue chambre, le concepteur peut avoir besoin de conduits ou de diffuseurs supplémentaires pour répartir le flux d'air.

Un ventilateur tangentiel peut naturellement supporter une structure de sortie plus large en raison de sa turbine allongée.

Cela peut simplifier certaines architectures de circulation d'air.

Cependant, cela doit toujours être validé par des tests système réels.

Un système de ventilateur axial correctement conçu avec des diffuseurs peut également permettre une distribution contrôlée.

Par conséquent, la question d'ingénierie ne devrait pas être « Quel ventilateur est universellement meilleur ? »

La question la plus utile est « Quelle structure de flux d'air peut répondre aux exigences de distribution, de pression, de bruit et d'installation requises ? »

Exigences de faible niveau sonore dans les couveuses médicales

Le bruit est une autre considération importante.

Les couveuses médicales sont utilisées dans des environnements où une émission acoustique excessive peut être indésirable. Dans les applications néonatales, l'équipement fonctionne à proximité de patients sensibles et du personnel médical.

Le bruit du ventilateur peut provenir de plusieurs sources.

Bruit électromagnétique du moteur

Bruit des roulements

Déséquilibre de la turbine

Turbulence de l'air

Vibration du boîtier

Résonance

Fonctionnement à une vitesse excessive

Une conception de flux d'air à faible bruit nécessite donc plus que la simple sélection d'un moteur silencieux.

La roue doit être correctement équilibrée.

Le moteur doit fonctionner de manière fluide.

Le boîtier doit réduire la transmission des vibrations.

Le chemin du flux d'air doit éviter toute turbulence inutile.

Le point de fonctionnement doit éviter une vitesse excessive.

Pour un ventilateur tangentiel, la géométrie des pales et la conception du boîtier peuvent affecter de manière significative le résultat acoustique.

C'est une autre raison pour laquelle les tests de prototypes doivent être effectués à l'intérieur de l'équipement réel plutôt que de se fier uniquement aux spécifications de laboratoire du ventilateur.

Comment les roulements de ventilateur affectent le fonctionnement à long terme

Les incubateurs médicaux peuvent fonctionner en continu pendant de longues périodes.

Par conséquent, le choix des roulements est une considération importante.

Un système de roulement approprié doit être sélectionné en fonction des heures de fonctionnement prévues, de la température, de la vitesse, de la charge et des conditions environnementales.

La performance des roulements peut influencer à la fois la fiabilité et le bruit.

À mesure que les roulements s'usent, les vibrations et le niveau sonore peuvent augmenter.

Pour les équipements à service continu, les ingénieurs doivent donc évaluer la durée de vie prévue des roulements dans des conditions de fonctionnement réelles plutôt que de se fier uniquement aux données nominales de laboratoire.

Le moteur du ventilateur, le système de roulement et la roue doivent être traités comme un seul ensemble mécanique.

Sélection des matériaux pour les ventilateurs d'incubateurs médicaux

La sélection des matériaux peut affecter la fiabilité, la stabilité thermique et le fonctionnement à long terme.

Le boîtier du ventilateur et la roue peuvent devoir résister à des températures de fonctionnement élevées et à des cycles thermiques répétés.

La sélection des matériaux doit également prendre en compte la stabilité dimensionnelle.

Un composant qui change de manière significative avec la température peut affecter le jeu entre la roue et le boîtier.

Ce jeu peut influencer le bruit, l'efficacité et la performance du flux d'air.

Les équipes d'ingénierie doivent donc prendre en compte toute la plage de température de l'incubateur.

Le ventilateur ne doit pas seulement fonctionner correctement à température ambiante.

Il doit maintenir des performances mécaniques et électriques acceptables dans les conditions de fonctionnement prévues de l'équipement.

Comment les filtres à air affectent la performance des ventilateurs tangentiels

De nombreux systèmes d'incubateurs intègrent une filtration pour maintenir une qualité d'air contrôlée.

Les filtres introduisent une résistance au flux d'air.

À mesure qu'un filtre s'encrasse, la résistance peut augmenter.

Cela peut modifier le point de fonctionnement du ventilateur.

Un ventilateur qui fournit un flux d'air suffisant avec un filtre propre peut fournir moins de flux d'air lorsque la résistance du filtre augmente.

Par conséquent, le ventilateur doit être sélectionné en fonction de la résistance prévue du système plutôt que de la performance en air libre seule.

La capacité de pression devient particulièrement importante dans cette situation.

Le système de flux d'air doit être évalué avec le filtre, le conduit et la structure de sortie réels dans la mesure du possible.

Cela permet à l'équipe d'ingénierie de déterminer si le ventilateur sélectionné peut maintenir la circulation requise dans des conditions réalistes.

Conception des conduits d'air et performance des ventilateurs tangentiels

Un bon ventilateur ne peut pas compenser un mauvais conduit d'air.

Le canal de flux d'air doit minimiser les pertes de pression inutiles et éviter les transitions brusques dans la mesure du possible.

L'entrée doit fournir une condition de flux d'air stable.

La sortie doit distribuer l'air selon la conception de la chambre.

Le chemin de retour doit permettre à l'air de retourner efficacement vers le ventilateur.

Un ventilateur tangentiel peut fournir un flux d'air large, mais le conduit détermine la manière dont ce flux d'air est finalement utilisé.

Par exemple, une sortie mal conçue peut amener un côté de la chambre à recevoir beaucoup plus de flux d'air que l'autre côté.

Une sortie conçue de manière appropriée peut répartir le flux d'air plus uniformément.

Cela signifie que le choix du ventilateur et la conception du conduit doivent être développés ensemble.

Position du capteur et répartition du flux d'air

Les capteurs de température sont une autre partie importante du système.

Un capteur mesure l'environnement à un emplacement spécifique.

Si le flux d'air autour du capteur n'est pas représentatif de l'ensemble de la chambre, le système de contrôle peut recevoir des informations trompeuses.

Par exemple, si un capteur est situé directement sur le passage de l'air chaud quittant le chauffage, il peut détecter une température plus élevée que dans d'autres zones.

Le système de contrôle peut alors réduire le chauffage même si les régions éloignées restent plus froides.

Cela démontre pourquoi la conception du flux d'air et le placement des capteurs doivent être coordonnés.

L'objectif est de mesurer les conditions représentatives de la chambre plutôt qu'un flux d'air isolé.

Comment fonctionne le contrôle en boucle fermée avec la circulation par ventilateur

Les équipements médicaux modernes peuvent utiliser des capteurs et des systèmes de contrôle électroniques pour réguler la température.

Le système de contrôle peut surveiller la température et ajuster la puissance de chauffage ou le fonctionnement du flux d'air.

Dans un tel système, le ventilateur assure une circulation continue tandis que le contrôleur réagit aux conditions mesurées.

Le résultat est une boucle de rétroaction.

Le capteur mesure la température.

Le contrôleur compare la température mesurée avec la valeur cible.

Le système de chauffage ajuste sa puissance.

Le ventilateur distribue l'air conditionné.

Le capteur mesure à nouveau l'environnement résultant.

Ce processus se répète continuellement.

Le ventilateur contribue donc à la stabilité de la boucle de contrôle en réduisant les différences de température locales et en aidant la chambre à réagir de manière plus cohérente aux changements de chauffage.

Concevoir pour une faible perturbation du flux d'air

Un flux d'air uniforme ne signifie pas nécessairement un flux d'air totalement exempt de turbulences.

L'équipement réel contient des conduits, des coudes, des composants de chauffage, des filtres et des éléments structurels.

L'objectif technique est de créer un modèle de flux d'air prévisible et contrôlé.

Une turbulence excessive peut augmenter le bruit et créer une répartition inégale de la vitesse.

D'un autre côté, un mélange insuffisant peut entraîner une stratification de la température.

La meilleure conception équilibre donc la circulation et le mélange.

Un ventilateur tangentiel peut fournir une base de flux d'air utile, mais le résultat final dépend de la manière dont le flux d'air est guidé après avoir quitté le ventilateur.

Tester l'uniformité dans un incubateur médical

Le choix du ventilateur doit toujours être suivi de tests au niveau du système.

L'incubateur peut être évalué à plusieurs points de mesure.

Les capteurs de température peuvent être positionnés à des endroits représentatifs à l'intérieur de la chambre.

Le système peut ensuite fonctionner jusqu'à ce que des conditions stables soient atteintes.

Les températures enregistrées peuvent être comparées pour déterminer le degré d'uniformité.

Le même principe s'applique à la vitesse du flux d'air.

Des mesures peuvent être prises à différentes positions pour identifier les zones avec un flux d'air anormalement élevé ou faible.

Les tests peuvent également inclure la mesure acoustique, la consommation électrique, la température du moteur et le fonctionnement à long terme.

Pour les équipements médicaux, la méthodologie de test doit suivre les exigences réglementaires et de produit applicables.

La norme IEC 60601-2-19 traite spécifiquement de la sécurité et des performances essentielles des incubateurs pour nourrissons, y compris les exigences de stabilité et d'uniformité de la température. La publication IEC actuelle est l'édition 2020 avec un amendement de 2023.

Pourquoi les tests de prototypes sont essentiels

La simulation informatique peut aider les ingénieurs à comprendre le comportement du flux d'air avant la production physique.

La dynamique des fluides numérique permet de visualiser la vitesse de l'air, la répartition de la température et les zones stagnantes potentielles.

Cependant, la simulation ne doit pas remplacer complètement les tests physiques.

L'équipement réel inclut des tolérances de fabrication, la rugosité de surface, la résistance des filtres, la variation des moteurs, les écarts d'assemblage et d'autres variables.

Les tests de prototypes peuvent révéler des problèmes difficiles à prédire parfaitement par simulation.

Un processus de développement pratique peut donc combiner simulation et tests physiques.

Premièrement, les ingénieurs définissent la cible de flux d'air.

Ensuite, ils développent le concept de ventilateur et de conduit.

Puis, la simulation peut être utilisée pour évaluer la conception préliminaire.

Un prototype peut alors être assemblé.

Enfin, l'incubateur réel peut être testé dans des conditions de fonctionnement définies.

Ce processus permet d'affiner ensemble le ventilateur et le système de flux d'air.

Comment China Chungfo Fan peut soutenir les applications de flux d'air médical

Pour un fabricant de ventilateurs, soutenir les applications d'équipements médicaux nécessite plus que la simple fourniture d'un modèle de ventilateur standard.

Le fournisseur doit comprendre les conditions de fonctionnement, l'espace d'installation et les exigences de flux d'air du client.

China Chungfo Fan développe et fabrique des ventilateurs CC et CA, des soufflantes, des ventilateurs tangentiels et des produits moteurs associés pour différentes applications d'équipement.

Pour un projet d'incubateur, le processus de sélection du ventilateur peut prendre en compte des paramètres tels que les dimensions du ventilateur, la tension nominale, le courant, la vitesse de rotation, le flux d'air, la pression statique, le bruit, la structure des roulements, la température de fonctionnement et les exigences de connexion.

La personnalisation peut également être envisagée lorsque le ventilateur standard ne correspond pas entièrement à la conception de l'équipement.

Par exemple, les clients peuvent exiger une longueur de fil spécifique, un connecteur, une vitesse de rotation, une performance de flux d'air ou une structure d'installation particulière.

Le but de la personnalisation n'est pas simplement de modifier le ventilateur lui-même.

L'objectif le plus important est d'adapter le ventilateur au système de flux d'air complet.

Paramètres importants lors de la sélection d'un ventilateur de refroidissement tangentiel

Avant de sélectionner un ventilateur pour un incubateur médical, les ingénieurs doivent définir les exigences de l'application.

Le premier paramètre est le flux d'air requis.

Le deuxième est la pression statique requise.

Le troisième est l'espace d'installation disponible.

Le quatrième est le niveau de bruit acceptable.

Le cinquième est la plage de température de fonctionnement.

Le sixième est la durée de vie requise.

Le septième est l'entrée électrique.

Le huitième est la distribution de flux d'air souhaitée.

Ces paramètres doivent être évalués ensemble.

Un ventilateur avec un excellent flux d'air peut ne pas convenir s'il ne peut pas tenir dans l'espace disponible.

Un ventilateur compact peut s'adapter parfaitement mais ne pas fournir une pression suffisante.

Un ventilateur haute pression peut répondre aux exigences de débit d'air mais créer un bruit excessif.

Par conséquent, le ventilateur correct est celui qui offre un équilibre approprié pour le système complet.

Pourquoi la personnalisation des ventilateurs peut améliorer l'intégration dans les incubateurs

Les fabricants d'équipements médicaux ont souvent des limitations d'espace mécanique strictes.

Le ventilateur doit s'insérer dans un compartiment de flux d'air défini sans interférer avec les capteurs, les composants chauffants ou les pièces structurelles.

La personnalisation peut aider à répondre à ces contraintes.

Le fabricant peut ajuster les dimensions du ventilateur, les spécifications électriques, la configuration du câblage ou les paramètres de performance en fonction des exigences de l'équipement.

Cependant, toute modification doit être validée par des tests.

L'objectif doit toujours être une performance prévisible et reproductible.

Contrôle qualité pour les ventilateurs d'applications médicales

La cohérence de la qualité est particulièrement importante pour les ventilateurs utilisés dans des équipements fonctionnant en continu.

Les processus de fabrication doivent contrôler les paramètres clés tels que l'équilibrage de la turbine, la performance du moteur, l'assemblage des roulements, les caractéristiques électriques et la performance finale du flux d'air.

L'équilibrage dynamique peut aider à réduire les vibrations mécaniques.

Les tests électriques peuvent vérifier les caractéristiques du moteur.

Les tests de flux d'air peuvent vérifier la performance.

Les tests de bruit peuvent identifier une émission acoustique anormale.

Les tests de température peuvent évaluer la performance dans des conditions élevées.

Le programme de contrôle qualité spécifique doit être établi en fonction des exigences produit du client et des réglementations applicables.

Pourquoi un ventilateur stable est important pour un fonctionnement continu

Un incubateur peut avoir besoin de fonctionner en continu plutôt que par intermittence.

Le ventilateur devient donc une partie de la chaîne de fiabilité à long terme de l'équipement.

Si le flux d'air diminue de manière inattendue, la répartition de la température peut changer.

Si les vibrations augmentent, l'émission acoustique peut augmenter.

Si le moteur surchauffe, la durée de vie peut être affectée.

Si le roulement s'use prématurément, le ventilateur peut devenir instable.

Pour cette raison, la fiabilité du ventilateur doit être prise en compte dès le stade de conception initiale plutôt qu'après le développement de l'incubateur.

Ventilateurs tangentiels et futurs équipements médicaux

À mesure que les équipements médicaux deviennent plus compacts, la conception du flux d'air devient de plus en plus importante.

Les équipements plus petits ont moins d'espace interne pour les grands conduits et les structures de flux d'air conventionnelles.

En même temps, les systèmes de contrôle électronique deviennent plus sophistiqués.

Les capteurs peuvent surveiller plusieurs paramètres tandis que les contrôleurs ajustent en continu le fonctionnement du système.

Dans cet environnement, des ventilateurs compacts avec des caractéristiques de flux d'air prévisibles peuvent devenir de plus en plus précieux.

La technologie tangentielle est particulièrement intéressante lorsqu'un modèle de flux d'air long et relativement uniforme est nécessaire dans un espace mécanique compact.

Conclusion

Un ventilateur tangentiel peut contribuer de manière significative à l'uniformité du flux d'air dans les incubateurs médicaux en générant un modèle de flux d'air large et en favorisant une circulation continue à travers la chambre.

Cependant, un flux d'air uniforme n'est pas créé par le ventilateur seul.

Le ventilateur doit fonctionner conjointement avec l'élément chauffant, le conduit d'air, le filtre, la structure de sortie, le chemin de retour, les capteurs et le système de contrôle.

L'objectif le plus important n'est pas le régime maximal ou le débit d'air maximal.

C'est le flux d'air contrôlé.

Un ventilateur tangentiel correctement sélectionné peut distribuer l'air conditionné sur une zone plus large, réduire les zones stagnantes et aider à transporter la chaleur dans toute la chambre. Lorsqu'il est combiné avec un chemin de flux d'air approprié et un contrôle de température en boucle fermée, cela peut favoriser des conditions environnementales plus cohérentes.

Comparée à un ventilateur axial de 200 mm, une conception à flux transversal peut offrir une architecture de flux d'air différente, utile lorsque l'application nécessite une large distribution le long d'une longue sortie. Aucune de ces technologies ne doit être sélectionnée uniquement en fonction de la taille du ventilateur ou du débit d'air. La décision finale doit être basée sur la résistance du système, le débit d'air requis, la pression, le bruit, l'espace d'installation, la plage de température et les exigences de distribution.

Pour les fabricants d'incubateurs médicaux, le meilleur processus de sélection de ventilateur commence par le système complet.

Définissez l'objectif de débit d'air.

Concevez le chemin de circulation.

Sélectionnez le ventilateur approprié.

Évaluez la pression et le débit d'air.

Construisez un prototype.

Mesurez l'uniformité de la température.

Mesurez la distribution du débit d'air.

Évaluez le bruit et la fiabilité.

Optimisez ensuite le système complet.

Pour les fabricants développant des incubateurs médicaux et d'autres équipements médicaux à température contrôlée, travailler avec un fournisseur de ventilateurs expérimenté peut aider à raccourcir le processus de développement et à améliorer l'intégration entre le ventilateur et l'équipement.

China Chungfo Fan peut fournir des solutions de ventilateurs CC et CA, des solutions de ventilateurs centrifuges et des solutions de ventilateurs à flux transversal pour des applications d'équipement personnalisées, aidant les clients à évaluer le débit d'air, l'intégration mécanique et les exigences de performance en fonction de leurs conceptions de système spécifiques.

FAQ

Qu'est-ce qu'un ventilateur à flux transversal ?

Un ventilateur à flux transversal utilise une roue cylindrique longue pour générer un flux d'air à travers une sortie étendue. Il est couramment utilisé lorsqu'une large distribution du flux d'air est requise dans un espace d'installation relativement compact.

Pourquoi les ventilateurs à flux transversal sont-ils utilisés dans les incubateurs médicaux ?

Ils peuvent fournir un modèle de flux d'air large qui aide à faire circuler l'air conditionné sur une plus grande surface. Cela peut favoriser la distribution de la température lorsque le ventilateur est correctement intégré aux conduits d'air, au système de chauffage et au système de contrôle de l'incubateur.

Un ventilateur à flux transversal garantit-il automatiquement une température uniforme ?

Non. Le ventilateur n'est qu'une partie du système de flux d'air. Une température uniforme dépend du ventilateur, des conduits d'air, du système de chauffage, de la conception de la sortie, de la position du capteur, de la stratégie de contrôle et de la structure de la chambre.

Un ventilateur à flux transversal est-il meilleur qu'un ventilateur axial pour un incubateur ?

Pas universellement. Un ventilateur axial peut convenir aux applications nécessitant un flux d'air direct à travers un chemin ouvert, tandis qu'un ventilateur à flux transversal peut être utile lorsqu'un modèle de flux d'air large et allongé est requis. Le choix approprié dépend des exigences du système complet.

Un ventilateur à flux transversal peut-il réduire les points chauds à l'intérieur d'un incubateur ?

Un système de circulation correctement conçu peut aider à réduire les points chauds en distribuant continuellement l'air conditionné. Cependant, le résultat réel doit être vérifié par une cartographie de la température et des tests au niveau du système.

Quels paramètres doivent être pris en compte lors de la sélection d'un ventilateur à flux transversal ?

Les paramètres importants incluent le débit d'air, la pression statique, la vitesse de rotation, le bruit, la tension, le courant, la température de fonctionnement, les dimensions, la structure des roulements, la durée de vie et la distribution du flux d'air.

Le ventilateur peut-il être personnalisé pour des applications d'incubateur médical ?

Selon le projet, la personnalisation peut inclure les dimensions, les spécifications électriques, la configuration des fils, le type de connecteur, la vitesse de rotation et les performances du débit d'air. Toute conception personnalisée doit être validée dans l'équipement réel.

Comment le conduit d'air affecte-t-il les performances du ventilateur à flux transversal ?

Le conduit détermine l'efficacité avec laquelle le flux d'air du ventilateur est délivré dans la chambre. Une mauvaise conception du conduit peut augmenter la perte de pression ou créer une distribution inégale même lorsque le ventilateur lui-même a des performances adéquates.

Pourquoi un faible niveau sonore est-il important dans la conception des ventilateurs d'incubateur ?

Les incubateurs médicaux peuvent fonctionner en continu à proximité des patients et du personnel médical. La réduction des vibrations du moteur, du bruit des roulements, du déséquilibre de la roue et de la turbulence du flux d'air peut aider à obtenir un système global plus silencieux.

Comment l'uniformité du flux d'air de l'incubateur doit-elle être testée ?

Les tests peuvent impliquer plusieurs points de mesure de la température et du flux d'air à l'intérieur de la chambre dans des conditions de fonctionnement définies. La procédure de test spécifique doit suivre les normes de produit et les exigences réglementaires applicables.

Quel rôle joue le ventilateur dans le contrôle de la température ?

Le ventilateur fait circuler l'air afin que la chaleur générée par le système de chauffage puisse être transportée dans toute la chambre. Il soutient donc la boucle de contrôle de la température en aidant à créer un environnement de chambre plus représentatif et cohérent.

Pourquoi le ventilateur doit-il être testé à l'intérieur de l'incubateur complet ?

Les performances du ventilateur peuvent changer après l'installation car les filtres, les conduits, les composants chauffants et les structures de sortie créent une résistance au flux d'air. Tester le système complet fournit une évaluation plus réaliste du débit d'air, de l'uniformité de la température, du bruit et de la fiabilité.
