1.Réponse rapide

Les centres de données en périphérie (edge data centers) deviennent de plus en plus importants à mesure que les entreprises rapprochent le calcul, le stockage, l'intelligence artificielle, les télécommunications, le traitement vidéo, le contrôle industriel et d'autres services numériques des utilisateurs et des appareils connectés. Contrairement aux grands centres de données centralisés, les installations en périphérie sont souvent déployées dans des espaces plus restreints où la capacité de refroidissement, la surface au sol, la disponibilité de l'alimentation, l'accès à la maintenance et les conditions environnementales peuvent être beaucoup plus difficiles à contrôler.

Le passage de ventilateurs de refroidissement individuels conventionnels à une matrice de ventilateurs axiaux intelligents peut aider les centres de données en périphérie à améliorer la distribution du flux d'air, la stabilité thermique, l'efficacité énergétique, la redondance, la surveillance à distance et la flexibilité de la maintenance. Au lieu de traiter chaque ventilateur comme un composant isolé, une matrice de ventilateurs intelligents peut faire fonctionner plusieurs ventilateurs comme un seul système de refroidissement coordonné.

L'avantage clé n'est pas simplement de produire plus de flux d'air. Le véritable avantage réside dans la capacité à adapter le flux d'air à la demande thermique réelle des différentes zones d'équipement.

La gestion thermique moderne des centres de données met de plus en plus l'accent sur l'optimisation du flux d'air, le confinement, le contrôle à vitesse variable et la surveillance. L'ASHRAE note que le refroidissement par convection forcée à vitesse variable et le contrôle intelligent de la vitesse des ventilateurs peuvent ajuster le flux d'air en fonction de la charge de travail et des conditions thermiques. Il recommande également une surveillance granulaire de la température et une optimisation du flux d'air comme éléments importants d'une gestion thermique efficace.

Pour les centres de données en périphérie, cette approche est particulièrement précieuse car le système de refroidissement doit souvent fonctionner dans des espaces compacts avec des charges de travail changeantes et des opportunités de maintenance limitées.

Une matrice de ventilateurs intelligents correctement conçue peut donc offrir cinq avantages majeurs.

Premièrement, elle distribue le flux d'air de refroidissement de manière plus uniforme.

Deuxièmement, elle ajuste la puissance de refroidissement en fonction de la demande thermique en temps réel.

Troisièmement, elle crée une redondance afin qu'une panne de ventilateur n'arrête pas nécessairement l'ensemble du système de refroidissement.

Quatrièmement, elle peut réduire la consommation d'énergie inutile des ventilateurs pendant les périodes de faible demande de calcul.

Cinquièmement, elle fournit une architecture évolutive qui peut être adaptée lorsque la charge de calcul en périphérie augmente.

2.Points clés

Le premier point important est que le refroidissement des centres de données en périphérie est fondamentalement un problème de gestion du flux d'air autant qu'un problème d'évacuation de la chaleur.

Un ventilateur qui produit un flux d'air élevé dans des conditions d'air libre peut ne pas fournir les performances attendues après l'installation, car les racks, les filtres, les grilles, les échangeurs de chaleur, les conduits, les câbles et d'autres composants structurels créent une résistance au système.

Le deuxième point est que plusieurs petits ventilateurs peuvent offrir une flexibilité opérationnelle qu'un seul grand ventilateur ne peut pas facilement fournir. Une matrice de ventilateurs permet à un nombre variable de ventilateurs de fonctionner à des vitesses différentes en fonction des besoins de refroidissement.

Le troisième point est que la redondance est particulièrement précieuse sur les sites périphériques distants. Lorsque les techniciens ne sont pas présents en permanence, le système de refroidissement doit tolérer les pannes de composants individuels et fournir suffisamment d'avertissements pour que les équipes de maintenance puissent réagir.

Le quatrième point est que le contrôle intelligent doit être connecté aux capteurs de température, au retour d'information des ventilateurs, aux contrôleurs d'équipement, au BMS ou au DCIM dans la mesure du possible. Sans retour d'information, une matrice de ventilateurs peut simplement devenir un groupe de ventilateurs conventionnels fonctionnant à des vitesses fixes.

Le cinquième point est que la sélection des ventilateurs doit prendre en compte le flux d'air, la pression statique, la vitesse, le bruit, la consommation d'énergie, la structure des roulements, la température de fonctionnement, la durée de vie prévue, l'interface de contrôle, le niveau de protection et les dimensions d'installation plutôt que de se concentrer uniquement sur le CFM.

3.Pourquoi les centres de données en périphérie ont des exigences de refroidissement plus difficiles

Les centres de données en périphérie sont généralement déployés plus près des utilisateurs, des appareils, des équipements industriels, des réseaux de communication ou des applications locales. Cela les rend utiles pour les applications nécessitant une faible latence ou un traitement local, mais leurs environnements physiques peuvent être très différents de ceux des centres de données hyperscale conçus à cet effet.

Une installation en périphérie peut être située à l'intérieur d'une salle de télécommunications, d'un immeuble de bureaux, d'un site de vente au détail, d'un site de fabrication, d'une installation de transport, d'un hôpital, d'un entrepôt ou d'une enceinte extérieure.

Cela crée plusieurs défis thermiques.

Le premier défi est l'espace physique limité.

Un centre de données conventionnel peut consacrer un espace important au sol et au plafond aux équipements de refroidissement, aux canaux de circulation d'air, aux planchers surélevés, aux systèmes de confinement et aux zones de service. Une installation en périphérie peut devoir intégrer des équipements informatiques, des systèmes UPS, la distribution électrique, des équipements réseau, des batteries, des dispositifs de surveillance et des composants de refroidissement dans une armoire ou une pièce compacte.

Le deuxième défi est la génération de chaleur variable.

Les charges de travail de l'informatique en périphérie peuvent changer considérablement au cours de la journée. Une passerelle de communication peut connaître une demande relativement faible pendant une période et une demande beaucoup plus élevée pendant une autre. L'inférence IA, l'analyse vidéo, la vision industrielle ou le traitement en temps réel peuvent également créer des augmentations soudaines de la charge de calcul.

Si les ventilateurs de refroidissement fonctionnent toujours à vitesse maximale, l'énergie est gaspillée pendant les périodes de faible charge. S'ils fonctionnent trop lentement pendant les périodes de forte charge, des points chauds peuvent se développer.

Le troisième défi est la maintenance à distance.

Les grands centres de données disposent généralement d'équipes d'ingénierie dédiées et de procédures de maintenance soigneusement planifiées. Les sites périphériques distants peuvent être géographiquement dispersés. Une panne de refroidissement peut donc passer inaperçue plus longtemps si le système manque de surveillance à distance.

Le quatrième défi est l'obstruction du flux d'air.

Les racks d'équipement denses peuvent créer une résistance au flux d'air. Les faisceaux de câbles, les filtres, les grilles de protection, les échangeurs de chaleur et les passages d'air étroits peuvent encore augmenter les exigences de pression.

Le cinquième défi est la variation environnementale.

Une enceinte en périphérie peut subir des changements de température ambiante, de poussière, d'humidité, de vibrations ou d'autres facteurs environnementaux en fonction de son emplacement.

Pour ces raisons, le refroidissement doit être conçu comme un système intégré plutôt que comme une collection de ventilateurs sans rapport entre eux.

3.Qu'est-ce qu'une matrice de ventilateurs axiaux intelligents ?

Un ventilateur axial intelligent en réseau est une architecture de refroidissement dans laquelle plusieurs ventilateurs axiaux fonctionnent ensemble selon une stratégie de contrôle coordonnée.

Au lieu d'utiliser un seul grand ventilateur pour fournir tout le débit d'air requis, plusieurs ventilateurs sont disposés en parallèle ou dans des positions stratégiquement réparties.

Le terme « intelligent » fait référence à la capacité de contrôle et de surveillance entourant le réseau de ventilateurs.

Un système intelligent peut surveiller la température, la vitesse du ventilateur, le courant, la tension, l'état de fonctionnement, les signaux d'alarme ou d'autres paramètres. Le contrôleur peut ensuite ajuster la vitesse de fonctionnement de ventilateurs individuels ou de groupes de ventilateurs.

Par exemple, si la température dans la partie supérieure d'une baie augmente alors que la partie inférieure reste relativement fraîche, le contrôleur peut augmenter le débit d'air dans la zone concernée plutôt que d'augmenter la vitesse de chaque ventilateur au maximum.

Cette approche est cohérente avec le principe plus large de contrôle par zone de ventilation décrit par l'ASHRAE, où les ventilateurs desservant des zones moins sollicitées thermiquement peuvent fonctionner à des vitesses inférieures à celles des ventilateurs desservant des zones plus fortement chargées.

Un réseau de ventilateurs peut donc être considéré comme une plateforme modulaire de gestion thermique.

Chaque ventilateur individuel représente un module de débit d'air.

Le contrôleur représente la couche d'intelligence.

Les capteurs de température et de débit d'air fournissent un retour d'information.

L'enceinte, la baie, le conduit, la grille, l'échangeur thermique ou le canal de refroidissement représente le chemin du flux d'air.

Ensemble, ces composants forment un système de gestion thermique en boucle fermée.

4.Pourquoi un réseau de ventilateurs peut être préférable à un seul grand ventilateur

Un seul grand ventilateur peut fournir un débit d'air substantiel, mais il crée une dépendance à un point unique.

Si ce ventilateur tombe en panne, le débit d'air peut chuter considérablement.

Un réseau de ventilateurs répartit la fonction de refroidissement sur plusieurs unités.

Par exemple, un système conçu avec six ventilateurs peut ne pas nécessiter que les six fonctionnent en continu à vitesse maximale. Dans des conditions thermiques modérées, quatre ou cinq ventilateurs peuvent suffire. En cas de charges thermiques élevées, des ventilateurs supplémentaires peuvent démarrer automatiquement.

Cela crée une flexibilité opérationnelle.

Cela facilite également la maintenance.

Si un ventilateur présente un défaut, le contrôleur peut détecter la panne et maintenir le fonctionnement avec les ventilateurs restants, à condition que le système dispose d'une capacité de réserve suffisante.

Ce concept est particulièrement utile pour les sites en périphérie (edge sites) où une intervention physique immédiate peut ne pas être possible.

Un autre avantage est la flexibilité d'installation.

Au lieu de concevoir une seule grande ouverture pour le flux d'air, les ingénieurs peuvent répartir plusieurs modules de débit d'air plus petits autour de l'équipement.

Cela peut faciliter le traitement des points chauds locaux.

Le réseau de ventilateurs peut également être conçu dans différentes configurations en fonction de l'enceinte.

Les ventilateurs peuvent être installés à l'avant et à l'arrière d'une enceinte, disposés au-dessus des modules de serveur, intégrés dans des armoires de refroidissement, positionnés près des échangeurs thermiques ou utilisés dans le cadre d'un canal de flux d'air confiné.

La configuration correcte dépend de la résistance du système et des exigences en matière de débit d'air.

5.Comment le contrôle intelligent de la vitesse des ventilateurs améliore l'efficacité énergétique

La consommation d'énergie des ventilateurs est l'une des raisons les plus importantes pour envisager un contrôle intelligent de la vitesse.

Pour un système de refroidissement conventionnel à vitesse fixe, le ventilateur peut fonctionner à pleine vitesse même lorsque la charge informatique est relativement faible.

Cela signifie que le système continue de consommer la même puissance de ventilation alors même que les besoins en refroidissement ont diminué.

Un réseau de ventilateurs à vitesse variable peut au contraire répondre à la demande thermique réelle.

Supposons qu'une baie fonctionne avec une charge de calcul relativement faible pendant la nuit. Les capteurs de température détectent des températures d'entrée stables et une faible génération de chaleur.

Le contrôleur peut réduire la vitesse du réseau de ventilateurs.

Lorsque la charge de travail augmente, les températures commencent à monter.

Le contrôleur augmente la vitesse des ventilateurs.

Si la charge thermique se concentre dans une section, le système peut augmenter le débit d'air dans cette section plutôt que d'augmenter l'ensemble du système de manière égale.

Cela peut améliorer le rapport entre la puissance de refroidissement et la consommation d'énergie.

L'ASHRAE identifie spécifiquement le réglage du débit d'air, le contrôle à vitesse variable et l'adaptation du fonctionnement des ventilateurs à la charge informatique réelle comme des stratégies importantes pour améliorer l'efficacité thermique des centres de données.

Ceci est particulièrement significatif pour les sites en périphérie (edge), car de nombreuses installations en périphérie disposent de budgets énergétiques limités.

La réduction de la vitesse inutile des ventilateurs peut également aider à diminuer la puissance acoustique, les contraintes mécaniques et les heures de fonctionnement à haute vitesse.

6.Amélioration de la distribution du flux d'air à l'intérieur des enceintes compactes en périphérie

La distribution du flux d'air est souvent plus importante que le débit d'air libre maximal.

Imaginez une enceinte contenant plusieurs modules informatiques.

La section inférieure peut recevoir un refroidissement adéquat tandis que la section supérieure subit un flux d'air insuffisant.

Un seul ventilateur situé au centre peut ne pas corriger efficacement ce déséquilibre.

Un réseau de ventilateurs offre davantage d'options.

Les ventilateurs peuvent être positionnés en fonction de la carte thermique de l'enceinte.

Si la section supérieure génère plus de chaleur, un flux d'air supplémentaire peut y être dirigé.

Si la section centrale présente une résistance à la pression plus élevée, le choix du ventilateur peut être ajusté pour fournir une pression statique appropriée.

C'est pourquoi les ingénieurs doivent évaluer le chemin complet du flux d'air.

La question pertinente n'est pas simplement :

« Quel débit d'air le ventilateur peut-il produire ? »

Une meilleure question est :

« Quel débit d'air utile atteint l'équipement cible à la pression requise ? »

Cette distinction est critique dans les systèmes de centres de données compacts.

Les conseils de l'ASHRAE mettent également l'accent sur les chemins de flux d'air, les caractéristiques de flux d'air des équipements, les pertes de charge et l'importance d'une modélisation précise du flux d'air.

7.La pression statique compte dans le refroidissement des centres de données en périphérie

La pression statique est souvent sous-estimée lors du choix d'un ventilateur.

Un ventilateur peut avoir un débit d'air libre impressionnant, mais le débit d'air réel peut chuter considérablement lorsque le ventilateur doit surmonter une résistance.

Les sources typiques de résistance incluent les filtres, les grilles de protection, les échangeurs de chaleur, les passages étroits, les composants de serveur, les transitions de conduits et les structures de confinement.

Par conséquent, le choix du ventilateur doit être basé sur une courbe système plutôt que sur un seul chiffre de débit d'air.

L'équipe d'ingénierie doit d'abord estimer le débit d'air requis.

Ensuite, elle doit déterminer la résistance attendue du système.

Le ventilateur sélectionné doit fournir le débit d'air requis à la pression de fonctionnement réelle.

Un réseau de ventilateurs intelligent peut encore améliorer ce système car plusieurs ventilateurs peuvent partager la demande de débit d'air.

Cependant, l'ajout de ventilateurs supplémentaires ne garantit pas automatiquement de meilleures performances.

L'espacement des ventilateurs, les conditions d'entrée, les conditions de sortie, la turbulence, la résistance du système et la logique de contrôle affectent tous le résultat final.

8.Le rôle des petits modules de ventilateurs 12V DC

Les équipements informatiques compacts en périphérie contiennent souvent des modules électroniques plus petits qui nécessitent un refroidissement localisé.

C'est là qu'un petit ventilateur 12v dc peut être utile.

Un petit ventilateur DC peut fournir un flux d'air localisé pour les modules réseau, les cartes de contrôle, les alimentations compactes, les équipements de communication, les modules de stockage ou l'électronique auxiliaire.

Son avantage majeur est la flexibilité.

Un ventilateur CC compact peut être installé là où un ventilateur plus grand ne peut pas tenir.

Il peut également fonctionner dans le cadre d'une stratégie de refroidissement distribuée.

Par exemple, une baie peut utiliser un réseau de ventilateurs plus grand pour le flux d'air global de l'armoire, tandis que des ventilateurs CC plus petits assurent un refroidissement localisé autour des composants individuels.

Cela crée deux couches de gestion thermique.

La première couche gère le flux d'air global de l'armoire.

La seconde couche traite les sources de chaleur locales.

Cette combinaison peut être particulièrement utile lorsque l'équipement contient plusieurs composants ayant des exigences thermiques très différentes.

Pour les équipements de périphérie alimentés en CC, l'utilisation de ventilateurs CC compacts peut également simplifier l'intégration, car la tension du ventilateur peut être adaptée à l'architecture d'alimentation du système.

9.Où un petit ventilateur centrifuge 12V peut être plus approprié

Les ventilateurs axiaux sont excellents lorsque l'exigence principale est de déplacer un grand volume d'air à travers un chemin de flux d'air relativement ouvert.

Cependant, certaines applications de périphérie compactes ont des chemins de flux d'air plus complexes.

Un petit ventilateur centrifuge 12V peut être utile lorsque l'air doit être dirigé à travers un canal étroit ou lorsqu'une pression plus élevée est requise pour un chemin de flux d'air localisé spécifique.

Par exemple, un ventilateur centrifuge peut être utilisé pour déplacer l'air à travers un compartiment électronique étroit, un canal d'échangeur de chaleur, une structure de filtre ou un conduit.

Cela signifie que les ventilateurs axiaux et les ventilateurs centrifuges ne sont pas nécessairement en concurrence.

Ils peuvent remplir des fonctions différentes au sein de la même architecture de refroidissement.

Un système de refroidissement de périphérie pratique pourrait utiliser des ventilateurs axiaux pour le flux d'air au niveau de l'armoire et des ventilateurs centrifuges compacts pour le refroidissement au niveau des composants.

Le choix correct dépend du flux d'air, de la pression, de l'espace disponible, des exigences en matière de bruit et de la conception physique du canal d'air.

10.Redondance et fiabilité

La fiabilité est l'un des arguments les plus solides en faveur d'un réseau de ventilateurs.

Un système de refroidissement traditionnel basé sur un seul ventilateur peut avoir une architecture relativement simple, mais le ventilateur devient un composant critique.

S'il tombe en panne, la capacité de refroidissement peut être considérablement réduite.

Une architecture multi-ventilateurs répartit le risque.

Supposons qu'un réseau contienne plusieurs modules de ventilation indépendants.

Si un module cesse de fonctionner, les ventilateurs restants peuvent continuer à fonctionner.

Le contrôleur peut générer une alarme et avertir l'équipe de maintenance.

Si le système dispose d'une capacité de réserve suffisante, le site de périphérie peut continuer à fonctionner jusqu'à ce que le module défaillant puisse être remplacé.

Cette approche est particulièrement utile dans les installations distantes.

L'objectif n'est pas nécessairement de faire fonctionner chaque ventilateur indéfiniment.

L'objectif est d'empêcher qu'une défaillance d'un seul composant ne devienne immédiatement une défaillance thermique au niveau du système.

11.Maintenance prédictive grâce à la surveillance des ventilateurs

Un réseau de ventilateurs intelligent peut fournir beaucoup plus d'informations qu'un simple contrôle marche/arrêt.

Selon l'architecture du ventilateur et du contrôle, la surveillance peut inclure le retour de vitesse, la consommation de courant, la température, l'état de l'alarme, la tension, les conditions de rotor bloqué ou l'état de la communication.

Ces paramètres peuvent aider à identifier des conditions de fonctionnement anormales.

Par exemple, un ventilateur qui nécessite progressivement un courant plus élevé ou qui produit un retour de vitesse anormal peut indiquer des problèmes mécaniques ou électriques en développement.

Le système de surveillance peut signaler le problème avant une défaillance complète.

Cela permet aux équipes de maintenance de planifier le remplacement lors d'une intervention programmée plutôt que de réagir uniquement après le déclenchement d'une alarme thermique.

Pour les sites distants en périphérie, cette différence peut être significative.

Un technicien peut devoir parcourir une distance considérable pour atteindre un site.

Une alerte précoce peut donc réduire les interventions d'urgence.

12.Surveillance à distance et contrôle intelligent

Les centres de données en périphérie modernes nécessitent de plus en plus une visibilité à distance.

Un système de ventilateurs intelligent peut être connecté à un contrôleur local, une GTC, un DCIM, un automate programmable (API) ou une autre architecture de surveillance selon l'application.

Les capteurs de température peuvent fournir des informations en temps réel.

Les contrôleurs de ventilateurs peuvent ajuster la vitesse.

Les sorties d'alarme peuvent avertir les opérateurs.

Les données historiques peuvent être utilisées pour analyser les tendances thermiques.

Cela crée un système de refroidissement plus intelligent.

Au lieu de demander si le ventilateur fonctionne, les opérateurs peuvent poser des questions plus utiles.

Le débit d'air est-il suffisant ?

Un ventilateur tourne-t-il beaucoup plus vite que les autres ?

Une zone est-elle systématiquement plus chaude ?

La vitesse de ventilateur requise a-t-elle augmenté au fil du temps ?

Le système approche-t-il de sa limite de refroidissement ?

Ces questions peuvent favoriser une meilleure maintenance et une meilleure gestion de l'énergie.

13.Comment une baie de ventilateurs intelligente aide à gérer les points chauds

Les points chauds sont l'un des risques thermiques les plus importants dans les environnements informatiques compacts.

Une baie peut avoir une température moyenne acceptable tout en contenant des composants individuels exposés à des températures excessives.

C'est pourquoi la surveillance au niveau de la baie et de l'équipement est précieuse.

ASHRAE recommande une surveillance granulaire au niveau des entrées d'air des baies plutôt que de se fier uniquement aux mesures au niveau de la salle.

Une baie de ventilateurs intelligente peut répondre à ces mesures.

Si un capteur de température signale une augmentation de la température, le contrôleur peut augmenter le débit d'air dans la zone correspondante.

C'est plus précis que d'augmenter le débit d'air partout.

Le résultat est une stratégie de refroidissement plus ciblée.

14.Baies de ventilateurs intelligentes et contraintes d'espace

L'espace est l'une des caractéristiques déterminantes des centres de données en périphérie.

L'équipement de refroidissement traditionnel peut nécessiter une surface au sol précieuse.

Une baie de ventilateurs modulaire peut être intégrée dans des racks, des armoires, des systèmes de plafond, des systèmes muraux ou des modules de refroidissement compacts.

Les solutions de refroidissement en périphérie actuelles mettent de plus en plus l'accent sur des conceptions compactes et des équipements de refroidissement intégrés à proximité de la charge informatique. Par exemple, Vertiv décrit un refroidissement dédié pour les environnements en périphérie et des solutions qui intègrent le refroidissement dans ou autour de l'infrastructure au niveau du rack.

Cette tendance soutient l'idée que le refroidissement doit être conçu en fonction des contraintes physiques de l'environnement en périphérie.

15.Comparaison entre les ventilateurs conventionnels et les baies de ventilateurs intelligentes

Fonctionnalité Conventionnel : Ventilateur unique, Baie de ventilateurs intelligente.

Contrôle du flux d'air : Généralement simple, contrôle multizone et à vitesse variable.

Redondance : Limitée, modules de ventilateurs multiples.

Impact de la défaillance : Potentiellement élevé, peut être réparti.

Optimisation énergétique : Limitée, dynamique.

Réponse aux points chauds : Limitée, plus ciblée.

Surveillance à distance : Optionnelle, plus facile à intégrer.

Maintenance : Réactive, peut prendre en charge la maintenance prédictive.

Évolutivité : Limitée par une unité unique, modulaire.

Flexibilité d'installation : Modérée, élevée.

Adapté aux charges variables : Moins flexible, hautement adaptable.

Le tableau ne signifie pas qu'une matrice de ventilateurs est automatiquement meilleure pour chaque application. L'architecture doit être sélectionnée en fonction du débit d'air requis, de la pression, de l'espace disponible, des exigences de contrôle, du coût, de l'objectif de fiabilité et des conditions environnementales.

16.Comment concevoir une matrice de ventilateurs axiaux intelligente

La première étape consiste à calculer la charge thermique.

Le besoin approximatif en refroidissement peut être estimé à partir de la puissance électrique convertie en chaleur.

Par exemple, si une armoire de périphérie contient des équipements consommant 5 kW de puissance électrique, une grande partie de cette puissance devient finalement de la chaleur qui doit être évacuée.

L'étape suivante consiste à déterminer l'élévation de température requise.

Les besoins en débit d'air peuvent ensuite être estimés à partir de la charge thermique et de la différence de température admissible.

Cependant, ce calcul ne doit pas être considéré comme la sélection finale du ventilateur.

Les ingénieurs doivent également évaluer les pertes de charge.

Le chemin du flux d'air doit inclure des filtres, des grilles, des conduits, des échangeurs de chaleur, la résistance des équipements et d'autres composants.

Une fois le point de fonctionnement déterminé, la courbe de performance du ventilateur peut être évaluée.

L'étape suivante consiste à décider du nombre de modules de ventilateurs.

Davantage de ventilateurs peuvent offrir une redondance et une flexibilité de contrôle, mais une quantité excessive de ventilateurs peut augmenter le coût, la complexité du câblage et les exigences d'intégration du système.

L'architecture de contrôle doit ensuite être définie.

Le système peut utiliser un retour de température, un retour de vitesse, un contrôle PWM, un contrôle de tension, des interfaces de communication ou d'autres méthodes selon l'application.

17.1 Quantité de ventilateurs

Le nombre de ventilateurs doit être basé sur le débit d'air requis et la stratégie de redondance.

Un système à six ventilateurs, par exemple, pourrait être conçu de manière à ce que cinq ventilateurs assurent les besoins de fonctionnement normaux tandis que le sixième fournit une capacité de réserve.

La configuration exacte dépend du système.

17.2 Vitesse du ventilateur

Le ventilateur ne doit pas nécessairement fonctionner à vitesse maximale en continu.

Le fonctionnement à vitesse variable permet à la puissance de refroidissement de suivre la demande thermique.

17.3 Direction du flux d'air

La direction du flux d'air doit correspondre à la conception de l'équipement.

La plupart des équipements informatiques modernes utilisent un flux d'air de l'avant vers l'arrière, bien que certains équipements de télécommunications et commutateurs réseau puissent utiliser des modèles de flux d'air différents.

17.4 Bruit

Les équipements de périphérie peuvent parfois être installés dans des bureaux, des bâtiments commerciaux ou d'autres environnements occupés.

La vitesse du ventilateur, la conception des pales, la structure des roulements, les vibrations, la méthode de montage et la turbulence du flux d'air peuvent tous influencer la performance acoustique.

17.5 Protection

Pour les installations exposées à la poussière, à l'humidité ou à des environnements industriels, le ventilateur peut nécessiter une conception de protection appropriée.

Le niveau de protection requis doit être déterminé en fonction de l'environnement d'installation réel.

18.Exemple d'application pratique

Considérons une armoire de calcul en périphérie (edge computing) compacte installée dans une installation de communication distante.

L'armoire contient des équipements réseau, des modules de calcul, un système d'alimentation et des équipements de surveillance.

La charge informatique totale varie tout au long de la journée.

Pendant les périodes de faible trafic, l'équipement génère relativement peu de chaleur.

Pendant les pics de trafic, la charge thermique augmente.

Un système de refroidissement conventionnel peut faire fonctionner plusieurs ventilateurs à une vitesse fixe.

Cette approche est simple mais peut consommer une énergie inutile pendant les périodes de faible charge.

Une matrice de ventilateurs intelligents peut diviser l'armoire en zones thermiques.

Des capteurs de température sont installés à proximité des équipements critiques.

Pendant une faible charge, seule une partie de la matrice de ventilateurs fonctionne à vitesse réduite.

À mesure que la température augmente, des ventilateurs supplémentaires démarrent automatiquement.

Si un ventilateur signale une défaillance, le contrôleur augmente la puissance des ventilateurs restants et génère une alarme.

Lorsque la charge diminue, le contrôleur réduit progressivement le débit d'air.

Cet exemple démontre la valeur principale de la gestion intelligente du débit d'air.

Le système ne fournit pas simplement un débit d'air maximal.

Il fournit le débit d'air requis par l'équipement au moment où il est nécessaire.

19.Exemple de configuration de produit de China Chungfo Fan

China Chungfo Fan développe et fabrique des ventilateurs CC et CA, des soufflantes, des ventilateurs à flux transversal, des ventilateurs axiaux, des ventilateurs sans cadre, ainsi que des moteurs CC et CA pour différentes applications industrielles et commerciales.

Pour les applications de calcul en périphérie et de refroidissement électronique, le ventilateur approprié doit être sélectionné en fonction des exigences réelles du système plutôt que par sa seule taille.

Un ventilateur CC compact peut être envisagé pour un refroidissement localisé à l'intérieur d'une enceinte réseau.

Un ventilateur axial à débit d'air plus élevé peut être envisagé pour le débit d'air au niveau de l'armoire.

Une soufflante compacte peut être envisagée lorsque le chemin du flux d'air nécessite une pression plus élevée ou une distribution d'air directionnelle.

China Chungfo Fan exploite une structure de fabrication intégrée couvrant la conception et le développement de produits, le développement de moules, le moulage par injection, le SMT, l'assemblage de produits finis, les ventes et le support après-vente.

Ses capacités de production comprennent des lignes SMT automatisées et des équipements de test tels que des équipements de test d'équilibrage dynamique, des équipements de test au brouillard salin, des équipements de test en soufflerie et de pression, des chambres à haute et basse température, des installations de test de bruit, des équipements de test RoHS, des gaussmètres et des équipements de test de température et d'humidité constantes.

L'entreprise possède également de l'expérience dans les exigences de ventilateurs personnalisés, notamment différentes tensions, courants, vitesses, spécifications de débit d'air, fils, connecteurs et configurations structurelles.

Pour un projet de refroidissement de centre de données en périphérie, ce type de personnalisation peut être utile car l'espace d'installation disponible et le chemin du flux d'air peuvent varier considérablement d'une enceinte à l'autre.

20.Paramètres de sélection de produits pour les ventilateurs de centres de données en périphérie

Lors de la sélection d'un ventilateur pour une application de calcul en périphérie, les ingénieurs doivent évaluer plusieurs paramètres ensemble.

Le débit d'air est le premier paramètre.

Il indique le volume d'air que le ventilateur peut déplacer.

La pression statique est le deuxième paramètre.

Elle indique la capacité du ventilateur à maintenir le débit d'air contre la résistance.

La tension est un autre paramètre important.

Les systèmes compacts peuvent utiliser des architectures d'alimentation CC de 12 V, 24 V ou autres.

La consommation de courant doit également être évaluée car elle affecte directement la conception électrique et la puissance de fonctionnement.

La vitesse de rotation est utile pour comprendre le potentiel de débit d'air, mais le régime seul ne peut pas déterminer les performances de refroidissement réelles.

Le bruit est important lorsque l'équipement de périphérie est installé à proximité des personnes.

Le type de roulement peut influencer la durée de vie, le bruit et les caractéristiques de fonctionnement.

La température de fonctionnement doit correspondre à l'environnement prévu.

Les exigences de protection doivent également être évaluées.

Enfin, les fonctions de contrôle et de rétroaction doivent être prises en compte si le ventilateur doit faire partie d'un réseau intelligent.

21.Pourquoi les petits ventilateurs CC peuvent compléter les ventilateurs de refroidissement plus grands

Un grand système de refroidissement et un petit ventilateur de refroidissement local ne servent pas nécessairement au même objectif.

Le ventilateur plus grand gère le débit d'air global.

Le ventilateur plus petit gère les problèmes thermiques localisés.

Par exemple, un contrôleur réseau compact peut nécessiter un débit d'air supplémentaire même lorsque le débit d'air principal de l'armoire est adéquat.

Un petit ventilateur CC peut fournir ce débit d'air localisé.

Cette stratégie en couches peut réduire le besoin de surrefroidir l'ensemble de l'enceinte simplement parce qu'un petit composant nécessite un refroidissement supplémentaire.

Cela peut donc favoriser une conception de système plus efficace.

22.Avantages de maintenance des réseaux de ventilateurs modulaires

La maintenance est une autre considération importante.

Un réseau de ventilateurs modulaire peut permettre de remplacer des modules de ventilateur individuels plutôt que de remplacer un ensemble de refroidissement complet.

Cela peut simplifier la gestion des pièces de rechange.

Pour une entreprise exploitant de nombreux sites périphériques géographiquement distribués, des modules de ventilateur standardisés peuvent également rendre les procédures de maintenance plus cohérentes.

Les techniciens peuvent remplacer un module défaillant et remettre le site en fonctionnement normal plus rapidement.

La stratégie de maintenance exacte dépend de la conception mécanique et du fait que le réseau de ventilateurs prend en charge le remplacement à chaud.

23.Évolutivité pour les futures charges de calcul en périphérie

Les charges de travail de l'informatique en périphérie ne sont pas statiques.

Une armoire correctement refroidie aujourd'hui peut nécessiter une capacité de refroidissement accrue après l'installation de serveurs, d'équipements de communication, de stockage ou de modules de traitement IA supplémentaires.

Un réseau de ventilateurs modulaire offre une voie potentielle pour la mise à l'échelle.

Des modules de ventilateur supplémentaires peuvent parfois être ajoutés lors de la reconception du système.

Alternativement, les ventilateurs existants peuvent fonctionner à des vitesses plus élevées si une capacité suffisante existe.

Cette modularité peut être précieuse pour les planificateurs d'infrastructure qui souhaitent éviter de remplacer complètement un système de refroidissement chaque fois que la charge informatique change.

24.La relation entre l'efficacité du refroidissement et la fiabilité de l'équipement

L'efficacité du refroidissement ne doit pas être évaluée uniquement par la consommation d'énergie.

L'objectif principal est de maintenir l'équipement dans ses conditions de fonctionnement requises.

Si le débit d'air est trop faible, les températures des composants peuvent augmenter.

Si le débit d'air est excessif, la consommation d'énergie et la sortie acoustique peuvent augmenter inutilement.

Le système idéal équilibre la sécurité thermique et l'efficacité énergétique.

C'est pourquoi un contrôle intelligent est important.

Le réseau de ventilateurs doit s'adapter en permanence aux conditions de fonctionnement réelles.

ASHRAE décrit la gestion thermique comme un équilibre entre les températures des composants, les performances de l'équipement et la consommation d'énergie.

25.Erreurs courantes lors de la mise à niveau d'un réseau de ventilateurs

Une erreur courante consiste à sélectionner des ventilateurs uniquement en fonction du débit d'air libre (CFM).

Une autre consiste à ignorer la pression statique.

Une troisième consiste à installer plus de ventilateurs sans analyser la distribution du flux d'air.

Une quatrième consiste à faire fonctionner chaque ventilateur à vitesse maximale.

Une cinquième consiste à ne pas fournir un retour d'information suffisant par capteurs.

Une sixième consiste à ignorer la direction du flux d'air.

Une septième consiste à négliger le bruit et les vibrations.

Une huitième consiste à ne pas prévoir la défaillance d'un ventilateur.

Une neuvième consiste à choisir un ventilateur qui s'adapte mécaniquement mais qui ne répond pas au point de fonctionnement requis.

Une dixième consiste à traiter le système de refroidissement comme un composant isolé plutôt que comme une partie de l'architecture thermique complète.

26.Comment évaluer si une mise à niveau est nécessaire

Un centre de données en périphérie (edge data center) devrait envisager de mettre à niveau son architecture de ventilation lorsque l'une ou plusieurs des conditions suivantes se produisent.

Les températures d'entrée de l'équipement deviennent instables.

Des points chauds apparaissent de manière répétée.

Les ventilateurs fonctionnent à vitesse maximale pendant de longues périodes.

La consommation d'énergie de refroidissement augmente.

Le système de refroidissement existant présente un point de défaillance unique.

La maintenance nécessite une inspection manuelle fréquente.

La surveillance à distance est insuffisante.

La charge informatique augmente.

L'enceinte dispose d'un espace limité.

Le système de flux d'air actuel ne peut pas être facilement étendu.

Si plusieurs de ces conditions sont présentes, un réseau de ventilateurs intelligent peut offrir une architecture de refroidissement plus flexible.

FAQ

27.1 Qu'est-ce qu'un réseau de ventilateurs axiaux intelligent ?

Un réseau de ventilateurs axiaux intelligent est un groupe de ventilateurs axiaux fonctionnant sous un contrôle coordonné. Le système peut utiliser la température, la vitesse, le courant ou d'autres retours d'information pour ajuster le fonctionnement des ventilateurs en fonction de la demande de refroidissement.

27.2 Pourquoi utiliser plusieurs ventilateurs au lieu d'un seul grand ventilateur ?

Plusieurs ventilateurs peuvent offrir une meilleure redondance, un contrôle du flux d'air plus flexible, un zonage plus facile et potentiellement une maintenance plus aisée. Le choix correct dépend des exigences du système en matière de flux d'air, de pression, d'espace, de coût et de fiabilité.

27.3 Un réseau de ventilateurs peut-il réduire la consommation d'énergie ?

Oui. Lorsqu'il est combiné à un contrôle de vitesse variable et à un retour d'information approprié sur la température, le système peut réduire le flux d'air pendant les périodes de faible demande thermique au lieu de faire fonctionner chaque ventilateur en continu à vitesse maximale.

27.4 Les petits ventilateurs CC sont-ils utiles dans les centres de données en périphérie ?

Oui. Les ventilateurs CC compacts peuvent fournir un refroidissement localisé pour les équipements réseau, l'électronique de contrôle, les modules d'alimentation, les périphériques de stockage et d'autres composants où le flux d'air au niveau de l'armoire n'est pas suffisant.

27.5 Quand faut-il utiliser une soufflante au lieu d'un ventilateur axial ?

Une soufflante peut être envisagée lorsque l'application nécessite un flux d'air plus directionnel ou une pression plus élevée à travers un chemin de circulation d'air étroit ou restrictif. Un ventilateur axial est généralement plus adapté pour déplacer de plus grands volumes d'air à travers un chemin relativement ouvert.

27.6 Une matrice de ventilateurs a-t-elle besoin de capteurs de température ?

Une matrice intelligente bénéficie considérablement d'un retour d'information sur la température. Les capteurs permettent au système de contrôle de réagir aux conditions thermiques réelles au lieu de dépendre uniquement d'un fonctionnement à vitesse fixe.

27.7 Comment la redondance des ventilateurs améliore-t-elle la fiabilité ?

Si un ventilateur tombe en panne, les autres ventilateurs peuvent continuer à fonctionner si une capacité de réserve suffisante est prévue dans la conception du système. Le contrôleur peut également générer une alarme afin que le personnel de maintenance puisse remplacer l'unité défaillante.

27.8 Quelle tension doit être utilisée pour les ventilateurs de centres de données en périphérie (edge) ?

Il n'y a pas d'exigence de tension universelle. La tension correcte dépend de l'architecture électrique de l'équipement. Les configurations CC courantes incluent 12 V et 24 V, mais le choix final doit suivre la conception de l'alimentation du système.

27.9 Qu'est-ce qui est le plus important, le débit d'air ou la pression statique ?

Les deux sont importants. Le ventilateur doit fournir le débit d'air requis à la pression réelle du système. Sélectionner un ventilateur uniquement en fonction du débit d'air en champ libre peut entraîner un refroidissement insuffisant en conditions réelles.

27.10 China Chungfo Fan peut-il personnaliser des ventilateurs de refroidissement pour des applications en périphérie (edge) ?

Oui. China Chungfo Fan peut prendre en charge des exigences de ventilateurs personnalisées concernant les dimensions, la tension, le courant, la vitesse, le débit d'air, les fils, les connecteurs et d'autres spécifications structurelles ou électriques, sous réserve des exigences du projet.

Conclusion finale

Les besoins en refroidissement des centres de données en périphérie évoluent à mesure que les équipements informatiques deviennent plus denses, les charges de travail plus dynamiques et les installations plus petites et plus géographiquement distribuées.

Un ventilateur conventionnel à vitesse fixe peut toujours convenir à des applications simples, mais les environnements en périphérie plus exigeants peuvent bénéficier d'une architecture de matrice de ventilateurs coordonnée.

La valeur d'une matrice de ventilateurs axiaux intelligente ne réside pas simplement dans le fait qu'elle contient plus de ventilateurs.

Sa véritable valeur provient de la combinaison de multiples modules de flux d'air avec un contrôle intelligent, une surveillance thermique, une redondance et une distribution flexible du flux d'air.

Lorsqu'il est correctement conçu, le système peut fournir un flux d'air là où il est nécessaire, réduire le fonctionnement inutile lorsque la demande de refroidissement est faible, réagir aux points chauds, tolérer les pannes individuelles de ventilateurs et simplifier la maintenance.

Les ventilateurs CC compacts peuvent prendre en charge un refroidissement localisé, tandis que les solutions de soufflantes peuvent traiter les chemins de flux d'air restreints qui nécessitent une pression supplémentaire ou un flux d'air directionnel.

Pour les centres de données en périphérie, la stratégie de refroidissement la plus efficace n'est donc pas nécessairement le système avec le plus grand ventilateur ou le débit d'air théorique le plus élevé.

C'est le système qui fournit le bon débit d'air, à la bonne pression, au bon endroit, au bon moment.

À mesure que l'informatique en périphérie continue de s'étendre aux télécommunications, à l'automatisation industrielle, au commerce de détail, au transport, à la santé, à la fabrication intelligente et à d'autres applications distribuées, la gestion thermique intelligente deviendra de plus en plus importante.

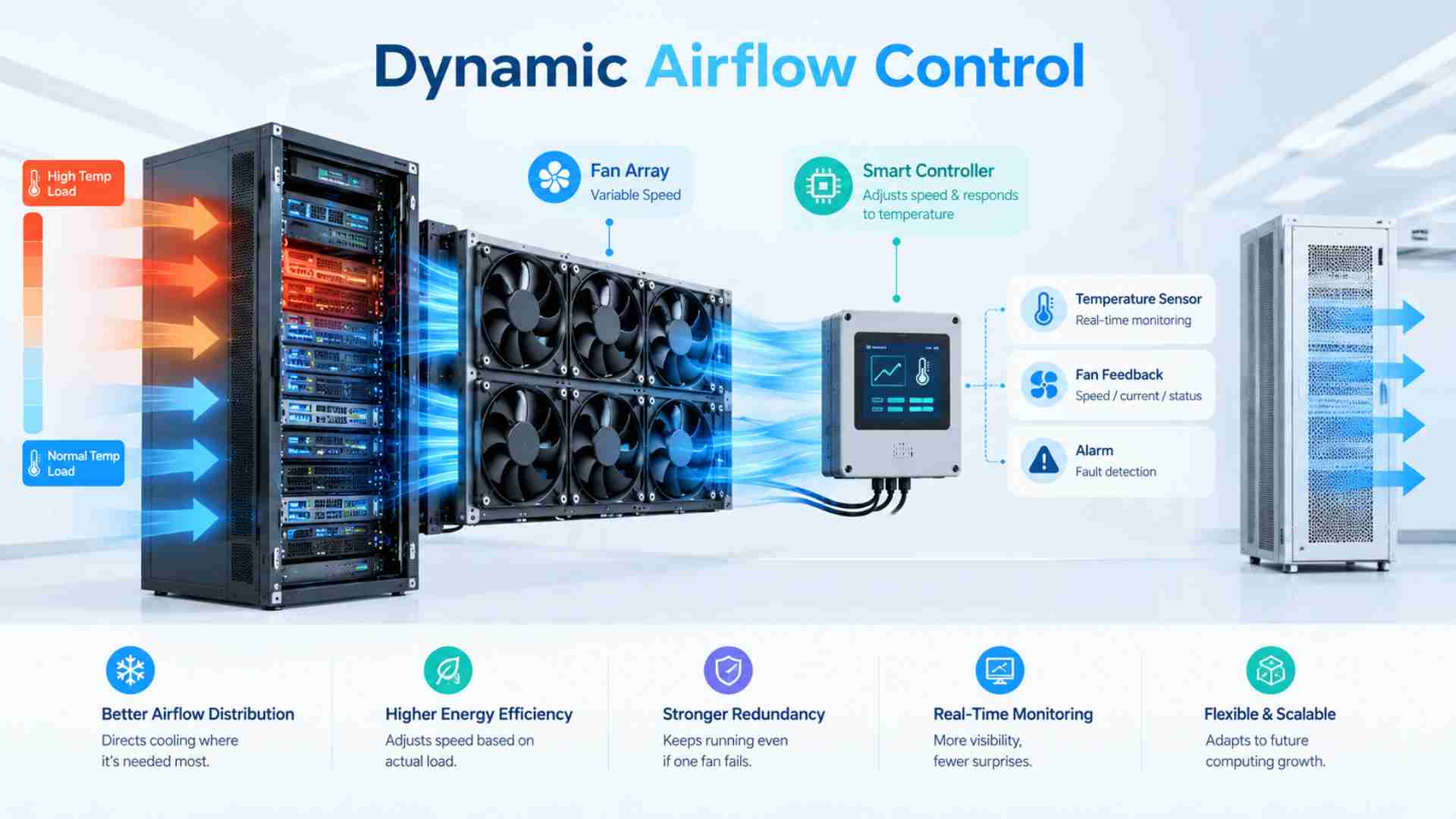

Une matrice de ventilateurs soigneusement conçue peut constituer un pont pratique entre le refroidissement par air traditionnel et une gestion thermique intelligente plus avancée.

Pour les fabricants et les intégrateurs de systèmes, la clé est d'évaluer le chemin complet du flux d'air, la charge thermique, la stratégie de contrôle, les exigences de redondance, les conditions environnementales et le plan de maintenance à long terme avant de sélectionner l'architecture finale du ventilateur.

Cette approche peut aider à créer des systèmes de refroidissement en périphérie qui sont plus adaptables, maintenables et alignés sur les besoins réels de l'infrastructure informatique distribuée moderne.
