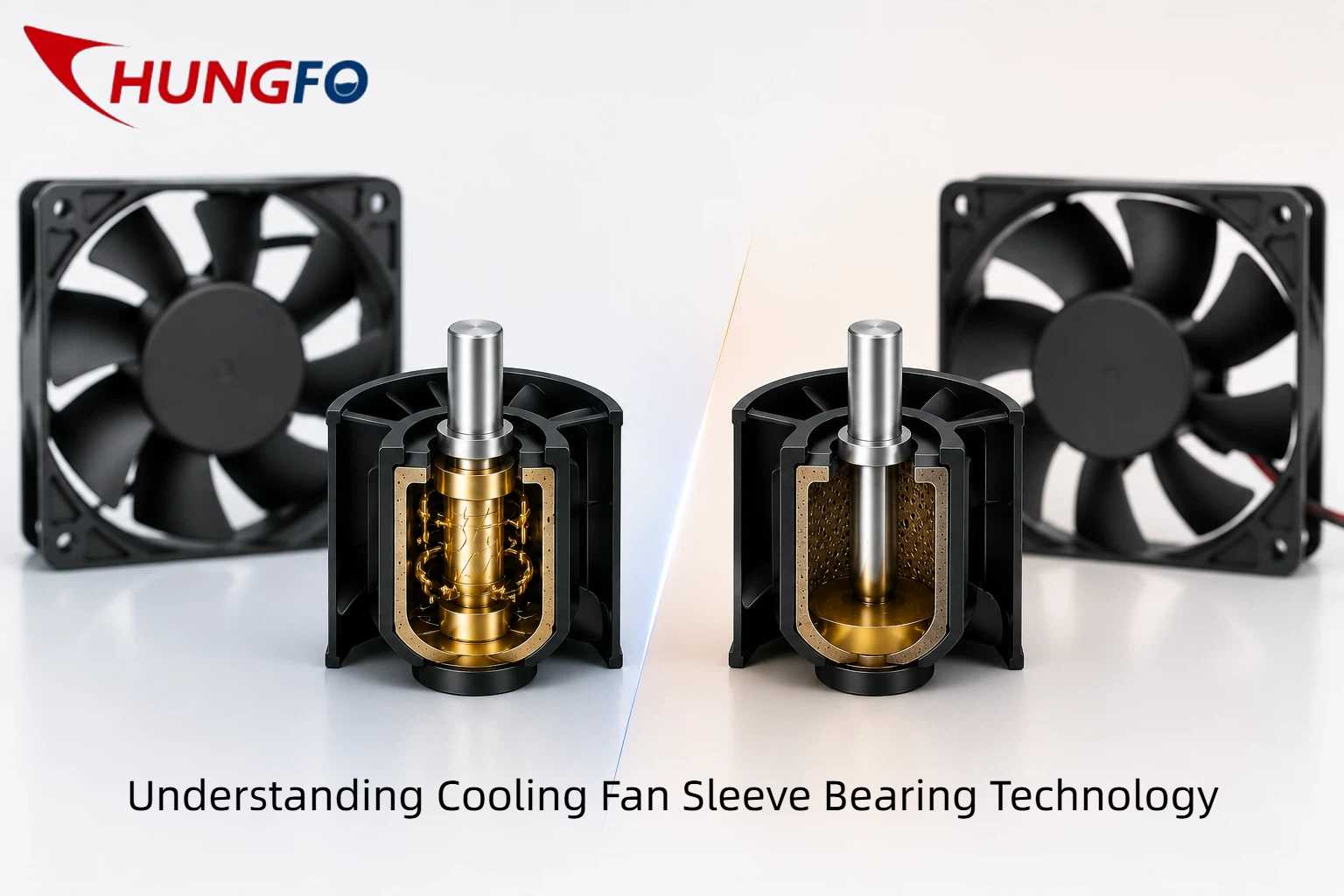

Les paliers lisses représentent l'une des conceptions de roulements les plus anciennes et les plus largement utilisées dans l'industrie des ventilateurs de refroidissement. Leur popularité vient d'une combinaison de construction simple, de performances fiables dans des conditions de fonctionnement modérées et de coûts de fabrication compétitifs.

À l'intérieur d'un ventilateur à palier lisse, l'arbre du moteur tourne dans un manchon cylindrique usiné avec précision, fabriqué à partir de matériaux métalliques poreux. Lors de la fabrication, ce manchon est imprégné d'huile lubrifiante. Lorsque le ventilateur commence à tourner, une fine couche de lubrifiant se forme entre l'arbre et la surface du palier, réduisant le contact direct métal contre métal.

Comme relativement peu de composants sont impliqués, les ventilateurs à palier lisse sont économiques à fabriquer tout en offrant un fonctionnement fluide pendant les premières étapes de leur durée de vie. Ils sont fréquemment sélectionnés pour les produits où l'accessibilité financière et la conception compacte sont des considérations principales.

De nombreux appareils électroménagers, équipements de bureau, appareils électroniques éducatifs, systèmes d'éclairage LED, dispositifs de divertissement et applications de ventilateurs compacts de 5 volts continuent de s'appuyer sur la technologie des paliers lisses, car ces produits fonctionnent généralement à des températures modérées et avec des cycles de fonctionnement intermittents. Dans de tels environnements, les paliers lisses peuvent fournir des performances de refroidissement fiables tout en maintenant les coûts de fabrication sous contrôle.

Un autre avantage est leur fonctionnement relativement silencieux lorsqu'ils sont neufs. L'huile lubrifiante absorbe les petites vibrations générées pendant la rotation, permettant à de nombreux ventilateurs à palier lisse d'atteindre de faibles niveaux initiaux de bruitsonore. Cette caractéristique les rend attrayants pour les produits conçus pour des environnements intérieurs où le confort acoustique est important.

Cependant, les performances d'un palier lisse dépendent fortement du maintien d'une lubrification suffisante pendant toute sa durée de fonctionnement. Au fil du temps, des températures élevées accélèrent progressivement l'évaporation et l'oxydation du lubrifiant. Lorsque le film d'huile devient plus mince, la friction augmente, entraînant finalement des niveaux sonores plus élevés, davantage de vibrations et une durée de vie réduite.

Ce processus de vieillissement progressif explique pourquoi de nombreux appareils électroniques deviennent sensiblement plus bruyants après plusieurs années de fonctionnement continu. Dans de nombreux cas, le moteur lui-même reste fonctionnel, tandis que le palier a simplement atteint la fin de son cycle de lubrification efficace.

Pour les applications nécessitant un fonctionnement occasionnel ou un nombre limité d'heures de fonctionnement quotidiennes, les paliers lisses continuent d'offrir un excellent rapport qualité-prix. Néanmoins, les industries exigeant une fiabilité à long terme en fonctionnement continu ont commencé à explorer de plus en plus des technologies de paliers plus avancées, ce qui a conduit à l'adoption généralisée des conceptions de paliers hydrauliques et des solutions modernes de ventilateurs sans balais.

Pour comprendre pourquoi les paliers hydrauliques sont devenus de plus en plus populaires dans les systèmes de refroidissement modernes, il est important de reconnaître d'abord la principale limitation des paliers lisses traditionnels. Bien que les paliers lisses puissent bien fonctionner dans des conditions modérées, leur système de lubrification est largement passif. Le lubrifiant stocké dans le palier diminue progressivement avec le temps en raison de la chaleur, de l'évaporation et d'un fonctionnement prolongé. Lorsque la lubrification diminue, la friction augmente et les performances globales du ventilateur commencent à se dégrader.

La technologie des paliers hydrauliques a été développée spécifiquement pour relever ce défi.

À première vue, un palier hydraulique peut sembler très similaire à un palier lisse. Les deux utilisent de l'huile lubrifiante et les deux soutiennent l'arbre rotatif dans une structure cylindrique. Cependant, l'ingénierie interne est considérablement différente.

Un palier hydraulique intègre des rainures d'huile et des canaux de circulation spécialement conçus à l'intérieur de l'ensemble du palier. Lorsque l'arbre du moteur tourne, ces rainures génèrent une pression dynamique qui redistribue continuellement le lubrifiant sur toute la surface du palier. Plutôt que de laisser l'huile rester immobile, le système hydraulique maintient activement un film lubrifiant stable autour de l'arbre pendant le fonctionnement.

Cette circulation continue aide à réduire le contact direct entre les composants métalliques en mouvement et minimise l'usure sur de longues périodes de fonctionnement.

Le résultat est un système de palier capable de maintenir des performances stables même après des milliers d'heures de fonctionnement. C'est l'une des raisons pour lesquelles les paliers hydrauliques se retrouvent de plus en plus dans les produits de ventilateurs CC de haute qualité utilisés dans des environnements industriels exigeants.

Le principe peut sembler simple, mais son impact à long terme sur la fiabilité est considérable.

Comme la lubrification reste mieux répartie, les paliers hydrauliques subissent moins de friction, génèrent moins de chaleur et connaissent une dégradation des performances plus lente. De nombreux fabricants indiquent des durées de vie nettement supérieures à celles des conceptions comparables de paliers lisses fonctionnant dans des conditions similaires.

Pour les équipements censés fonctionner en continu toute l'année, cette différence peut se traduire par des économies substantielles sur les coûts de maintenance et de remplacement.

Performances sonores dans le temps

L'une des différences les plus remarquables entre les paliers hydrauliques et les paliers lisses apparaît après un fonctionnement prolongé.

Lorsque les deux types de ventilateurs sont tout neufs, la différence de niveaux sonores peut être relativement faible. Dans certains cas, les utilisateurs peuvent ne remarquer aucune distinction pendant les premiers mois de service.

La situation change à mesure que les heures de fonctionnement s'accumulent.

À mesure que le lubrifiant diminue progressivement dans un palier lisse, la stabilité de rotation diminue. De petits mouvements de l'arbre peuvent générer des vibrations, qui se transmettent ensuite au cadre du ventilateur et aux équipements environnants. Le résultat est souvent une augmentation des bourdonnements, des cliquetis ou des bruits mécaniques.

Les paliers hydrauliques sont spécifiquement conçus pour réduire cet effet. Comme le film d'huile reste plus stable, les mouvements de l'arbre sont minimisés et les niveaux de vibration restent plus faibles pendant une période plus longue.

Cette caractéristique est particulièrement précieuse dans les environnements où la réduction du bruit est une priorité.

Les équipements médicaux, les appareils électroniques de bureau, les dispositifs de maison intelligente, les systèmes de surveillance de sécurité et les produits grand public haut de gamme nécessitent souvent un fonctionnement silencieux pendant toute leur durée de vie. Dans ces applications, maintenir de faibles niveaux sonores peut être aussi important que maintenir le débit d'air.

La popularité croissante du marché des ventilateurs sans balaisa également accru la demande de technologies de paliers avancées. Les moteurs modernes sans balais éliminent déjà les frottements et l'usure liés aux balais. Lorsqu'ils sont associés à des paliers hydrauliques, le résultat est une solution de refroidissement exceptionnellement silencieuse capable de maintenir des performances acoustiques stables pendant des années.

Résistance à la température et adaptabilité environnementale

La chaleur est l'un des plus grands défis auxquels est confronté tout ventilateur de refroidissement.

Ironiquement, les ventilateurs de refroidissement sont souvent installés dans des environnements qui sont eux-mêmes extrêmement chauds. Les armoires de commande industrielles, les alimentations électriques, les systèmes de batteries, les équipements de communication et les stations de recharge peuvent tous générer des températures internes importantes.

Dans ces conditions, les performances du palier deviennent essentielles.

Lorsque les températures augmentent, les lubrifiants deviennent naturellement plus fluides et s'évaporent plus rapidement. Les paliers lisses traditionnels sont plus vulnérables à ce processus car leur système de lubrification dépend du maintien de l'huile stockée dans le matériau du palier.

Les paliers hydrauliques offrent un avantage considérable car leur système de lubrification dynamique redistribue continuellement l'huile pendant le fonctionnement. Cela aide à maintenir un film lubrifiant plus constant même lorsque les températures fluctuent.

Par conséquent, les ventilateurs à palier hydraulique présentent souvent une plus grande stabilité dans les environnements à haute température et sont moins susceptibles de subir une dégradation prématurée des performances.

Cet avantage est devenu de plus en plus important à mesure que les appareils électroniques continuent de devenir plus compacts tout en générant simultanément davantage de chaleur.

Le matériel d'intelligence artificielle, les systèmes informatiques en périphérie, les équipements de stockage d'énergie et les infrastructures de recharge pour véhicules électriques nécessitent tous des solutions de gestion thermique fiables capables de fonctionner dans des conditions environnementales difficiles. De nombreux fabricants préfèrent donc les ventilateurs à palier hydraulique lors de la conception de produits destinés à une longue durée de service et à un fonctionnement continu.

Orientation d'installation et fiabilité

Un autre facteur souvent négligé lors de la sélection d'un ventilateur est l'orientation d'installation.

Tous les ventilateurs de refroidissement ne fonctionnent pas dans la même position physique. Certains sont montés verticalement, d'autres horizontalement, et de nombreux systèmes industriels nécessitent que les ventilateurs fonctionnent selon différents angles en fonction de la conception de l'équipement.

Les paliers lisses traditionnels offrent généralement leurs meilleures performances lorsqu'ils sont montés verticalement. Dans les installations horizontales, la gravité peut progressivement influencer la répartition du lubrifiant à l'intérieur du palier. Sur de longues périodes, une lubrification inégale peut accélérer l'usure et réduire la durée de fonctionnement.

Les paliers hydrauliques sont beaucoup moins sensibles à l'orientation de montage, car leur mécanisme interne de circulation d'huile aide à maintenir la lubrification quelle que soit la position du ventilateur.

Cette flexibilité offre aux concepteurs d'équipements une plus grande liberté lors du développement de systèmes de refroidissement pour des produits compacts où l'espace d'installation est limité.

Par exemple, les équipements de communication modernes, les contrôleurs industriels intégrés et les appareils électroniques compacts nécessitent fréquemment des configurations de montage inhabituelles. Dans ces situations, la technologie des paliers hydrauliques apporte une couche supplémentaire de fiabilité qui peut contribuer à prolonger la durée de vie globale du produit.

La capacité à maintenir des performances constantes selon différentes orientations d'installation est l'une des raisons pour lesquelles les paliers hydrauliques sont devenus de plus en plus courants dans les solutions de refroidissement avancées dans les industries du monde entier.

Dans la section suivante, nous comparerons les attentes réelles en matière de durée de service des ventilateurs à palier hydraulique et à palier lisse, examinerons le débat entre coût et valeur, et explorerons pourquoi des secteurs tels que la recharge pour véhicules électriques, les équipements médicaux, les systèmes de réfrigération et l'automatisation industrielle choisissent de plus en plus la technologie des paliers hydrauliques malgré son prix d'achat initial plus élevé.

Comparaison de la durée de service et analyse des coûts à long terme

Lors du choix d'un ventilateur de refroidissement, de nombreux acheteurs se concentrent naturellement sur le prix d'achat. Bien que le coût initial soit une considération importante, les ingénieurs expérimentés évaluent souvent un ventilateur en fonction de son coût total de possession plutôt que de son seul prix de vente.

Cette approche devient particulièrement importante lors de la comparaison des paliers hydrauliques avec les paliers lisses.

Un ventilateur à palier lisse offre généralement un prix d'achat inférieur, car sa structure interne est relativement simple et ses coûts de fabrication sont plus faibles. Pour les produits qui ne fonctionnent que quelques heures par jour, cela peut être un excellent choix. Les appareils électroménagers, les équipements éducatifs, les accessoires de bureau et de nombreux appareils électroniques grand public continuent d'utiliser des ventilateurs à palier lisse avec succès, car leurs conditions de fonctionnement sont relativement modérées.

Cependant, les équipements industriels suivent un modèle très différent.

Les systèmes de fabrication, les infrastructures de communication, les dispositifs médicaux, les équipements de réfrigération et l'automatisation commerciale fonctionnent fréquemment vingt-quatre heures sur vingt-quatre, sept jours sur sept. Dans ces environnements, même une seule panne de ventilateur peut nécessiter un arrêt de production, une maintenance sur site, de la main-d'œuvre de remplacement, des frais de transport et un support client.

Le coût réel du remplacement d'un ventilateur défaillant dépasse souvent la différence de coût entre deux technologies de paliers.

Les paliers hydrauliques ont été développés pour réduire ces risques à long terme. Leur système de lubrification dynamique ralentit l'usure interne, permettant au ventilateur de maintenir une performance de rotation stable pendant une période beaucoup plus longue. Au lieu de se concentrer uniquement sur la durée de fonctionnement d'un ventilateur, les ingénieurs prennent également en compte la constance de ses performances pendant toute sa durée de service.

Un ventilateur de refroidissement qui continue à fournir un débit d'air stable après des années de fonctionnement continu contribue directement à la fiabilité de l'ensemble du système électronique.

Pour cette raison, de nombreux fabricants d'équipements évaluent désormais la technologie des paliers comme faisant partie de leur stratégie globale de qualité des produits plutôt que de la considérer comme un simple choix de composant.

Quelles applications bénéficient le plus des paliers hydrauliques ?

Les différentes industries ont des exigences de refroidissement différentes, et aucune technologie de palier unique n'est idéale pour toutes les situations. Le meilleur choix dépend de la température de fonctionnement, de la durée de service prévue, de l'accessibilité pour la maintenance et de la valeur globale du produit.

Les ventilateurs à palier hydraulique sont particulièrement adaptés aux applications où la fiabilité est essentielle.

Les équipements d'automatisation industrielle en sont un exemple. Les lignes de production fonctionnent souvent en continu avec un temps d'arrêt minimal. Un refroidissement stable protège les variateurs de moteur, les contrôleurs PLC, les onduleurs et les alimentations contre les températures excessives. Un ventilateur de refroidissement CC fiable aide à maintenir l'efficacité de production tout en réduisant la maintenance imprévue.

Les équipements médicaux représentent une autre application importante. Les instruments de diagnostic, les analyseurs de laboratoire, les systèmes d'imagerie et les dispositifs de surveillance des patients nécessitent des performances de refroidissement constantes, car une surchauffe peut affecter la précision des mesures ou la stabilité des équipements. Les hôpitaux préfèrent également des équipements silencieux, ce qui rend les ventilateurs à palier hydraulique à faible bruit particulièrement attrayants.

Les infrastructures de communication imposent des exigences similaires aux systèmes de refroidissement. Les stations de base, les armoires réseau, les équipements à fibre optique et les salles de serveurs génèrent une chaleur importante en permanence. Dans ces installations, le remplacement d'un ventilateur de refroidissement défaillant peut entraîner des interruptions de service et une maintenance coûteuse sur site. Les paliers hydrauliques longue durée contribuent à réduire ces risques opérationnels.

La croissance rapide des stations de recharge pour véhicules électriques a créé un autre marché en expansion pour les technologies de refroidissement avancées. Les chargeurs rapides génèrent une chaleur considérable lors d'un fonctionnement à haute puissance, en particulier dans les environnements extérieurs exposés aux variations saisonnières de température. Un refroidissement fiable soutient directement l'efficacité de la recharge et la longévité des composants électroniques.L'efficacité de la recharge et la longévité des composants électroniques.

Les systèmes de réfrigération commerciale bénéficient également de la technologie des paliers hydrauliques. Les refroidisseurs de boissons, les réfrigérateurs de présentation, les caves à vin, les distributeurs automatiques et les équipements de stockage frigorifique dépendent d'un flux d'air continu pour maintenir des températures stables. Comme ces systèmes fonctionnent souvent à chaque heure de chaque jour, la durabilité des paliers devient un élément essentiel de conception.

Quand les paliers lisses continuent d'offrir une excellente valeur

Bien que les paliers hydrauliques offrent de nombreux avantages en matière de performances, les paliers lisses restent une partie importante du marché actuel des ventilateurs de refroidissement.

Les produits grand public sensibles au coût ne nécessitent souvent pas des durées de fonctionnement extrêmement longues. Un téléviseur, une imprimante, un organiseur de bureau ou un appareil éducatif peut fonctionner seulement quelques heures par jour dans des conditions environnementales modérées.

Dans ces applications, les ventilateurs à palier lisse continuent d'offrir un refroidissement fiable tout en aidant les fabricants à maintenir des prix compétitifs.

Les produits électroniques compacts alimentés par une configurationventilateur 5 voltssont un autre exemple courant. Les équipements portables, les accessoires alimentés par USB, les mini projecteurs, les petits appareils réseau et les cartes de développement compactes privilégient souvent une faible consommation d'énergie, une taille réduite et un prix abordable.

Pour les produits ayant des cycles de fonctionnement intermittents, la technologie des paliers lisses continue d'offrir un équilibre efficace entre performances et coût.

Plutôt que de considérer un type de palier comme universellement supérieur, les ingénieurs professionnels associent la technologie des paliers aux exigences réelles de fonctionnement de chaque application.

Pourquoi les moteurs sans balais ont changé l'industrie des ventilateurs de refroidissement

La technologie des paliers n'est qu'une partie du développement moderne des ventilateurs de refroidissement.

Au cours de la dernière décennie, la technologie des moteurs sans balais a transformé l'industrie en améliorant l'efficacité, en réduisant la maintenance et en prolongeant la durée de vie des produits.

Les moteurs à balais traditionnels reposent sur un contact physique entre les balais en carbone et le collecteur pour transférer le courant électrique. À mesure que ces composants s'usent, la friction augmente, l'efficacité diminue et une maintenance devient finalement nécessaire.

Un ventilateur sans balais élimine cette limitation en remplaçant la commutation mécanique par un contrôle électronique. Sans usure des balais en carbone, les moteurs sans balais fonctionnent plus efficacement tout en produisant moins de chaleur et en améliorant considérablement la fiabilité à long terme.

Lorsque les moteurs sans balais sont associés à des roulements hydrauliques, les avantages se complètent remarquablement bien.

Le moteur sans balais réduit l'usure électrique et mécanique à l'intérieur du moteur lui-même, tandis que le roulement hydraulique minimise la friction autour de l'arbre rotatif. Ensemble, ces technologies créent un ventilateur de refroidissement capable de maintenir un débit d'air stable, de faibles vibrations, un fonctionnement silencieux et des performances fiables pendant des périodes de service prolongées.

Pour cette raison, la majorité des solutions de refroidissement industriel haut de gamme d'aujourd'hui utilisent à la fois la technologie des moteurs sans balais et des conceptions à roulements hydrauliques.

La demande croissante en matériel d'intelligence artificielle, en systèmes d'énergie renouvelable, en robotique industrielle, en fabrication intelligente et en équipements de communication avancés continue d'accélérer l'adoption de ces solutions de refroidissement haute performance dans le monde entier.

Dans la dernière section, nous présenterons comment Chungfo Fan applique des procédés de fabrication avancés, des tests et un contrôle qualité rigoureux pour produire des ventilateurs de refroidissement fiables, tout en fournissant des conseils pratiques pour choisir la technologie de roulement adaptée à différents projets et en répondant à certaines des questions les plus fréquemment posées par les ingénieurs et les acheteurs.
