1.Réponse rapide

Avant d'intégrer un ventilateur de refroidissement 12025 dans la conception d'un équipement, les ingénieurs doivent vérifier bien plus que la taille physique du ventilateur. Les spécifications les plus importantes incluent les dimensions du cadre, la tension nominale, la plage de tension de fonctionnement, le courant nominal, la puissance d'entrée, la vitesse de rotation, le débit d'air maximal, la pression statique, le niveau sonore, le type de roulement, la durée de vie prévue, la température de fonctionnement, l'humidité, les fonctions de protection, l'interface de contrôle, la configuration des fils, le matériau et les certifications applicables.

Un ventilateur 12025 désigne normalement un ventilateur avec une taille de cadre nominale de 120 mm × 120 mm et une épaisseur de 25 mm. Cette taille est largement utilisée car elle offre un équilibre utile entre la capacité de débit d'air, la zone d'installation, la consommation d'énergie et l'espace d'encombrement. Cependant, deux ventilateurs ayant les mêmes dimensions de 120 × 120 × 25 mm peuvent présenter des caractéristiques de performance très différentes.

Par exemple, les spécifications publiées pour les produits 12025 montrent que les modèles 12 V peuvent aller de versions à vitesse relativement faible avec un débit d'air d'environ 56 CFM à des versions à haute vitesse dépassant 90 ou même 100 CFM, selon le moteur, la conception des pales, le système de roulement et le point de fonctionnement. Des variations similaires existent parmi les modèles 24 V.

Par conséquent, le processus de sélection correct doit commencer par les besoins en refroidissement de l'équipement plutôt que par une simple recherche d'un ventilateur 12025 par taille.

Pour la plupart des applications, les ingénieurs doivent d'abord répondre à cinq questions.

1.Le ventilateur 12025 s'adapte-t-il physiquement à l'espace d'installation disponible ?

2.Sa tension nominale correspond-elle à l'architecture électrique de l'équipement ?

3.Peut-il fournir un débit d'air suffisant à la résistance réelle du système ?

4.Ses caractéristiques de bruit, de température, de vibration et de durée de vie peuvent-elles satisfaire l'application ?

5.Son interface électrique et sa fonction de contrôle correspondent-elles au contrôleur de l'équipement ?

Si l'on répond à ces cinq questions avant l'approvisionnement, de nombreux problèmes d'intégration courants peuvent être évités.

2.Points clés

La première spécification à confirmer est la dimension physique réelle. Un ventilateur de refroidissement 12025 typique mesure environ 120 mm × 120 mm × 25 mm, mais les dimensions des trous de montage, la position de sortie du câble, la taille du connecteur et le dégagement environnant doivent également être vérifiés.

La deuxième spécification importante est la tension. Un ventilateur 12v cc et une version 24 V peuvent avoir les mêmes dimensions physiques tout en nécessitant des conditions électriques complètement différentes. Les produits publiés démontrent que les ventilateurs 12025 sont disponibles en versions 12 V et 24 V, avec des exigences de courant et de puissance différentes.

La troisième considération est le débit d'air. Le débit d'air maximal est normalement mesuré dans des conditions relativement ouvertes. Il ne doit pas être automatiquement considéré comme le débit d'air disponible une fois le ventilateur installé à l'intérieur d'une machine réelle.

La quatrième considération est la pression statique. Un ventilateur installé derrière un filtre, un échangeur de chaleur, une grille, un conduit, un boîtier ou un assemblage électronique dense peut nécessiter une capacité de pression plus forte qu'une application de refroidissement à l'air libre.

La cinquième considération est la performance acoustique. Une vitesse plus élevée peut augmenter le débit d'air et la pression, mais elle peut aussi augmenter le bruit. Certains modèles 12025 publiés proposent des versions à vitesse plus faible pour un fonctionnement plus silencieux et des versions à vitesse plus élevée pour une meilleure performance de refroidissement.

La sixième considération est la fiabilité. Le type de roulement, la conception du moteur, la température de fonctionnement, l'humidité, la poussière, les vibrations et les heures de fonctionnement continu influencent tous la durée de vie.

Enfin, le ventilateur doit être évalué comme faisant partie du système thermique complet plutôt que comme un composant indépendant.

3.Comprendre ce que signifie réellement 12025

Le nom 12025 est principalement une désignation dimensionnelle.

Dans un système de dénomination conventionnel des ventilateurs axiaux, 120 indique généralement une largeur et une longueur de cadre nominales d'environ 120 mm, tandis que 25 indique une épaisseur de cadre approximative de 25 mm.

Par conséquent, un ventilateur de refroidissement 12025 standard est généralement conçu autour d'un facteur de forme de 120 mm × 120 mm × 25 mm.

Ce format dimensionnel est utile car les ingénieurs peuvent rapidement déterminer si un ventilateur peut s'adapter à un boîtier d'équipement particulier. Cependant, le numéro de modèle lui-même ne vous indique pas le débit d'air, la pression, la vitesse, le courant, le bruit, le type de roulement ou la durée de vie.

Cette distinction est extrêmement importante lors de l'approvisionnement.

Par exemple, un ventilateur 12025 peut fonctionner à 1 500 tr/min, tandis qu'un autre peut fonctionner au-dessus de 3 000 tr/min. L'un peut être optimisé pour un faible niveau sonore, tandis qu'un autre peut privilégier la pression statique. L'un peut utiliser des roulements à manchon, tandis qu'un autre peut utiliser des roulements à billes doubles. Certains modèles peuvent également inclure un contrôle de vitesse PWM, un retour de vitesse FG, une sortie d'alarme RD, un redémarrage automatique ou une protection étanche.

Par conséquent, « 12025 » doit être considéré comme le point de départ du processus de sélection, et non comme la spécification finale.

4.Vérifiez d'abord les dimensions d'installation

Avant de comparer les spécifications électriques ou de débit d'air, vérifiez l'interface mécanique.

L'exigence la plus fondamentale est la taille globale du ventilateur. Une configuration standard 12025 occupe environ 120 mm × 120 mm de zone de montage et a une épaisseur nominale de 25 mm.

Cependant, les ingénieurs doivent également vérifier les détails suivants :

Espacement des trous de montage,Diamètre des trous de montage,Type de vis,Épaisseur du cadre,Position de sortie du câble,Emplacement du connecteur,Orientation du ventilateur,Dégagement autour de l'entrée,Dégagement autour de la sortie,Interférence potentielle avec les composants voisins.

Un ventilateur peut techniquement avoir les dimensions 12025 correctes mais rester inadapté si son câble sort vers un dissipateur thermique, un connecteur PCB, un support structurel ou un mécanisme mobile.

Le dégagement à l'entrée et à la sortie compte également. Si le côté aspiration est placé directement contre un mur, un filtre ou une ouverture étroite, le ventilateur peut ne pas recevoir assez d'air. Si la sortie est bloquée par une grille ou un échangeur thermique, la résistance du système peut augmenter de manière significative.

C'est pourquoi l'intégration mécanique doit être vérifiée en utilisant la structure réelle de l'équipement plutôt qu'un simple dessin coté.

5.Vérifiez la tension nominale et la tension de fonctionnement

La compatibilité de tension est l'une des exigences électriques les plus fondamentales.

Un ventilateur 12v dc est conçu autour d'un système d'alimentation 12 V DC, tandis qu'une version 24 V est destinée à un système 24 V DC. La tension nominale n'est pas interchangeable simplement parce que les dimensions mécaniques sont identiques.

Les spécifications publiées pour le 12025 montrent des exemples de produits 12 V et 24 V, avec des plages de fonctionnement telles qu'environ 7,0 à 13,8 V pour certains modèles 12 V et environ 14,0 à 27,6 V pour certains modèles 24 V.

Cela signifie que les ingénieurs ne doivent pas seulement regarder la tension nominale. La plage de tension de fonctionnement réelle doit également être vérifiée.

Pour les équipements alimentés par une alimentation DC régulée, cela peut être relativement simple.

Pour les équipements alimentés par batterie, les systèmes de contrôle industriels, les véhicules, les équipements de télécommunication ou les systèmes présentant des fluctuations de tension, la plage de fonctionnement devient beaucoup plus importante.

Si le ventilateur doit fonctionner à une tension en dehors de sa plage spécifiée, plusieurs problèmes peuvent survenir, notamment un échec au démarrage, un fonctionnement instable, un courant excessif, une durée de vie réduite du moteur ou un bruit anormal.

6.Comparez le courant nominal et la puissance d'entrée

Le courant nominal détermine la quantité de courant électrique que le ventilateur consomme normalement dans ses conditions de fonctionnement spécifiées.

La puissance d'entrée peut généralement être estimée en utilisant la relation :

Puissance d'entrée = Tension × Courant

Par exemple, un ventilateur 12 V consommant 0,25 A a une entrée électrique nominale d'environ 3 W.

Un ventilateur 24 Vconsommant 0,20 A a une entrée électrique nominale d'environ 4,8 W.

Les tableaux de produits 12025 publiés démontrent à quel point le courant et la puissance peuvent varier considérablement entre différentes versions de vitesse, même lorsque la taille physique reste identique.

Ceci est important lors de l'intégration de plusieurs ventilateurs.

Supposons qu'une armoire d'équipement utilise six ventilateurs. Une différence de seulement 1 W par ventilateur pourrait entraîner environ 6 W de consommation électrique et de génération de chaleur supplémentaires.

Les ingénieurs doivent donc prendre en compte à la fois la consommation électrique propre du ventilateur et la capacité de l'alimentation électrique de l'équipement.

Le contrôleur, le connecteur, le câblage, le fusible, les pistes de PCB et les composants de commutation doivent également être dimensionnés de manière appropriée.

7.Évaluez soigneusement le régime (RPM)

Le régime (RPM) indique la vitesse de rotation de la turbine.

Un régime plus élevé peut potentiellement augmenter le débit d'air et la pression, mais la vitesse seule ne détermine pas les performances de refroidissement.

La géométrie des pales, l'efficacité du moteur, la conception du cadre, les conditions d'entrée et la résistance du système influencent tous les performances réelles.

Par exemple, les produits 12025 disponibles présentent des versions fonctionnant autour de 1 500 tr/min, 1 800 tr/min, 2 000 tr/min, 2 200 tr/min, 2 500 tr/min, 2 800 tr/min, 3 000 tr/min et au-delà de 3 000 tr/min.

Cette large gamme explique pourquoi sélectionner un ventilateur simplement par sa taille peut donner de mauvais résultats.

Si une enceinte électronique nécessite un fonctionnement silencieux, un modèle à vitesse plus faible peut être plus approprié.

Si l'équipement contient un échangeur de chaleur haute densité ou une forte résistance au flux d'air, un modèle à pression plus élevée peut être nécessaire.

Le régime cible doit donc être déterminé en tenant compte du débit d'air, de la pression, du bruit et des exigences thermiques.

8.Vérifiez le débit d'air maximal

Le débit d'air est l'une des spécifications les plus fréquemment recherchées lors de la sélection d'un ventilateur de refroidissement.

Il peut être exprimé en CFM ou en mètres cubes par minute.

Le CFM est couramment utilisé dans les spécifications internationales des ventilateurs. Cependant, la valeur du débit d'air maximal doit être interprétée avec prudence.

Le débit d'air maximal représente généralement une condition avec une résistance du système relativement faible. Une fois le ventilateur installé dans l'équipement, les filtres, les grilles, les conduits, les dissipateurs thermiques et d'autres composants créent une résistance.

Le débit d'air de fonctionnement réel peut donc être inférieur au débit d'air maximal annoncé.

Par exemple, les modèles 12025 publiés peuvent fournir un débit d'air allant d'environ 50 CFM à plus de 100 CFM selon la tension, la vitesse et la conception.

Par conséquent, un ingénieur devrait se demander :

Quel débit d'air est requis à la pression réelle du système ?

Cette question est plus utile que de demander uniquement :

Quel est le CFM maximal ?

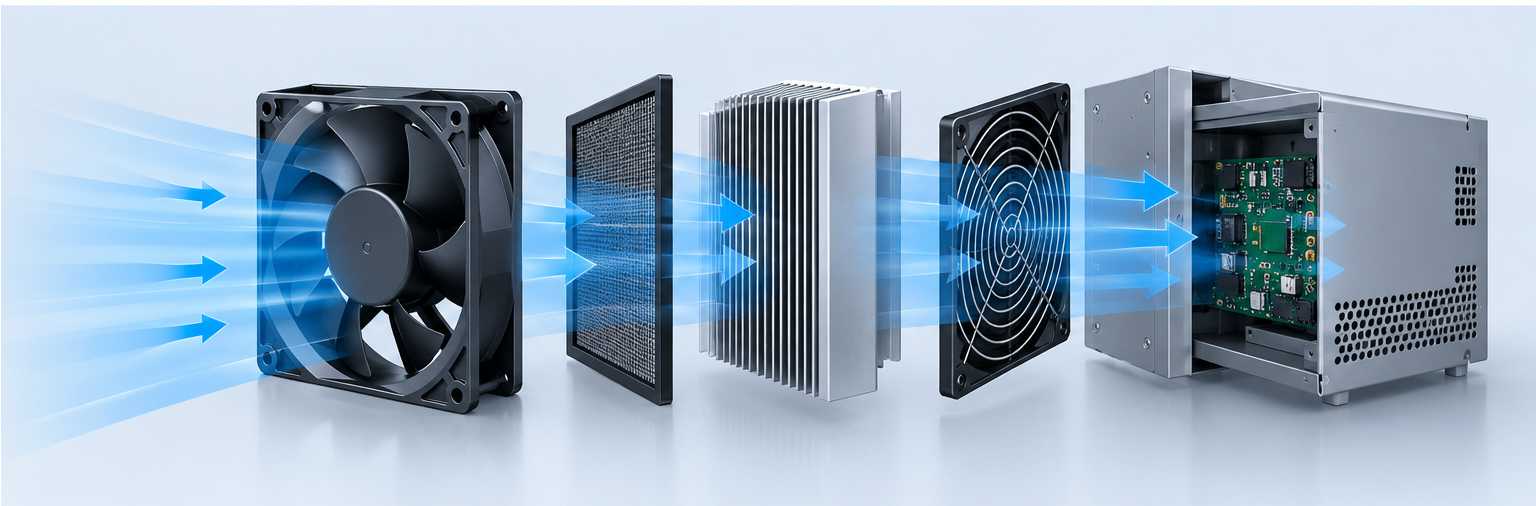

9.Vérifiez la pression statique

La pression statique est particulièrement importante lorsque le ventilateur doit pousser l'air à travers une résistance.

Les sources de résistance typiques incluent :

Les filtres à air,Les écrans anti-poussière,Les échangeurs de chaleur,Les radiateurs,Les composants électroniques,Les ouvertures de ventilation étroites,Les grilles de protection,Les longs conduits,Les agencements d'équipement denses.

Si une application contient une résistance importante, un ventilateur avec un débit d'air maximal élevé mais une pression insuffisante peut fonctionner moins bien que prévu.

Par exemple, les modèles 12025 publiés montrent des valeurs de pression statique allant d'environ 1 à plus de 10 mmH2O selon la conception et la vitesse.

Cela démontre pourquoi le débit d'air et la pression statique doivent toujours être évalués ensemble.

10.Utilisez la courbe de ventilateur au lieu de regarder un seul chiffre

Le document technique le plus utile pour la sélection d'un ventilateur est souvent la courbe P-Q, également appelée courbe pression-débit.

La courbe montre la relation entre le débit d'air et la pression statique.

À faible résistance du système, le ventilateur peut déplacer plus d'air.

À mesure que la résistance du système augmente, le débit d'air réel diminue.

Le point de fonctionnement correct est déterminé par l'intersection entre la courbe du ventilateur et la courbe de résistance du système.

Ce concept est particulièrement important pour les équipements industriels fermés.

Un ventilateur annoncé à 80 CFM ne délivre pas nécessairement 80 CFM après installation.

La bonne question est de savoir s'il peut fournir le débit d'air requis à la pression créée par l'équipement.

Par conséquent, lors de l'évaluation d'un ventilateur 12025, demandez la courbe P-Q du fabricant dans la mesure du possible.

11.Vérifiez le niveau sonore

Le bruit est une autre considération majeure.

Les modèles 12025 publiés présentent des niveaux sonores allant de la plage élevée de 20 dB(A) pour certaines configurations à basse vitesse à plus de 40 dB(A) pour les modèles à plus haute vitesse.

Un objectif de débit d'air plus élevé peut donc créer un compromis acoustique.

Pour les équipements de bureau, les dispositifs médicaux, les instruments de laboratoire, les appareils résidentiels et autres produits sensibles au bruit, le bruit doit être pris en compte lors de la sélection initiale du ventilateur plutôt qu'après l'assemblage du prototype.

Les facteurs suivants peuvent influencer le bruit perçu :

RPM du ventilateur,Géométrie des pales,Commutation du moteur,État des roulements,Turbulence de l'air,Conception de la grille,Vibration de montage,Résonance du boîtier

Des canaux d'air mal conçus peuvent également créer un bruit de turbulence important même lorsque le ventilateur lui-même a un indice de bruit relativement faible.

12.Choisissez le bon type de roulement

Le choix du roulement affecte la fiabilité, le bruit, l'orientation de l'installation, la tolérance à la température et la durée de vie.

Les options de roulement courantes incluent les paliers lisses, les paliers hydrauliques et les roulements à billes.

Certains ventilateurs 12025 publiés sont proposés avec des paliers lisses ou hydrauliques, tandis que d'autres utilisent deux roulements à billes.

Les ventilateurs à paliers lisses peuvent convenir aux applications sensibles aux coûts et à certaines conditions environnementales.

Les ventilateurs à roulements à billes sont souvent envisagés lorsque le fonctionnement continu, une température plus élevée, l'orientation de l'installation ou une durée de vie plus longue sont importants.

Cependant, les ingénieurs ne doivent pas supposer qu'un type de roulement est automatiquement approprié pour chaque application.

La température réelle, les heures de fonctionnement, le sens de montage, les vibrations, la poussière, l'humidité et la durée de vie requise doivent être évalués ensemble.

13.Vérifiez la température et l'humidité de fonctionnement

Les conditions environnementales de l'équipement peuvent être très différentes de la température à l'intérieur de l'usine.

Un ventilateur utilisé dans une armoire de serveur, une armoire industrielle, un système de réfrigération, un système de charge ou un appareil extérieur peut être exposé à des températures élevées.

Les spécifications publiées pour le 12025 indiquent des plages de fonctionnement telles qu'environ moins 10 °C à plus 70 °C pour certains modèles à paliers lisses et moins 20 °C à plus 80 °C pour certains modèles à roulements à billes.

Ces valeurs sont des exemples plutôt que des exigences universelles.

Les ingénieurs doivent demander la spécification environnementale exacte du modèle sélectionné.

L'humidité doit également être prise en compte.

Une humidité élevée, la condensation, la poussière, le brouillard salin et les gaz corrosifs peuvent nécessiter des matériaux spéciaux ou un traitement protecteur.

14.Considérer la protection IP

Pour les équipements exposés à l'eau, à la poussière, à la condensation ou aux environnements extérieurs, la protection IP peut être critique.

Certaines familles de produits 12025 offrent des options telles que IP54, IP55, IP56, IP66, IP67 ou IP68.

Cependant, l'indice IP ne doit pas être considéré comme une caractéristique universelle de chaque ventilateur 12025.

L'ingénieur doit confirmer l'indice IP exact du modèle sélectionné.

Un ventilateur avec indice IP peut également nécessiter une étanchéité appropriée des câbles, une protection des connecteurs, une conception de joint de montage et une intégration dans l'armoire.

Le niveau de protection final du système dépend de l'assemblage complet plutôt que du ventilateur seul.

15.Vérifier les fonctions de contrôle et de rétroaction

Les équipements modernes peuvent nécessiter plus de deux fils d'alimentation.

Un ventilateur CC de base peut utiliser des connexions d'alimentation positive et négative.

Des configurations plus avancées peuvent inclure :

Rétroaction de vitesse FG,Sortie d'alarme RD,Contrôle de vitesse PWM,Contrôle lié à la température,Redémarrage automatique,Protection contre le rotor bloqué,Protection contre l'inversion de polarité.

Ces fonctions peuvent aider le contrôleur de l'équipement à surveiller et à réguler le fonctionnement du ventilateur.

Par exemple, le PWM peut permettre à un contrôleur d'ajuster la vitesse du ventilateur en fonction de la charge thermique.

La rétroaction FG peut fournir des informations sur la vitesse de rotation.

RD peut indiquer une condition de défaut.

Si l'équipement nécessite ces fonctions, elles doivent être spécifiées avant l'achat d'échantillons.

16.Vérifier la configuration du connecteur et des fils

L'intégration électrique peut échouer même lorsque la tension et le courant sont corrects.

Le connecteur peut ne pas correspondre.

La longueur du fil peut ne pas être suffisante.

La polarité peut différer.

La définition des broches peut être différente.

La section du fil peut ne pas convenir à l'installation.

Certains ventilateurs 12025 utilisent deux fils, tandis que d'autres configurations peuvent utiliser trois ou quatre fils pour les fonctions de détection ou PWM.

Par conséquent, les ingénieurs doivent confirmer :

Le nombre de fils,La couleur des fils,Le modèle de connecteur,La définition des broches,La longueur des fils,La section des fils,La polarité,Le type de signal,La méthode de verrouillage du connecteur.

Ces détails doivent apparaître clairement dans les spécifications techniques.

17.Vérifier les fonctions de protection du moteur

Un ventilateur fiable doit être évalué en fonction des conditions de fonctionnement anormales.

Les fonctions de protection utiles peuvent inclure la protection contre le rotor bloqué, le redémarrage automatique, la protection contre l'inversion de polarité et la protection thermique.

Un ventilateur bloqué peut créer une condition de fonctionnement significativement différente d'un fonctionnement normal.

Si la rotation de la turbine est empêchée par un corps étranger, une accumulation de poussière, une interférence mécanique ou un problème d'installation, le moteur peut se comporter différemment.

Pour les équipements devant fonctionner sans surveillance pendant de longues périodes, des fonctions de protection doivent donc être incluses dans les critères de sélection du ventilateur.

18.Évaluer les matériaux

Les matériaux du cadre et de la turbine influencent la résistance mécanique, la résistance à la température, la résistance au feu, la résistance chimique et la stabilité à long terme.

De nombreux produits 12025 utilisent des plastiques techniques tels que le PBT.

Une spécification 12025 publiée indique du PBT avec un matériau ignifuge UL94V-0 pour le cadre et la turbine.

Le choix des matériaux doit correspondre à l'application.

Les équipements industriels peuvent nécessiter une meilleure résistance à la température.

Les équipements électriques peuvent nécessiter des matériaux ignifuges.

Les applications extérieures peuvent nécessiter une meilleure résistance environnementale.

Les équipements médicaux ou de laboratoire peuvent avoir des exigences supplémentaires en matière de matériaux et de nettoyage.

19.Vérifier la fiabilité et la durée de vie prévue

La durée de vie du ventilateur doit être considérée en fonction des conditions de fonctionnement.

Un fabricant peut fournir une estimation de la durée de vie dans des conditions de température et de fonctionnement spécifiées.

Par exemple, une spécification de ventilateur axial CC 120 × 120 × 25 mm de China Chungfo Fan répertorie des options de roulement à manchon ou à double bille et indique une durée de vie allant jusqu'à 50 000 heures à 25°C pour la configuration concernée.

Ce chiffre ne doit pas être interprété comme une garantie que chaque ventilateur fonctionnera exactement pendant 50 000 heures.

La durée de vie réelle peut être affectée par :

La température ambiante,Le type de roulement,Le régime (RPM),Les heures de fonctionnement,Les vibrations,Humidité,Poussière,Contrainte électrique,Orientation d'installation,Conditions de maintenance.

L'approche correcte consiste à évaluer la durée de vie prévue dans l'environnement d'application réel.

20.Vérifier les exigences de certification

Différentes industries peuvent avoir des exigences de certification différentes.

Selon le marché cible et la catégorie d'équipement, les ingénieurs peuvent avoir besoin de prendre en compte des certifications ou des exigences de conformité liées à la sécurité électrique, aux matériaux, à la compatibilité électromagnétique, aux réglementations environnementales ou à la résistance au feu.

Les spécifications publiées des ventilateurs 12025 peuvent indiquer des informations de conformité CE, RoHS, UL ou autres.

Cependant, la certification doit toujours être vérifiée par rapport au modèle exact.

Un fabricant peut disposer d'une certification pour une famille de produits, mais pas nécessairement pour chaque configuration personnalisée.

Pour les projets OEM, les clients doivent demander le certificat, le rapport de test ou les informations de reconnaissance des composants pertinents avant la production de masse.

21.Les versions 12 V et 24 V ne sont pas simplement interchangeables

Une erreur courante consiste à supposer qu'un ventilateur 12025 peut être sélectionné en fonction de la taille d'abord et de la tension ensuite.

Cette approche peut causer des problèmes électriques.

Un ventilateur 12 V est conçu pour une plage de fonctionnement électrique différente de celle d'un ventilateur 24 V.

Le bobinage du moteur, le circuit de commande, le courant et les caractéristiques de puissance peuvent tous différer.

Par exemple, les spécifications publiées pour les 12025 montrent des versions 12 V et 24 V avec des courants nominaux différents, même lorsque leurs plages de débit d'air et de vitesse sont similaires.

Le concepteur de l'équipement doit donc définir l'architecture électrique en premier.

Si le système utilise une alimentation de contrôle industriel 24 V, un ventilateur 12025 conçu spécifiquement pour un fonctionnement en 24 V peut simplifier l'intégration.

Si le système utilise une plateforme électronique 12 V, une version 12 V peut être plus appropriée.

22.Comment sélectionner un ventilateur 12025 pour différentes applications

Différentes applications nécessitent des priorités différentes.

Pour un boîtier électronique, le débit d'air et la pression sont généralement importants.

Pour un appareil résidentiel, le bruit et la fiabilité peuvent recevoir une plus grande attention.

Pour une armoire industrielle, la compatibilité de tension, la durée de vie, la protection et la maintenance peuvent devenir des préoccupations majeures.

Pour les équipements extérieurs, la protection environnementale peut devenir critique.

Pour les équipements alimentés par batterie, l'efficacité et la consommation d'énergie sont particulièrement importantes.

Pour les équipements médicaux ou de laboratoire, le bruit, la fiabilité, les matériaux et la traçabilité peuvent être importants.

Par conséquent, il n'existe pas de spécification 12025 « idéale » unique pour chaque application.

La spécification correcte est celle qui correspond aux exigences de fonctionnement réelles du système.

23.Tableau comparatif pour la sélection d'un ventilateur 12025

Spécification | À vérifier | Pourquoi c'est important

Taille | 120 × 120 × 25 mm | Détermine la compatibilité mécanique

Tension nominale | 12 V, 24 V ou autre | Empêche une incompatibilité électrique

Tension de fonctionnement | Tension minimale et maximale | Confirme la stabilité du fonctionnement

Courant | Courant nominal et de démarrage | Détermine les exigences en matière d'alimentation électrique

Puissance | Watts d'entrée | Affecte la consommation d'énergie et la charge thermique

RPM | Vitesse nominale | Influence le débit d'air, la pression et le bruit

Débit d'air | CFM ou m³/min | Indique la capacité de refroidissement

Pression statique | mmH2O ou Pa | Détermine les performances face à la résistance

Courbe P-Q | Relation débit d'air-pression | Aide à identifier le point de fonctionnement réel

Bruit | dB(A) | Important pour les performances acoustiques

Roulement | Palier lisse, hydraulique, à billes | Influence la durée de vie et l'adéquation environnementale

Température | Plage de température de fonctionnement | Confirme la compatibilité environnementale

Humidité | Plage d'humidité autorisée | Important pour la condensation et la fiabilité

Indice de protection IP | IP54 à IP68 selon le modèle | Protège contre la poussière et l'eau

Contrôle | PWM, FG, RD | Permet la surveillance et le contrôle de la vitesse

Protection | Rotor bloqué, redémarrage, protection contre l'inversion de polarité | Améliore la fiabilité du système

Matériau | Matériau du cadre et de la turbine | Influence la durabilité et la sécurité

Certification | Exigences du marché applicables | Soutient la conformité

Connecteur | Brochage et type de connecteur | Simplifie l'intégration électrique

Durée de vie | Durée de vie nominale dans des conditions spécifiées | Aide à la planification de la maintenance

24.Un exemple d'intégration pratique de China Chungfo Fan

Un exemple pratique peut aider à démontrer pourquoi les spécifications complètes sont importantes.

China Chungfo Fan propose une configuration de ventilateur axial sans balais CC de 120 × 120 × 25 mm conçue pour les applications de refroidissement.ventilateur axial sans balais CCLes informations publiées sur le produit listent des options de fonctionnement en 5 V, 12 V et 24 V CC, des valeurs de courant comprises approximativement entre 0,10 et 0,35 A pour la configuration listée, des vitesses d'environ 1 600 à 2 000 RPM, un débit d'air d'environ 56,56 à 73,95 CFM, un niveau sonore d'environ 25 à 33 dBA et une pression statique d'environ 1,50 à 2,50 mmAq. Les informations sur le produit listent également un matériau PBT, des options de roulement à palier lisse ou à double bille, un redémarrage automatique ou une protection contre l'inversion de polarité, ainsi qu'une durée de vie déclarée allant jusqu'à 50 000 heures à 25°C pour la configuration concernée.

Cet exemple démontre un principe d'ingénierie important.

La taille physique seule ne définit pas le ventilateur.

Les spécifications complètes définissent le ventilateur utilisable.

Supposons qu'un concepteur d'équipement ait besoin d'un ventilateur de 120 × 120 × 25 mm pour une armoire électronique compacte.

Le concepteur doit d'abord calculer la charge thermique.

Ensuite, le débit d'air requis doit être estimé.

Puis, la résistance causée par les filtres, les grilles, les dissipateurs thermiques et les canaux de circulation d'air internes doit être prise en compte.

La pression statique requise peut alors être estimée.

Ce n'est qu'après ces étapes que le concepteur doit comparer les courbes de ventilateur disponibles.

Une fois l'exigence aérodynamique confirmée, le concepteur doit vérifier la tension, le courant, le bruit, la température, le roulement, la durée de vie, le connecteur et les fonctions de contrôle.

Cette séquence réduit considérablement le risque de sélectionner un ventilateur qui s'adapte mécaniquement mais échoue thermiquement.

25.Erreurs courantes lors de l'intégration d'un ventilateur de refroidissement 12025

La première erreur consiste à sélectionner uniquement en fonction des dimensions.

La deuxième erreur consiste à sélectionner en fonction du CFM maximal sans vérifier la pression statique.

La troisième erreur consiste à ignorer la différence entre la tension nominale et la tension de fonctionnement réelle.

La quatrième erreur est d'ignorer le courant de démarrage.

La cinquième erreur est de choisir un ventilateur à haute vitesse sans tenir compte du bruit.

La sixième erreur est d'ignorer le type de roulement dans les équipements en fonctionnement continu.

La septième erreur est de supposer un indice IP sans vérifier le modèle exact.

La huitième erreur est de ne pas confirmer les définitions des connecteurs et des fils.

La neuvième erreur est de supposer que la certification d'un modèle s'applique automatiquement à un autre modèle personnalisé.

La dixième erreur est de tester le ventilateur en dehors du boîtier final et de supposer que le résultat représente le système réel.

26.Comment tester le ventilateur avant la production de masse

Les tests de prototype doivent être effectués dans des conditions qui ressemblent au produit final.

Premièrement, confirmez l'installation physique.

Deuxièmement, mesurez la tension et le courant de fonctionnement.

Troisièmement, vérifiez le comportement au démarrage.

Quatrièmement, mesurez le débit d'air ou évaluez la performance thermique.

Cinquièmement, évaluez le bruit à la position de montage finale.

Sixièmement, vérifiez les vibrations.

Septièmement, testez l'équipement à la tension minimale et maximale prévue.

Huitièmement, évaluez le fonctionnement à haute température si nécessaire.

Neuvièmement, testez les conditions anormales telles qu'un débit d'air bloqué, le cas échéant.

Dixièmement, effectuez un test de fiabilité pour les équipements fonctionnant sur de longues périodes.

Les tests doivent se concentrer sur le système complet plutôt que sur le ventilateur seul.

27.Comment créer une fiche technique de ventilateur 12025 pour l'approvisionnement

Une spécification d'approvisionnement claire peut inclure les informations suivantes.

Taille du ventilateur : 120 × 120 × 25 mm

Type de ventilateur : ventilateur axial sans balais CC

Tension nominale : 12 V ou 24 V

Plage de tension de fonctionnement : définie par le fabricant

Courant nominal : valeur spécifiée

Puissance d'entrée : valeur spécifiée

Vitesse : plage de tr/min requise

Débit d'air : CFM requis

Pression statique : mmH2O ou Pa requis

Bruit : dB(A) maximum autorisé

Roulement : type de roulement requis

Température de fonctionnement : plage requise

Humidité : plage requise

Protection : indice IP requis

Contrôle : PWM, FG, RD ou deux fils de base

Connecteur : modèle spécifié

Longueur de fil : longueur spécifiée

Matériau : exigence spécifiée

Certification : certifications de marché requises

Durée de vie prévue : heures de fonctionnement requises

Ce type de document facilite grandement la communication entre le concepteur de l'équipement, l'équipe d'achat, le fabricant de ventilateurs et le service qualité.

28.Pourquoi la personnalisation peut être importante

Un ventilateur standard 12025 peut satisfaire l'exigence mécanique de base mais ne pas répondre aux exigences complètes de l'application.

Dans les projets OEM, les fabricants peuvent être en mesure de personnaliser la tension, la vitesse, le débit d'air, la pression, le bruit, la longueur de fil, le connecteur, le roulement, le matériau, la fonction de protection et d'autres spécifications.

Cela peut être utile lorsque le produit standard a un débit d'air trop élevé, une pression insuffisante, un bruit excessif ou une interface électrique inadaptée.

Par exemple, un client peut exiger un ventilateur 12025 avec un connecteur spécifique et une fonction PWM pour un contrôle thermique automatique.

Un autre client peut exiger une version étanche pour un équipement extérieur.

Un troisième client peut privilégier un faible niveau sonore pour un appareil résidentiel.

Par conséquent, la communication technique doit se concentrer sur les exigences de fonctionnement réelles au lieu de simplement demander « un ventilateur 12025 ».

29.Processus de sélection technique recommandé

Un processus de sélection pratique peut suivre ces étapes.

La première étape consiste à définir l'espace d'installation.

La deuxième étape consiste à calculer la chaleur qui doit être évacuée.

La troisième étape consiste à estimer le débit d'air requis.

La quatrième étape consiste à estimer la résistance du système.

La cinquième étape consiste à déterminer la pression statique requise.

La sixième étape consiste à comparer les courbes de ventilateur.

La septième étape consiste à sélectionner la tension.

La huitième étape consiste à évaluer le courant et la puissance.

La neuvième étape consiste à évaluer le bruit.

La dixième étape consiste à sélectionner le roulement et l'indice de protection environnementale.

La onzième étape consiste à confirmer les fonctions de contrôle et de rétroaction.

La douzième étape consiste à vérifier le connecteur et le câblage.

La treizième étape consiste à examiner les certifications.

La quatorzième étape consiste à effectuer des tests de prototype.

La quinzième étape consiste à effectuer une validation de fiabilité avant la production en série.

Cette méthode est plus fiable que de choisir un ventilateur basé uniquement sur la désignation 12025.

30,FAQ

Q1 : Que signifie 12025 sur un ventilateur de refroidissement ?

12025 fait normalement référence à une taille nominale de ventilateur d'environ 120 mm × 120 mm × 25 mm. Il décrit le facteur de forme physique, et non les performances électriques ou aérodynamiques complètes.

Q2 : Un ventilateur 12 V 12025 est-il meilleur qu'une version 24 V ?

Aucune des deux tensions n'est universellement adaptée à chaque application. Le choix correct dépend de l'architecture électrique de l'équipement. La tension nominale et la plage de tension de fonctionnement doivent correspondre à l'alimentation électrique du système.

Q3 : Quel débit d'air un ventilateur 12025 fournit-il ?

Il n'y a pas de valeur de débit d'air unique pour chaque ventilateur 12025. Les modèles publiés montrent une large gamme en fonction de la vitesse, du moteur, de la géométrie des pales et de la conception. Certains produits fournissent environ 50 à 100 CFM ou plus.

Q4 : Pourquoi la pression statique est-elle importante ?

La pression statique indique l'efficacité avec laquelle le ventilateur peut maintenir le flux d'air face à une résistance. Elle est particulièrement importante lorsque le ventilateur fonctionne derrière des filtres, des grilles, des échangeurs de chaleur, des conduits ou des composants denses.

Q5 : Dois-je choisir un ventilateur 12025 à roulement à billes ?

Une conception à roulement à billes peut être envisagée lorsque le fonctionnement continu, la température, l'orientation du montage et la durée de vie sont importants. Le choix final doit être basé sur les conditions de fonctionnement réelles plutôt que sur le type de roulement seul.

Q6 : Un ventilateur 12025 peut-il être utilisé à l'extérieur ?

Il peut être utilisé dans des équipements extérieurs lorsque le modèle sélectionné possède un indice de protection environnementale et IP approprié. Certaines familles de produits 12025 proposent des options étanches, mais la spécification exacte du modèle doit être vérifiée.

Q7 : Un RPM plus élevé signifie-t-il toujours un meilleur refroidissement ?

Non. Un RPM plus élevé peut augmenter le flux d'air et la pression, mais il peut également augmenter le bruit et la consommation d'énergie. Le meilleur point de fonctionnement dépend du système thermique complet.

Q8 : Que dois-je demander à un fabricant de ventilateurs avant d'acheter ?

Au minimum, demandez le dessin dimensionnel, la tension nominale, la plage de tension de fonctionnement, le courant, la puissance, le RPM, le flux d'air, la pression statique, la courbe P-Q, le bruit, le type de roulement, la plage de température, la plage d'humidité, les fonctions de protection, la configuration des fils, les informations sur le connecteur, la certification et la durée de vie prévue.

Q9 : Le même cadre 12025 peut-il être personnalisé pour différentes applications ?

Oui. Selon le fabricant et les exigences du projet, une personnalisation peut être disponible pour la tension, la vitesse, le flux d'air, la pression, le bruit, le roulement, le fil, le connecteur, les fonctions de contrôle, les matériaux et la protection environnementale.

Q10 : Quelle est la spécification la plus importante lors de l'intégration d'un ventilateur 12025 ?

Il n'existe pas de spécification unique suffisante pour chaque projet. L'approche la plus importante consiste à adapter le flux d'air et la pression statique au système thermique réel, puis à vérifier la tension, le bruit, la fiabilité, les conditions environnementales, l'interface de contrôle et la compatibilité mécanique.

31.Liste de contrôle finale avant l'intégration d'un ventilateur de refroidissement 12025

Avant d'approuver un ventilateur 12025 pour la production, les ingénieurs peuvent utiliser cette liste de contrôle.

Confirmez les dimensions d'installation de 120 × 120 × 25 mm.

Confirmez les dimensions des trous de montage.

Confirmez la tension nominale.

Confirmez la plage de tension de fonctionnement.

Confirmez le courant nominal et de démarrage.

Confirmez la puissance d'entrée.

Confirmez le RPM.

Confirmez le flux d'air maximal.

Confirmez la pression statique.

Examinez la courbe P-Q.

Confirmez le niveau sonore.

Confirmez le type de roulement.

Confirmez la température de fonctionnement.

Confirmez l'humidité.

Confirmez la protection IP si nécessaire.

Confirmez la protection du moteur.

Confirmez les fonctions PWM, FG ou RD si nécessaire.

Confirmez la longueur du fil et le connecteur.

Confirmez le matériau et l'indice d'inflammabilité.

Confirmez la certification.

Confirmez la durée de vie prévue.

Testez le ventilateur dans l'équipement réel.

Vérifiez les performances thermiques sous une résistance système réaliste.

Vérifier les performances acoustiques après l'installation.

Vérifier la fiabilité avant la production de masse.

Un ventilateur de refroidissement 12025 peut sembler être un composant standardisé simple, mais ses performances réelles dépendent de la relation entre l'entrée électrique, la conception du moteur, la géométrie des pales, la résistance au flux d'air, les conditions environnementales et l'architecture du système.

Pour cette raison, les ingénieurs ne devraient pas choisir un ventilateur simplement parce que les dimensions sont correctes. La bonne solution 12025 est celle qui peut répondre aux performances thermiques requises tout en satisfaisant également aux exigences électriques, acoustiques, mécaniques, environnementales, de fiabilité et de conformité.

Pour les applications OEM et industrielles, travailler directement avec un fabricant tel que China Chungfo Fan peut également faciliter l'évaluation de différentes configurations de tension, de vitesse, de flux d'air, de pression, de roulement, de connecteur, de protection et de contrôle avant de finaliser les spécifications de production.
