Lorsque les ingénieurs conçoivent un boîtier en plastique contenant des composants électroniques, des moteurs, des alimentations, des cartes de contrôle, des capteurs ou d'autres dispositifs générateurs de chaleur, l'une des questions les plus importantes est de savoir quel débit d'air de refroidissement le boîtier nécessite réellement. Choisir un ventilateur centrifuge uniquement en se basant sur son débit d'air maximal peut facilement conduire à un système de refroidissement sous-dimensionné ou surdimensionné.

L'approche la plus pratique consiste d'abord à calculer le CFM requis, à déterminer l'élévation de température admissible, à évaluer la résistance au flux d'air à l'intérieur et à l'extérieur du boîtier, puis à sélectionner un ventilateur centrifuge capable de fournir le débit d'air requis à la pression réelle du système.

Pour les fabricants et les ingénieurs OEM, ce processus est particulièrement important car un boîtier en plastique peut avoir un volume interne relativement petit tout en produisant une quantité importante de chaleur. Un boîtier compact peut également contenir des canaux d'air étroits, des filtres, des grilles de protection, des cartes de circuits imprimés, des câbles et d'autres composants qui augmentent la résistance.

China Chungfo Fan se concentre sur la recherche, le développement et la fabrication de ventilateurs CC et CA, de ventilateurs centrifuges, de ventilateurs à flux transversal, de ventilateurs axiaux, de ventilateurs sans cadre et de produits moteurs associés. Pour les applications de refroidissement de boîtiers, le processus de sélection du ventilateur peut être optimisé en combinant des calculs thermiques avec des tests de débit d'air et de pression statique.

1, Comprendre le CFM dans un boîtier de ventilateur en plastique

CFM signifie pieds cubes par minute. Il décrit le volume d'air qu'un ventilateur peut déplacer en une minute. Dans une application de refroidissement de boîtier, le CFM requis représente la quantité d'air qui doit traverser le boîtier pour éliminer la chaleur générée par les composants internes tout en maintenant la température interne dans la plage requise.

Cependant, il existe une différence importante entre le débit d'air requis et le débit d'air imprimé sur une fiche technique de ventilateur.

Un ventilateur peut avoir un débit d'air nominal en air libre d'un certain CFM lorsqu'il n'y a presque aucune résistanceà l'entrée ou à la sortie. Une fois que le même ventilateur est installé à l'intérieur d'un boîtier en plastique, le débit d'air réel peut devenir nettement inférieur car l'air doit passer à travers des évents, des filtres, des grilles, des conduits, des dissipateurs thermiques et des composants internes.

Les conseils d'ingénierie récents soulignent systématiquement que le débit d'air en air libre ne doit pas être considéré comme le débit d'air final installé. Le point de fonctionnement réel est déterminé par la relation entre la courbe de performance du ventilateur et la résistance du système de boîtier.

Par conséquent, la question d'ingénierie fondamentale n'est pas simplement : « Combien de CFM le ventilateur produit-il ? »

La meilleure question est : « Combien de CFM le boîtier nécessite-t-il à la pression statique réelle du système ? »

2, Pourquoi le CFM est important pour les boîtiers en plastique

Les boîtiers en plastique sont largement utilisés dans les appareils ménagers, les équipements électroniques, les systèmes de contrôle, les équipements de communication, les dispositifs médicaux, les machines industrielles, les équipements de charge et les petits produits électriques.

Comparés aux grandes armoires métalliques, les boîtiers en plastique sont souvent conçus pour être compacts, légers et visuellement intégrés au produit final. Cela rend la gestion thermique plus difficile.

Un petit boîtier peut contenir plusieurs composants produisant de la chaleur. Une alimentation peut générer de la chaleur. Un pilote de moteur peut générer de la chaleur. Une carte de circuit imprimé peut dégager de la chaleur en continu. Un transformateur, un relais, un contrôleur ou un module LED peut également contribuer à la charge thermique totale.

Si la chaleur ne peut pas être évacuée efficacement, la température interne continuera d'augmenter.

Une température excessive peut affecter la fiabilité des composants, les performances électriques, les matériaux d'isolation, la durée de vie des lubrifiants, la résistance à la déformation du plastique et la durée de vie globale du produit.

Le but du ventilateur de refroidissement n'est donc pas simplement de créer un flux d'air. Son but est d'établir un taux de renouvellement d'air suffisant afin que la chaleur générée à l'intérieur du boîtier puisse être évacuée en continu.

3, La formule de base pour le CFM requis

Pour une première estimation technique, la formule d'évacuation de chaleur la plus utile est :

CFM requis ≈ 1,76 × Charge thermique W ÷ Élévation de température admissible °C

La formule est basée sur la relation entre l'énergie thermique, le débit d'air, la densité de l'air et la capacité thermique massique de l'air. Les références techniques récentes fournissent la même relation approximative pour les calculs préliminaires de refroidissement de boîtier.

Dans cette formule, la charge thermique signifie la quantité de chaleur générée à l'intérieur du boîtier.

L'élévation de température admissible signifie la différence maximale acceptable entre la température de l'air à l'entrée du boîtier et la température de l'air interne ou de sortie utilisée pour la conception thermique.

Par exemple, supposons qu'un boîtier contienne des composants qui génèrent un total de 100 W de chaleur.

Si l'élévation de température admissible est de 10 °C, le besoin théorique en débit d'air est :

CFM requis = 1,76 × 100 ÷ 10

CFM requis = 17,6 CFM

Cela signifie qu'environ 17,6 CFM de débit d'air réel sont requis selon les hypothèses du calcul simplifié.

Le mot important ici est « réel ».

Un ventilateur annoncé à 17,6 CFM en air libre n'est pas automatiquement adapté.

Le ventilateur sélectionné doit être capable de fournir environ 17,6 CFM à la pression statique créée par le boîtier.

4, Comment calculer la charge thermique totale

Avant de calculer le CFM, la charge thermique totale doit être déterminée.

C'est l'une des étapes les plus importantes car le débit d'air requis dépend directement de la chaleur qui doit être évacuée.

La charge thermique doit normalement inclure la puissance dissipée par chaque composant majeur à l'intérieur du boîtier.

Par exemple, un boîtier de contrôle en plastique pourrait contenir une alimentation qui dissipe 30 W, un contrôleur de moteur qui dissipe 20 W, une carte PCB de contrôle qui dissipe 15 W, un système de relais qui dissipe 5 W et d'autres composants électroniques qui dissipent 10 W.

La charge thermique totale approximative serait donc :

30 W + 20 W + 15 W + 5 W + 10 W = 80 W

Le concepteur doit utiliser la dissipation thermique réelle plutôt que d'ajouter simplement la puissance électrique nominale d'entrée de chaque composant.

Un appareil consommant 100 W de puissance électrique ne convertit pas nécessairement la totalité des 100 W en chaleur à l'intérieur du boîtier. Une partie de l'énergie peut être transférée mécaniquement, électriquement ou par une autre sortie.

Pour une ingénierie précise, les données de perte du fabricant du composant, les données de température mesurées ou les tests thermiques directs doivent être pris en compte.

Une fois la charge thermique totale connue, elle peut être insérée dans la formule du débit d'air.

5,Comment l'élévation de température admissible modifie le CFM

L'élévation de température admissible a un effet majeur sur le débit d'air requis.

Considérons une charge thermique de 100 W.

Si l'élévation de température admissible est de 5°C :

CFM requis = 1,76 × 100 ÷ 5

CFM requis = 35,2 CFM

Si l'élévation de température admissible est de 10°C :

CFM requis = 17,6 CFM

Si l'élévation de température admissible est de 15°C :

CFM requis ≈ 11,7 CFM

Si l'élévation de température admissible est de 20°C :

CFM requis = 8,8 CFM

Cela démontre un principe de conception important.

Plus l'élévation de température admissible est faible, plus le débit d'air requis est important.

Si l'électronique doit rester seulement 5°C au-dessus de la température ambiante, un débit d'air considérablement plus important sera nécessaire que si une élévation de température de 20°C est acceptable.

L'élévation de température admissible doit donc provenir des exigences thermiques réelles de l'équipement plutôt que d'une spécification arbitraire du ventilateur.

6,Calcul du CFM à partir des watts

Un flux de travail d'ingénierie utile consiste à commencer par les watts plutôt que par la taille du ventilateur.

Supposons qu'un boîtier en plastique contienne :

Perte thermique de l'alimentation : 40 W

Perte thermique de la carte de contrôle : 15 W

Perte thermique du pilote de moteur : 25 W

Autres pertes électroniques : 10 W

Charge thermique totale : 90 W

Si l'élévation de température maximale admissible est de 10°C :

CFM requis = 1,76 × 90 ÷ 10

CFM requis = 15,84 CFM

L'objectif thermique préliminaire est donc d'environ 15,8 CFM.

Si l'ingénieur concepteur souhaite tenir compte des pertes de débit d'air pratiques, le ventilateur sélectionné peut avoir besoin de fournir un débit d'air catalogue supérieur à 15,8 CFM, à condition que sa courbe de performance montre qu'environ 15,8 CFM peuvent toujours être délivrés à la pression système requise.

C'est pourquoi le simple fait de faire correspondre le CFM calculé à la valeur nominale en air libre peut produire des résultats décevants.

7,Prise en compte du volume du boîtier en plastique

Le volume du boîtier est également pertinent, mais il ne doit pas remplacer le calcul de la charge thermique.

Pour un boîtier rectangulaire, le volume peut être calculé comme suit :

Volume = Longueur × Largeur × Hauteur

Si les dimensions sont mesurées en pieds, le résultat est en pieds cubes.

Par exemple, un boîtier mesurant 2 pi × 1,5 pi × 1 pi a un volume de :

2 × 1,5 × 1 = 3 pieds cubes

Le volume indique au concepteur la quantité d'air contenue à l'intérieur de l'enceinte, mais il ne lui indique pas la quantité de chaleur générée.

Une petite enceinte avec 150 W de chaleur peut nécessiter un flux d'air de refroidissement plus important qu'une enceinte beaucoup plus grande avec seulement 30 W de chaleur.

Pour cette raison, la charge thermique et l'élévation de température admissible devraient normalement être les variables principales pour le calcul du flux d'air thermique.

Le volume peut ensuite être utilisé comme vérification secondaire pour le renouvellement de l'air et la distribution interne du flux d'air.

8,Renouvellements d'air par heure comme méthode secondaire

Pour les applications de ventilation, une autre méthode consiste à utiliser les renouvellements d'air par heure.

La formule est :

CFM = Volume de l'enceinte × Renouvellements d'air par heure ÷ 60

Par exemple, si une enceinte a un volume de 3 pieds cubes et que l'objectif de conception est de 60 renouvellements d'air par heure :

CFM = 3 × 60 ÷ 60

CFM = 3 CFM

Ce calcul peut être utile lorsque l'objectif est une ventilation générale plutôt que l'élimination d'une charge thermique électronique précisément connue.

Cependant, pour une enceinte électronique générant de la chaleur, la méthode de la charge thermique est généralement plus informative car elle relie directement le flux d'air à la quantité de chaleur qui doit être évacuée.

Les renouvellements d'air peuvent ensuite être utilisés comme vérification de conception supplémentaire.

9,Pourquoi la pression statique doit être incluse

Après avoir calculé le flux d'air requis, la question majeure suivante est la pression statique.

C'est là que les ventilateurs centrifuges peuvent offrir un avantage majeur.

Les enceintes en plastique ont souvent des chemins de flux d'air restreints. L'entrée peut contenir une grille de protection. Un filtre peut être installé pour empêcher la poussière d'entrer. La sortie peut avoir une ouverture étroite. Les cartes de circuits imprimés internes peuvent bloquer le flux d'air. Un conduit peut forcer l'air à changer de direction.

Chaque restriction produit une perte de charge.

La résistance totale du système peut inclure la résistance d'entrée, la résistance de sortie, la résistance du filtre, la résistance de la grille, la résistance du conduit, les coudes, les dissipateurs thermiques et l'obstruction des composants internes.

Les références récentes en matière de sélection de ventilateurs soulignent que le point de fonctionnement réel est déterminé par l'intersection de la courbe de performance du ventilateur et de la courbe de résistance du système.

Cela signifie qu'un ventilateur avec une valeur nominale de CFM en air libre plus élevée peut parfois être moins performant dans une enceinte restrictive qu'un ventilateur centrifuge avec une valeur nominale en air libre plus faible mais une capacité de pression plus forte.

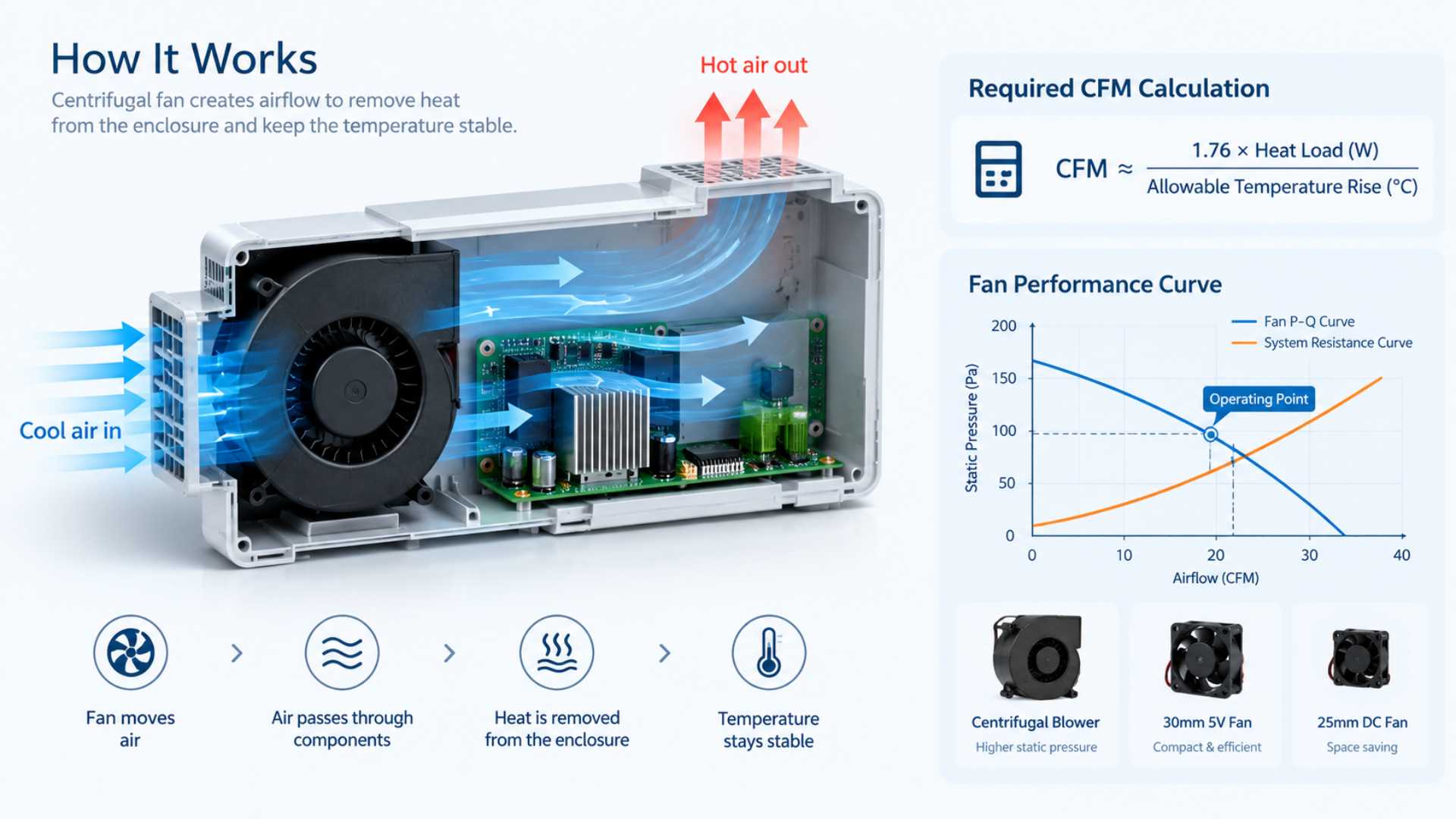

10,Comprendre la courbe P-Q du ventilateur

Une courbe P-Q de ventilateur montre la relation entre le flux d'air et la pression statique.

À très faible résistance, le ventilateur peut produire un flux d'air relativement élevé.

À mesure que la résistance du système augmente, le flux d'air diminue.

À la pression statique maximale, le flux d'air approche de zéro.

Le point de fonctionnement réel se situe là où la courbe du ventilateur croise la courbe de résistance de l'enceinte.

Par exemple, supposons qu'un ventilateur centrifuge ait une valeur nominale de flux d'air en air libre de 30 CFM.

L'enceinte peut créer 100 Pa de résistance.

Si la courbe du ventilateur montre que le ventilateur peut fournir 22 CFM à 100 Pa, alors le flux d'air pratique est d'environ 22 CFM, et non 30 CFM.

Si le calcul thermique nécessite 25 CFM, ce ventilateur ne répondrait pas à l'exigence même si sa valeur nominale en air libre au catalogue semble supérieure à la valeur calculée.

Cette distinction est extrêmement importante lors de la sélection d'un ventilateur centrifuge en plastique.

11,Estimation de la résistance de l'enceinte

Le moyen le plus simple d'améliorer la précision de la sélection du ventilateur est d'identifier chaque restriction dans le chemin du flux d'air.

La grille d'admission doit être évaluée.

La grille de sortie doit être évaluée.

Les filtres doivent être évalués.

Les conduits doivent être évalués.

Les virages serrés doivent être évalués.

Les passages étroits doivent être évalués.

Les dissipateurs thermiques et les assemblages électroniques densément compactés doivent être évalués.

Plus le système devient restrictif, plus le ventilateur a besoin d'une capacité de pression statique élevée.

Un boîtier ouvert simple peut avoir une résistance relativement faible.

Un boîtier en plastique compact, scellé ou semi-scellé, doté d'un filtre et d'un passage d'échappement étroit, peut présenter une résistance nettement plus élevée.

Dans le développement technique, les tests de prototypes peuvent fournir une valeur de perte de charge plus fiable qu'une estimation théorique seule.

12,Comment un ventilateur centrifuge aide dans un boîtier compact

Les ventilateurs centrifuges sont souvent choisis lorsque l'air doit se déplacer à travers un chemin restrictif.

Contrairement à de nombreux ventilateurs axiaux qui déplacent l'air principalement le long de l'axe de rotation, les ventilateurs centrifuges accélèrent l'air radialement à travers une structure de turbine et de volute.

Cela les rend utiles pour les applications où le flux d'air doit entrer par une direction et sortir par une autre, ou lorsqu'une pression statique plus élevée est requise.

Par exemple, un boîtier électronique en plastique peut avoir une ouverture d'admission d'un côté et un conduit d'échappement du côté opposé.

Le ventilateur centrifuge peut être intégré dans le boîtier de sorte que l'air soit aspiré à travers les composants générateurs de chaleur et évacué par une sortie étroite.

Cet agencement peut améliorer le chemin global du flux d'air et aider à éliminer la chaleur de zones spécifiques.

13,Comment calculer une marge de sécurité pratique

Le calcul théorique du CFM est un point de départ plutôt que la spécification finale du ventilateur.

Les systèmes réels contiennent des tolérances de fabrication, une accumulation de poussière, un encrassement des filtres, des fuites de flux d'air, des obstructions de composants et des changements dans les conditions environnementales.

Par conséquent, les ingénieurs incluent généralement une marge de conception.

La marge appropriée dépend de l'application.

Pour une conception préliminaire, une équipe d'ingénierie peut décider d'utiliser une marge de flux d'air de 20 % à 30 %, mais cela doit être traité comme une hypothèse de conception de projet plutôt que comme une norme universelle.

Par exemple, si le besoin calculé est de 20 CFM et qu'une marge de conception de 25 % est sélectionnée :

20 × 1,25 = 25 CFM

L'objectif de conception devient environ 25 CFM.

Cependant, le ventilateur final doit toujours être capable de fournir 25 CFM à la pression de fonctionnement réelle.

Un grand nombre de CFM en air libre ne compense pas une pression statique inadéquate.

Exemple de calcul pour un boîtier de ventilateur centrifuge en plastique

Considérez un boîtier en plastique utilisé pour un équipement électronique.

La charge thermique interne est de 120 W.

La température ambiante maximale est de 35°C.

La température interne souhaitée maximale est de 45°C.

Par conséquent :

Élévation de température admissible = 45°C − 35°C

Élévation de température admissible = 10°C

Le calcul préliminaire du flux d'air est :

CFM requis = 1,76 × 120 ÷ 10

CFM requis = 21,12 CFM

Supposons maintenant que l'équipe de conception applique une marge d'ingénierie de 25 % :

21,12 × 1,25 = 26,4 CFM

L'objectif de conception préliminaire devient environ 26,4 CFM.

L'ingénieur évalue ensuite la résistance du boîtier.

Supposons que la grille d'entrée, le filtre, les passages internes et la sortie créent ensemble une résistance du système de 120 Pa à environ 26 CFM.

L'ingénieur doit maintenant trouver un ventilateur centrifuge dont la courbe de performance peut fournir au moins environ 26 CFM à 120 Pa.

Un ventilateur qui produit 35 CFM à pression nulle peut ne pas convenir s'il ne peut fournir que 20 CFM à 120 Pa.

Un autre ventilateur avec une capacité à l'air libre de 32 CFM pourrait être plus approprié si sa courbe de performance fournit 28 CFM à 120 Pa.

Cet exemple montre pourquoi le calcul du CFM et l'évaluation de la pression statique doivent être effectués ensemble.

14,Utilisation de petits ventilateurs CC dans des boîtiers compacts

Tous les boîtiers ne nécessitent pas un grand ventilateur centrifuge.

Certains produits électroniques compacts ont des charges thermiques relativement faibles et un espace d'installation limité.

Dans ces applications, un petit ventilateur CC peut suffire.

Un ventilateur 30mm 5v peut être envisagé pour l'électronique compacte, les appareils portables, les petits modules de contrôle et d'autres applications à faible puissance où la taille physique et la tension de fonctionnement sont limitées.

Le même principe s'applique à un ventilateur CC 25mm. Sa petite taille de cadre peut être utile là où la zone d'installation disponible est extrêmement limitée.

Cependant, la petite taille du ventilateur ne supprime pas le besoin de calculs d'ingénierie.

Le concepteur doit toujours déterminer le débit d'air requis, la pression statique disponible, la tension de fonctionnement, les exigences en matière de bruit, la température de fonctionnement et la durée de vie prévue.

Pour les produits très compacts, le ventilateur peut également devoir fonctionner en continu pendant des milliers d'heures, ce qui rend la conception du moteur, le choix des roulements et la fiabilité thermique importants.

15,Petit ventilateur contre ventilateur centrifuge

Le choix entre un petit ventilateur axial et un ventilateur centrifuge doit être basé sur le chemin du flux d'air.

Si le boîtier a un chemin de flux d'air relativement ouvert et une faible résistance, un ventilateur axial peut fournir une solution efficace.

Si l'air doit traverser un conduit étroit, un filtre ou un chemin interne compliqué, un ventilateur centrifuge peut être plus approprié en raison de sa capacité à générer une pression statique plus élevée.

Un ventilateur CC 25mm peut être approprié pour un petit module électronique avec un chemin de ventilation court et ouvert.

Un ventilateur 30mm 5v peut convenir à l'électronique grand public compacte où l'alimentation est limitée à 5 V.

Un ventilateur centrifuge peut devenir plus attrayant lorsque le même boîtier compact contient des canaux de flux d'air étroits ou un conduit plus long.

Le choix correct doit toujours être confirmé en utilisant la courbe de performance du ventilateur plutôt que la taille du cadre seule.

16,Exemple d'application : Refroidissement de réfrigérateur

L'équipement de réfrigération fournit un autre exemple utile de conception de flux d'air dans un boîtier.

Un réfrigérateur contient des compresseurs, des systèmes de contrôle, des composants électriques générant de la chaleur et des structures d'échange thermique.

Un ventilateur d'extraction de réfrigérateur peut être utilisé dans certains agencements de ventilation pour éloigner l'air chaud d'une zone désignée.

Cependant, l'exigence exacte en matière de débit d'air dépend de la charge thermique, de la zone de ventilation disponible, des limites de température, des pertes de pression et de la conception globale du système de réfrigération.

Le ventilateur ne doit pas être sélectionné simplement parce qu'une application de réfrigérateur semble nécessiter un débit d'air élevé.

Le concepteur doit calculer la chaleur qui doit être évacuée et déterminer le débit d'air de fonctionnement requis.

Si le flux d'air doit passer par un canal étroit ou une sortie restreinte, la pression statique doit également être prise en compte.

17,L'importance de la direction du flux d'air

Un ventilateur peut avoir un CFM suffisant sur le papier et fournir tout de même un mauvais refroidissement si la direction du flux d'air est mal conçue.

L'air doit normalement entrer par une région plus fraîche et traverser les composants générant de la chaleur avant de quitter le boîtier.

Si l'entrée et la sortie sont positionnées trop près l'une de l'autre, le ventilateur peut faire circuler l'air localement sans refroidir efficacement le reste du boîtier.

Cela peut créer un court-circuit de flux d'air.

L'air de sortie peut immédiatement retourner vers l'entrée plutôt que de passer par la principale région génératrice de chaleur.

Pour les boîtiers en plastique compacts, la dynamique des fluides numérique peut être utilisée pour des conceptions complexes, mais les tests de prototypes physiques restent précieux.

Des capteurs de température peuvent être installés près des composants critiques pour déterminer si le flux d'air atteint réellement les emplacements requis.

18,Éviter les points chauds à l'intérieur du boîtier

La température moyenne du boîtier ne représente pas toujours la température du composant le plus sensible.

Un transistor de puissance, un contrôleur de moteur ou un régulateur de tension peut fonctionner à une température beaucoup plus élevée que l'air ambiant.

C'est pourquoi la distribution du flux d'air est importante.

Un ventilateur centrifuge peut être positionné de manière à ce que le flux d'air soit dirigé vers la zone présentant la densité thermique la plus élevée.

Des déflecteurs peuvent également être utilisés pour empêcher l'air de contourner les composants critiques.

L'objectif n'est pas simplement d'atteindre le CFM calculé à la sortie du ventilateur.

L'objectif est de s'assurer que la quantité requise d'air de refroidissement atteint les composants qui ont réellement besoin d'être refroidis.

Prise en compte de la température ambiante

La température ambiante doit être incluse dans la conception thermique.

Un système fonctionnant dans une pièce à 20°C a des besoins de refroidissement très différents de ceux du même système fonctionnant à 40°C.

Si la température interne maximale du composant est de 60°C, l'élévation de température admissible à une température ambiante de 20°C peut être de 40°C.

À une température ambiante de 40°C, l'élévation de température admissible n'est que de 20°C.

La seconde condition nécessite un flux d'air nettement plus important.

C'est l'une des raisons pour lesquelles les équipements industriels et extérieurs nécessitent souvent une sélection de ventilateurs plus minutieuse que les équipements grand public utilisés dans des environnements intérieurs contrôlés.

19,Altitude et densité de l'air

La densité de l'air change avec l'altitude et la température.

À haute altitude, l'air devient moins dense.

Pour un même flux d'air volumétrique, la masse d'air se déplaçant à travers le boîtier peut donc être plus faible.

La formule de base du CFM suppose des conditions d'air approximativement standard, de sorte que les applications à haute altitude peuvent nécessiter une correction technique supplémentaire.

Ceci est particulièrement pertinent pour les équipements destinés à fonctionner dans des régions montagneuses ou dans des applications où les conditions environnementales varient considérablement.

Pour les calculs préliminaires, la formule standard est utile.

Pour les équipements critiques, la température de fonctionnement réelle, l'altitude et la densité de l'air doivent être incluses dans le calcul thermique. Les références techniques recommandent également de corriger les calculs de flux d'air lorsque les conditions environnementales diffèrent sensiblement des hypothèses standard.

Tension du ventilateur et exigences de contrôle

Une fois les exigences en matière de flux d'air et de pression connues, les spécifications électriques doivent également être respectées.

Les tensions courantes des ventilateurs CC incluent 5 V, 12 V et 24 V.

Un produit compact peut nécessiter un ventilateur 5 Vcar le système électronique principal fonctionne déjà à 5 V.

L'équipement industriel peut utiliser un ventilateur 12 V ou 24 V en fonction de l'architecture d'alimentation disponible.

Outre la tension, les ingénieurs doivent prendre en compte le courant, le comportement au démarrage, la protection contre le rotor bloqué, le contrôle de la vitesse, la sortie tachymétrique, le contrôle PWM et les fonctions d'alarme si nécessaire.

Un ventilateur qui répond aux exigences de flux d'air mais qui ne peut pas s'intégrer correctement au système d'alimentation et de contrôle du produit n'est pas une solution complète.

20,Considérations sur le bruit

Le bruit peut devenir un facteur important dans les petits boîtiers en plastique.

Un ventilateur avec une vitesse de rotation plus élevée peut fournir un flux d'air puissant mais peut également générer plus de bruit aérodynamique et moteur.

Dans les appareils ménagers, les équipements médicaux, les équipements de bureau et les produits grand public, les performances acoustiques peuvent être presque aussi importantes que les performances thermiques.

Le concepteur doit donc éviter de choisir simplement le ventilateur avec le régime le plus élevé disponible.

Une meilleure approche consiste à identifier le point de fonctionnement requis et à sélectionner un ventilateur capable de fournir le flux d'air et la pression nécessaires sans vitesse excessive.

Le chemin du flux d'air lui-même doit également être conçu avec soin, car les turbulences, les virages serrés et les ouvertures étroites peuvent générer du bruit supplémentaire.

Fiabilité et fonctionnement continu

Pour les équipements conçus pour un fonctionnement continu, la fiabilité du ventilateur est une considération importante.

Le ventilateur peut fonctionner pendant de nombreuses heures chaque jour.

Le choix des roulements, la conception du moteur, la température des enroulements, la température de fonctionnement, les vibrations et l'exposition à la poussière peuvent tous influencer la durée de vie.

Pour cette raison, China Chungfo Fan prend en compte non seulement le débit d'air, mais aussi la construction du produit, les caractéristiques électriques et les conditions d'application lors du développement de solutions de ventilation.

Pour les clients OEM, la personnalisation peut inclure la tension, le courant, la vitesse, le débit d'air, la pression, la configuration des fils, la configuration des connecteurs et d'autres exigences fonctionnelles.

21,Test du boîtier final

Les calculs théoriques doivent toujours être suivis de tests de prototypes lorsque l'application est importante.

Un prototype de boîtier peut être testé dans des conditions ambiantes représentatives.

Des capteurs de température peuvent être placés à proximité des composants critiques.

Le ventilateur peut ensuite être utilisé à la tension et dans les conditions de contrôle prévues.

Les ingénieurs peuvent mesurer la température d'entrée, la température de sortie, la température interne des points chauds, le débit d'air et la pression.

Les résultats mesurés peuvent ensuite être comparés avec le calcul initial.

Si la température interne est trop élevée, plusieurs facteurs doivent être étudiés.

Le ventilateur peut ne pas produire suffisamment de débit d'air à la pression réelle du système.

Le chemin du flux d'air peut être obstrué.

L'entrée ou la sortie peut être trop petite.

Le ventilateur peut être mal positionné.

Il peut y avoir une fuite excessive.

La charge thermique peut être plus élevée que prévu initialement.

Le boîtier peut également avoir une surface de ventilation insuffisante.

Les tests permettent d'identifier ces problèmes avant la production de masse.

22,Erreurs courantes lors du calcul du CFM

Une erreur courante consiste à sélectionner un ventilateur uniquement sur la base du CFM maximal imprimé sur la fiche technique.

Cela ignore la pression statique.

Une autre erreur consiste à calculer le débit d'air uniquement en fonction du volume du boîtier.

Le volume seul ne décrit pas la quantité de chaleur qui doit être évacuée.

Une troisième erreur consiste à utiliser la puissance électrique nominale de chaque composant comme charge thermique sans déterminer la dissipation de puissance réelle.

Un autre problème est l'utilisation d'une élévation de température trop faible sans se demander si le débit d'air requis est physiquement réalisable.

Les concepteurs oublient parfois aussi que les filtres deviennent plus restrictifs à mesure que la poussière s'accumule.

Le système de circulation d'air doit donc être évalué dans des conditions de fonctionnement réalistes.

Une autre erreur courante consiste à placer l'entrée et la sortie trop près l'une de l'autre.

Cela peut entraîner une recirculation de l'air plutôt qu'un refroidissement efficace.

Une dernière erreur consiste à sélectionner un ventilateur avant de définir les exigences thermiques.

La meilleure séquence consiste à calculer la charge thermique, déterminer l'élévation de température admissible, calculer le débit d'air requis, estimer la résistance du système, identifier le point de fonctionnement, puis sélectionner le ventilateur.

23,Un flux de travail pratique pour la sélection d'un ventilateur

Le processus complet peut être résumé comme un flux de travail d'ingénierie pratique.

Premièrement, déterminer la température ambiante maximale.

Deuxièmement, déterminer la température interne ou celle des composants maximale acceptable.

Troisièmement, calculer l'élévation de température admissible.

Quatrièmement, calculer la charge thermique interne totale.

Cinquièmement, calculer le CFM théorique requis.

Sixièmement, évaluer le chemin du flux d'air du boîtier.

Septièmement, estimez ou mesurez la pression statique du système.

Huitièmement, ajoutez une marge d'ingénierie appropriée.

Neuvièmement, comparez le point de fonctionnement cible avec les courbes de performance du ventilateur centrifuge.

Dixièmement, vérifiez la sélection finale par des tests de prototype.

Ce flux de travail aide à prévenir le problème courant consistant à sélectionner un ventilateur sur la base d'un seul numéro de catalogue.

24,Comment China Chungfo Fan peut prendre en charge le refroidissement des boîtiers

China Chungfo Fan développe et fabrique une gamme de ventilateurs CC et ventilateur de refroidissement CA pour différentes applications d'équipement.

Sa gamme de produits comprend des ventilateurs axiaux, des soufflantes centrifuges, des ventilateurs à flux transversal, des ventilateurs sans cadre et des solutions de moteur associées.

Pour les applications OEM, le ventilateur peut être évalué en fonction de la tension, du courant, de la vitesse, du débit d'air, de la pression statique, des dimensions, du bruit, de l'environnement de fonctionnement et des exigences de câblage requis.

Pour les boîtiers en plastique compacts, le processus de conception peut commencer par la charge thermique du client et l'espace d'installation disponible.

Le CFM requis peut ensuite être calculé et mis en correspondance avec l'exigence de pression.

Cette approche est plus fiable que la simple sélection d'un ventilateur en fonction de ses dimensions externes.

China Chungfo Fan dispose également de capacités de production et de test couvrant le développement de produits, le développement de moules, le moulage par injection, le SMT, l'assemblage et le contrôle qualité.

L'équipement de test peut être utilisé pour évaluer le débit d'air, la pression, le bruit, les performances électriques et d'autres caractéristiques du produit.

Pour les applications OEM et personnalisées, ces capacités peuvent aider à relier le calcul théorique du ventilateur au produit réellement fabriqué.

25,Conclusion

Le calcul du CFM requis pour un boîtier de ventilateur centrifuge en plastique commence par la chaleur, et non par la taille du ventilateur.

La formule préliminaire de base est :

CFM requis ≈ 1,76 × Charge thermique W ÷ Élévation de température admissible °C

Ce calcul établit le besoin théorique en débit d'air.

Cependant, il ne représente pas la sélection finale du ventilateur.

Le concepteur doit également prendre en compte la pression statique, les filtres, les grilles, les conduits, les composants internes, la direction du flux d'air, la répartition de la température, la température ambiante, l'altitude, le bruit et la fiabilité.

La distinction la plus importante se fait entre le débit d'air à l'air libre et le débit d'air de fonctionnement réel.

Un ventilateur centrifuge doit être sélectionné en fonction du point où sa courbe de performance croise la courbe de résistance du système de boîtier.

Pour un boîtier à faible résistance, un ventilateur axial compact peut suffire.

Pour un boîtier compact avec des passages étroits, des filtres ou des conduits, un ventilateur centrifuge peut fournir une performance pression-débit plus appropriée.

Les petits produits peuvent utiliser un ventilateur 30mm 5v ou un ventilateur CC de 25 mm lorsque la charge thermique et les besoins en débit d'air sont relativement faibles, tandis que les systèmes plus grands ou plus restrictifs peuvent nécessiter une soufflante centrifuge plus performante.

Le même principe de calcul peut également être appliqué à des applications telles que les systèmes de ventilateurs d'extraction de réfrigérateurs, les armoires électroniques, les appareils ménagers, les équipements médicaux, les équipements de charge et les machines industrielles.

L'approche la plus fiable consiste donc à calculer la charge thermique, à déterminer l'élévation de température admissible, à calculer le CFM, à évaluer la pression statique, à sélectionner le ventilateur à partir de sa courbe de performance, puis à vérifier la conception finale par des tests.

26,FAQ

FAQ 1 : Quelle est la formule de base pour calculer le CFM requis ?

La formule préliminaire est CFM requis ≈ 1,76 × Charge thermique en Watts ÷ Élévation de température admissible en °C. Le résultat représente le débit d'air réel approximatif requis pour l'élimination de la chaleur selon les hypothèses du calcul.

FAQ 2 : Le CFM à l'air libre du ventilateur est-il le même que le débit d'air réel du boîtier ?

Non. Le CFM à l'air libre est normalement mesuré dans des conditions de très faible résistance au flux d'air. Une fois le ventilateur installé dans un boîtier avec des filtres, des grilles, des conduits ou des passages étroits, le débit d'air réel peut diminuer. La courbe de performance du ventilateur doit donc être vérifiée à la pression statique attendue.

FAQ 3 : Quel CFM un boîtier de 100 W nécessite-t-il ?

La réponse dépend de l'élévation de température admissible. À une élévation de température de 5°C, le besoin préliminaire est d'environ 35,2 CFM. À 10°C, il est d'environ 17,6 CFM. À 15°C, il est d'environ 11,7 CFM. À 20°C, il est d'environ 8,8 CFM.

FAQ 4 : Pourquoi la pression statique doit-elle être prise en compte lors de la sélection d'un ventilateur centrifuge ?

La pression statique représente la résistance que le ventilateur doit surmonter. Les filtres, les grilles, les conduits, les dissipateurs thermiques et les canaux de circulation d'air étroits peuvent réduire considérablement le débit d'air. Un ventilateur centrifuge doit donc être évalué en fonction des besoins réels en pression plutôt qu'uniquement dans des conditions de débit libre.

FAQ 5 : Un petit ventilateur CC peut-il être utilisé pour un boîtier en plastique ?

Oui, si la charge thermique et les besoins en débit d'air sont suffisamment faibles. Un ventilateur de 30 mm 5v ou un ventilateur CC de 25 mm peut convenir aux produits électroniques compacts, mais le débit d'air requis, la pression statique, la tension, le bruit et la durée de vie opérationnelle doivent tous être évalués.

FAQ 6 : Quand faut-il choisir un ventilateur centrifuge plutôt qu'un ventilateur axial ?

Un ventilateur centrifuge peut être particulièrement utile lorsque le flux d'air doit passer par un chemin restrictif, un conduit étroit, un filtre ou un canal interne compact. Si le chemin du flux d'air est relativement ouvert et que la résistance est faible, un ventilateur axial peut également être approprié.

FAQ 7 : Un boîtier plus grand nécessite-t-il toujours plus de CFM ?

Non. Le volume du boîtier n'est qu'un facteur parmi d'autres. Le débit d'air requis est principalement lié à la charge thermique et à l'élévation de température admissible. Un petit boîtier avec une charge thermique élevée peut nécessiter plus de débit d'air de refroidissement qu'un grand boîtier avec une faible charge thermique.

FAQ 8 : Une marge de sécurité pour le débit d'air doit-elle être ajoutée ?

Une marge de conception peut être utile pour tenir compte de facteurs pratiques tels que les pertes de débit d'air, les tolérances des composants, l'encrassement des filtres et les conditions de fonctionnement. La marge appropriée dépend de l'application et ne doit pas être traitée comme une valeur fixe universelle.

FAQ 9 : Comment la sélection finale du ventilateur peut-elle être vérifiée ?

La meilleure approche consiste à comparer le débit d'air et la pression statique requis avec la courbe de performance P-Q du ventilateur, puis à vérifier le ventilateur sélectionné dans un boîtier prototype représentatif. La température, le débit d'air et la pression peuvent être mesurés lors des tests.

FAQ 10 : China Chungfo Fan peut-il fournir des solutions de ventilateurs centrifuges personnalisées ?

China Chungfo Fan peut évaluer les exigences en matière de ventilateurs en fonction des dimensions, de la tension, du courant, de la vitesse, du débit d'air, de la pression, du bruit, du câblage et des conditions d'application. Pour les projets OEM, ces exigences peuvent servir de point de départ pour sélectionner ou développer une solution de ventilation adaptée.
