Alors que l'automatisation industrielle, la fabrication intelligente, l'électronique de puissance, les énergies renouvelables, les télécommunications et les systèmes de commande intelligents continuent de se développer, les composants électroniques sont de plus en plus installés à l'intérieur de boîtiers industriels compacts et d'armoires de commande. Les variateurs de fréquence, les servovariateurs, les automates programmables industriels (API), les alimentations électriques, les relais, les contacteurs, les modules de communication, les onduleurs et autres composants électroniques de puissance génèrent tous de la chaleur pendant leur fonctionnement normal.

Lorsque cette chaleur ne peut pas être évacuée efficacement, la température interne du boîtier augmente progressivement. Une chaleur excessive peut affecter les performances des composants, accélérer leur vieillissement, réduire leur durée de vie, augmenter les taux de défaillance et finalement affecter la fiabilité de l'ensemble du système industriel.

Pour cette raison, choisir le bon ventilateur de refroidissement pour boîtier est une partie importante de la conception des équipements industriels. Le choix d'un ventilateur ne doit pas se baser uniquement sur sa taille physique ou son débit d'air maximal. Les ingénieurs doivent égalementévaluer la charge thermique, le débit d'air, la pression statique, la direction du flux d'air, la tension, le niveau sonore, l'espace d'installation, les conditions environnementales, les exigences de maintenance et la fiabilité à long terme.

Un système de refroidissement correctement conçu peut aider à maintenir une température interne stable, protéger les composants électroniques sensibles, réduire les arrêts imprévus et améliorer la fiabilité globale des équipements industriels.

Pourquoi les boîtiers électroniques industriels ont-ils besoin de ventilateurs de refroidissement ?

Les équipements électroniques industriels génèrent continuellement de la chaleur pendant leur fonctionnement. Cela est particulièrement important pour les variateurs de fréquence, les servovariateurs, les alimentations électriques, les onduleurs, les convertisseurs, les transformateurs et autres composants électroniques de forte puissance.

Lors de la conversion et de la transmission de l'énergie électrique, une partie de l'énergie est inévitablement transformée en chaleur. Lorsque ces composants sont installés à l'intérieur d'un boîtier fermé ou semi-fermé, la chaleur générée peut s'accumuler.

Si la chaleur n'est pas évacuée efficacement, la température à l'intérieur du boîtier peut devenir nettement supérieure à la température ambiante.

Des températures de fonctionnement élevées peuvent affecter de nombreux composants électroniques. Les condensateurs peuvent vieillir plus rapidement, les dispositifs semi-conducteurs peuvent fonctionner plus près de leurs limites thermiques, les modules de puissance peuvent subir une contrainte thermique accrue et les circuits de commande peuvent devenir moins stables.

Pour les équipements conçus pour fonctionner en continu pendant de nombreuses heures, voire jour et nuit, la gestion thermique devient un élément essentiel de la fiabilité du produit.

L'objectif fondamental d'un ventilateur de refroidissement de boîtier est de créer un flux d'air forcé contrôlé. L'air ambiant relativement frais entre dans le boîtier, passe sur les composants générant de la chaleur, absorbe la chaleur, puis sort par une ouverture d'évacuation.

Cependant, un refroidissement efficace ne consiste pas simplement à déplacer de l'air. Le flux d'air doit être dirigé vers les zones où la chaleur est réellement générée.

C'est pourquoi le choix du ventilateur et la conception du flux d'air dans le boîtier doivent toujours être considérés ensemble.

Commencer par la charge thermique

Avant de sélectionner un ventilateur de refroidissement, les ingénieurs doivent d'abord déterminer la quantité de chaleur générée à l'intérieur du boîtier.

Il s'agit de l'une des étapes les plus importantes de la conception thermique et elle est parfois négligée.

Certains fabricants d'équipements sélectionnent un ventilateur principalement en fonction des dimensions de l'armoire. Cependant, la taille de l'armoire seule ne détermine pas les besoins de refroidissement.

Un grand boîtier contenant seulement quelques composants électroniques de faible puissance peut avoir une charge thermique relativement faible. En revanche, une armoire compacte contenant plusieurs variateurs de fréquence, alimentations électriques, servovariateurs et modules de puissance peut générer une quantité importante de chaleur.

La première étape consiste donc à identifier les principales sources de chaleur.

Les composants générant couramment de la chaleur comprennent les variateurs de fréquence, les servovariateurs, les alimentations à découpage, les transformateurs, les onduleurs, les contacteurs, les relais et les modules de semi-conducteurs de puissance.

La perte thermique totale de ces composants peut ensuite être estimée et comparée à la température interne maximale autorisée.

La température ambiante doit également être prise en compte.

Par exemple, un équipement installé dans une pièce à température contrôlée peut avoir un besoin de refroidissement très différent d'un équipement installé dans un atelier de fabrication chaud.

Lorsque la température ambiante augmente, la différence de température disponible entre l'intérieur et l'extérieur du boîtier devient plus faible. En conséquence, le système de refroidissement peut devoir déplacer davantage d'air ou utiliser une méthode différente de gestion thermique.

Pourquoi le débit d'air est important

Le débit d'air est l'une des spécifications les plus couramment utilisées lors de la sélection d'un ventilateur de refroidissement.

Il indique la quantité d'air que le ventilateur peut déplacer pendant une certaine période. Un débit d'air suffisant aide à transporter la chaleur loin des composants électroniques et à remplacer l'air interne plus chaud par de l'air ambiant plus frais.

Cependant, un débit d'air plus élevé ne signifie pas automatiquement un meilleur refroidissement.

Si un ventilateur produit une très grande quantité d'air mais que le flux d'air ne passe pas sur les principales sources de chaleur, l'effet réel de refroidissement peut rester faible.

Par exemple, si les ouvertures d'entrée et de sortie sont situées trop près l'une de l'autre, l'air frais entrant peut se diriger directement vers l'ouverture de sortie. Cela crée un chemin de circulation d'air inefficace.

Le ventilateur peut fonctionner correctement, mais seule une quantité limitée d'air peut réellement traverser la zone contenant les composants les plus chauds.

C'est pourquoi la direction du flux d'air et le positionnement du ventilateur sont aussi importants que la valeur nominale du débit d'air elle-même.

La pression statique est tout aussi importante

La pression statique est une autre spécification essentielle qui ne doit pas être négligée.

Dans les boîtiers industriels réels, l'air circule rarement dans un espace complètement ouvert. Il peut plutôt devoir passer à travers des filtres, des grilles de protection, des dissipateurs thermiques, des ouvertures de ventilation étroites, des câbles, des composants électroniques et d'autres structures.

Tous ces éléments créent une résistance au flux d'air.

Lorsque la résistance du système augmente, le débit d'air réel fourni par le ventilateur diminue.

Un ventilateur avec un débit d'air libre nominal élevé peut donc présenter de mauvaises performances après installation s'il ne dispose pas d'une capacité de pression statique suffisante.

C'est pourquoi les ingénieurs doivent examiner la courbe de performance du ventilateur au lieu de regarder uniquement le débit d'air maximal.

La relation entre le débit d'air et la pression statique fournit une bien meilleure indication de la façon dont le ventilateur fonctionnera dans une enceinte réelle.

Pour les armoires de commande contenant des filtres, des composants électroniques denses ou des ouvertures de ventilation limitées, un ventilateur offrant de meilleures performances en pression statique peut être un meilleur choix.

Pourquoi les armoires VFD nécessitent une attention particulière au refroidissement

Les variateurs de fréquence font partie des sources de chaleur les plus courantes à l'intérieur des armoires de commande industrielles.

Un VFD régule la vitesse du moteur et la puissance de sortie en contrôlant l'énergie électrique. Au cours de ce processus, les pertes de puissance génèrent de la chaleur.

Lorsque un ou plusieurs VFD sont installés dans la même enceinte, la charge thermique interne peut devenir importante.

Si la chaleur générée ne peut pas être évacuée efficacement, la température de l'armoire peut augmenter et affecter l'environnement de fonctionnement du variateur.

Pour cette raison, les armoires VFD nécessitent une planification minutieuse de la ventilation.

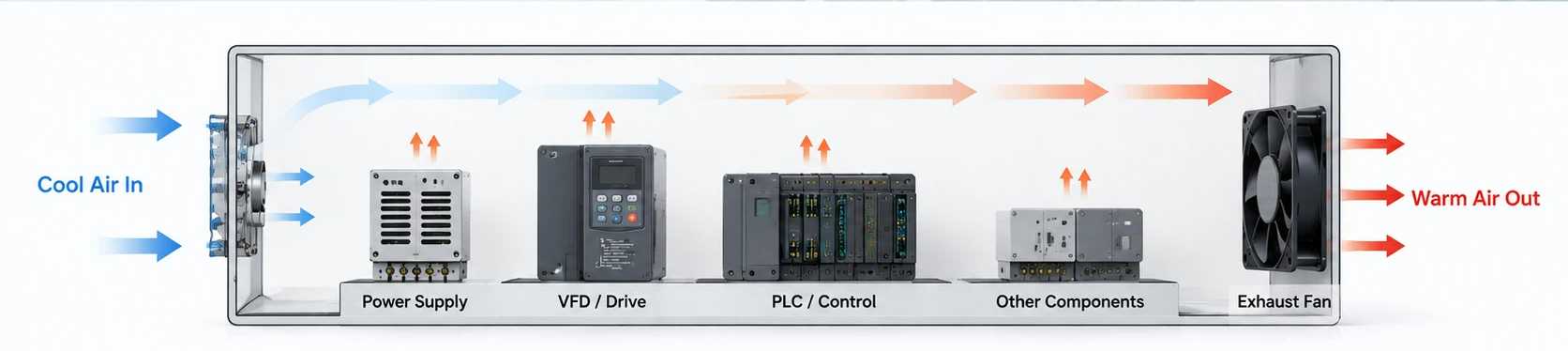

Une conception courante place l'entrée d'air près de la partie inférieure de l'armoire et le ventilateur d'extraction près de la partie supérieure.

L'air ambiant plus frais entre par la zone inférieure, passe à travers le VFD et les autres composants générant de la chaleur, se réchauffe, puis monte vers la partie supérieure où le ventilateur d'extraction l'évacue.

Cette disposition tire parti de la tendance naturelle de l'air chaud à monter tandis que la ventilation forcée élimine activement la chaleur accumulée.

Cependant, la disposition exacte du flux d'air doit toujours être déterminée en fonction de la disposition interne réelle de l'armoire.

Comment sélectionner un ventilateur d'extraction pour VFD

La sélection d'un ventilateur d'extraction pour VFD approprié nécessite plus que la vérification du débit d'air maximal nominal.

Les ingénieurs doivent d'abord déterminer la chaleur totale générée par le VFD et les autres composants.

La taille de l'enceinte, la température ambiante, la température interne admissible, la zone d'entrée, la zone de sortie, la résistance du filtre et le chemin du flux d'air interne doivent ensuite être pris en compte.

Une erreur courante consiste à installer un puissant ventilateur d'extraction sans fournir une capacité d'entrée d'air suffisante.

Si le ventilateur d'extraction tente d'évacuer plus d'air que le système d'entrée ne peut en fournir, l'enceinte peut développer une pression négative excessive. Cela peut réduire le débit d'air réel et limiter les performances de refroidissement.

Les côtés entrée et extraction doivent donc être conçus comme un seul système complet de ventilation.

Dans les environnements poussiéreux, un filtre d'entrée peut être nécessaire pour empêcher les contaminants de pénétrer dans l'armoire. Cependant, le filtre crée une résistance supplémentaire, ce qui signifie que le ventilateur sélectionné doit avoir une pression statique suffisante.

À mesure que le filtre devient sale, la résistance augmente davantage. Un plan de maintenance doit donc être établi pour l'inspection et le nettoyage ou le remplacement.

Les ventilateurs de refroidissement 5 volts conviennent-ils aux équipements industriels ?

Les ventilateurs de refroidissement basse tension sont de plus en plus courants à mesure que les équipements électroniques deviennent plus petits et plus compacts.

Un ventilateur de refroidissement 5 volts peut convenir aux petits systèmes électroniques, aux cartes de commande, aux modules de communication, aux appareils embarqués, aux instruments et aux autres équipements alimentés par une source 5 V CC.

Comparées aux grandes armoires industrielles, ces applications disposent souvent d'un espace d'installation très limité.

Par conséquent, les dimensions du ventilateur, son épaisseur, sa tension, son courant, son débit d'air, sa pression statique, son niveau sonore et ses performances au démarrage peuvent tous devenir des critères de sélection importants.

Si le système électronique fournit déjà une alimentation stable de 5 V, l'utilisation d'un ventilateur compatible peut simplifier la conception électrique globale.

Cependant, les ingénieurs ne doivent pas sélectionner un ventilateur uniquement en fonction de la tension.

Le débit d'air requis doit toujours être suffisant pour évacuer la chaleur générée. La pression statique doit être évaluée si le ventilateur fonctionne derrière une grille ou un filtre.

Le courant de fonctionnement doit également être compatible avec l'alimentation de l'équipement.

Pour les applications nécessitant un fonctionnement continu, la durée de vie et la fiabilité doivent recevoir la même attention que la compatibilité électrique.

Ventilateurs de refroidissement CA versus ventilateurs de refroidissement CC

Les ventilateurs de refroidissement industriels peuvent généralement être classés selon leur alimentation électrique en ventilateurs CA et ventilateurs CC.

Les ventilateurs CA sont couramment utilisés dans les armoires de commande industrielles, les équipements électriques, les systèmes de distribution, les équipements de ventilation industrielle et les applications où une alimentation CA est facilement disponible.

Les ventilateurs CC sont largement utilisés dans les équipements électroniques, les dispositifs de communication, les cartes de commande, les systèmes embarqués, les instruments et les équipements contenant déjà une alimentation CC basse tension.

Si une machine fournit déjà une source d'alimentation CC de 12 V ou 24 V, le choix d'un ventilateur CC compatible peut simplifier l'architecture d'alimentation.

Si l'équipement est conçu autour d'une alimentation CA, un ventilateur CA peut offrir une solution plus pratique.

Il n'existe pas de type de ventilateur unique idéal pour toutes les applications industrielles.

Le choix correct dépend de l'architecture électrique, des exigences thermiques, de l'environnement d'installation, de l'espace disponible et des conditions de fonctionnement prévues.

Pourquoi le sens du flux d'air est important

Le sens du flux d'air a une influence directe sur les performances thermiques.

Un boîtier correctement conçu doit créer un trajet de flux d'air clair et continu.

L'air plus frais doit entrer dans le boîtier, traverser les principales zones génératrices de chaleur, puis sortir par le côté d'évacuation.

Si le trajet du flux d'air est mal conçu, des points chauds localisés peuvent apparaître.

Par exemple, si les composants les plus chauds sont situés dans la partie supérieure d'une armoire mais que le ventilateur d'évacuation est installé près du bas, l'air chaud peut rester emprisonné dans la section supérieure.

Pour les armoires de commande verticales, les configurations avec entrée d'air inférieure et évacuation supérieure sont couramment utilisées.

Cependant, la disposition interne doit toujours être prise en compte.

Si plusieurs sources de chaleur sont réparties dans différentes zones, une gestion supplémentaire du flux d'air peut être nécessaire.

Des cloisons internes, des conduits d'air, des déflecteurs ou plusieurs ventilateurs peuvent parfois être utilisés pour créer un trajet de flux d'air mieux contrôlé.

Les filtres réduisent-ils les performances des ventilateurs ?

Oui.

Les filtres aident à empêcher la poussière et les contaminants d'entrer dans le boîtier, mais ils créent également une résistance au flux d'air.

À mesure que la poussière s'accumule sur la surface du filtre, la résistance au flux d'air peut encore augmenter.

Si le ventilateur n'a pas une capacité de pression statique suffisante, le débit d'air réel peut diminuer considérablement à mesure que le filtre devient sale.

Pour cette raison, les ingénieurs doivent prendre en compte la perte de pression du filtre lors du processus de sélection du ventilateur.

Le matériau du filtre, la surface du filtre, le niveau de contamination prévu et l'intervalle de maintenance doivent également être pris en compte.

Dans les environnements industriels fortement contaminés, un nettoyage ou un remplacement régulier des filtres est essentiel.

Un filtre sale peut réduire les performances de l'ensemble du système de ventilation même lorsque le ventilateur de refroidissement lui-même continue de fonctionner normalement.

Conditions environnementales pour les ventilateurs de refroidissement industriels

Les environnements industriels sont généralement plus exigeants que les applications de bureau ou d'électronique grand public.

Les équipements peuvent être exposés à la poussière, aux brouillards d'huile, à l'humidité, aux températures élevées, aux basses températures, aux vibrations et à d'autres contaminants.

Ces conditions peuvent affecter les performances et la durée de vie des ventilateurs de refroidissement.

La poussière peut s'accumuler sur les pales et modifier l'équilibre de la roue, ce qui peut potentiellement augmenter les vibrations.

Le brouillard d'huile peut adhérer aux composants du ventilateur et attirer davantage de poussière.

L'humidité peut affecter les moteurs, les connexions électriques, les composants des circuits et les structures métalliques.

Par conséquent, le choix du ventilateur doit tenir compte de l'environnement de fonctionnement réel.

Les équipements industriels extérieurs nécessitent une attention supplémentaire.

La pluie, l'humidité, la condensation, les variations de température, la lumière du soleil et les exigences de protection environnementale peuvent toutes affecter le système de refroidissement.

Un ventilateur conçu pour un environnement intérieur ne doit pas être utilisé automatiquement dans un boîtier extérieur sans évaluer les exigences environnementales.

Pourquoi le bruit est important

Les performances de refroidissement ne sont pas le seul élément à prendre en compte.

Le bruit peut ne pas être une préoccupation majeure dans une grande usine, mais il peut devenir important pour les équipements de laboratoire, les instruments de test, les équipements médicaux, les machines adjacentes aux bureaux et les produits industriels utilisés à proximité des travailleurs.

Le bruit du ventilateur est influencé par la vitesse de rotation, la géométrie des pales, la construction du moteur, la conception des roulements, la résistance au flux d'air, les vibrations et la structure d'installation.

En général, une vitesse de ventilateur plus élevée peut fournir un débit d'air supérieur, mais elle peut également produire davantage de bruit aérodynamique et mécanique.

Par conséquent, les ingénieurs doivent sélectionner une vitesse de fonctionnement appropriée au lieu de simplement choisir la vitesse maximale disponible.

Le montage du ventilateur est également important.

Si la structure de montage est instable, les vibrations peuvent être transmises au boîtier et créer un bruit mécanique supplémentaire.

Une structure de montage correctement conçue peut contribuer à améliorer à la fois les performances acoustiques et la stabilité mécanique.

Comment la conception des roulements affecte la fiabilité des ventilateurs

Le système de roulements est un facteur important de la fiabilité à long terme d'un ventilateur de refroidissement.

Les équipements industriels fonctionnent souvent pendant de longues périodes, parfois en continu pendant des milliers d'heures.

Pendant cette période, le roulement doit supporter une rotation continue et des charges mécaniques.

Les différentes technologies de roulements présentent des caractéristiques différentes en termes de durée de vie, de bruit, de performances thermiques, d'orientation d'installation et d'adéquation aux applications.

Pour cette raison, la sélection d'un ventilateur industriel ne doit pas se concentrer uniquement sur le débit d'air et la vitesse.

La structure du roulement et la durée de vie prévue doivent également être prises en compte.

Pour les armoires de commande conçues pour un fonctionnement continu, un roulement fiable et une conception de moteur stable peuvent contribuer à réduire le risque de défaillance du ventilateur au fil du temps.

Comment déterminer la taille correcte d'un ventilateur

Les armoires électroniques industrielles disposent souvent d'un espace interne limité.

Par conséquent, les dimensions du ventilateur doivent correspondre à la structure de l'armoire et à la zone de montage disponible.

Si le ventilateur est trop grand, il peut ne pas entrer dans la position de montage prévue.

S'il est trop petit, le débit d'air peut être insuffisant.

Les ingénieurs doivent prendre en compte plus que les dimensions extérieures.

L'espacement des trous de montage, l'épaisseur du ventilateur, l'emplacement de la sortie de câble, le dégagement d'entrée, le dégagement de sortie et les composants environnants doivent tous être évalués.

Il est généralement préférable de déterminer la position d'installation du ventilateur dès l'étape de conception initiale de l'équipement plutôt que d'essayer d'ajouter un ventilateur de refroidissement après la réalisation du boîtier.

Pourquoi le débit d'air maximal seul peut être trompeur

Le débit d'air maximal indiqué dans un catalogue de produits est souvent mesuré dans des conditions relativement ouvertes.

Une fois le ventilateur installé dans un boîtier réel, l'air rencontre une résistance due aux filtres, grilles, dissipateurs thermiques, ouvertures, câbles et composants internes.

Par conséquent, le débit d'air réel en fonctionnement est généralement inférieur à la valeur indiquée en air libre.

C'est pourquoi les ingénieurs expérimentés prêtent attention simultanément au débit d'air et à la pression statique.

Lorsque la résistance du système est élevée, un ventilateur offrant de meilleures performances en pression statique peut fournir un meilleur refroidissement réel qu'un ventilateur ayant un débit d'air en air libre plus élevé mais une capacité de pression plus faible.

Comment tester si un ventilateur de refroidissement est adapté

Après la sélection théorique du ventilateur, des tests pratiques doivent être effectués.

Le ventilateur doit être installé dans l'équipement réel ou dans un boîtier représentatif et fonctionner dans des conditions réalistes.

Des mesures de température peuvent ensuite être prises à différents endroits à l'intérieur de l'armoire.

Une attention particulière doit être accordée aux zones autour du VFD, de l'alimentation électrique, du pilote, de l'onduleur, du dissipateur thermique et des autres sources de chaleur principales.

Si certaines zones sont nettement plus chaudes que d'autres, le chemin du flux d'air doit être examiné.

Le problème peut ne pas être nécessairement un débit d'air insuffisant du ventilateur.

Il peut être causé par une mauvaise répartition du flux d'air, un emplacement incorrect du ventilateur, une entrée sous-dimensionnée, une résistance excessive du filtre ou un court-circuit du flux d'air.

Les tests d'élévation de température constituent donc une partie importante du processus de conception thermique industrielle.

Comment un refroidissement approprié peut réduire les coûts de maintenance

Un système de refroidissement bien conçu peut faire plus que réduire la température.

En maintenant les composants électroniques dans une plage de fonctionnement appropriée, il peut contribuer à améliorer la stabilité du système et à réduire les contraintes thermiques.

Un refroidissement fiable peut également réduire le risque d'arrêts imprévus causés par une température excessive.

Pour les équipements de production industrielle, les temps d'arrêt imprévus peuvent entraîner des pertes de production importantes.

Cela signifie que la gestion thermique doit être considérée comme faisant partie de la stratégie globale de fiabilité plutôt que simplement comme un accessoire.

Le coût d'un ventilateur de refroidissement est généralement faible par rapport au coût potentiel des temps d'arrêt des équipements, de la maintenance d'urgence ou des composants électroniques endommagés.

Pourquoi choisir un fabricant professionnel de ventilateurs de refroidissement ?

Les ventilateurs de refroidissement industriels ne sont pas toujours de simples composants standard disponibles sur étagère.

Les fabricants d'équipements OEM exigent souvent une combinaison de dimensions spécifiques, de débit d'air, de pression statique, de tension, de bruit, de configuration de montage et de durée de vie opérationnelle.

Un fabricant professionnel peut aider les clients à évaluer ces exigences et à sélectionner un ventilateur adapté grâce à une analyse d'application et à des tests sur échantillons.

Pour les projets de production en série, la constance de fabrication est tout aussi importante.

Si différents lots de production présentent des variations importantes de dimensions, de caractéristiques électriques, de débit d'air ou de bruit, l'équipement final peut rencontrer des problèmes d'assemblage ou de performance thermique.

Un processus de fabrication stable et une capacité de test complète peuvent donc être précieux pour les clients industriels.

Chungfo Fan offre des capacités couvrant la conception de produits, le développement d'outillage, le moulage par injection, la production SMT, l'assemblage et les tests de produits.

Ces capacités permettent à Chungfo Fan de prendre en charge les applications de refroidissement dans les armoires de commande industrielles, les armoires VFD, les équipements électriques, les systèmes de réfrigération, les équipements électroniques, les équipements d'automatisation et d'autres applications de gestion thermique.

Un processus complet de sélection d'un ventilateur de refroidissement

Un processus fiable de sélection d'un ventilateur doit commencer par les exigences thermiques plutôt que par le ventilateur lui-même.

Tout d'abord, identifiez les principaux composants générateurs de chaleur à l'intérieur du boîtier et estimez la charge thermique totale.

Deuxièmement, déterminez la température ambiante maximale dans les conditions réelles de fonctionnement.

Troisièmement, déterminez la température interne maximale admissible du boîtier.

Quatrièmement, estimez le débit d'air requis en fonction de la charge thermique et de l'élévation de température admissible.

Cinquièmement, évaluez la résistance créée par les filtres, les grilles, les dissipateurs thermiques, les ouvertures de ventilation, les câbles et les composants internes.

Sixièmement, sélectionnez un ventilateur AC ou DC selon l'architecture électrique de l'équipement.

Septièmement, vérifiez les dimensions du ventilateur, les trous de montage, le débit d'air, la pression statique, la tension, le courant, le bruit, la température de fonctionnement, la structure des roulements et la durée de vie opérationnelle prévue.

Enfin, effectuez un test réel d'élévation de température dans des conditions de fonctionnement réalistes.

Ce n'est qu'après que le test pratique a confirmé que les exigences thermiques sont satisfaites que le modèle final de ventilateur peut être lancé en production de masse.

Erreurs courantes lors de la sélection d'un ventilateur de refroidissement

Une erreur courante consiste à choisir un ventilateur uniquement selon sa taille physique.

Un ventilateur peut s'adapter à l'armoire tout en ne fournissant pas un refroidissement suffisant.

Une autre erreur courante consiste à sélectionner un ventilateur uniquement selon son débit d'air maximal.

Sans tenir compte de la pression statique et de la résistance du système, le débit d'air réel installé peut être bien inférieur aux prévisions.

Une troisième erreur consiste à ignorer la direction du flux d'air.

Même un ventilateur puissant ne peut pas refroidir efficacement un composant si le flux d'air ne l'atteint pas.

Un autre problème est de négliger les conditions environnementales.

Un ventilateur sélectionné pour un environnement intérieur propre peut ne pas convenir à un environnement de fabrication poussiéreux ou humide.

La maintenance est un autre facteur qui ne doit pas être négligé.

Les filtres, les ventilateurs et les ouvertures de ventilation nécessitent une inspection et un nettoyage périodiques. Un système de refroidissement performant lorsqu'il est neuf peut progressivement perdre en efficacité si la maintenance est négligée.

Comment le contrôle intelligent des ventilateurs peut améliorer la gestion thermique

Les équipements industriels modernes peuvent également utiliser un contrôle intelligent des ventilateurs pour améliorer les performances thermiques.

Au lieu de faire fonctionner le ventilateur à pleine vitesse en continu, l'équipement peut ajuster la vitesse du ventilateur en fonction de la température interne ou des conditions de charge.

Cela peut réduire la consommation d'énergie et le bruit inutiles tout en fournissant un refroidissement adéquat lorsque la charge thermique augmente.

Selon le ventilateur et le système de contrôle, la régulation de vitesse peut être réalisée par des méthodes telles que le contrôle PWM ou le contrôle de tension.

Pour les équipements présentant de grandes variations de charge de fonctionnement, le refroidissement à vitesse variable peut fournir une stratégie de gestion thermique plus efficace.

Cependant, le système de contrôle doit être compatible avec le ventilateur sélectionné et ses caractéristiques électriques.

Maintenance du ventilateur de refroidissement pour les boîtiers industriels

Même un ventilateur de haute qualité nécessite une maintenance appropriée.

L'entrée et la sortie du ventilateur doivent être inspectées régulièrement afin de s'assurer qu'elles ne sont pas obstruées.

Les filtres doivent être nettoyés ou remplacés en fonction de l'environnement de fonctionnement.

L'accumulation de poussière sur les pales du ventilateur doit également être surveillée.

Si un bruit anormal ou des vibrations apparaissent, le ventilateur doit être inspecté rapidement.

Une augmentation du bruit peut parfois indiquer une usure des roulements, une contamination des pales, des problèmes de montage ou un déséquilibre mécanique.

Une maintenance précoce peut empêcher qu'un petit problème de refroidissement ne se transforme en arrêt de l'équipement.

Conclusion

Le choix du bon ventilateur de refroidissement pour un boîtier électronique industriel nécessite une approche au niveau du système.

La charge thermique détermine le besoin de refroidissement de base.

Le débit d'air détermine la capacité d'échange d'air.

La pression statique détermine l'efficacité avec laquelle le ventilateur peut surmonter la résistance du système.

La direction du flux d'air détermine si la chaleur est réellement évacuée des composants critiques.

La tension et la compatibilité électrique déterminent si le ventilateur peut fonctionner correctement avec le système d'alimentation de l'équipement.

Le bruit, la résistance environnementale, la construction des roulements, la durée de fonctionnement et les exigences de maintenance déterminent si le ventilateur peut continuer à fonctionner de manière fiable sur le long terme.

Pour les armoires de commande VFD, les ingénieurs doivent accorder une attention particulière à la génération de chaleur, à la direction du flux d'air, à la capacité d'admission, à la résistance des filtres et aux performances d'évacuation.

Pour les équipements électroniques compacts, les ventilateurs basse tension peuvent fournir des solutions de refroidissement pratiques lorsque l'alimentation disponible et les exigences de débit d'air sont compatibles.

Pour les environnements poussiéreux, humides, à haute température ou extérieurs, la protection environnementale et la filtration doivent être évaluées dans le cadre de la conception thermique globale.

Un ventilateur de refroidissement correctement sélectionné n'est donc pas simplement un petit composant mécanique à l'intérieur d'une armoire industrielle. Il constitue une partie importante du système de gestion thermique et de fiabilité de l'équipement.

Chungfo Fan peut fournir des solutions de ventilateurs de refroidissement basées sur le débit d'air, la pression statique, la tension, les dimensions, le bruit, les exigences d'installation et les conditions d'application. Grâce à ses capacités couvrant la conception de produits, l'outillage, le moulage par injection, la production SMT, l'assemblage et les tests, Chungfo Fan accompagne les fabricants d'équipements industriels à la recherche de solutions fiables de gestion thermique.

Questions fréquemment posées

Chaque boîtier électronique industriel a-t-il besoin d'un ventilateur de refroidissement ?

Tous les boîtiers ne nécessitent pas une ventilation forcée. Si la charge thermique interne est faible et que la dissipation naturelle de chaleur peut maintenir la température requise, un ventilateur peut ne pas être nécessaire.

Cependant, lorsque les composants électroniques génèrent une quantité importante de chaleur ou que le boîtier fonctionne dans un environnement à température ambiante élevée, la ventilation forcée peut fournir une solution de gestion thermique plus fiable.

Comment déterminer le débit d'air requis pour une armoire industrielle ?

Le débit d'air requis dépend de la charge thermique totale, de la température ambiante, de l'élévation de température interne admissible, de la structure du boîtier et de la résistance du système.

Les ingénieurs doivent d'abord déterminer la chaleur générée par les composants internes, puis calculer le débit d'air nécessaire pour évacuer cette chaleur.

La résistance des filtres, grilles, dissipateurs thermiques et ouvertures de ventilation doit également être prise en compte.

Un ventilateur avec un débit d'air plus élevé est-il toujours meilleur ?

Non.

Un ventilateur doit être sélectionné en fonction de la charge thermique réelle et de la résistance du système.

Un débit d'air excessif peut augmenter le bruit, la consommation d'énergie, les vibrations et l'entrée de poussière.

Un débit d'air insuffisant, en revanche, peut entraîner une surchauffe.

Le meilleur ventilateur est celui qui fournit des performances de refroidissement réelles suffisantes dans les conditions de fonctionnement réelles.

Pourquoi une armoire VFD nécessite-t-elle une ventilation d'évacuation spéciale ?

Un variateur de fréquence génère de la chaleur pendant son fonctionnement et peut représenter une part importante de la charge thermique totale de l'armoire.

Lorsque un ou plusieurs variateurs de fréquence sont installés dans une armoire fermée, la chaleur peut s'accumuler rapidement.

Un système de ventilateur d'évacuation VFD correctement conçu peut aider à éliminer l'air chaud et à maintenir une température interne plus stable.

Un ventilateur de refroidissement de 5 volts convient-il aux équipements électroniques industriels ?

Oui, selon l'application.

Un ventilateur de refroidissement de 5 volts peut convenir aux systèmes électroniques basse tension, aux cartes de commande, aux équipements intégrés, aux dispositifs de communication et aux assemblages électroniques compacts.

Cependant, les ingénieurs doivent également évaluer le débit d'air, la pression statique, le courant, le bruit, la durée de vie en fonctionnement, la tension de démarrage et les conditions environnementales.

Une armoire industrielle doit-elle utiliser un ventilateur de refroidissement CA ou CC ?

La réponse dépend de l'architecture d'alimentation de l'équipement.

Les ventilateurs CA conviennent aux équipements disposant d'une alimentation CA facilement disponible.

Les ventilateurs CC sont souvent plus pratiques lorsque l'équipement dispose déjà d'une alimentation CC basse tension.

La décision doit également tenir compte de l'espace d'installation, des exigences de commande, du bruit et des performances thermiques.

Un filtre réduit-il le débit d'air d'un ventilateur de refroidissement ?

Oui.

Un filtre introduit une résistance dans le chemin du flux d'air.

À mesure que la poussière s'accumule sur le filtre, la résistance peut encore augmenter.

Le ventilateur doit donc avoir une capacité de pression statique suffisante pour maintenir un débit d'air adéquat dans les conditions prévues du filtre.

Où un ventilateur de refroidissement d'un boîtier doit-il être installé ?

L'emplacement d'installation dépend de la structure de l'armoire.

Une configuration courante consiste à introduire de l'air plus frais par une entrée inférieure et à évacuer l'air plus chaud par une sortie supérieure.

Cependant, l'emplacement réel des sources de chaleur doit toujours être pris en compte.

L'objectif est de créer un chemin de circulation d'air qui traverse les principaux composants générateurs de chaleur avant que l'air ne sorte du boîtier.

Quelles certifications possède Chungfo Fan ?

Chungfo Fan possède des certifications pertinentes et des capacités de conformité, notamment ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH et IATF16949.

Certains produits disposent également d'informations de certification liées à UL, notamment l'homologation de produit UL GPWV2.E311396.

Pourquoi choisir Chungfo Fan comme fournisseur de ventilateurs de refroidissement industriels ?

Chungfo Fan offre des capacités couvrant la conception de produits, le développement d'outillage, le moulage par injection, la production SMT, l'assemblage et les tests de produits.

L'entreprise peut aider ses clients avec des solutions de ventilateurs de refroidissement basées sur le débit d'air, la pression statique, la tension, les dimensions, le bruit, les exigences d'installation et les conditions d'application.

Pour les boîtiers électroniques industriels, les armoires VFD, les équipements électriques, les systèmes d'automatisation, les équipements de réfrigération et d'autres applications de gestion thermique, Chungfo Fan peut prendre en charge à la fois la sélection de produits standard et les exigences spécifiques aux applications.

Certifications de l'entreprise

Les capacités de gestion de la qualité et des produits de Chungfo Fan couvrent plusieurs normes internationales et exigences de certification.

L'entreprise possède des certifications pertinentes et des capacités de conformité, notamment ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH et IATF16949.

Certains produits disposent d'informations de certification liées à UL, avec l'homologation de produit UL GPWV2.E311396.

Pour les fabricants d'équipements industriels, les capacités de certification, la constance de fabrication, les tests de produits et le support technique sont des facteurs importants lors de la sélection d'un fournisseur de ventilateurs de refroidissement à long terme.

Un fournisseur fiable de ventilateurs de refroidissement ne doit pas seulement fournir un produit avec le débit d'air requis, mais également offrir une qualité constante, une production stable, des tests appropriés et un support technique tout au long du processus de développement du produit et de production en série.

Chungfo Fan s'engage à fournir des solutions de ventilateurs de refroidissement stables, efficaces et fiables aux fabricants d'équipements industriels et à aider ses clients à construire des systèmes de gestion thermique plus fiables.
