Les stations de base de télécommunications constituent l'épine dorsale des réseaux de communication sans fil modernes. Des macro-stations 4G et petites cellules 5G aux armoires de communication extérieures, en passant par les unités radio, les équipements de bande de base et les systèmes de communication en périphérie de réseau, ces installations doivent fonctionner en continu dans des conditions environnementales exigeantes. Contrairement aux produits électroniques classiques, les stations de base de télécommunications sont conçues pour rester opérationnelles 24 heures sur 24, souvent dans des endroits où la maintenance est difficile et où les températures ambiantes peuvent varier considérablement.

Avec l'accélération des technologies de communication et la miniaturisation des équipements, la gestion thermique est devenue un aspect crucial de la conception des stations de base. Une capacité de traitement accrue, une capacité de transmission plus élevée et une densité d'équipements plus importante peuvent engendrer une production de chaleur nettement supérieure à l'intérieur des armoires de communication. Si cette chaleur n'est pas évacuée efficacement, la température interne peut augmenter, provoquant une limitation thermique, une dégradation des performances, un vieillissement prématuré des composants, des alarmes, voire des arrêts inattendus.

C’est l’une des principales raisons pour lesquelles les ventilateurs d’extraction à haut régime sont fréquemment envisagés pour les systèmes de refroidissement des stations de base de télécommunications. Un ventilateur à grande vitesse peut générer un flux d’air important dans un espace réduit, améliorer l’évacuation de la chaleur et contribuer au maintien d’une température stable autour des composants électroniques critiques. Toutefois, le régime seul ne suffit pas à déterminer si un ventilateur convient. Le débit d’air, la pression statique, la géométrie du ventilateur, la tension de fonctionnement, la fiabilité, la protection de l’environnement et les fonctions de contrôle doivent être considérés conjointement.

Pour les fabricants d'équipements de communication et les intégrateurs de systèmes, il est donc essentiel de comprendre la relation entre la vitesse du ventilateur et les performances thermiques lors du choix d'un ventilateur de refroidissement pour une station de base.

Pourquoi les stations de base de télécommunications génèrent-elles autant de chaleur ?

Presque tous les appareils électroniques d'une station de base de télécommunications consomment de l'énergie électrique, dont une grande partie est transformée en chaleur. Les équipements radiofréquences, les unités de traitement de bande de base, les alimentations, les modules optiques, les commutateurs, les routeurs et autres composants électroniques contribuent tous à la charge thermique totale.

La situation se complexifie avec l'infrastructure 5G, car les équipements de communication modernes sont conçus pour traiter des volumes de données bien plus importants avec une latence réduite. Cette performance de traitement accrue peut engendrer une consommation électrique plus élevée, tandis que la compacité des équipements peut augmenter la densité thermique dans un espace restreint.

Le problème ne réside pas uniquement dans la quantité totale de chaleur. La répartition de la chaleur est tout aussi importante. Une armoire peut présenter une température moyenne acceptable tandis que certains composants individuels subissent des températures locales bien plus élevées. Ces points chauds localisés peuvent s'avérer particulièrement dangereux pour les semi-conducteurs de puissance, les processeurs, les modules de communication et autres composants sensibles à la température.

Les recherches sur le refroidissement des stations de base de communication ont mis en évidence l'importance de l'organisation des flux d'air, car une mauvaise répartition de l'air peut créer des points chauds et augmenter la température des équipements de communication. Une étude de terrain a démontré que l'amélioration de la distribution de l'air était un facteur déterminant pour maintenir la température des équipements et réduire la consommation d'énergie de refroidissement.

C’est pourquoi un ventilateur d’extraction bien conçu ne doit pas se contenter de déplacer l’air. Il doit contribuer à établir un flux d’air régulier à travers l’armoire.

À quoi sert réellement un ventilateur d'extraction à haut régime ?

Le rôle principal d'un ventilateur d'extraction est d'évacuer l'air chaud d'un boîtier et de favoriser l'entrée d'air plus frais par des ouvertures prévues à cet effet. Ceci crée une convection forcée continue et empêche la chaleur de rester piégée autour des composants électroniques.

RPM signifie tours par minute. En général, augmenter la vitesse du ventilateur permet d'accroître le débit d'air et la pression, bien que cette relation exacte dépende de sa conception. Un ventilateur à régime élevé peut déplacer un plus grand volume d'air dans un espace réduit et s'avère particulièrement utile lorsque le boîtier contient des filtres, des grilles, des dissipateurs thermiques, des conduits ou d'autres composants qui restreignent la circulation de l'air.

Par exemple, un ventilateur à basse vitesse peut assurer un débit d'air suffisant en fonctionnement libre, mais ses performances peuvent diminuer considérablement une fois installé derrière une grille ou un filtre de protection. Un modèle à vitesse plus élevée peut fournir la pression supplémentaire nécessaire pour maintenir un débit d'air efficace dans ces conditions réelles d'utilisation.

C’est pourquoi les ingénieurs doivent éviter de choisir les ventilateurs uniquement en fonction de leur débit d’air libre. Un ventilateur offrant un débit d’air élevé à pression statique nulle ne garantit pas nécessairement un refroidissement suffisant une fois installé dans une armoire de télécommunications.

La relation entre le débit d'air et la résistance est l'un des concepts les plus importants dans le choix d'un ventilateur.

Pourquoi la pression statique est-elle importante pour le refroidissement des télécommunications ?

La pression statique représente la capacité du ventilateur à vaincre la résistance du flux d'air. Dans une armoire de télécommunications, le flux d'air circule rarement dans un environnement totalement ouvert.

L'air peut devoir traverser une grille d'admission, un filtre à poussière, un dissipateur thermique, des modules électroniques, une grille de protection, des conduits étroits et une ouverture d'évacuation avant de quitter l'armoire. Chacun de ces composants peut engendrer une perte de pression.

Lorsque la résistance à la pression augmente, le débit d'air réel d'un ventilateur diminue. Par conséquent, un ventilateur présentant un débit d'air libre élevé peut être peu performant dans un espace clos s'il ne parvient pas à générer une pression suffisante.

C'est là queventilateur d'extraction à haut régimeUne vitesse de rotation plus élevée peut présenter un avantage. Elle permet au ventilateur de maintenir un débit d'air utile malgré une résistance accrue du système. Toutefois, les ingénieurs doivent toujours évaluer la courbe de performance du ventilateur plutôt que de se fier uniquement à son régime maximal ou à son débit d'air maximal.

La conception d'un système de refroidissement performant pour les télécommunications commence par l'analyse complète des besoins en flux d'air. Le concepteur doit estimer la charge thermique, déterminer l'élévation de température admissible, identifier la résistance à l'écoulement de l'air, puis sélectionner un ventilateur capable de fonctionner efficacement au point de fonctionnement requis du système.

Pourquoi un régime moteur élevé est-il utile dans les armoires de télécommunications compactes ?

L'espace est l'une des principales contraintes des équipements de télécommunications modernes. Les équipements de communication deviennent plus petits tandis que leur capacité de traitement ne cesse d'augmenter. De ce fait, les ingénieurs doivent souvent dissiper davantage de chaleur dans un volume physique réduit.

Un ventilateur plus grand peut potentiellement déplacer plus d'air à une vitesse de rotation plus faible, mais l'espace disponible pour son installation peut s'avérer insuffisant. Un ventilateur compact à haut régime constitue une alternative pratique lorsque l'espace de montage est limité.

Ceci est particulièrement pertinent pour les petites armoires de communication, les unités radio, les équipements réseau et les boîtiers extérieurs compacts. Dans ces applications, l'augmentation de la vitesse du ventilateur permet d'atteindre les performances thermiques requises sans augmenter significativement les dimensions physiques du système de refroidissement.

Néanmoins, un régime moteur élevé ne doit pas être considéré comme une solution automatique. Une vitesse trop élevée peut également accroître le bruit, les vibrations, les contraintes sur les roulements et la consommation d'énergie. L'objectif n'est pas d'atteindre le régime moteur le plus élevé possible, mais d'obtenir le débit d'air et la pression requis au moindre coût énergétique et acoustique.

Le rôle du ventilateur de refroidissement CC dans les équipements de télécommunications

UNVentilateur de refroidissement CCLa conception de ventilateurs de refroidissement à courant continu est souvent avantageuse pour les équipements de télécommunications, car de nombreux systèmes de communication utilisent déjà des architectures d'alimentation à courant continu. L'infrastructure des télécommunications fonctionne généralement avec des systèmes d'alimentation à courant continu dédiés, ce qui facilite leur intégration directe.

Un ventilateur à courant continu peut également prendre en charge le contrôle de la vitesse, la surveillance et la gestion thermique au niveau du système. Selon sa conception, des signaux de commande peuvent être utilisés pour surveiller la vitesse du ventilateur ou détecter des anomalies de fonctionnement.

Pour les installations de télécommunications isolées, cette fonctionnalité peut s'avérer extrêmement précieuse. Une station de base peut être située en zone rurale, sur un toit, en bordure d'autoroute ou dans tout autre endroit où une inspection manuelle fréquente est impossible. Si un ventilateur de refroidissement tombe en panne sans prévenir, la hausse de température qui en résulte peut à terme affecter les équipements de communication.

Par conséquent, les systèmes de refroidissement modernes des télécommunications bénéficient souvent de ventilateurs capables de fournir un retour d'information sur la vitesse, des alarmes de panne ou d'autres fonctions de surveillance.

Pourquoi les ventilateurs axiaux CC sans balais sont-ils si largement utilisés ?

Ventilateurs axiaux sans balais à courant continusont parfaitement adaptées à de nombreuses applications de refroidissement dans le secteur des télécommunications car elles combinent dimensions compactes, flux d'air direct et commutation électronique efficace.

Contrairement aux moteurs à balais traditionnels, les moteurs sans balais ne nécessitent pas de balais mécaniques pour la commutation. Ceci élimine une source importante d'usure mécanique et rend cette technologie adaptée aux applications exigeant de longues périodes de fonctionnement continu.

Un ventilateur axial déplace l'air généralement parallèlement à son axe. Cela le rend particulièrement efficace lorsqu'il s'agit de faire circuler un grand volume d'air dans une armoire ou un conduit de ventilation.

Les équipements de télécommunications bénéficient également de la contrôlabilité des moteurs CC sans balais. La vitesse du ventilateur peut être ajustée en fonction de la température ou de la charge de l'équipement. En période de faible demande thermique, le ventilateur fonctionne à vitesse réduite. Lorsque la température interne augmente, le contrôleur peut accroître la vitesse du ventilateur afin d'améliorer le refroidissement.

Cette approche permet de réduire la consommation d'énergie et le bruit inutiles tout en maintenant la sécurité thermique.

Un régime élevé ne signifie pas que le ventilateur doit fonctionner en permanence à pleine vitesse. Un système de contrôle bien conçu permet d'atteindre une vitesse élevée en cas de besoin, tout en autorisant un fonctionnement à vitesse réduite en conditions normales.

Sélection de ventilateurs axiaux pour armoires de télécommunications

Le terme « ventilateur axial » est parfois utilisé de manière générale lorsqu'on parle de solutions de ventilation forcée, mais les ingénieurs doivent faire la distinction entre les caractéristiques de flux d'air axial et centrifuge lors du choix d'un produit.

Les ventilateurs axiaux sont généralement privilégiés lorsqu'un volume d'air important doit circuler de manière relativement directe. Les ventilateurs centrifuges sont plus appropriés lorsque le système requiert une pression plus élevée et que le flux d'air doit traverser des conduits ou des passages étroits.

Pour une armoire de télécommunications, le choix approprié dépend de la structure de l'enceinte, de sa résistance à la pression et de son architecture de refroidissement.

Si l'armoire présente de larges ouvertures de ventilation et un flux d'air relativement dégagé, un ventilateur axial peut constituer une solution efficace. En revanche, si l'air doit traverser un échangeur de chaleur dense, un canal étroit ou un système de conduits complexe, un ventilateur ou une soufflerie à pression plus élevée sera plus approprié.

Cette distinction est importante car le choix d'un type de ventilateur inadapté peut entraîner des performances de refroidissement décevantes même si le débit d'air nominal semble suffisant.

Régime moteur élevé et efficacité de dissipation thermique

L'évacuation de la chaleur d'une enceinte peut s'expliquer par la relation fondamentale entre la charge thermique, le flux d'air et l'élévation de température.

Lorsqu'un système génère une quantité fixe de chaleur, l'augmentation de la quantité d'air traversant l'enceinte peut généralement réduire l'élévation de température entre l'air entrant et l'air sortant, à condition que l'air entrant soit suffisamment plus froid que l'air interne.

Cela signifie qu'un régime moteur élevé peut être utile lorsqu'un débit d'air supplémentaire est nécessaire pour gérer une charge thermique élevée.

However, thermal performance depends on more than airflow quantity. The location of the inlet, the position of heat-generating components, the direction of fan rotation, the exhaust location and the internal structure of the cabinet all affect the actual cooling result.

If the fan creates airflow that bypasses the hottest components, the theoretical airflow rating may not translate into effective component cooling.

This is why airflow organization is as important as fan performance.

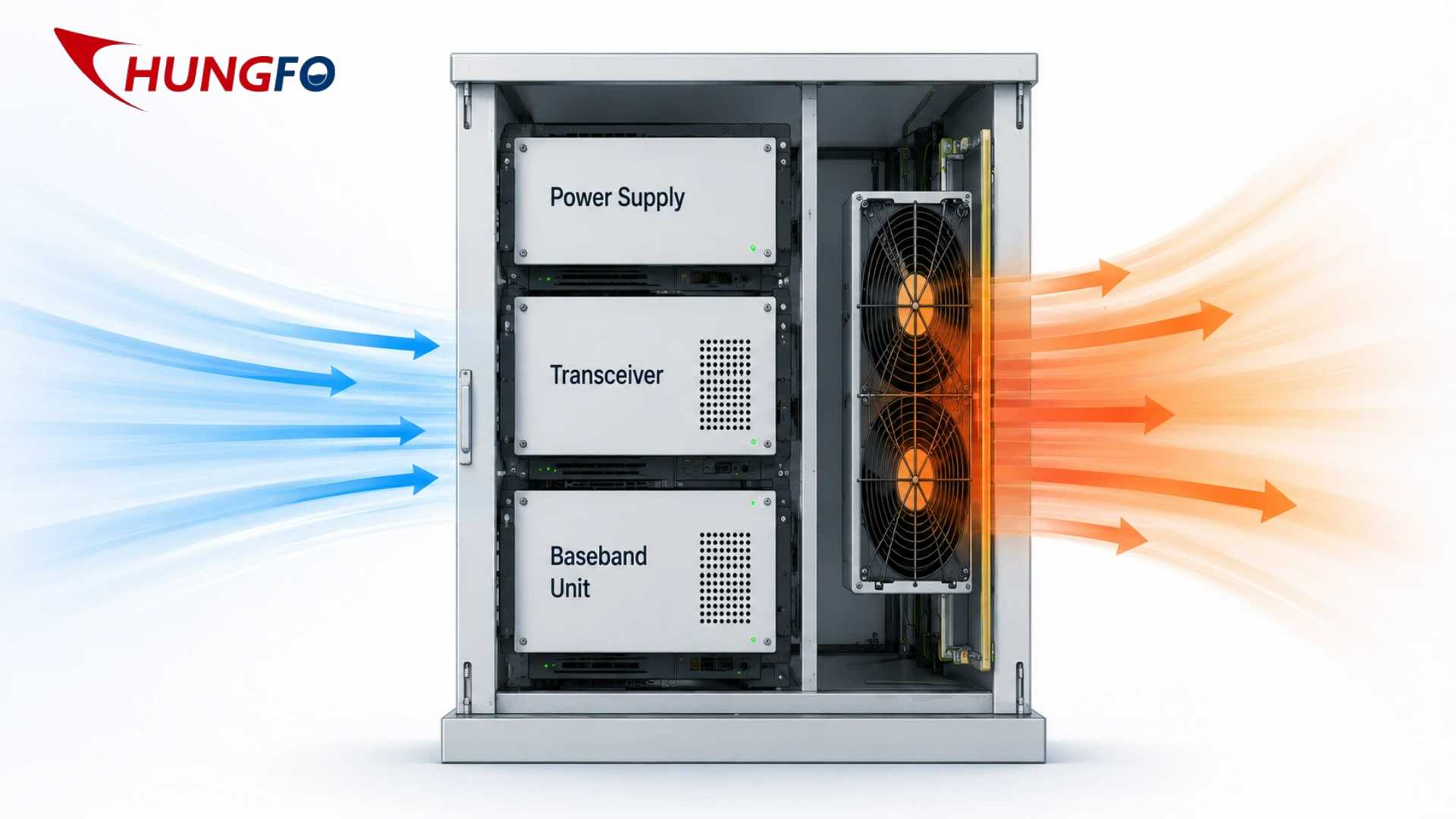

The Importance Of Airflow Direction

A successful telecom cooling system should establish a clear airflow path.

Cool air should enter from an appropriate location, pass across the heat-generating components and then leave the cabinet through an exhaust path. The airflow should not circulate unnecessarily inside the enclosure.

An exhaust fan mounted at the correct position can create negative pressure inside the cabinet and encourage air to move through the intended path.

For example, if hot air naturally accumulates near the upper part of the cabinet, an exhaust fan installed near the upper outlet can help remove that accumulated heat. At the same time, an intake opening should be positioned to provide cooler air to the equipment.

The exact configuration depends on cabinet geometry and component arrangement.

Why 5G Makes Cooling More Challenging

5G communication equipment introduces additional thermal management challenges because the infrastructure is designed for high data throughput, low latency and dense deployment.

Research has shown that increasing power density and energy consumption in 5G base stations make thermal performance and energy efficiency increasingly important. Hybrid cooling systems and cabinet-level thermal management have therefore become active areas of engineering research.

In practical applications, the cooling system must work continuously while maintaining equipment temperature under changing outdoor conditions.

An outdoor cabinet can experience high solar radiation, high ambient temperature, humidity, rain, dust and salt exposure. These factors place additional demands on the fan.

A fan that performs well in a laboratory may not necessarily provide the same reliability in a coastal outdoor cabinet.

Environmental Requirements For Telecom Exhaust Fans

Outdoor telecom equipment may operate under a wide range of environmental conditions. Temperature, humidity, dust, water, salt spray and vibration can all affect fan performance.

For outdoor applications, designers should therefore consider the appropriate protection structure, corrosion resistance, bearing technology and material selection.

The fan housing and impeller must maintain mechanical integrity under temperature changes. Bearings must be capable of supporting long continuous operation. Electronic components should be designed for the expected voltage and temperature range.

In coastal environments, salt and moisture can accelerate corrosion. In dusty environments, filters may become blocked and increase airflow resistance. This can cause the fan operating point to move toward a lower airflow condition.

A reliable telecom cooling system should therefore consider the fan and the entire ventilation system as one integrated design.

Fan Reliability Is As Important As Fan Speed

Telecom infrastructure is often expected to operate continuously for years. A fan that delivers excellent airflow but fails prematurely is not a reliable cooling solution.

Bearing selection is one important factor. Ball bearings are commonly considered for applications requiring long service life and wide operating conditions, while sleeve bearing designs may be suitable for certain cost-sensitive or controlled environments.

Motor quality, winding design, electronic commutation, impeller balance and manufacturing consistency also affect service life.

Dynamic balancing is particularly important for high RPM fans. As rotational speed increases, imbalance can create greater vibration and mechanical stress. A properly balanced impeller helps reduce vibration and improves overall operating stability.

This is why high RPM fan manufacturing requires careful control of mechanical tolerances and production quality.

Noise And High RPM

One disadvantage of high RPM operation is increased noise.

Telecom equipment may be installed near offices, residential areas, transportation infrastructure or other locations where acoustic performance matters. A fan running continuously at maximum speed can generate unnecessary noise if the thermal load is actually low.

The solution is not necessarily to avoid high RPM fans. Instead, the system can use intelligent speed control.

Temperature sensors can monitor the internal environment and adjust fan speed according to thermal demand. When the cabinet is cool, the fan can operate at a lower speed. When temperature increases, the controller can increase RPM.

This provides a balance between cooling capacity, energy consumption and noise.

Energy Efficiency In Base Station Cooling

Cooling can represent a significant part of the overall energy consumption of communication infrastructure. Therefore, thermal management must balance reliability with energy efficiency.

A fan that operates at unnecessarily high speed consumes more energy than required. On the other hand, reducing fan speed too much can increase internal temperature and compromise equipment reliability.

Recent research into 5G base station cooling has focused on optimizing cooling operation and fan speed to reduce energy consumption while maintaining thermal requirements.

This supports an important engineering principle: the best fan is not necessarily the fan with the highest RPM. The best fan is the fan that provides sufficient cooling performance under the real operating conditions while maintaining acceptable energy consumption and reliability.

Fan Redundancy For Critical Telecom Equipment

Because communication networks are critical infrastructure, redundancy can be an important part of cooling system design.

If one cooling fan fails, another fan may continue to provide sufficient airflow until maintenance can be performed. In higher-reliability systems, multiple fans can operate together so that the system retains cooling capacity even after one fan experiences a fault.

This is commonly described through configurations such as N plus 1 redundancy.

Fan monitoring can further improve reliability. Speed feedback can help detect a stalled or degraded fan, while alarm signals can notify the control system when abnormal conditions occur.

For remote base stations, this type of monitoring can reduce maintenance response time and help prevent thermal failures.

How To Select A High RPM Exhaust Fan For A Base Station

The selection process should begin with the thermal load rather than the fan itself.

First, determine the amount of heat generated by the equipment. Next, identify the maximum allowable internal temperature and the expected ambient temperature. Then calculate the required airflow and evaluate the pressure losses created by filters, grilles, heat sinks and enclosure structures.

After that, compare fan performance curves.

Engineers should evaluate airflow at the actual static pressure rather than relying on the free-air airflow value. Rated voltage, operating voltage range, RPM, power consumption, noise, bearing type, operating temperature and expected service life should also be considered.

For outdoor telecom cabinets, environmental protection and corrosion resistance should be included in the selection criteria.

The fan should also be evaluated for control and monitoring functions. Depending on the system, PWM control, FG speed feedback, RD alarm output or other customized signals may be required.

Why Manufacturing Quality Matters

The performance of a telecom cooling fan depends heavily on manufacturing consistency.

High speed rotation requires accurate impeller geometry, balanced components, reliable bearings and stable motor performance. Small manufacturing deviations can influence vibration, noise, airflow and service life.

A professional fan manufacturer should therefore have appropriate testing capabilities for airflow, pressure, noise, vibration, temperature and reliability.

Quality control should extend from motor components and electronic control boards to impeller molding, assembly and final testing.

For OEM and ODM telecom projects, customized voltage, connector, cable length, alarm signal and mounting dimensions may also be required.

Chungfo provides cooling fan solutions for different electronic and industrial applications, with capabilities covering product design, injection molding, SMT production and fan assembly. The company can support customers who need customized cooling fan solutions for equipment requiring stable airflow and long-term operation.

The Future Of Telecom Base Station Cooling

The future of telecom cooling will increasingly focus on intelligent control, energy efficiency and system integration.

Instead of operating cooling fans continuously at a fixed speed, modern systems can adjust airflow according to equipment temperature, workload and environmental conditions.

Sensor-based control can reduce energy consumption during low-load periods while providing rapid cooling when thermal demand increases.

At the same time, the increasing deployment of edge computing, high-density communication equipment and distributed 5G infrastructure will continue to create demand for compact and reliable cooling technologies.

Fan technology will therefore remain an important part of telecom thermal management even as heat pipes, liquid cooling, heat exchangers and other advanced technologies become more common.

In many applications, the most practical solution will combine multiple technologies. A fan may work with a heat sink, heat pipe, heat exchanger or air conditioning system to improve the overall thermal performance.

Conclusion

Telecom base stations require effective thermal management because communication equipment generates heat continuously while often operating in compact and difficult environments.

A high RPM exhaust fan can provide strong airflow in a limited installation space and can help overcome airflow resistance created by filters, grilles, heat sinks and dense electronic components.

However, RPM should never be the only selection criterion. Airflow, static pressure, airflow direction, fan size, voltage, bearing type, environmental protection, noise, energy consumption and monitoring functions must all be evaluated together.

For 5G and other high-density communication systems, the importance of thermal management will continue to increase. A properly selected DC brushless fan can provide controllable, reliable airflow, while an appropriate axial ventilation design can remove heat efficiently from the cabinet.

The most effective telecom cooling system is therefore not simply the system with the fastest fan. It is the system that creates the correct airflow path, provides sufficient cooling capacity, operates reliably for long periods and uses energy efficiently.

For telecom equipment manufacturers, system integrators and engineering companies, selecting the right high RPM exhaust fan at the design stage can significantly improve equipment reliability and help reduce the risk of thermal-related failures.

FAQ

What RPM should a telecom base station exhaust fan have?

There is no universal RPM value for every telecom base station. The correct speed depends on heat load, cabinet size, airflow resistance, fan dimensions and allowable temperature rise. A fan should be selected according to its performance at the required system pressure rather than RPM alone.

Why are high RPM fans useful in telecom cabinets?

High RPM fans can provide strong airflow and pressure from relatively compact fan dimensions. This makes them useful when the available installation space is limited or when the airflow path contains significant resistance.

Are DC fans suitable for telecom base stations?

Yes. DC fans are widely suitable for communication equipment because many telecom systems use DC power architectures. DC fan designs can also support speed control, monitoring and customized control signals.

Are brushless fans better for telecom applications?

Brushless motor technology is often well suited to telecom applications because it eliminates mechanical brush wear and can provide reliable continuous operation. The final choice should still consider bearing design, operating temperature, electrical specifications and required service life.

Is a high airflow rating enough when choosing a telecom fan?

No. Free-air airflow does not represent the actual airflow after the fan is installed in a cabinet. Static pressure and the complete system resistance must also be considered.

Why is static pressure important for base station cooling?

Filters, grilles, heat sinks, ducts and densely packed components can restrict airflow. A fan with adequate static pressure can maintain useful airflow under these conditions.

Should a telecom fan run at maximum RPM continuously?

Not necessarily. Temperature-based or PWM speed control can allow the fan to operate at lower speed when cooling demand is low and increase speed when the cabinet temperature rises.

What type of fan is commonly used for telecom cabinet ventilation?

Axial fans are commonly used where the system requires large airflow through a relatively direct ventilation path. Centrifugal blowers may be more appropriate when higher pressure or more complicated airflow routing is required.

What environmental factors should be considered for outdoor telecom fans?

Engineers should consider ambient temperature, humidity, dust, water exposure, salt spray, vibration and corrosion. The fan should be selected according to the actual outdoor environment.

Why is fan redundancy important in telecom systems?

Les infrastructures de communication nécessitent souvent une haute disponibilité. La redondance des ventilateurs permet de maintenir la capacité de refroidissement en cas de panne d'un ventilateur et de réduire le risque de surchauffe des équipements avant toute maintenance.

Comment réduire la consommation d'énergie des ventilateurs de refroidissement des télécommunications ?

La vitesse du ventilateur peut être ajustée en fonction des besoins thermiques au lieu de fonctionner en continu à vitesse maximale. Une conception optimisée du flux d'air, des filtres à faible résistance et le choix d'un ventilateur performant contribuent également à améliorer l'efficacité globale du refroidissement.

Quelles informations les ingénieurs doivent-ils fournir lorsqu'ils demandent un ventilateur de refroidissement personnalisé pour les télécommunications ?

Les informations importantes comprennent les dimensions du ventilateur, la tension, le débit d'air requis, la pression statique, la température de fonctionnement, l'environnement d'installation, les exigences en matière de connecteurs, la longueur du câble, le mode de commande et les signaux de surveillance. Fournir ces détails permet au fabricant de recommander une solution plus adaptée.
