1. Structure technique des systèmes de dissipation de chaleur des réfrigérateurs

Les réfrigérateurs fonctionnent selon le principe de la réfrigération par compression de vapeur. Leurs principaux composants sont le compresseur, le condenseur, l'évaporateur, le détendeur et le système de dissipation de chaleur.

En fonctionnement, le compresseur comprime un gaz réfrigérant basse pression en un gaz haute température et haute pression. Ce gaz pénètre ensuite dans le condenseur. , où il libère de la chaleur et se condense en fluide frigorigène liquide.

Une dissipation thermique efficace dans la zone du condenseur est essentielle pour maintenir la stabilité du système et améliorer l'efficacité énergétique.

Pour améliorer les performances de transfert de chaleur, les réfrigérateurs modernes utilisent souvent des systèmes de refroidissement à air pulsé. ventilateurs de refroidissement Comparé à la convection naturelle, le refroidissement assisté par ventilateur améliore considérablement l'efficacité des échanges thermiques.

2. Principe de fonctionnement des ventilateurs de refroidissement des réfrigérateurs

Dans les réfrigérateurs, les ventilateurs de refroidissement sont généralement installés près du condenseur ou du compresseur. Leur fonction principale est d'accélérer la circulation de l'air et d'évacuer la chaleur de la surface du condenseur.

Lorsque le ventilateur fonctionne, il génère un flux d'air continu autour du condenseur. L'air qui passe sur le condenseur chaud absorbe la chaleur et l'évacue du système de réfrigération.

Pour les applications d'ingénierie, les ventilateurs de refroidissement doivent répondre à plusieurs exigences :

Débit d'air stable

Fonctionnement silencieux

Haute fiabilité et longue durée de vie

Performances écoénergétiques

Par conséquent, des paramètres tels que le débit d'air, la pression statique, la vitesse, le niveau sonore et la consommation d'énergie doivent être pris en compte lors du choix d'un ventilateur.

3. Application du ventilateur de refroidissement à courant continu dans les réfrigérateurs

Le ventilateur de refroidissement à courant continu est largement utilisé dans les réfrigérateurs modernes, notamment dans les modèles d'appareils économes en énergie et intelligents.

Comparés aux ventilateurs AC traditionnels, les ventilateurs DC offrent plusieurs avantages.

Premièrement, ils offrent une efficacité énergétique supérieure. Les moteurs CC sans balais permettent un contrôle précis de la vitesse, réduisant ainsi la consommation d'énergie globale.

Deuxièmement, les ventilateurs à courant continu fonctionnent plus silencieusement, ce qui les rend adaptés aux environnements domestiques.

De plus, les ventilateurs de refroidissement à courant continu peuvent être intégrés à des systèmes de contrôle intelligents pour ajuster automatiquement leur vitesse en fonction de la charge du compresseur et des conditions de température.

Cette stratégie de refroidissement dynamique améliore l'efficacité énergétique du réfrigérateur tout en prolongeant la durée de vie des composants clés.

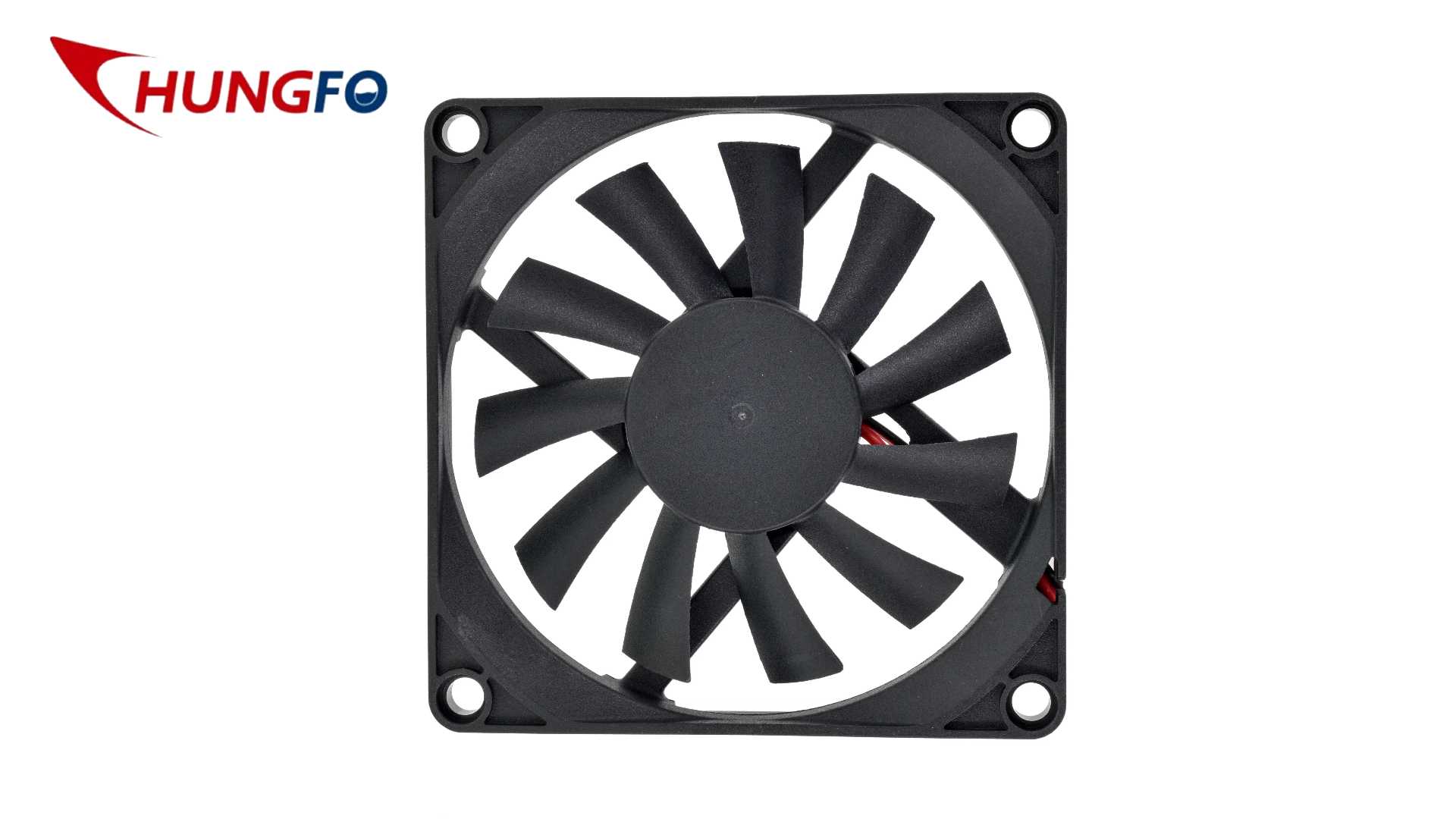

4. Avantages de conception d'un ventilateur axial pour le refroidissement du condenseur

Le ventilateur axial est l'un des types de ventilateurs les plus couramment utilisés dans les systèmes de refroidissement des réfrigérateurs. Le flux d'air d'un ventilateur axial est parallèle à son axe, ce qui lui permet de fournir d'importants débits d'air avec une faible résistance.

Les ventilateurs axiaux sont parfaitement adaptés à cette application, car les zones de condensation nécessitent des débits d'air élevés.

Comparés aux ventilateurs centrifuges, les ventilateurs axiaux présentent des structures simples, une taille compacte et des coûts de fabrication inférieurs.

L'optimisation technique des ventilateurs axiaux implique généralement :

Choisir un diamètre de ventilateur adapté aux besoins en débit d'air

Conception de l'angle de la lame

optimisation de la structure des conduits d'air

Protection contre la poussière et l'humidité

Un canal de circulation d'air bien conçu peut réduire considérablement la résistance et améliorer l'efficacité de la dissipation de la chaleur.

5. Impact d'un ventilateur à haut débit d'air sur les performances du système

Dans les réfrigérateurs de grande capacité, le ventilateur à haut débit d'air joue un rôle essentiel dans le maintien d'un fonctionnement stable.

Lorsque le réfrigérateur fonctionne à pleine charge ou dans des conditions de température ambiante élevée, le condenseur doit évacuer rapidement la chaleur. Une dissipation thermique insuffisante peut entraîner un fonctionnement excessif du compresseur, augmentant ainsi la consommation d'énergie et réduisant la durée de vie de l'appareil.

Les ventilateurs à haut débit d'air améliorent la circulation de l'air et contribuent à transférer rapidement la chaleur dans l'environnement.

Certains modèles de réfrigérateurs de pointe utilisent même des systèmes de refroidissement à plusieurs ventilateurs pour créer des flux d'air uniformes et améliorer les performances thermiques globales.

6. Fiabilité et durée de vie des ventilateurs de refroidissement

Les réfrigérateurs étant conçus pour un fonctionnement continu à long terme, la fiabilité des ventilateurs de refroidissement est extrêmement importante.

Les exigences d'ingénierie typiques comprennent :

capacité de fonctionnement continu

résistance aux hautes températures

performances à faibles vibrations

Protection contre l'humidité et la poussière

Le type de roulement influe également sur la durée de vie du ventilateur. Les types courants comprennent les paliers lisses et les roulements à billes, ces derniers offrant généralement une durée de vie plus longue et une meilleure stabilité.

Les fournisseurs de solutions de refroidissement professionnelles tels que China Chungfo Fan proposent une large gamme de ventilateurs de refroidissement adaptés aux équipements de réfrigération et à d'autres applications industrielles.

7. Conclusion

Le système de dissipation de chaleur joue un rôle crucial dans le maintien de la stabilité des cycles de réfrigération des réfrigérateurs.

Grâce à une conception optimisée du condenseur, des canaux de circulation d'air et des ventilateurs de refroidissement haute performance, les fabricants peuvent améliorer considérablement l'efficacité énergétique et la fiabilité.

Des technologies telles que Ventilateur de refroidissement CC , Ventilateur axial et les ventilateurs à haut débit d'air continueront de jouer un rôle de plus en plus important dans la conception technique des équipements frigorifiques modernes.
