Dans l'esthétique des intérieurs modernes, l'intégration de la cuisine est devenue une tendance incontournable. Les réfrigérateurs, qui devaient autrefois être placés à une distance peu pratique des meubles hauts en raison des courants d'air chaud, connaissent aujourd'hui une profonde transformation technologique. Lors de l'achat d'un réfrigérateur, on rencontre souvent les termes « refroidissement sous châssis » ou « dissipage latéral de la chaleur » sur la fiche technique.

Il ne s'agit pas seulement d'une différence dans les méthodes d'installation. Derrière tout cela se cache une évolution technologique complexe impliquant la mécanique des fluides, la thermodynamique et des composants essentiels, notamment le ventilateur du réfrigérateur. Aujourd'hui, nous allons explorer la logique sous-jacente, analyser en détail les différences entre ces deux méthodes de refroidissement et révéler les qualités indispensables à ce composant silencieux qui assure un refroidissement efficace.

1. Première génération contre génération avancée : le débat de principe entre deux méthodes de refroidissement

Pour comprendre la différence, il faut d'abord examiner le fonctionnement d'un réfrigérateur. Les réfrigérateurs ne produisent pas de froid ; ils évacuent la chaleur. Le compresseur comprime le fluide frigorigène en un gaz à haute température et haute pression, qui traverse ensuite le condenseur (le tuyau ou le panneau chaud au toucher) pour libérer la chaleur dans l'air extérieur. Si le réfrigérateur dissipe mal la chaleur, son efficacité de refroidissement est réduite.

1. Dissipation thermique latérale : La classique « convection naturelle »

Les réfrigérateurs traditionnels utilisent principalement la dissipation latérale de la chaleur. Dans ces modèles, le condenseur est généralement fixé aux parois intérieures latérales du réfrigérateur.

Principe : Par conduction thermique, la chaleur est transférée du fluide frigorigène à l'enveloppe extérieure en acier du réfrigérateur, puis rayonnée dans l'air.

Caractéristiques : De nature passive, son rendement est relativement faible. Pour assurer une bonne circulation de l’air, un espace de 10 à 20 cm doit être prévu de chaque côté ; à défaut, le réfrigérateur risque de surchauffer et même d’endommager le compresseur. Ceci explique pourquoi de nombreuses personnes rencontrent des difficultés avec le nettoyage de la poussière (1-9).

2. Refroidissement sous châssis : la « technologie noire » de l’ère intégrée

Le refroidissement par le dessous est devenu la solution dominante pour les réfrigérateurs encastrables haut de gamme ces dernières années. Il déplace le condenseur des côtés vers la partie inférieure avant du réfrigérateur.

Principe : Au lieu de s'appuyer sur le rayonnement passif, le refroidissement sous châssis active de force le ventilateur de refroidissement du réfrigérateur Le ventilateur aspire l'air frais par le bas, le force à passer au-dessus du condenseur et expulse la chaleur de manière directionnelle par l'évent inférieur-9.

Caractéristiques : Ce système d’échange thermique est actif. Grâce à l’évacuation de l’air, l’efficacité de dissipation de la chaleur est extrêmement élevée. Par conséquent, les côtés du réfrigérateur peuvent être placés à fleur des meubles (avec seulement 0,5 à 2 cm d’espace) pour un rendu « zéro encastrement » ou « plat », améliorant ainsi l’esthétique et optimisant l’espace.

2. Analyse approfondie : Quelle méthode de refroidissement est la meilleure ?

Beaucoup se demandent : puisque le refroidissement sous le châssis est une technologie plus récente, cela signifie-t-il que le refroidissement latéral est « obsolète » ?

En réalité, les deux options présentent des avantages et des inconvénients, et le meilleur choix dépend de votre situation de vie particulière.

1. Efficacité de la dissipation de chaleur et utilisation de l'espace

D'un point de vue physique, le refroidissement par le dessous présente des avantages indéniables. Grâce à un ventilateur de refroidissement, la chaleur évacuée par le flux d'air est bien supérieure au rayonnement naturel. Les concepteurs peuvent ainsi fabriquer des réfrigérateurs plus fins et de plus grande capacité sans craindre la surchauffe des panneaux latéraux ni la déformation des plans de travail.

Bien que le refroidissement latéral soit plus encombrant, il présente un avantage indéniable : grâce à sa large surface métallique de dissipation thermique, il est totalement silencieux en hiver ou en cas de faible charge. Sans ventilateur, hormis le léger bourdonnement du compresseur, il est quasiment inaudible.

2. Le compromis entre consommation d'énergie et maintenance

Il existe un secret de polichinelle dans le secteur : de nombreux réfrigérateurs d’entrée de gamme à refroidissement par le dessous peuvent en réalité consommer plus d’électricité que les modèles à refroidissement latéral de même taille.

Pourquoi ? Parce que le refroidissement par le dessous dépend fortement du fonctionnement du ventilateur. Si ce dernier est inefficace ou ne fournit pas une pression d'air suffisante, la chaleur s'accumule en bas, ce qui entraîne une régulation de température imprécise et des cycles fréquents du compresseur. Par conséquent, la qualité du ventilateur de refroidissement du réfrigérateur détermine directement le succès ou l'échec d'un système de refroidissement par le dessous.

Les réfrigérateurs à refroidissement latéral ont une structure beaucoup plus simple et comportent moins de risques de panne, ce qui leur confère souvent une durée de vie plus longue. Ils conviennent mieux aux utilisateurs soucieux de leur budget ou à ceux qui placent le réfrigérateur dans des pièces bien aérées comme le salon ou la salle à manger.

3. Matériel essentiel : Les exigences strictes des différentes solutions de refroidissement en matière de « ventilateurs »

Que vous soyez ingénieur frigoriste ou bricoleur amateur, lorsque vous travaillez sur un réfrigérateur à refroidissement par le dessous ou que vous envisagez de modifier un système de refroidissement, vous constaterez que dans ce micromonde, les petits ventilateurs à courant continu, les ventilateurs de refroidissement pour réfrigérateur et Ventilateur sans balais 12 V CC sont les mots-clés principaux.

1. Pourquoi le ventilateur est-il le « talon d'Achille » du refroidissement sous le châssis ?

Dans un système de refroidissement sous châssis, le circuit d'air est le suivant : « air d'entrée → condenseur → air de sortie ». L'espace est extrêmement étroit et présente une résistance importante.

Exigences en matière de dissipation de chaleur : Le condenseur fonctionne généralement entre 40 °C et 60 °C, et son environnement est souvent propice à l’accumulation de poussière.

Exigence de longévité : Les réfrigérateurs fonctionnent généralement en continu pendant plus d’une décennie, ce qui signifie que le ventilateur doit être capable de fonctionner 24 h/24 et 7 j/7.

2. Côté ou sous le châssis : exigences différentes en matière de ventilateur

Refroidissement latéral (sans ventilateur/haut de gamme sans givre) : Recourt rarement à un ventilateur ; repose sur la convection naturelle.

Refroidissement par le dessous (refroidissement par air forcé) : Doit être équipé d’un ventilateur haute performance. Dans ce cas, le ventilateur de refroidissement du réfrigérateur est le choix privilégié.

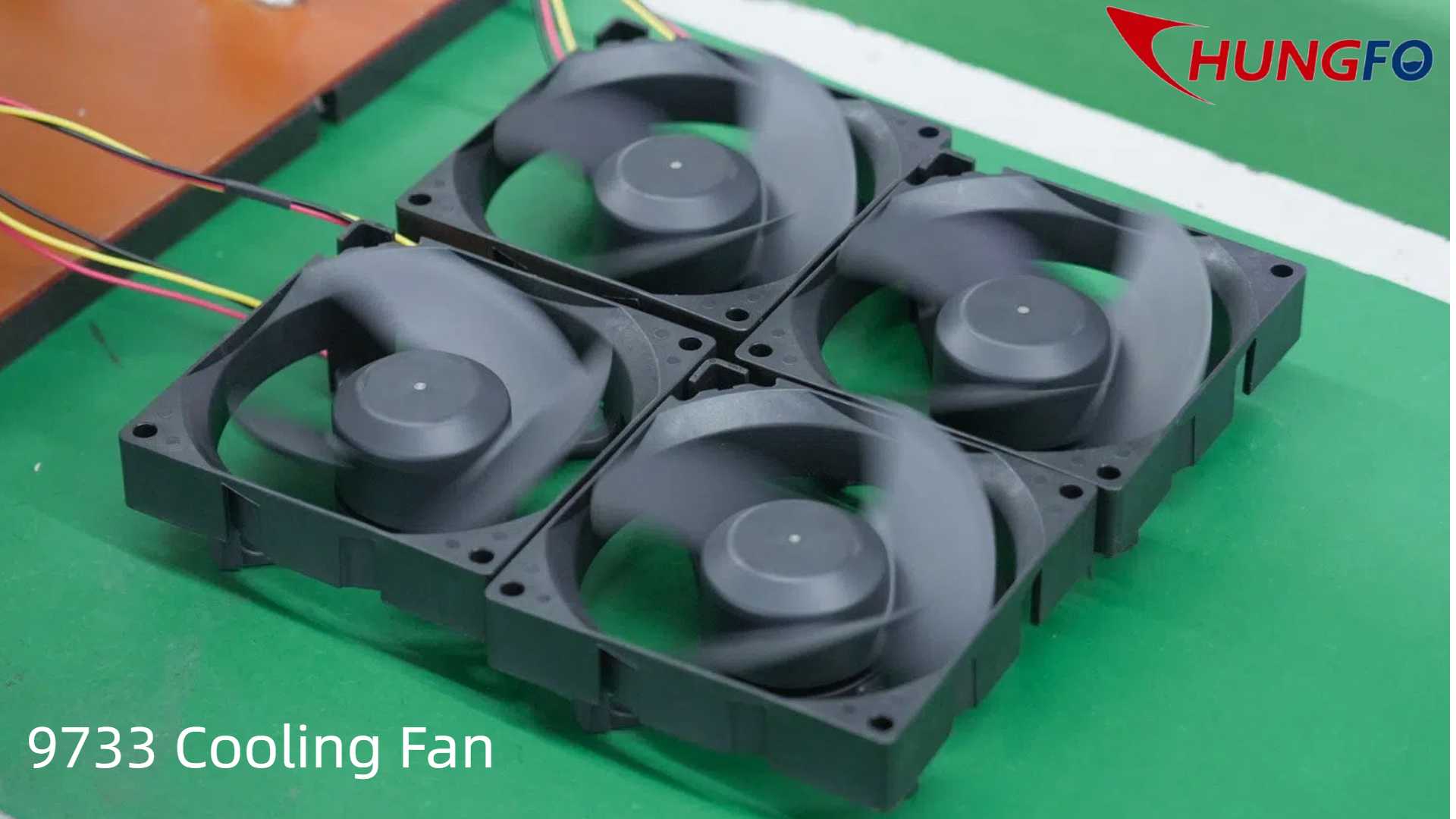

4. Analyse technique approfondie : Pourquoi le ventilateur axial est-il le partenaire idéal pour le refroidissement des réfrigérateurs ?

Tous les dispositifs de ventilation ne sont pas adaptés à l'espace restreint situé au bas d'un réfrigérateur. C'est là qu'intervient le concept du ventilateur axial.

Comparé à un ventilateur centrifuge (turbofan), le ventilateur axial (comme une hélice ou une pale de ventilateur d'extraction) possède les caractéristiques suivantes :

Débit d'air élevé : Il génère un volume important de flux d'air parallèle à son axe.

Pression de refoulement faible : Bien que la pression ne soit pas aussi élevée que celle d’un ventilateur centrifuge, pour la structure à ailettes peu dense d’un condenseur de réfrigérateur, la pression statique d’un ventilateur axial est parfaitement adaptée.

Design discret : Il s'intègre parfaitement dans les espaces de seulement quelques centimètres de hauteur au bas d'un réfrigérateur.

Dans les laboratoires techniques de China Chungfo Fan, les ingénieurs ont réalisé des milliers d'heures de simulations pour différents scénarios de refroidissement de réfrigérateurs. Ces tests démontrent qu'une solution de refroidissement performante doit répondre précisément aux paramètres suivants :

Conception compacte : Tailles standard comme 60 mm, 80 mm ou 92 mm carrés, avec des épaisseurs de seulement 15 mm à 25 mm.

Pression statique élevée : doit pouvoir « pénétrer » la résistance des ailettes du condenseur.

Cas de référence :

Le ventilateur axial série D12038 de China Chungfo Fan, au format 120 mm, atteint une pression statique de 11 mmAq et un débit d'air jusqu'à 144 CFM. Ainsi, même si votre réfrigérateur est entièrement encastré dans un meuble, il aspire efficacement l'air frais par le bas et évacue la chaleur.

5. Guide de sélection : Pourquoi le ventilateur 12 V est-il la tension standard pour le refroidissement des réfrigérateurs ?

Lors du choix d'un ventilateur, la tension nominale est le critère principal.

Aujourd'hui, la grande majorité des cartes de commande principales des réfrigérateurs utilisent un ventilateur sans balais CC 12 V comme moteur de refroidissement.

Pourquoi 12V ?

Sécurité et conformité : Le 12 V CC est une tension de sécurité très basse. Dans un environnement de cuisine humide, même en cas de dommage, le risque d’électrocution est bien moindre qu’avec le 220 V CA.

Flexibilité du contrôle de la vitesse : les réfrigérateurs doivent adapter l’intensité du refroidissement en fonction de la température ambiante et de la charge du compresseur.

Disponibilité sur le marché : Plus de 90 % des composants standard des ventilateurs de refroidissement pour réfrigérateurs disponibles sur le marché fonctionnent en 12 V.

Un cas de réparation similaire a été recensé : un technicien a constaté que la cause du refroidissement insuffisant n'était pas le compresseur, mais un ventilateur sans balais 12 V CC dont le palier lisse s'était desséché, provoquant un ralentissement, voire un arrêt complet. La chaleur ne pouvant être évacuée, le compresseur s'est mis en sécurité en cas de surchauffe, transformant le compartiment réfrigérateur en une pièce chaude.

Les avantages du moteur CC sans balais (BLDC)

Les composants modernes de haute qualité pour les petits ventilateurs à courant continu utilisent généralement des moteurs à courant continu sans balais.

Durée de vie : Les paliers lisses durent environ 20 000 à 30 000 heures, tandis que les modèles à double roulement à billes peuvent durer de 50 000 à 70 000 heures.

Bruit : Un ventilateur de réfrigérateur de haute qualité doit limiter le bruit entre 23 et 30 dB à 1 mètre de distance. Si le bruit dépasse 35 dB, vous entendrez clairement le réfrigérateur « rugir » en pleine nuit.

6. Guide pratique : Comment choisir un ventilateur pour votre réfrigérateur ou votre projet de bricolage ?

Supposons que vous répariez vous-même un réfrigérateur ou que vous construisiez une cave à vin/un petit réfrigérateur thermoélectrique (Peltier). Dans ce cas, vous devez acheter des composants de refroidissement. Suivez ces trois étapes :

Étape 1 : Déterminer la taille et le montage

Mesurez l'espace réservé en bas ou à l'arrière.

Si vous remplacez un ventilateur endommagé en usine, respectez strictement les dimensions (par exemple, 80x80x25mm).

Le ventilateur sans balais 12 V CC est le choix le plus polyvalent. Si une pression extrêmement élevée est nécessaire (par exemple, pour une gaine d'air longue et sinueuse), un ventilateur centrifuge peut s'avérer nécessaire, mais pour un refroidissement standard sous châssis, un ventilateur axial est suffisant.

Étape 2 : Déterminer les paramètres électriques

Tension : Choisissez un ventilateur sans balais 12 V CC. Il s’agit de la tension de référence pour la climatisation domestique, ce qui facilite la recherche d’alimentations et garantit sécurité et stabilité.

Connecteur : s’agit-il d’un connecteur à 2 broches (positif/négatif) ou à 3 broches (avec capteur de vitesse/alarme) ? Les constructeurs automobiles ont généralement besoin du fil du capteur de vitesse pour le retour d’information afin d’éviter que la carte de commande principale ne fasse des erreurs de calcul.

Étape 3 : Se concentrer sur les roulements et le bruit

C’est la ligne de démarcation entre les « déchets industriels » et les « composants de qualité ».

Scénario : Si le réfrigérateur se trouve dans un salon ou une cuisine ouverte, choisissez un ventilateur avec palier hydrodynamique (FDB) ou double roulement à billes pour un fonctionnement silencieux et durable sous des températures alternant basses et hautes.

Seuil de performance : Pour les petits compartiments à compresseur (réfrigérateurs de 50 à 200 L), un débit de 20 à 40 pi³/min est suffisant. Pour les grands réfrigérateurs côte à côte, un débit de 80 à 150 pi³/min est recommandé.

7. Cas pratique : Solutions pour l'industrie des ventilateurs Chungfo en Chine

Pour mieux comprendre l'application concrète de ces paramètres, examinons une référence du secteur.

China Chungfo Fan propose dans son catalogue des modèles dédiés au refroidissement des réfrigérateurs (comme les séries D0925 ou D12038). Ces ventilateurs sont largement utilisés par les fabricants d'équipement d'origine (OEM) car ils répondent à trois problématiques majeures :

Démarrage à basse/haute température : Le circuit de ventilation interne du réfrigérateur peut atteindre une température minimale de -10 °C, tandis que le compartiment inférieur du compresseur peut atteindre une température maximale de 70 °C. La conception de Chungfo garantit un démarrage et un fonctionnement stables dans des environnements allant de -10 °C à 70 °C.

Indice de protection (IP) : Conçus pour résister aux projections d’huile et de poussière de cuisine, ces ventilateurs sont souvent dotés de revêtements plus résistants à la poussière et à l’humidité.

Contrôle de vitesse PWM : Ce type de ventilateur sans balais 12 V CC prend en charge le contrôle intelligent de la vitesse. Il fonctionne à pleine vitesse pendant les chaudes journées d’été et ralentit à 800 tr/min, voire s’arrête, en cas de faible charge la nuit, permettant ainsi des économies d’énergie considérables et un fonctionnement silencieux.

8. Conclusions et conseils d'achat

Si vous rénovez votre cuisine, quel réfrigérateur choisir ?

Si vous aimez le minimalisme, souhaitez une cuisine intégrée, avez un budget flexible et voulez éviter de nettoyer la poussière : choisissez un réfrigérateur à refroidissement sous châssis.

Prérequis : Vérifiez que le ventilateur de refroidissement du réfrigérateur utilisé par la marque provient d'un fournisseur réputé (comme Chungfo, Nidec, etc.) et qu'il est équipé de roulements à billes doubles.

Si votre budget est limité, que vous avez besoin d'une grande capacité ou que vous prévoyez de placer le réfrigérateur dans un espace séparé ou une salle à manger bien ventilée : le refroidissement latéral offre un meilleur rapport qualité-prix, une structure plus robuste et une durée de vie plus longue.

Si vous êtes technicien de réparation ou bricoleur :

N'utilisez surtout pas un ventilateur de boîtier d'ordinateur bon marché pour remplacer celui de votre réfrigérateur ! Les ventilateurs d'ordinateur ne supportent pas l'humidité élevée ni un fonctionnement continu. Privilégiez toujours des ventilateurs CC compacts de qualité professionnelle. Optez pour un ventilateur sans balais 12 V CC et choisissez un modèle à flux axial pour garantir une circulation d'air optimale même dans les environnements à haute pression statique.

L'évolution des technologies de refroidissement des réfrigérateurs reflète la quête croissante de l'humanité pour une meilleure utilisation de l'espace et une qualité de vie accrue. Des systèmes de chauffage silencieux à « côtés chauds » aux puissants systèmes à « cyclone inférieur », les petits ventilateurs à courant continu et les ventilateurs axiaux sophistiqués préservent la fraîcheur de nos aliments, degré après degré.
