Dans les sèche-linge domestiques et industriels modernes, le système de conduits d'air joue le même rôle que le système respiratoire du corps humain, déterminant l'efficacité des échanges thermiques, la consommation d'énergie et la durée de vie de l'appareil. Élément moteur essentiel du système de conduits d'air, le choix et l'adaptation du ventilateur constituent les aspects les plus critiques de la conception globale d'un sèche-linge. Cet article part des principes fondamentaux de la structure des conduits d'air, explore en détail les paramètres clés du choix du ventilateur et analyse les rôles et les stratégies d'optimisation des différents éléments. Ventilateurs de refroidissement pour sèche-linge , Petits souffleurs 12 V, et Ventilateurs CC pour sèche-linge dans le système, en combinaison avec des scénarios d'application pratiques.

Chapitre 1 : Architecture de base des systèmes de conduits d'air des sécheuses

1.1 Composition fonctionnelle du système de conduits d'air

Le système de ventilation d'un sèche-linge se compose principalement d'une entrée d'air, d'un filtre, d'un élément chauffant, d'un tambour ou d'une chambre de séchage, d'un conduit d'évacuation, d'un condenseur (pour les modèles à pompe à chaleur ou à condensation) et d'un ventilateur d'extraction ou de circulation. Son fonctionnement est le suivant : l'air, entraîné par le ventilateur et chauffé par l'élément chauffant, pénètre dans le tambour pour absorber l'humidité du linge ; l'air humide est ensuite soit condensé, soit directement évacué à l'extérieur de l'appareil.

Selon le circuit de ventilation, les systèmes de conduits d'air se divisent en trois grandes catégories : à évacuation, à condensation (refroidissement par air ou par eau) et à pompe à chaleur. Le système à évacuation est le plus simple. L'air traverse un réchauffeur, pénètre dans le ballon et est directement rejeté à l'extérieur. Le système à condensation est équipé d'un condenseur qui transforme l'air humide en eau, laquelle est ensuite évacuée dans un réservoir ou rejetée dans le réseau d'égouts, tandis que l'air circule à l'intérieur de l'appareil. Le système à pompe à chaleur, basé sur le principe de la condensation, permet une déshumidification à basse température et à haut rendement.

1.2 Caractéristiques aérodynamiques

L'écoulement d'air à l'intérieur d'un conduit de sécheuse se situe généralement dans la plage des écoulements subsoniques incompressibles de basse vitesse, avec des nombres de Reynolds compris entre 10⁴ et 10⁵, correspondant à un écoulement turbulent ou transitoire. La résistance du conduit d'air provient principalement de :

Résistance au frottement le long du trajet : déterminée par la rugosité de la paroi et la longueur.

Résistances locales : pertes de pression dues aux coudes, aux changements brusques de section, aux grilles de filtration, aux ailettes de chauffage, aux vêtements à l’intérieur du tambour, etc.

La résistance totale (pression statique) du système de conduits d'air est proportionnelle au débit d'air (débit volumique) selon la formule ΔP = K × Q², où K est le coefficient d'impédance du conduit. Cette caractéristique est essentielle pour le choix du ventilateur.

Chapitre 2 : Classification des ventilateurs et principes de fonctionnement

2.1 Ventilateurs centrifuges vs. ventilateurs axiaux

Les types de ventilateurs couramment utilisés dans les séchoirs comprennent les ventilateurs centrifuges (également appelés souffleurs) et les ventilateurs axiaux.

Ventilateur axial : L’air circule axialement, les pales tournant pour le propulser. Il se caractérise par un débit d’air élevé et une pression statique relativement faible, ce qui le rend adapté aux applications nécessitant un faible débit d’air et une faible résistance. Certains séchoirs à évacuation plus anciens utilisent un ventilateur d’extraction axial.

Ventilateur centrifuge : L’air pénètre axialement dans la roue, est accéléré par sa rotation, puis s’échappe radialement. Il peut générer une pression statique plus élevée, ce qui le rend adapté pour surmonter les obstacles importants dans les conduits d’air, tels que les filtres, les résistances, les tambours et les longs tuyaux. Les sèche-linge modernes, notamment les modèles à condensation et à pompe à chaleur, utilisent presque exclusivement des ventilateurs centrifuges comme système de circulation principal.

2.2 Différences entre les moteurs CC sans balais et les moteurs CA

Les performances du ventilateur dépendent non seulement de la structure de la turbine, mais aussi du moteur d'entraînement.

Moteur à courant alternatif : Faible coût et structure simple, mais vitesse difficile à contrôler et faible rendement, principalement utilisé dans les modèles bas de gamme à vitesse et débit d’air fixes.

Moteur CC sans balais : rendement élevé (jusqu’à 80–90 %), large plage de vitesse, longue durée de vie et faible niveau sonore. La commande PWM permet un réglage précis du débit d’air. Actuellement, les sèche-linge haute performance les plus courants utilisent généralement un ventilateur centrifuge entraîné par un moteur CC sans balais.

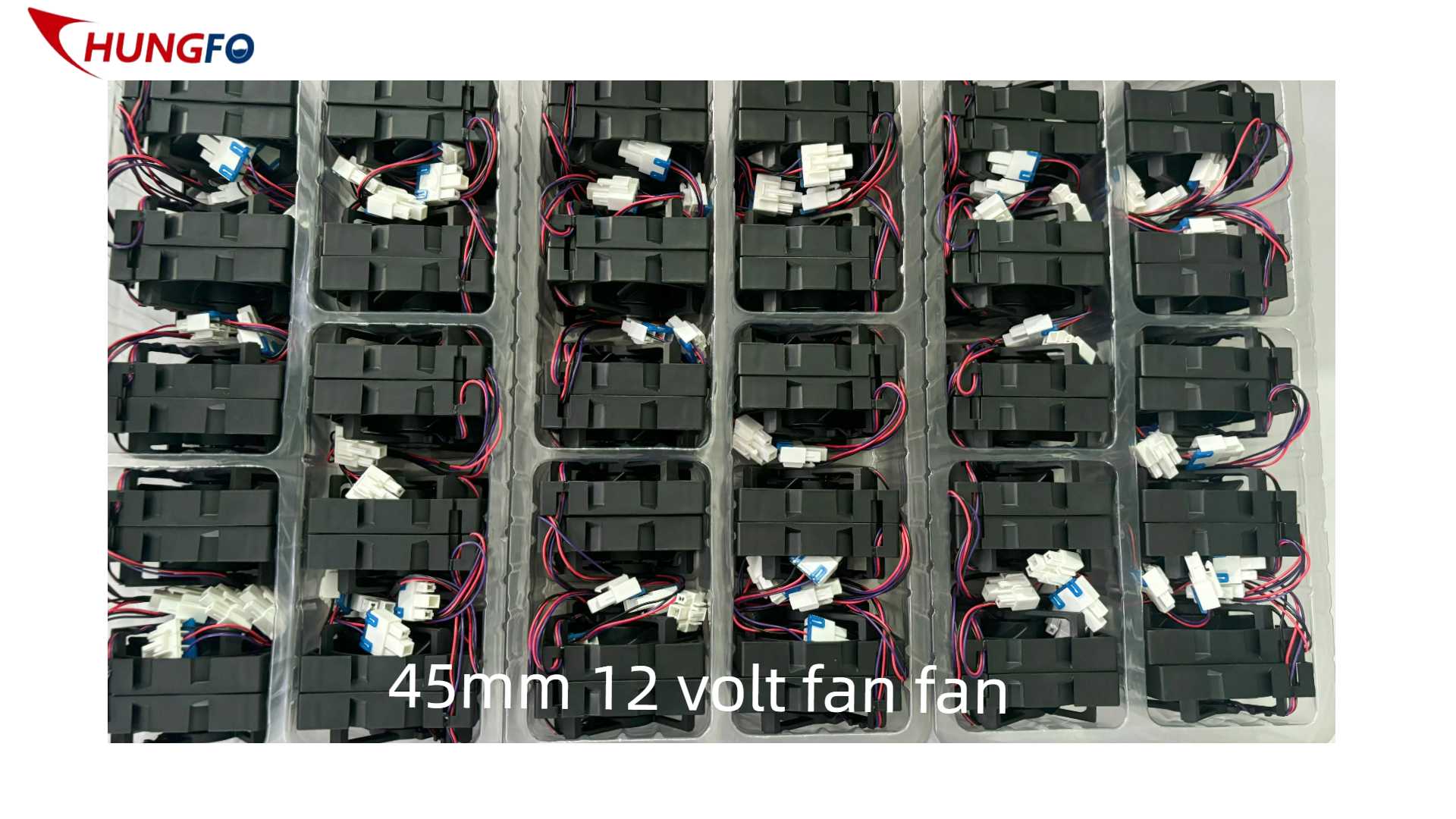

Parmi eux, le petit ventilateur 12 V est un type de ventilateur centrifuge à courant continu basse tension, largement utilisé dans les équipements de séchage portables, les petites machines d'entretien du linge et les modules de séchage spéciaux. Le niveau de tension de 12 V offre des avantages tels que la sécurité liée à la basse tension, la compatibilité avec l'alimentation par batterie et une intégration facile.

Chapitre 3 : Relation de couplage entre la structure des conduits d'air et le choix du ventilateur

3.1 Influence des caractéristiques de résistance du conduit d'air sur le point de fonctionnement du ventilateur

Le principe fondamental du choix d'un ventilateur est d'adapter sa courbe de performance (courbe PQ) à la courbe caractéristique de résistance du système de conduits d'air. Le point de fonctionnement optimal du ventilateur correspond à l'intersection de ces deux courbes.

Étude de cas : Un sèche-linge à condensation

Coefficient d'impédance du système de conduits d'air K = 22222 Pa/(m³/s)²

Débit d'air cible Q = 0,12 m³/s (432 m³/h)

Pression statique requise ΔP = 22222 × 0,12² ≈ 320 Pa

Si un ventilateur CC pour sèche-linge est sélectionné, sa courbe PQ doit être relativement plate près de ce point de fonctionnement afin d'éviter une chute brutale du débit d'air due à l'encrassement du filtre ou à des variations de charge.

3.2 Stratégies de sélection des ventilateurs pour différentes topologies de conduits d'air

3.2.1 Conduit d'air ventilé

Caractéristiques : Court trajet d'air, faible résistance (généralement 50 à 150 Pa), faible exigence de pression statique, mais exigence de débit d'air d'échappement élevé pour une élimination rapide de l'humidité.

Type de ventilateur recommandé : Ventilateur axial ou ventilateur centrifuge à basse pression statique. Pour des raisons de coût, certains modèles utilisent encore des ventilateurs centrifuges à courant alternatif. Cependant, si un réglage à plusieurs vitesses est nécessaire pour s’adapter à différents types de textiles, un ventilateur à courant continu pour sèche-linge est recommandé afin d’obtenir un réglage précis du flux d’air.

3.2.2 Conduit d'air de condensation (refroidi par air)

Caractéristiques : Ajout d’un condenseur, circuit d’air en zigzag, ailettes denses, résistance nettement accrue (200–500 Pa). Le ventilateur doit compenser les pertes de charge du réchauffeur, du ballon et du condenseur.

Type de ventilateur recommandé : Ventilateur centrifuge haute pression statique, généralement doté d’une turbine à pales multiples incurvées vers l’avant, de 30 à 50 pales et d’un diamètre extérieur de 120 à 160 mm. Le moteur doit être un moteur CC sans balais, avec une vitesse de rotation de 2 000 à 4 000 tr/min. Le ventilateur CC pour sèche-linge présente ici un avantage certain : il maintient un débit d’air suffisant sous haute pression statique et assure un débit constant grâce à une régulation en boucle fermée.

3.2.3 Conduit d'air de la pompe à chaleur

Caractéristiques : Ce système intègre deux échangeurs de chaleur (évaporateur et condenseur), ce qui nécessite un double passage de l’air à travers des ailettes denses, ainsi que la dissipation de chaleur du compresseur. Le conduit d’air est l’élément le plus complexe, avec une pression statique atteignant 400 à 800 Pa.

Type de ventilateur recommandé : Ventilateurs centrifuges doubles ou solution de ventilateurs centrifuges connectés en série. Certains modèles haut de gamme utilisent deux ventilateurs indépendants : l’un assure la circulation de l’air (côté tambour) et l’autre la circulation de l’air de refroidissement à travers l’échangeur de chaleur de la pompe à chaleur. Pour les circuits auxiliaires basse tension (par exemple, refroidissement de la carte de commande, ventilation du compartiment compresseur), un petit ventilateur 12 V est souvent utilisé comme unité de refroidissement locale, sa sécurité basse tension lui permettant d’être alimenté directement par l’alimentation 12 V de la carte de commande principale.

3.3 Contrôle du bruit et sélection du ventilateur

Les principales sources de bruit dans un sèche-linge comprennent le bruit aérodynamique du ventilateur, le bruit électromagnétique du moteur, les vibrations mécaniques, l'impact du flux d'air et le bruit du tambour. Parmi les bruits liés au ventilateur, la fréquence de passage des pales et ses harmoniques sont prédominantes.

Mesures de réduction du bruit :

Optimisation du nombre de pales : augmenter le nombre de pales permet de réduire la charge sur les pales et le bruit de détachement tourbillonnaire, mais un nombre excessif de pales accroît les pertes par frottement. Les ventilateurs centrifuges comportent généralement entre 32 et 40 pales.

Espacement inégal des pales : Disperse l’énergie maximale à la fréquence de passage des pales, rendant le spectre sonore plus uniforme et le son subjectif plus doux.

Optimisation de l'entrefer de la volute : augmenter l'entrefer entre la volute et la roue permet de réduire significativement le bruit de rotation, mais diminue légèrement le rendement. L'entrefer empirique est de 5 à 10 % du diamètre extérieur de la roue.

Utilisez des moteurs CC sans balais : contrairement aux moteurs à courant alternatif, les moteurs CC ne produisent pas de ronflement électromagnétique à 50/60 Hz. Associés à une commande par onde sinusoïdale, le bruit de commutation peut être encore réduit.

China Chungfo Fan utilise son propre laboratoire de bruit lors du développement de produits pour tester les niveaux de pression acoustique pondérés A pour différentes formes de pales et structures de volute, garantissant que le bruit du ventilateur au point de fonctionnement nominal est maintenu en dessous de 45 dB(A) (pour les sèche-linge domestiques).

Chapitre 4 : Explication détaillée des paramètres d’ingénierie pour la sélection des ventilateurs

4.1 Débit d'air

Le débit d'air, mesuré en m³/h ou en CFM, détermine le taux de déshumidification du sèche-linge. Théoriquement, un débit d'air plus élevé élimine davantage de vapeur d'eau par unité de temps, mais un débit excessif peut entraîner des pertes de chaleur, une consommation d'énergie accrue et abîmer le linge.

Valeurs empiriques en ingénierie :

Séchoirs domestiques de 3 à 5 kg : 150 à 250 m³/h

Modèles de 6 à 8 kg : 250 à 400 m³/h

Modèles de 9 à 12 kg : 400 à 600 m³/h

Lors du choix d'un ventilateur, il est important de noter que son débit d'air nominal correspond généralement à sa valeur maximale en conditions d'air libre. En pratique, le débit d'air diminue lorsque la contre-pression augmente. Il est donc essentiel de prendre en compte la courbe d'impédance du système.

4.2 Pression statique

La pression statique, exprimée en Pa ou mmH₂O, reflète la capacité du ventilateur à vaincre la résistance. Elle est généralement comprise entre 100 et 600 Pa pour les ventilateurs de séchoir. Une erreur fréquente consiste à rechercher aveuglément une pression statique élevée, ce qui entraîne un débit d'air insuffisant et une forte augmentation du bruit et de la consommation d'énergie.

4.3 Vitesse et puissance

Les ventilateurs à courant continu offrent un contrôle précis de la vitesse. Les ventilateurs à courant continu pour sèche-linge fonctionnent généralement entre 1 500 et 4 500 tr/min. Côté consommation, le ventilateur principal consomme généralement entre 20 et 60 W, tandis qu'un petit ventilateur 12 V utilisé pour le refroidissement d'appoint ne consomme que 1 à 5 W.

4.4 Exigences en matière de durée de vie et de fiabilité

L'environnement de fonctionnement du séchoir est caractérisé par une température élevée (jusqu'à 80-90 °C), une forte humidité et la présence de poussière (peluches). Les roulements du ventilateur et l'isolation du moteur sont des éléments essentiels.

Roulements : Les roulements à billes doubles sont recommandés, avec une durée de vie allant jusqu’à 50 000 heures et une meilleure résistance aux hautes températures que les paliers lisses.

Classe d'isolation du moteur : Doit atteindre la classe F (155°C) ou la classe H (180°C).

Indice de protection : Le moteur du ventilateur doit être au moins IP42, et la conception de l’ensemble du conduit d’air doit prendre en compte la filtration des peluches.

Le ventilateur China Chungfo utilise un fil émaillé résistant aux hautes températures, une graisse haute température et un traitement anticorrosion pour les applications de séchage. Sa stabilité opérationnelle à long terme est validée entre -20 °C et 90 °C par des tests environnementaux à hautes et basses températures. De plus, des tests de corrosion au brouillard salin garantissent l'absence de rouille dans les environnements côtiers à forte humidité et forte salinité.

Chapitre 5 : Études de cas pratiques en matière de sélection

Cas 1 : Ventilateur de circulation principal pour un sèche-linge à condensation de 7 kg

Exigences de conception : Débit d’air ≥ 320 m³/h à une pression statique de 380 Pa ; Niveau sonore ≤ 47 dB(A) ; Durée de vie ≥ 20 000 heures ; Température de fonctionnement : 60–85 °C

Solution de sélection : Ventilateur centrifuge multipales à aubes incurvées vers l'avant, diamètre extérieur de la turbine : 140 mm, 36 pales, conception de la volute optimisée. Moteur CC sans balais, tension nominale : 24 V (remarque : les ventilateurs CC 24 V sont couramment utilisés dans les séchoirs, mais les versions 12 V sont également fréquentes pour les applications de faible puissance). Le modèle de ventilateur CC pour séchoir sélectionné, CFM-14048B, présente une courbe PQ à pente modérée au point de fonctionnement, avec une régulation de vitesse PID assurant un débit d'air constant. Débit d'air mesuré : 335 m³/h, pression statique : 395 Pa, niveau sonore : 46,2 dB(A).

Point clé : Pour compenser l’augmentation de l’impédance due à l’encrassement du filtre, le contrôleur du ventilateur peut augmenter la compensation de vitesse afin de garantir que les performances de déshumidification ne se dégradent pas.

Cas 2 : Refroidissement du compartiment de commande et du compresseur d’un sèche-linge à pompe à chaleur

Exigences de conception : Encombrement réduit ; refroidissement par air forcé requis pour le module IGBT et le compresseur ; tension : 12 V ; débit d’air : ≥ 20 m³/h à une pression statique de 50 Pa ; dimensions compactes.

Solution de sélection : Un petit ventilateur 12 V, plus précisément le modèle CFB-75S12 de China Chungfo Fan. Ce micro-ventilateur centrifuge mesure 75 × 75 × 30 mm, fonctionne sous une tension nominale de 12 V et une puissance de 3,6 W. Son débit d’air à vide est de 28 m³/h et son débit d’air sous charge est de 22 m³/h à une pression statique de 50 Pa. Il répond aux exigences de refroidissement. Ce ventilateur 12 V peut être alimenté directement par la carte de commande principale sans conversion de puissance supplémentaire et fonctionne avec un faible niveau sonore de seulement 32 dB(A).

Résultat de l'application : La température supérieure du compresseur a diminué de 78 °C à 62 °C et la température de la carte de commande a baissé de 15 °C, améliorant considérablement la fiabilité.

Cas 3 : Séchoir portable

Caractéristiques techniques : Alimentation par batterie, tension 12 V, consommation électrique totale ≤ 15 W, débit d’air ≥ 50 m³/h, léger

Solution de sélection : Souffleur compact 12 V personnalisé avec turbine centrifuge à aubes incurvées vers l’arrière pour une efficacité accrue, moteur sans balais performant et circuit intégré de commande. China Chungfo Fan a optimisé l’angle des pales et l’entrefer selon les exigences du client, atteignant un débit d’air de 55 m³/h et une pression statique de 120 Pa sous une tension d’entrée de 12 V et un courant de 1,2 A, pour un niveau sonore global de 41 dB(A). Ce cas illustre parfaitement l’application du concept de ventilateur de refroidissement pour séchoirs à des équipements de séchage non conventionnels : les ventilateurs de refroidissement peuvent également être largement utilisés pour guider le flux d’air chaud.

Chapitre 6 : Idées reçues et suggestions d’optimisation pour le choix d’un ventilateur

Malentendu n° 1 : Se concentrer uniquement sur le débit d’air maximal et ignorer l’adéquation du point de fonctionnement

Nombre d'ingénieurs sont attirés par le débit d'air libre annoncé pour un ventilateur, négligeant la contre-pression réelle du système. Par conséquent, après l'installation, le débit d'air chute brutalement, entraînant un séchage peu performant.

Contre-mesure : Obtenez une courbe PQ détaillée du ventilateur et comparez-la à la courbe d’impédance du système, mesurée ou simulée. Au besoin, demandez plusieurs courbes à différentes vitesses au fabricant du ventilateur ou utilisez un système d’essai en soufflerie pour vérification. China Chungfo Fan peut fournir des données de performance précises grâce à son système d’essai en soufflerie.

Idée fausse n° 2 : Croire que les ventilateurs 12 V sont toujours inférieurs aux ventilateurs à tension plus élevée

Les petits ventilateurs 12 V sont souvent perçus comme ayant une faible puissance. Pourtant, à puissance égale, un système 12 V consomme seulement un courant plus élevé. Grâce à l'optimisation du bobinage du moteur et de la conception de la turbine, il peut atteindre le débit d'air et la pression statique souhaités. De plus, le 12 V offre une sécurité accrue, ce qui le rend adapté aux environnements humides.

Malentendu n° 3 : Ignorer l’impact des facteurs environnementaux sur la vie

Dans les environnements à température et humidité élevées, les peluches adhèrent facilement à la turbine et à la volute, provoquant un déséquilibre du rotor et une augmentation des vibrations. L'absorption d'humidité par l'enroulement du moteur peut entraîner une dégradation de l'isolation.

Suggestions d'optimisation :

Installez un filtre efficace à l'avant du conduit d'aération et rappelez aux utilisateurs de le nettoyer régulièrement.

Utilisez des matériaux ou des revêtements antistatiques sur la turbine pour réduire l'adhérence des peluches.

Appliquer un traitement d'imprégnation de vernis sur le stator du moteur pour atteindre un niveau de résistance à l'humidité B ou supérieur.

Chapitre 7 : Tendances futures : Intelligence et personnalisation

7.1 Fusion de capteurs et contrôle adaptatif

Les sèche-linge de nouvelle génération intègrent désormais des capteurs de débit d'air, de pression, de température et d'humidité dans le conduit d'air. Le contrôleur du ventilateur (généralement un microcontrôleur) ajuste dynamiquement la vitesse du ventilateur CC du sèche-linge en fonction des données en temps réel, assurant ainsi un fonctionnement optimal du conduit d'air. Par exemple, si le filtre est fortement obstrué, le contrôleur peut d'abord augmenter la vitesse pour compenser le débit d'air et simultanément afficher un rappel de nettoyage à l'utilisateur.

7.2 Modularisation et services de personnalisation intégrés

Les exigences relatives aux dimensions de montage du ventilateur, aux interfaces, à la logique de commande et au niveau sonore varient selon les marques de sèche-linge, voire selon les modèles d'une même marque. Les fabricants de ventilateurs doivent donc proposer un service complet, de la conception et du développement à la production en série et à la livraison.

Comme le démontre China Chungfo Fan, l'entreprise se concentre sur la fourniture de solutions de dissipation thermique performantes pour de nombreux secteurs. Sa gamme de produits, comprenant des ventilateurs CC/CA, des souffleurs et des systèmes de moteurs, est largement utilisée dans l'électroménager, le matériel médical, l'automobile, les équipements sportifs, les objets connectés et d'autres domaines. Axée sur le client, l'entreprise propose des services complets, de la conception au développement, en passant par la production en série et la livraison. Elle réalise des optimisations personnalisées en fonction des différentes applications, garantissant un équilibre optimal entre flux d'air, niveau sonore, durée de vie et efficacité énergétique. Grâce à une innovation technologique continue et à un contrôle qualité rigoureux, ses produits offrent des performances stables sur le marché mondial.

S'appuyant sur des équipements de test de pointe, tels que des souffleries, des bancs d'essai de corrosion par brouillard salin, des équipements de test environnemental haute et basse température et des laboratoires d'acoustique, l'entreprise évalue avec précision le débit d'air, la pression statique, la durée de vie et la stabilité, garantissant ainsi un fonctionnement fiable et durable dans des environnements d'application complexes. Par ailleurs, l'entreprise a pleinement mis en œuvre les systèmes de management ISO 9001, ISO 14001 et IATF 16949. Ses produits sont certifiés CE, UL, TÜV et CCC et conformes aux normes environnementales REACH et RoHS. L'entreprise entretient actuellement des partenariats durables avec des marques nationales et internationales de renom telles que Midea, Chigo, Samsung et Hitachi, et s'engage à créer de la valeur pour ses clients grâce à des produits de haute qualité et des services professionnels.

Conclusion

La relation entre le système de conduits d'air du séchoir et le choix du ventilateur constitue un projet typique d'optimisation du couplage fluidique, mécanique et électrique. Une conception appropriée des conduits d'air doit être parfaitement adaptée aux caractéristiques aérodynamiques du ventilateur, en tenant compte du débit d'air, de la pression statique, du bruit, du rendement et de la tolérance environnementale. Le choix d'un ventilateur de refroidissement pour séchoir ne doit pas être effectué isolément, mais doit définir des objectifs de performance pour l'ensemble de la machine. Petit souffleur 12 V Il présente des avantages uniques pour le refroidissement auxiliaire basse tension et les équipements portables. Par ailleurs, le ventilateur CC pour sèche-linge, grâce à son rendement élevé et à sa grande précision de contrôle permis par les moteurs CC sans balais, est devenu la solution de choix pour les sèche-linge de moyenne et haute gamme.

En comprenant parfaitement les caractéristiques de résistance des conduits d'air, en interprétant scientifiquement les courbes de performance des ventilateurs et en intégrant des tests rigoureux de fiabilité environnementale, les ingénieurs peuvent concevoir des solutions optimales répondant aux exigences de séchage tout en optimisant la consommation d'énergie et le confort d'utilisation. À l'avenir, avec l'évolution des technologies de séchage vers des systèmes à pompe à chaleur et une intelligence accrue, le choix des ventilateurs passera d'une simple compatibilité à une conception collaborative, offrant ainsi aux consommateurs une expérience de séchage plus silencieuse, plus efficace et plus durable.
