Les équipements critiques fonctionnent dans des environnements où toute interruption de service est inacceptable. Les centres de données, les dispositifs médicaux, les systèmes de communication, les plateformes de contrôle industriel et les infrastructures électriques dépendent tous d'un fonctionnement continu. Dans ces applications, la gestion thermique est essentielle non seulement pour la performance, mais aussi pour la fiabilité et la sécurité.

La conception de ventilateurs redondants est une stratégie éprouvée pour garantir un refroidissement continu, même en cas de défaillance de composants individuels. Cet article explique les principes de l'architecture des ventilateurs redondants, les configurations de redondance courantes et les principaux points à prendre en compte lors de la conception d'équipements critiques. L'objectif est d'aider les ingénieurs à concevoir des systèmes de refroidissement qui maintiennent la stabilité thermique en cas de panne.

Pourquoi un refroidissement redondant est nécessaire

Dans les systèmes critiques, un seul ventilateur de refroidissement Une panne peut entraîner une montée en température rapide et provoquer l'arrêt du système, voire des dommages permanents. Même les ventilateurs de haute qualité ont une durée de vie limitée, et les causes de défaillance telles que l'usure des roulements, les défauts électriques ou la contamination ne peuvent être totalement éliminées.

La conception à ventilateurs redondants réduit les risques liés aux défaillances ponctuelles. En répartissant la charge de refroidissement entre plusieurs ventilateurs, le système peut tolérer la perte d'une ou plusieurs unités tout en maintenant… Un débit d'air suffisant est essentiel. Cette approche améliore considérablement la disponibilité du système et sa fiabilité opérationnelle.

Concepts de base de la redondance des ventilateurs

La redondance des ventilateurs désigne une architecture de refroidissement où plusieurs ventilateurs fonctionnent de concert pour fournir un débit d'air supérieur au minimum requis en fonctionnement normal. En cas de panne d'un ventilateur, les autres continuent de fonctionner et compensent la perte.

Il existe deux stratégies de redondance fondamentales

Redondance active où tous les ventilateurs fonctionnent simultanément en conditions normales

Redondance en veille où les ventilateurs de secours ne s'activent qu'après détection d'une panne

La redondance active est plus courante dans les équipements électroniques car elle permet une distribution plus homogène du flux d'air et une réponse plus rapide aux pannes.

Configurations courantes de ventilateurs redondants

Plusieurs configurations de redondance sont largement utilisées dans les systèmes de refroidissement critiques.

La configuration N+1 est la plus courante. Le système nécessite N ventilateurs pour répondre aux besoins de refroidissement, et un ventilateur supplémentaire assure une capacité de secours. En cas de défaillance d'un seul ventilateur, le débit d'air total reste dans les limites acceptables.

La configuration N+2 est utilisée dans les systèmes à haute disponibilité présentant des exigences de tolérance au risque élevées. Cette configuration permet de supporter plusieurs pannes de ventilateurs sans dépasser les limites thermiques.

Les ventilateurs en parallèle sont généralement utilisés lorsqu'un débit d'air élevé est requis à une pression statique faible à modérée. Les configurations en série sont employées lorsqu'une pression statique plus élevée est nécessaire pour compenser la résistance du système.

Adaptation du débit d'air et de la pression dans les systèmes redondants

Dans les systèmes de ventilation redondants, l'adéquation du débit d'air et de la pression est essentielle. Les ventilateurs fonctionnant en parallèle doivent présenter des courbes de performance similaires afin d'éviter tout déséquilibre du débit d'air. Un ventilateur défaillant peut obstruer le flux s'il n'est pas correctement isolé, réduisant ainsi l'efficacité des autres ventilateurs.

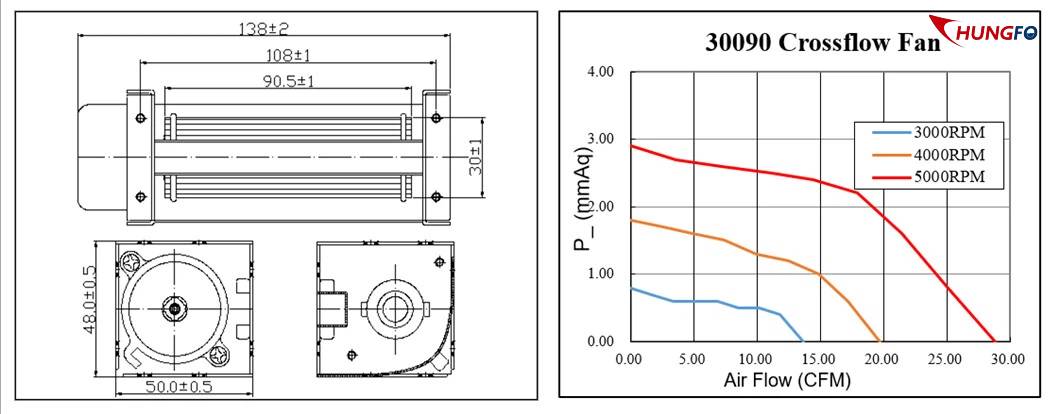

Les concepteurs de systèmes doivent s'assurer que le système de refroidissement respecte les exigences minimales de débit d'air même en cas de défaillance critique. Cela implique d'analyser les courbes de performance des ventilateurs à des points de fonctionnement élevés et à des vitesses de ventilation accrues, si un régulateur de vitesse est disponible.

Contrôle et surveillance dans la conception de ventilateurs redondants

Les systèmes de ventilation redondants reposent largement sur des mécanismes de surveillance et de contrôle. La détection des pannes de ventilateurs fait couramment appel à la rétroaction tachymétrique, à la mesure du courant et à la surveillance de la température.

En cas de panne, le système peut augmenter la vitesse des ventilateurs restants pour compenser la perte de débit d'air. Sur certains modèles, des alarmes se déclenchent pour avertir le personnel de maintenance, tandis que le système continue de fonctionner en toute sécurité.

Intelligent Fan de DC Le contrôle améliore l'efficacité de la redondance et réduit l'usure inutile du ventilateur en fonctionnement normal.

Considérations mécaniques et structurelles

La conception mécanique joue un rôle important dans les performances des ventilateurs redondants. Leur emplacement influe sur la distribution du flux d'air et la tolérance aux pannes. Des conduits d'air mal conçus peuvent provoquer une surchauffe localisée, même lorsque le débit d'air total semble suffisant.

Les modules de ventilateurs remplaçables à chaud sont couramment utilisés dans les équipements critiques. Ils permettent de remplacer les ventilateurs défectueux sans interrompre le fonctionnement du système. Les guides mécaniques et les connecteurs électriques doivent être conçus pour garantir une insertion et un retrait fiables.

Des fabricants tels que China Chungfo ventilateur de refroidissement axial Nous assurons la redondance des applications en proposant des ventilateurs aux performances constantes et à longue durée de vie, adaptés à un fonctionnement continu.

Fiabilité et impact sur le cycle de vie

La redondance des ventilateurs accroît la fiabilité du système, mais augmente également le nombre de composants. Un plus grand nombre de ventilateurs multiplie les risques de défaillance, rendant indispensable la prévision de la qualité et du cycle de vie.

La redondance permet à chaque ventilateur de fonctionner à des niveaux de contrainte inférieurs, ce qui peut prolonger considérablement sa durée de vie. Associée à des stratégies de maintenance prédictive, la redondance réduit les temps d'arrêt imprévus et améliore le coût total de possession.

Applications typiques des systèmes de ventilateurs redondants

Les architectures de refroidissement redondantes sont largement utilisées dans

serveurs et systèmes de stockage de centres de données

Équipements d'imagerie médicale et de maintien des fonctions vitales

Stations de base de télécommunications

Automatisation industrielle et armoires de commande

Systèmes de conversion de puissance et de stockage d'énergie

Dans toutes ces applications, une défaillance thermique peut avoir de graves conséquences opérationnelles ou de sécurité, faisant de la redondance une pratique de conception standard.

Conclusion

La conception de ventilateurs redondants est un élément essentiel de la gestion thermique des équipements critiques. En éliminant les défaillances ponctuelles et en maintenant le flux d'air même en cas de panne, les architectures de refroidissement redondantes garantissent un fonctionnement continu et fiable du système.

La conception efficace de ventilateurs redondants exige un calcul précis du flux d'air, un appariement adéquat des ventilateurs, une commande intelligente et une intégration mécanique robuste. Correctement mise en œuvre, la redondance transforme les systèmes de refroidissement d'un point faible en un atout de fiabilité.
