Face à l'augmentation constante de la densité de puissance des équipements électroniques, une gestion thermique efficace est devenue essentielle pour garantir la stabilité des performances et la fiabilité à long terme. L'un des aspects les plus fondamentaux, et pourtant souvent mal compris, de la conception thermique est le calcul du débit d'air nécessaire au refroidissement. Sans une estimation précise de ce débit, même un ventilateur ou un dissipateur thermique de haute qualité risque de ne pas fournir le refroidissement escompté.

Cet article explique comment calculer le débit d'air nécessaire en fonction de la dissipation thermique, des limites d'élévation de température et des conditions du système. Il aborde également les erreurs de conception courantes et l'impact du choix du ventilateur sur les performances de refroidissement réelles. Les principes décrits ici sont largement applicables aux équipements industriels, aux alimentations électriques, aux dispositifs de communication et aux armoires de commande électroniques.

Comprendre la génération de chaleur dans les équipements de refroidissement

Tout système électronique génère de la chaleur comme sous-produit de sa consommation d'énergie. Les sources de chaleur peuvent inclure les processeurs, les modules d'alimentation, les contrôleurs de moteurs et les circuits de conversion. La charge thermique totale est généralement exprimée en watts et représente la quantité d'énergie thermique à évacuer pour maintenir des températures de fonctionnement sûres.

L'estimation précise de la chaleur est la première étape du calcul du débit d'air. Cette valeur peut être obtenue à partir des fiches techniques des composants, des calculs d'efficacité ou par mesure directe. Une sous-estimation de la charge thermique entraîne souvent un débit d'air insuffisant, tandis qu'une surestimation provoque du bruit et une consommation d'énergie inutiles.

relation entre le flux d'air et l'évacuation de la chaleur

La circulation d'air évacue la chaleur en transportant l'énergie thermique loin des composants générateurs de chaleur. La quantité de chaleur que l'air peut évacuer dépend de trois facteurs principaux :

1. Volume du flux d'air,

2， densité de l'air et chaleur spécifique

3. Élévation de température admissible de l'air

4， La relation thermique de base peut être exprimée comme

5. La dissipation de chaleur est égale au débit massique d'air multiplié par la chaleur spécifique de l'air et l'élévation de température.

Dans les applications pratiques d'ingénierie, cette relation est simplifiée en une formule d'estimation du débit d'air couramment utilisée, basée sur le débit volumique. Cette formule constitue la base du choix du débit approprié. ventilateur de refroidissement .

Méthode de calcul du débit d'air

Pour calculer le débit d'air nécessaire, trois paramètres doivent être définis :

1. Dissipation thermique totale du système

2， Élévation maximale admissible de la température de l'air

3. Conditions de l'air ambiant

4， Pour l'air standard à pression normale, on utilise souvent une formule d'ingénierie simplifiée.

Le débit d'air requis est égal à la charge thermique divisée par l'élévation de température admissible, multipliée par une constante.

Cette constante tient compte des propriétés thermiques de l'air et des facteurs de conversion d'unités. Le résultat est généralement exprimé en pieds cubes par minute ou en mètres cubes par heure. Une élévation de température admissible plus faible requiert un débit d'air plus élevé, tandis qu'une tolérance à la température plus élevée permet de réduire le débit d'air nécessaire.

Choisir une hausse de température raisonnable

L'élévation de température correspond à la différence entre la température de l'air entrant et celle de l'air sortant. Le choix de cette valeur nécessite un équilibre entre la sécurité thermique et l'efficacité du système. Les valeurs typiques d'élévation de température se situent entre cinq et quinze degrés Celsius, selon la sensibilité de l'application.

Les équipements à haute fiabilité utilisent souvent des limites d'élévation de température plus basses afin de réduire les contraintes et le vieillissement des composants. Les systèmes industriels dotés de composants robustes peuvent tolérer une élévation de température plus importante afin de réduire la taille du ventilateur et la consommation d'énergie.

Impact de la résistance du système sur le débit d'air réel

Le débit d'air calculé représente le besoin théorique, et non le débit d'air que le ventilateur fournira réellement. La résistance du système due aux dissipateurs thermiques, aux filtres, aux grilles et à la géométrie du boîtier influe considérablement sur le débit d'air réel.

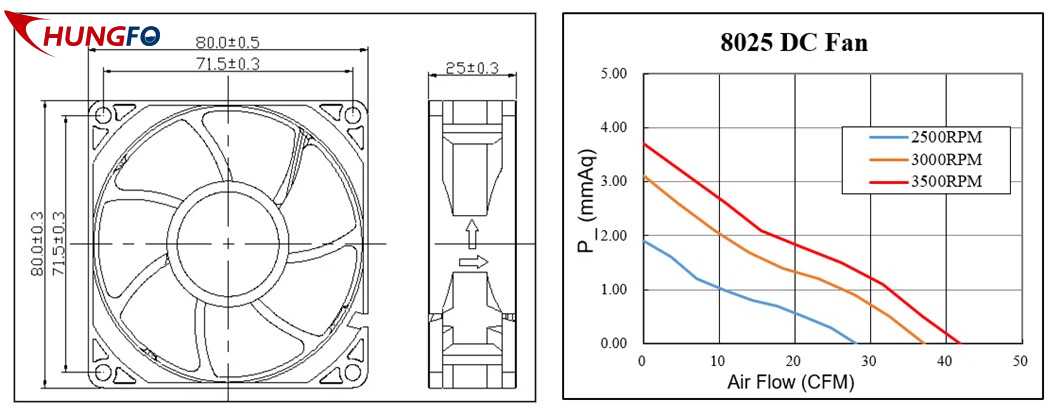

À mesure que la résistance augmente, le débit d'air diminue, conformément à la courbe de performance du ventilateur. Par conséquent, le calcul du débit d'air doit être combiné à l'estimation de l'impédance du système. Le choix d'un Fan de DC Se baser uniquement sur les débits d'air libre conduit souvent à un refroidissement insuffisant en conditions de fonctionnement.

Sélection du ventilateur basée sur le calcul du débit d'air

Une fois le débit d'air requis calculé, le choix du ventilateur doit se baser à la fois sur le débit et la pression statique nécessaires. Le ventilateur doit être capable de fournir le débit d'air calculé au point de pression de fonctionnement du système.

Des fabricants comme China Chungfo Fan fournissent des courbes de performance permettant aux ingénieurs d'adapter le débit d'air aux conditions réelles d'utilisation. Un choix judicieux du ventilateur garantit que le débit d'air calculé se traduit par un refroidissement efficace.

Erreurs courantes dans le calcul du débit d'air

1. Plusieurs erreurs se produisent fréquemment dans la conception des systèmes de refroidissement.

2， Négliger les pertes de flux d'air dues aux obstructions

3. Utiliser le débit d'air maximal du ventilateur au lieu du débit d'air de fonctionnement.

4， En supposant une distribution d'air uniforme à l'intérieur des enceintes

5. Négliger les effets de l'altitude et de la température ambiante

Éviter ces erreurs améliore la précision du refroidissement et réduit le risque de surchauffe ou de bruit excessif du ventilateur.

Intégration du calcul des flux d'air dans la conception thermique

Le calcul du flux d'air ne doit pas être considéré comme une étape isolée. Il doit être intégré à la conception thermique globale, incluant l'agencement du dissipateur thermique, les circuits de flux d'air, la conception du boîtier et les aspects liés à la maintenance. Une planification précoce du flux d'air réduit les coûts de reconception et améliore la fiabilité du produit.

Des fabricants expérimentés tels que China Chungfo fabrication de ventilateurs Il convient de privilégier l'adéquation thermique au niveau du système plutôt que le choix d'un ventilateur individuel. Cette approche garantit des performances de refroidissement stables tout au long du cycle de vie du produit.

Conclusion

Le calcul du débit d'air nécessaire au refroidissement des équipements est une compétence fondamentale en génie thermique. La compréhension de la génération de chaleur, des principes de la circulation de l'air et de la résistance du système permet aux ingénieurs de concevoir des solutions de refroidissement efficaces, fiables et économiques.

Un calcul précis du débit d'air, associé à une sélection appropriée du ventilateur, garantit le fonctionnement des équipements de refroidissement dans des limites de température sûres en conditions réelles d'utilisation. Cette approche systématique est essentielle pour les systèmes électroniques modernes confrontés à des défis thermiques croissants.
