Les réfrigérateurs sont l'un des appareils électroménagers les plus importants qui fonctionnent en continu. Contrairement aux lave-linge, aux fours à micro-ondes et à d'autres appareils qui ne fonctionnent que pendant des périodes relativement courtes, les réfrigérateurs fonctionnent normalement toute la journée et toute l'année afin de maintenir une température interne stable. Par conséquent, même un petit composant ayant une consommation d'énergie relativement faible peut avoir une influence notable sur la consommation énergétique totale lorsqu'il fonctionne en continu.

Lorsque les fabricants parlent d'efficacité énergétique des réfrigérateurs, les premiers composants qui reçoivent généralement de l'attention sont le compresseur, le fluide frigorigène, l'évaporateur, le condenseur, les matériaux isolants et le système de contrôle de la température. Ces composants sont indéniablement importants, mais un autre facteur mérite une attention équivalente : la circulation de l'air.

La manière dont l'air se déplace à l'intérieur d'un réfrigérateur influence directement la répartition de la température, l'utilisation de la capacité de refroidissement, le transfert thermique, le fonctionnement du compresseur, les performances du dégivrage et l'expérience utilisateur.

Un ventilateur de circulation d'air peut sembler être un composant relativement petit, mais il joue un rôle important dans la distribution de l'air froid dans tout le réfrigérateur. Lorsque le ventilateur, le conduit d'air, l'évaporateur et le système de contrôle sont correctement associés, l'air froid peut atteindre plus uniformément les différentes zones de stockage. Cela peut réduire les différences de température locales et aider le système de réfrigération à fonctionner plus efficacement.

Par conséquent, l'évaluation d'un ventilateur de réfrigérateur ne doit pas se limiter à son débit d'air maximal. Les ingénieurs doivent également prendre en compte le débit d'air sous une résistance réelle du système, la pression statique, la puissance électrique, le bruit, les dimensions, la température de fonctionnement et la fiabilité à long terme.

Pourquoi un réfrigérateur a-t-il besoin d'une circulation d'air ?

La température à l'intérieur d'un réfrigérateur est rarement complètement uniforme.

Lorsque l'évaporateur retire la chaleur de l'air environnant, la température de l'air diminue. L'air froid est influencé par la gravité, la densité de l'air, les étagères, les emballages alimentaires, les tiroirs, les séparations et les conduits d'air internes. En conséquence, l'air plus froid peut s'accumuler dans certaines zones tandis que l'air plus chaud reste plus éloigné de la source de refroidissement.

Si le réfrigérateur repose principalement sur la convection naturelle, le déplacement de l'air peut être relativement lent. Les structures internes peuvent davantage limiter le flux d'air et empêcher l'air froid d'atteindre efficacement toutes les parties de l'enceinte.

Cela peut créer une situation courante dans laquelle une partie du réfrigérateur est déjà très froide tandis qu'une autre partie reste relativement chaude.

Par exemple, la zone proche de l'évaporateur peut avoir déjà atteint une température basse, tandis que la zone de la porte, la partie supérieure ou une section bloquée par des aliments peut rester plus chaude. Si le système de contrôle de la température réagit à la zone la plus chaude, le compresseur peut continuer à fonctionner.

Dans ce cas, le système de réfrigération peut déjà avoir produit une capacité de refroidissement suffisante, mais cette capacité n'a pas été distribuée efficacement dans tout l'espace de stockage.

C'est ici qu'un ventilateur de circulation d'air devient important.

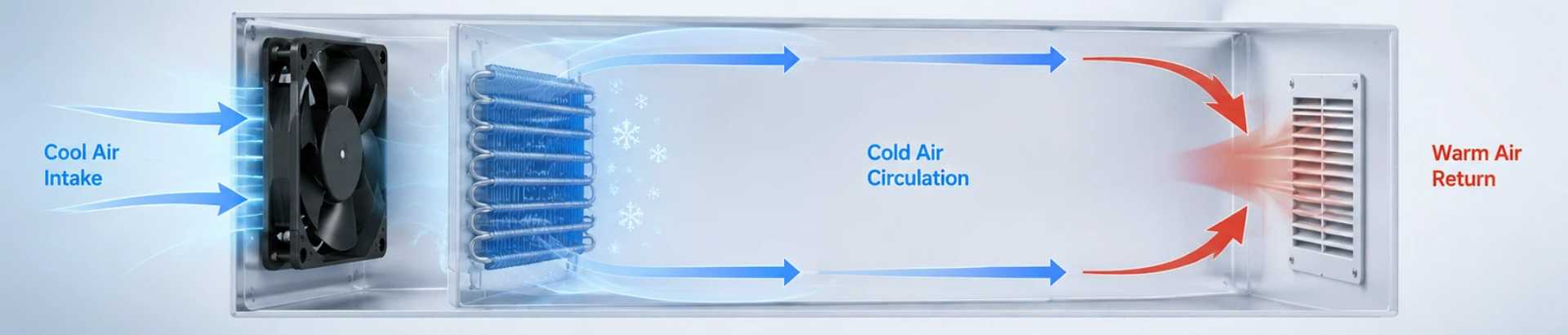

Le ventilateur force l'air à circuler continuellement dans le réfrigérateur. Il peut transporter l'air froid loin de l'évaporateur et le distribuer vers d'autres zones tout en ramenant l'air plus chaud vers la zone de refroidissement.

Cette circulation forcée réduit la stratification thermique et crée un échange de chaleur plus efficace entre les différentes zones.

Comment la circulation de l'air aide-t-elle à réduire la consommation d'énergie ?

La relation entre la circulation de l'air et l'efficacité énergétique d'un réfrigérateur est étroitement liée à l'utilisation de la capacité de refroidissement.

Lorsque le compresseur fonctionne, le fluide frigorigène circule dans le système de réfrigération et l'évaporateur absorbe la chaleur du compartiment réfrigérateur. Si l'air froid reste concentré autour de l'évaporateur en raison d'un débit d'air insuffisant, l'air à basse température peut ne pas être utilisé efficacement.

L'air autour de l'évaporateur a déjà reçu une capacité de refroidissement, mais sans mouvement suffisant, il ne peut pas refroidir efficacement les zones plus chaudes situées ailleurs dans le réfrigérateur.

Un ventilateur de circulation d'air déplace continuellement cet air.

L'air plus chaud est ramené vers la zone de refroidissement tandis que l'air plus froid est distribué dans tout le réfrigérateur.

Cela augmente l'efficacité de l'échange thermique et permet d'utiliser plus efficacement la capacité de refroidissement disponible.

Du point de vue du système, cela est extrêmement important.

Si la température à l'intérieur du réfrigérateur devient plus uniforme, le système de contrôle peut ne pas avoir besoin de maintenir une température globale inutilement basse simplement parce qu'une zone locale reste chaude.

Le compresseur peut également avoir la possibilité de réduire son temps de fonctionnement inutile.

Par conséquent, bien que le ventilateur de circulation lui-même consomme de l'énergie électrique, il peut tout de même contribuer à des économies d'énergie nettes si l'énergie qu'il consomme permet d'améliorer l'efficacité du refroidissement et de réduire le fonctionnement du compresseur.

C'est pourquoi l'efficacité d'un ventilateur de réfrigérateur doit être évaluée au niveau du système plutôt qu'en examinant uniquement sa propre consommation énergétique.

L'objectif n'est pas simplement de choisir le ventilateur ayant la plus faible puissance.

Les ingénieurs doivent plutôt trouver le bon équilibre entre la puissance du ventilateur, le débit d'air, la pression statique, l'uniformité de la température, le temps de fonctionnement du compresseur, le bruit et la fiabilité.

Pourquoi l'uniformité de la température est-elle si importante ?

L'uniformité de la température est l'une des considérations les plus importantes dans la conception des réfrigérateurs.

Considérez un réfrigérateur dans lequel une zone est proche de 0 °C tandis qu'une autre atteint 6 °C. Si le fabricant souhaite que toutes les zones restent dans une plage de température relativement basse, le système de réfrigération peut devoir fonctionner en fonction de la zone la plus chaude.

Si la circulation de l'air peut réduire la différence de température entre ces emplacements, le réfrigérateur peut offrir de meilleures conditions de conservation sans abaisser inutilement le réglage global de température.

L'uniformité de la température est également importante pour la qualité des aliments.

Les différents aliments ont des exigences de température différentes. Les légumes, les fruits, les produits laitiers, les boissons et d'autres aliments peuvent réagir différemment aux variations de température.

Une zone froide locale peut provoquer le gel de certains produits, tandis qu'une zone chaude peut réduire la qualité de conservation.

Un système efficace de circulation de l'air doit donc faire plus que simplement fournir un débit d'air élevé.

Il doit distribuer la capacité de refroidissement de manière contrôlée et équilibrée.

Le ventilateur de circulation d'air peut être considéré comme un distributeur de capacité de refroidissement à l'intérieur du réfrigérateur.

Pourquoi un débit d'air maximal ne signifie-t-il pas toujours une efficacité maximale ?

Le débit d'air maximal est souvent la première spécification que les gens examinent lors de la sélection d'un ventilateur. Cependant, le seul débit d'air maximal ne suffit pas pour les applications de réfrigération.

Le débit d'air maximal d'un ventilateur est généralement mesuré dans des conditions de faible résistance du système ou en air libre.

Une fois le ventilateur installé à l'intérieur d'un réfrigérateur, l'air peut devoir traverser un évaporateur, un conduit d'air, un couvercle, un filtre, une plaque de guidage et une sortie.

Chaque composant crée une résistance.

Un ventilateur avec une très grande capacité de débit d'air en air libre ne fournira pas nécessairement un débit d'air élevé après installation s'il ne possède pas une capacité de pression statique suffisante.

En revanche, un ventilateur avec une capacité de débit d'air maximale modérée peut très bien fonctionner dans un réfrigérateur réel s'il peut maintenir un débit d'air stable sous la résistance du système.

Pour cette raison, les fabricants de réfrigérateurs devraient prêter attention au point de fonctionnement du ventilateur plutôt que de sélectionner un produit uniquement selon son débit d'air maximal.

Le débit d'air, la pression statique, la consommation électrique et le bruit doivent être évalués ensemble.

Si le ventilateur doit fonctionner à une vitesse très élevée pour surmonter la résistance du système, la consommation électrique et le bruit peuvent augmenter.

Un ventilateur efficace doit donc fournir un débit d'air suffisant à un niveau de puissance raisonnable dans des conditions de fonctionnement réelles.

Ventilateurs axiaux et turbines pour les applications de réfrigération

Différentes structures de réfrigérateurs nécessitent différentes solutions de circulation d'air.

Les ventilateurs axiaux conviennent généralement aux applications où le trajet de circulation d'air est relativement direct et où la résistance du système est modérée.

Ils fournissent généralement un bon débit d'air dans une structure compacte et peuvent être utilisés pour certaines applications de circulation d'air des réfrigérateurs et de refroidissement des condenseurs.

Les turbines conviennent davantage lorsque le débit d'air doit être dirigé selon un trajet spécifique ou lorsque le système présente une résistance relativement élevée.

Une turbine peut concentrer le débit d'air dans une direction particulière et offre donc une plus grande flexibilité lorsque le réfrigérateur contient des conduits d'air étroits ou complexes.

Par exemple, certains systèmes de réfrigération compacts ne peuvent pas déplacer directement l'air de l'évaporateur vers l'ensemble du compartiment réfrigéré. Au lieu de cela, l'air doit passer par un conduit relativement étroit ou prolongé.

Dans cette situation, une turbine peut fournir une solution de circulation d'air plus adaptée.

Pour les applications compactes à basse tension, un mini ventilateur turbine 5v peut également être envisagé lorsque la puissance électrique disponible et l'espace d'installation sont limités.

Ce type de concept de turbine compacte peut être utile dans les petits équipements de réfrigération, les produits de refroidissement portables, les appareils compacts et d'autres applications nécessitant un flux d'air directionnel.

Il n'existe pas de structure de ventilateur universellement idéale pour chaque réfrigérateur.

Le choix le plus approprié dépend de la relation entre le ventilateur et le conduit d'air réel.

Comment sélectionner la taille du ventilateur de réfrigérateur ?

La taille du ventilateur a une influence directe sur la structure du réfrigérateur.

Si un ventilateur est trop grand, il peut occuper un espace interne précieux et rendre la conception du conduit d'air plus difficile.

Si un ventilateur est trop petit, il peut devoir fonctionner à une vitesse plus élevée pour produire le débit d'air requis.

Une vitesse de rotation plus élevée peut entraîner une augmentation du bruit, de la consommation électrique, des vibrations et des contraintes mécaniques.

Cependant, un ventilateur plus petit ne signifie pas nécessairement des performances inférieures.

Les technologies modernes de moteur, la conception de la roue et l'optimisation aérodynamique permettent aux ventilateurs compacts de fournir un débit d'air stable avec une consommation électrique relativement faible.

Cela est particulièrement utile pour les mini-réfrigérateurs, les caves à vin, les refroidisseurs de boissons, les équipements de réfrigération portables et d'autres produits où l'espace est limité.

Une solution compacte de circulation d'air telle qu'unventilateur USB de 60 mmpeut illustrer les avantages des équipements de circulation d'air de petit format dans les applications à basse tension. Cependant, le ventilateur de réfrigérateur réel doit toujours être sélectionné en fonction de la tension, des conditions environnementales, des exigences de débit d'air et de la résistance du système de l'application finale.

Pour certaines applications électroniques et d'appareils compacts, unventilateur de boîtier de 60 mmpeut également fournir une référence utile pour la catégorie de taille des produits de refroidissement compacts. Cependant, les fabricants de réfrigérateurs ne doivent pas sélectionner un ventilateur uniquement en fonction des dimensions.

La sélection correcte nécessite une analyse complète du débit d'air, de la pression statique, de la consommation électrique, du bruit, des conditions d'installation et des performances thermiques.

Pourquoi un faible bruit est-il important pour les ventilateurs de réfrigérateur ?

Les réfrigérateurs fonctionnent normalement en continu, de sorte que le bruit du ventilateur peut avoir une influence directe sur l'expérience utilisateur.

Cela est particulièrement important dans les maisons modernes avec cuisines ouvertes, les petits appartements, les bureaux, les hôtels et autres environnements où les personnes peuvent rester à proximité du réfrigérateur pendant de longues périodes.

Le bruit du ventilateur ne provient pas uniquement du moteur.

Il peut également être généré par l'aérodynamique des pales, les turbulences du flux d'air, les vibrations, le déséquilibre de la roue, le fonctionnement des roulements et la structure d'installation.

Par conséquent, la réduction du bruit du ventilateur de réfrigérateur nécessite une approche globale.

Premièrement, l'équilibrage dynamique est important.

Si la roue n'est pas correctement équilibrée, elle peut générer des vibrations périodiques lorsqu'elle fonctionne à grande vitesse.

Deuxièmement, la conception du moteur est importante.

Un moteur sans balais de haute qualité peut fournir une rotation stable tout en réduisant certaines pertes mécaniques.

Troisièmement, la conception du conduit d'air doit être prise en compte.

Même lorsque le ventilateur lui-même présente un faible niveau sonore, une sortie mal conçue peut créer des turbulences et du bruit aérodynamique.

Par conséquent, la conception d'un réfrigérateur à faible bruit résulte de la coopération entre le ventilateur, le conduit d'air, la structure de montage, le moteur et la roue.

Pourquoi les réfrigérateurs sans givre dépendent-ils davantage de la circulation de l'air ?

Comparés aux réfrigérateurs traditionnels à refroidissement direct, les réfrigérateurs sans givre dépendent généralement davantage de la circulation d'air forcée.

Un système de réfrigération sans givre utilise un ventilateur pour déplacer l'air autour de l'évaporateur et distribuer l'air refroidi à travers des conduits d'air dédiés.

Le ventilateur participe donc directement au transport de la capacité de refroidissement.

Si la conception du flux d'air n'est pas optimisée, certaines zones peuvent devenir excessivement froides tandis que d'autres ne reçoivent pas suffisamment de refroidissement.

Cela peut entraîner des températures inégales dans tout le réfrigérateur.

La circulation de l'air est également étroitement liée au givrage de l'évaporateur.

Lorsque l'humidité de l'air entre en contact avec la surface froide de l'évaporateur, du givre peut se former. À mesure que le givre s'accumule, la résistance thermique augmente et les performances de transfert de chaleur peuvent diminuer.

Un système de flux d'air correctement conçu peut améliorer l'échange d'air autour de l'évaporateur et fonctionner conjointement avec le système de dégivrage afin de maintenir des performances stables.

Pour cette raison, le ventilateur d'un réfrigérateur sans givre ne doit pas être considéré comme un simple composant auxiliaire.

Il fait partie du système de réfrigération.

Commande du ventilateur pendant le processus de dégivrage

Le dégivrage a également une influence importante sur l'efficacité énergétique du réfrigérateur.

Lorsqu'une couche de givre s'accumule sur l'évaporateur, le transfert de chaleur devient moins efficace. Le réfrigérateur doit donc effectuer un processus de dégivrage pour restaurer les performances de l'évaporateur.

Cependant, la chaleur générée pendant le dégivrage ne doit pas se propager inutilement dans la zone de stockage des aliments.

Si trop d'air chaud pénètre dans le congélateur ou le compartiment réfrigérateur pendant le dégivrage, le compresseur peut devoir consommer davantage d'énergie ensuite pour rétablir la température cible.

Pour cette raison, la gestion du flux d'air pendant le dégivrage est importante.

Selon l'architecture du réfrigérateur, le ventilateur de circulation peut être arrêté pendant une partie du cycle de dégivrage afin d'empêcher l'air chaud de se propager dans la zone de stockage.

Après le dégivrage, le ventilateur peut redémarrer en fonction des conditions de température et du programme de commande.

Ce fonctionnement basé sur la demande peut aider à éviter une consommation d'énergie inutile.

Comment une commande intelligente du ventilateur peut-elle réduire davantage la consommation d'énergie ?

À mesure que les appareils intelligents continuent de se développer, les ventilateurs de réfrigérateur dépassent le simple contrôle marche-arrêt.

Les systèmes de commande modernes peuvent ajuster le fonctionnement du ventilateur en fonction de plusieurs paramètres.

Par exemple, lorsque la porte du réfrigérateur est ouverte, de l'air chaud de la pièce pénètre dans l'armoire.

Le système de commande peut modifier temporairement la stratégie de circulation d'air afin de rétablir l'environnement interne.

Lorsqu'une grande quantité d'aliments à température ambiante est placée dans le réfrigérateur, une circulation d'air plus forte peut aider à distribuer la capacité de refroidissement et à accélérer le retour à la température souhaitée.

Une fois que la température interne devient stable, la vitesse du ventilateur peut être réduite ou le ventilateur peut être arrêté lorsque cela est approprié.

Cela peut réduire la consommation inutile d'électricité.

Les moteurs CC sans balais conviennent particulièrement au contrôle intelligent des ventilateurs, car leur vitesse peut être contrôlée électroniquement.

Le contrôle PWM est une méthode courante.

En ajustant les conditions de fonctionnement du moteur, le ventilateur peut fonctionner selon la demande thermique réelle plutôt que de fonctionner en permanence à vitesse maximale.

Cette approche est cohérente avec l'orientation de développement des réfrigérateurs modernes à haute efficacité énergétique.

Comment sélectionner le bon ventilateur de circulation d'air pour réfrigérateur ?

Pour les fabricants de réfrigérateurs, la sélection du ventilateur doit commencer par l'ensemble du système de réfrigération.

Tout d'abord, déterminez les dimensions d'installation disponibles.

La longueur, la largeur, la hauteur, la position des trous de montage, la direction du câble et la méthode de montage doivent toutes être prises en compte.

Deuxièmement, déterminez le débit d'air requis.

Les exigences en matière de débit d'air dépendent du volume du compartiment, des performances de l'évaporateur, de la structure du conduit d'air, des objectifs d'uniformité de température et des exigences de refroidissement.

Troisièmement, évaluez la pression statique.

Si le réfrigérateur contient des conduits longs, des sorties étroites, des filtres, des couvercles ou d'autres composants restrictifs, la pression statique devient particulièrement importante.

Quatrièmement, déterminez la tension de fonctionnement.

L'alimentation CC basse tension est largement utilisée dans les appareils modernes, ce qui rend les ventilateurs CC adaptés à l'intégration avec de nombreux systèmes de contrôle.

Cinquièmement, prenez en compte la consommation d'énergie.

Comme les ventilateurs de réfrigérateur peuvent fonctionner pendant de longues périodes, même une petite différence de puissance électrique peut s'accumuler sur des milliers d'heures de fonctionnement.

Sixièmement, évaluez le bruit.

Un faible niveau sonore est particulièrement important pour les réfrigérateurs résidentiels.

Septièmement, tenez compte des conditions environnementales et de la fiabilité.

L'environnement du réfrigérateur peut inclure de basses températures, de l'humidité, de la condensation, des démarrages et arrêts fréquents ainsi que de longues périodes de fonctionnement continu.

Le ventilateur sélectionné doit donc être capable de fonctionner de manière stable dans les conditions réelles d'application.

Enfin, les tests réels du système sont essentiels.

Le débit d'air, la pression statique, la répartition de la température, le bruit, les vibrations et la consommation d'énergie devraient idéalement être testés après l'installation du ventilateur dans le conduit d'air réel.

Seuls des tests réels du système peuvent déterminer si un ventilateur convient réellement au réfrigérateur.

Solutions de ventilateurs de refroidissement pour réfrigérateurs de Guangdong Chungfo

Guangdong Chungfo se spécialise dans le développement et la fabrication de produits de gestion thermique, notamment des ventilateurs CC, des ventilateurs CA, des ventilateurs axiaux, des soufflantes et des ventilateurs à flux transversal.

Pour les réfrigérateurs et autres équipements de réfrigération, l'entreprise se concentre non seulement sur les performances du ventilateur, mais aussi sur la relation entre le ventilateur et l'ensemble du système de refroidissement.

Les différents réfrigérateurs présentent des espaces internes, des structures de conduits d'air, des exigences électriques, des charges thermiques et des résistances au flux d'air différents.

Par conséquent, un ventilateur standard ne convient pas nécessairement à tous les réfrigérateurs.

Guangdong Chungfo peut accompagner la sélection et le développement de produits selon les exigences des clients telles que les dimensions, la tension nominale, le courant, la vitesse, le débit d'air, la pression statique, le bruit, la structure de montage et l'environnement de fonctionnement.

L'entreprise dispose de capacités de fabrication intégrées couvrant la conception de produits, le moulage par injection, la production SMT et l'assemblage final.

Ses capacités de test comprennent l'équilibrage dynamique, les essais de corrosion au brouillard salin, les essais de pression en soufflerie, les essais à haute et basse température, les essais de bruit et d'autres évaluations des performances des produits.

Ces capacités permettent de vérifier les performances des ventilateurs dans différentes conditions de fonctionnement.

Pour les fabricants de réfrigérateurs, un fournisseur de ventilateurs adapté doit fournir plus qu'un produit standard de catalogue.

Un fournisseur professionnel doit comprendre le conduit d'air réel du client, les exigences thermiques, les limitations d'installation, le système électrique et les attentes en matière de fiabilité à long terme.

Guangdong Chungfo peut fournir des solutions de circulation d'air pour les réfrigérateurs domestiques, les mini-réfrigérateurs, les caves à vin, les équipements de réfrigération commerciaux et autres appareils nécessitant une circulation d'air fiable.

Des performances du ventilateur à l'efficacité du système

L'efficacité énergétique d'un réfrigérateur n'est pas déterminée par un seul composant.

Un compresseur très efficace ne peut pas résoudre entièrement une conception de circulation d'air inefficace.

Un évaporateur haute performance peut ne pas fournir tout son potentiel si la circulation de l’air est insuffisante.

Un ventilateur de très faible puissance peut ne pas être adapté s’il ne peut pas surmonter la pression statique réelle du conduit d’air.

Cela signifie que le réfrigérateur doit être conçu comme un système intégré de gestion thermique.

Le rôle d’un ventilateur de circulation d’air n’est pas simplement de générer un débit d’air maximal.

Son rôle le plus important est de fournir la capacité de refroidissement avec précision, de manière constante et efficace aux zones qui en ont besoin.

C’est pourquoi la conception des ventilateurs de réfrigérateur évolue progressivement de l’optimisation au niveau des composants vers l’optimisation au niveau du système.

Tendances futures de la technologie de circulation d’air des réfrigérateurs

Les futurs réfrigérateurs mettront davantage l’accent sur l’efficacité énergétique, le contrôle intelligent, la fiabilité et le confort de l’utilisateur.

Les ventilateurs passeront de plus en plus d’un fonctionnement à vitesse fixe à un contrôle à vitesse variable et basé sur la demande.

Des moteurs sans balais plus efficaces, une géométrie améliorée des pales, des conduits d’air optimisés, des systèmes de contrôle à faible consommation et un retour de température plus précis peuvent encore améliorer l’efficacité de la circulation de l’air.

En même temps, les tailles des produits de réfrigération deviennent de plus en plus diversifiées.

Les grands réfrigérateurs multi-portes, les réfrigérateurs compacts, les caves à vin, les refroidisseurs de boissons, les produits de réfrigération portables et les systèmes de refroidissement commerciaux ont tous des exigences différentes en matière de circulation d’air.

Cela signifie que la taille compacte, la faible consommation d’énergie, la grande fiabilité et le faible bruit resteront des orientations importantes du développement des ventilateurs de réfrigérateur.

Pourquoi la circulation de l’air est importante pour l’efficacité énergétique à long terme des réfrigérateurs

L’importance de la circulation de l’air devient encore plus évidente lorsque l’on considère la longue durée de fonctionnement d’un réfrigérateur.

Un réfrigérateur peut fonctionner pendant des milliers d’heures chaque année. Par conséquent, de petites améliorations qui semblent insignifiantes lors d’un seul cycle de fonctionnement peuvent devenir importantes sur plusieurs années.

Par exemple, si une meilleure circulation de l’air réduit le temps moyen de fonctionnement du compresseur, améliore la stabilité de la température et diminue les cycles de refroidissement inutiles, les économies d’énergie cumulées peuvent devenir importantes.

De même, un ventilateur ayant une consommation d’énergie légèrement inférieure peut réduire l’énergie électrique consommée par le ventilateur lui-même pendant sa durée de fonctionnement.

C’est pourquoi les fabricants de réfrigérateurs devraient évaluer l’efficacité du ventilateur sur la durée de vie prévue de l’appareil plutôt que de considérer uniquement le prix d’achat initial.

Le coût total de possession comprend la consommation d’énergie, la maintenance, la fiabilité, le bruit, les besoins de remplacement et les performances du produit.

Un système de circulation d’air bien conçu peut contribuer simultanément à plusieurs de ces facteurs.

La relation entre le débit d’air et la qualité de conservation des aliments

L’efficacité énergétique n’est pas la seule raison d’améliorer le débit d’air d’un réfrigérateur.

L’uniformité de la température affecte également la qualité de conservation des aliments.

Différentes zones à l’intérieur d’un réfrigérateur peuvent connaître des conditions thermiques différentes selon leur distance par rapport à l’évaporateur et l’emplacement des sorties d’air.

Si la circulation de l’air est mauvaise, certains aliments peuvent subir un refroidissement excessif tandis que d’autres restent dans des zones plus chaudes.

Pour les fabricants, cela signifie que la distribution du flux d’air doit être conçue en fonction des besoins réels de stockage.

La position des étagères, des tiroirs, des sorties d’air, des passages de retour d’air et des couvercles d’évaporateur peut toutes influencer la répartition de la température.

Un ventilateur correctement sélectionné doit donc être associé à un conduit d’air soigneusement conçu.

Dans certaines applications, le meilleur résultat ne vient pas d’une augmentation de la vitesse du ventilateur.

Au contraire, modifier la direction et la distribution du flux d’air peut offrir une meilleure uniformité de température avec une consommation d’énergie plus faible.

C’est une autre raison pour laquelle les tests thermiques au niveau du système sont importants.

Pourquoi la conception du conduit d’air et la sélection du ventilateur doivent fonctionner ensemble

Le ventilateur et le conduit d’air ne doivent jamais être considérés comme des composants totalement indépendants.

Le ventilateur génère le flux d’air, tandis que le conduit d’air détermine où ce flux d’air se dirige.

Un conduit mal conçu peut créer une résistance excessive, des turbulences, des zones mortes et une distribution irrégulière.

Si les ingénieurs tentent de résoudre ces problèmes simplement en augmentant la vitesse du ventilateur, la consommation d’énergie et le bruit peuvent augmenter sans atteindre la répartition de température souhaitée.

Une meilleure solution consiste à optimiser à la fois le ventilateur et le conduit d’air.

Cela peut impliquer l’ajustement des dimensions des sorties, la modification de la direction du flux d’air, l’amélioration des chemins de retour d’air, la réduction des courbures inutiles ou la sélection d’un ventilateur présentant une caractéristique pression-débit plus adaptée.

En d’autres termes, le ventilateur le plus économe en énergie n’est pas nécessairement celui qui possède la puissance nominale la plus faible.

C'est le ventilateur qui fournit les performances requises du système avec le coût énergétique total pratique le plus faible.

Le rôle d'une fabrication fiable de ventilateurs

Le fonctionnement à long terme d'un réfrigérateur impose des exigences élevées en matière de fiabilité du ventilateur.

Un ventilateur peut démarrer et s'arrêter de manière répétée selon la stratégie de commande, tandis que certains systèmes peuvent nécessiter un fonctionnement continu pendant des périodes prolongées.

Un déséquilibre mécanique, l'usure des roulements, l'instabilité du moteur ou une défaillance électronique peuvent éventuellement affecter les performances du flux d'air.

Pour cette raison, la qualité de fabrication est étroitement liée à la fiabilité du système de réfrigération.

L'équilibrage dynamique peut contribuer à réduire les vibrations causées par le déséquilibre de la roue.

Les tests à haute et basse température peuvent aider à évaluer le fonctionnement dans différentes conditions thermiques.

Les tests acoustiques peuvent identifier des comportements de fonctionnement anormaux.

Les tests de débit d'air et de pression statique peuvent vérifier si le produit atteint ses objectifs de conception.

Un système complet de contrôle qualité joue donc un rôle important dans le maintien de performances constantes du ventilateur d'un lot de production à l'autre.

Pourquoi les ventilateurs de réfrigérateur personnalisés peuvent être avantageux

Bien que les ventilateurs standard conviennent à de nombreuses applications, les solutions de ventilateurs personnalisées peuvent offrir des avantages lorsque le réfrigérateur présente des exigences particulières en matière d'espace, de flux d'air ou d'électricité.

Par exemple, un fabricant peut exiger un schéma spécifique de trous de fixation, une longueur de câble, un sens de rotation, une plage de débit d'air, une tension de fonctionnement ou une limite sonore spécifiques.

Un produit standard de catalogue peut ne pas satisfaire simultanément à toutes ces exigences.

Une solution personnalisée peut être développée autour de la structure réelle du réfrigérateur.

Cette approche peut aider à optimiser le ventilateur et le conduit d'air en tant que système complet plutôt que de contraindre la conception de l'appareil à s'adapter à un ventilateur existant.

Pour les fabricants de réfrigérateurs OEM et ODM, cette flexibilité peut être particulièrement précieuse lors du développement de produits.

Conclusion

Un ventilateur de circulation d'air peut être un composant relativement petit à l'intérieur d'un réfrigérateur, mais son influence sur l'ensemble du système de réfrigération peut être importante.

Un flux d'air approprié peut améliorer l'utilisation de la capacité de refroidissement, l'uniformité de la température, le transfert thermique de l'évaporateur, le fonctionnement du compresseur, les performances de dégivrage et le confort de l'utilisateur.

Un réfrigérateur économe en énergie n'est pas simplement un réfrigérateur équipé d'un compresseur très efficace.

C'est un système intégré dans lequel le compresseur, l'évaporateur, le condenseur, le ventilateur, les conduits d'air, les capteurs, l'isolation et le système de commande fonctionnent ensemble.

L'objectif de la circulation d'air n'est pas de produire le débit d'air le plus élevé possible.

L'objectif est d'obtenir le flux d'air le plus efficace à un niveau approprié de puissance électrique, de pression statique, de bruit et d'uniformité de température.

Pour les fabricants de réfrigérateurs, le choix du ventilateur doit donc être basé sur le point de fonctionnement réel du système plutôt que sur une seule spécification de catalogue.

Lorsque la faible consommation d'énergie, une technologie de moteur fiable, un flux d'air optimisé, une commande intelligente et un choix approprié du ventilateur sont combinés, un ventilateur de circulation compact peut contribuer à une meilleure efficacité globale de réfrigération.

À mesure que les appareils économes en énergie et les technologies de réfrigération intelligente continuent de se développer, la gestion optimisée du flux d'air deviendra de plus en plus importante.

Pour les fabricants de ventilateurs, cela signifie également que la concurrence future ne reposera pas uniquement sur le débit d'air et le prix. L'efficacité, la fiabilité, les performances acoustiques, le support technique et la gestion thermique au niveau du système deviendront des facteurs de plus en plus importants.

FAQ

Que fait un ventilateur de circulation d'air dans un réfrigérateur ?

Un ventilateur de circulation d'air déplace l'air à travers le réfrigérateur et aide à répartir l'air refroidi plus uniformément. Il réduit les différences de température entre les différentes zones et aide à transférer l'air plus chaud vers la zone de refroidissement.

Un ventilateur de circulation d'air peut-il réellement réduire la consommation d'énergie d'un réfrigérateur ?

Il peut contribuer aux économies d'énergie dans des conditions système appropriées. Le ventilateur lui-même consomme de l'électricité, mais une meilleure circulation de l'air peut réduire le temps de fonctionnement du compresseur, améliorer l'uniformité de la température et augmenter l'utilisation de la capacité de refroidissement. L'effet réel d'économie d'énergie dépend de la conception du réfrigérateur et doit être vérifié par des tests du système.

Un réfrigérateur doit-il utiliser un ventilateur axial ou une soufflante ?

Cela dépend du système de circulation d'air. Les ventilateurs axiaux conviennent souvent aux chemins de circulation d'air relativement ouverts avec une résistance modérée, tandis que les soufflantes peuvent être plus adaptées lorsque l'air doit être dirigé à travers des conduits étroits ou lorsqu'une pression statique plus élevée est nécessaire.

Un ventilateur de réfrigérateur plus grand est-il toujours meilleur ?

Non. La taille du ventilateur doit être adaptée aux exigences de débit d'air, à l'espace d'installation, à la pression statique, au bruit, à la vitesse et à la consommation d'énergie. Un ventilateur trop grand peut créer des problèmes d'installation, tandis qu'un ventilateur trop petit peut nécessiter une vitesse excessive.

Pourquoi un ventilateur de réfrigérateur doit-il être silencieux ?

Un réfrigérateur fonctionne normalement en continu, donc le bruit du ventilateur peut affecter directement l'expérience utilisateur. Un faible niveau sonore est particulièrement important pour les réfrigérateurs domestiques situés dans les cuisines, les appartements, les bureaux et autres espaces occupés.

La sélection du ventilateur de réfrigérateur nécessite-t-elle une analyse de la pression statique ?

Oui. Les conduits d'air des réfrigérateurs contiennent souvent des évaporateurs, des couvercles, des filtres, des sorties étroites et d'autres structures qui créent une résistance. Les performances du ventilateur sous la résistance réelle du système peuvent être plus pertinentes que son débit d'air maximal en air libre.

Un ventilateur compact peut-il être utilisé dans un réfrigérateur ?

Oui, à condition que le ventilateur réponde aux exigences de l'application en matière de débit d'air, de pression statique, de tension, d'environnement, de bruit et de fiabilité. Les ventilateurs compacts peuvent être particulièrement utiles dans les mini-réfrigérateurs et autres équipements de réfrigération soumis à des contraintes d'espace.

Un mini-ventilateur soufflant 5 V peut-il être utilisé pour des équipements de réfrigération ?

Un mini-ventilateur soufflant basse tension peut convenir à certaines applications de refroidissement compactes lorsque sa tension, son débit d'air, sa pression statique, sa température de fonctionnement et sa fiabilité correspondent aux exigences réelles du système. La sélection finale doit toujours être basée sur des tests réels de l'application.

Qu'est-ce qui est le plus important, le débit d'air ou la consommation d'énergie ?

Aucun de ces paramètres ne doit être évalué indépendamment. Le ventilateur idéal fournit un débit d'air et une pression statique suffisants avec un niveau de puissance raisonnable. Un ventilateur à très faible consommation qui ne peut pas fournir un débit d'air adéquat peut être moins efficace au niveau du système qu'un ventilateur légèrement plus puissant qui atteint les performances de refroidissement requises.

Guangdong Chungfo peut-il fournir des ventilateurs de réfrigérateur personnalisés ?

Oui. Guangdong Chungfo peut accompagner la sélection et le développement de produits selon des exigences telles que les dimensions du ventilateur, la tension, le courant, la vitesse, le débit d'air, la pression statique, le bruit, la structure de montage, la configuration des câbles et l'environnement de fonctionnement.

Quelles certifications possède Guangdong Chungfo ?

Guangdong Chungfo dispose d'une gamme de certifications et de capacités de conformité liées à la qualité, à la sécurité, à l'environnement et à l'industrie, notamment ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH et IATF16949.

Certains produits disposent également de certifications de produits et de qualifications d'inscription liées à UL. La certification applicable dépend du modèle de produit spécifique et de la documentation de certification.

Pour les fabricants de réfrigérateurs recherchant des ventilateurs CC compacts, des ventilateurs axiaux, des solutions de soufflerie ou des systèmes personnalisés de circulation d'air, Guangdong Chungfo peut fournir une sélection de produits, un support d'ingénierie, des capacités de fabrication et un support de test en fonction des exigences réelles de gestion thermique de l'application.
