1. Introduction : pourquoi les ventilateurs de refroidissement industriels comptent pour la gestion de la chaleur des équipements

Les équipements industriels deviennent de plus en plus compacts, puissants et intelligents. Des lignes de production automatisées et des armoires de commande électriques jusqu'aux systèmes de communication, les équipements médicaet, et les appareils commerciaux, les machines modernes intègrent souvent davantage de composants électroniques dans des espaces restreints. Bien que cette évolution améliore la fonctionnalité et l'efficacité de production, elle pose également un défi d'ingénierie important : une gestion efficace de la chaleur.

Pendant le fonctionnement normal, les moteurs, les blocs d'alimentation, les cartes de circuits imprimés, les dispositifs à semi-conducteurs et d'autres composants électriques génèrent de la chaleur. Lorsque cette chaleur ne peut pas être évacuée efficacement, les températures internes peuvent dépasser les limites d'utilisation recommandées. Une chaleur excessive peut accélérer le vieillissement des composants, affecter la précision des mesures, déclencher une protection thermique, réduire l'efficacité opérationnelle et contribuer à des temps d'arrêt imprévus des équipements.

Ventilateurs de refroidissement industrielsfournissent une solution pratique en établissant un flux d'air contrôlé autour des composants générant de la chaleur. Plutôt que de s'exclure sur la convection naturelle, un système de refroidissement à air forcé déplace l'air à travers une enceinte, à travers un dissipateur thermique, ou le long deun canal de ventilation dédié. Cela améliore le transfert de chaleur par convection et aide l'équipement à maintenir une température de fonctionnement plus stable.

Cependant, le choix d'un ventilateur de refroidissement industriel implique bien plus que la sélection d'un produit doté d'une vitesse de rotation élevée ou d'un débit d'air important. Les ingénieurs doivent tenir compte de la charge thermique, de la résistance du système, de l'espace d'installation, de la compatibilité électrique, des conditions ambiantes, des limites de bruit, des exigences de maintenance et de la durée de vie prévue.

Un ventilateur qui performe bien dans un environnement de test ouvert peut fournir un débit d'air sensiblement inférieur après son installation derrière une grille de protection ou un filtre à poussière. De même, un ventilateur compact doté d'une excellente efficacité électrique peut s'avérer inadapté si son débit d'air ne peut pas atteindre les composants les plus chauds.

C'est pourquoi les ventilateurs de refroidissement industriels doivent être sélectionnés dans le cadre d'une stratégie de gestion thermique intégrée plutôt que traités comme des accessoires isolés.

Pour les fabricants d'équipements, l'objectif est d'identifier une solution de refroidissement qui offre une élimination suffisante de la chaleur, un fonctionnement fiable, un bruit gérable et un coût total raisonnable tout au long du cycle de vie du produit.

Chungfo Fan propose des solutions de ventilateurs et de soufflantes pour les équipements industriels et les applications électroniques. En évaluant l'environnement d'exploitation, le débit d'air requis, les dimensions de montage et les spécifications électriques, les fabricants d'équipements peuvent identifier des produits de refroidissement adaptés à leurs conceptions.

2. Comment les ventilateurs de refroidissement industriels éliminent la chaleur des équipements

Comprendre le processus de transfert thermique est la première étape vers la conception d'un système de refroidissement efficace.

2.1 Convection forcée et dissipation thermique

Lorsqu'un composant électronique fonctionne, l'énergie électrique est partiellement convertie en chaleur. Cette chaleur doit voyager de la surface du composant vers l'air environnant ou un autre milieu de refroidissement avant d'être évacuée de l'équipement.

La convection naturelle dépend des différences de température et du mouvement de l'air environnant. Bien que cette méthode nécessite peu d'équipements supplémentaires, elle peut s'avérer insuffisante lorsque la densité thermique est élevée, que les ouvertures de ventilation sont limitées ou que les composants internes sont disposés de manière rapprochée.

La convection forcée utilise un ventilateur ou une soufflante pour augmenter le mouvement de l'air. L'air en mouvement absorbe la chaleur des surfaces des composants et la transporte vers une ouverture d'évacuation ou une autre zone de rejet de chaleur.

L'efficacité de ce processus dépend de plusieurs variables, notamment la vitesse de l'air, la différence de température, la surface, la distribution du débit d'air et la résistance thermique entre la source de chaleur et l'air de refroidissement.

Un débit d'air plus élevé peut améliorer le refroidissement dans des conditions appropriées, mais la relation n'est pas illimitée. Si l'air contourne les composants générant de la chaleur ou circule de manière répétée dans une petite enceinte, une capacité de ventilation supplémentaire peut produire moins d'amélioration que prévu.

Par conséquent, une conception efficace doit coordonner la performance du ventilateur avec la disposition physique de l'équipement.

2.2 Création d'un chemin de flux d'air continu

Un ventilateur de refroidissement a besoin d'un chemin de flux d'air dégagé et orienté pour fonctionner efficacement.

Dans une enceinte électronique typique, l'air plus frais entre par une ouverture d'admission, traverse les composants générateurs de chaleur et sort par une ouverture d'évacuation. La disposition doit minimiser les restrictions inutiles et réduire la possibilité que de l'air chaud retourne directement vers l'admission.

L'emplacement du ventilateur est donc important. Un ventilateur d'évacuation placé près d'une source de chaleur majeure peut éliminer l'air chaud efficacement, tandis qu'un ventilateur mal positionné peut laisser d'autres zones insuffisamment ventilées.

Les concepteurs doivent également prendre en compte les faisceaux de câbles, les cloisons internes, les supports de montage, les grilles de protection et les filtres. Ces éléments peuvent rediriger le flux d'air, créer des zones mortes ou augmenter la résistance du système.

Pour les équipements dotés de plusieurs sources de chaleur indépendantes, plusieurs ventilateurs ou des canaux d'air dédiés peuvent être nécessaires. La dynamique des fluides computationnelle peut aider à évaluer les agencements complexes, tandis que les tests de température physiques restent essentiels pour confirmer la performance réelle.

2.3 Comprendre les points chauds localisés

La température moyenne à l'intérieur d'une enceinte ne révèle pas toujours ses problèmes thermiques les plus graves.

Une carte de circuit imprimé peut avoir une température globale modérée tandis qu'un semi-conducteur de puissance ou un pilote de moteur fonctionne près de sa température maximale autorisée. Ce point chaud localisé peut devenir le facteur limitant pour la fiabilité de l'équipement.

Un flux d'air ciblé peut aider à diriger l'air plus frais vers les composants critiques. Dans certaines applications, un petit ventilateur centrifuge est plus efficace qu'un grand ventilateur axial car il peut acheminer l'air à travers un passage étroit ou vers une surface spécifique.

L'objectif n'est pas simplement de faire circuler plus d'air. Il s'agit d'évacuer la chaleur des composants qui ont le plus besoin d'être refroidis.

3. Types courants de ventilateurs de refroidissement industriels

Différentes structures de ventilateurs produisent différents schémas de flux d'air et caractéristiques de pression. Choisir le type correct aide à équilibrer la performance de refroidissement, l'espace disponible, le bruit et la consommation d'énergie.

3.1 Ventilateurs de refroidissement axiaux

Les ventilateurs axiaux déplacent l'air approximativement parallèlement à l'arbre rotatif. Ils sont largement utilisés dans les enceintes électroniques, les panneaux de commande, les blocs d'alimentation, les équipements de communication et les machines industrielles.

Leurs principaux avantages incluent une structure relativement simple, une installation pratique et la capacité de déplacer des volumes d'air substantiels dans un encombrement compact.

Les ventilateurs axiaux conviennent particulièrement lorsque l'équipement nécessite une ventilation générale ou un flux d'air direct à travers des dissipateurs thermiques et des cartes de circuits imprimés. Ils peuvent également être disposés en tant qu'unités d'admission ou d'évacuation pour établir un système de ventilation d'enceinte.

Néanmoins, un ventilateur axial peut perdre une quantité importante de flux d'air lorsqu'il est installé dans un système à haute résistance. Des filtres denses, des conduits étroits, des composants serrés et des grilles restrictives peuvent réduire sa performance délivrée.

Les ingénieurs doivent donc examiner la courbe pression-débit du ventilateur et déterminer si sa performance correspond au chemin de ventilation réel.

3.2 Ventilateurs et soufflantes centrifuges

Les soufflantes centrifuges aspirent l'air dans une turbine et le refoulent dans une direction généralement perpendiculaire à l'axe d'admission.

Cette disposition est utile lorsque l'air de refroidissement doit circuler dans un conduit étroits, traverser un canal restrictif ou atteindre un composant spécifique à l'intérieur d'une machine compacte.

Les applications courantes comprennent les équipements médicaux, l'instrumentation, l'automatisation industrielle, les machines d'emballage et les assemblages électroniques spécialisés.

Par rapport à un ventilateur axial conventionnel de taille similaire, une soufflante centrifuge peut offrir des caractéristiques de pression plus adaptées à un chemin de circulation d'air restrictif. Cependant, la comparaison réelle dépend de la conception spécifique du produit et du point de fonctionnement.

La sélection de la soufflante doit tenir compte de la géométrie de la sortie, des exigences de pression, de l'espace de montage, de la consommation électrique et des performances acoustiques.

3.3 Ventilateurs tangents

Les ventilateurs tangents génèrent un flux d'air relativement large sur une sortie allongée. Leur structure peut s'avérer avantageuse lorsque l'équipement nécessite un flux d'air réparti le long d'une zone longue ou étroite.

Les applications potentielles comprennent certains assemblages de climatisation, des équipements de chauffage, des appareils commerciaux et des systèmes de ventilation spécialisés.

La principale considération de conception est le profil de flux d'air requis. Un ventilateur tangent peut fournir une distribution utile d'air sur une large section, mais il peut ne pas constituer la meilleure solution pour toutes les applications à haute pression.

Les ingénieurs doivent évaluer les dimensions de l'espace d'installation, la longueur de la zone de flux d'air requise et les pertes de charge associées aux composants environnants.

3.4 Ventilateurs de refroidissement compacts et sans cadre

Les ventilateurs compacts sont particulièrement importants dans les équipements disposant d'un espace d'installation limité. Ils peuvent être intégrés dans de petits produits électroniques, des instruments miniatures, des modules de commande compacts et des systèmes embarqués.

Les conceptions de ventilateurs sans cadre peuvent offrir une plus grande flexibilité lorsque le fabricant d'équipement souhaite intégrer l'ensemble rotor et moteur dans un boîtier ou une structure mécanique personnalisée.

Ces solutions nécessitent un examen attentif de la protection du rotor, des tolérances de montage, des vibrations, des raccordements électriques et de la sécurité mécanique. L'absence de cadre conventionnel n'élimine pas le besoin d'une protection ou d'un support structurel approprié.

Pour les fabricants OEM, les conceptions compactes et sans cadre peuvent créer des opportunités d'optimiser les agencements internes et de développer des structures de refroidissement spécifiques à l'application.

4. Comment choisir le bon ventilateur de refroidissement industriel

Un processus de sélection fiable commence par les exigences thermiques de l'équipement plutôt que par les spécifications d'un produit particulier.

4.1 Calculer la charge thermique

Tout d'abord, déterminez la quantité de chaleur qui doit être évacuée de l'enceinte ou du composant.

La charge thermique peut être estimée à partir des pertes électriques, des données de fonctionnement des équipements, des fiches techniques des composants et des mesures prises lors des tests. Toute l'entrée électrique ne se transforme pas en chaleur à l'intérieur de la même enceinte, le calcul doit donc refléter la limite réelle du système.

Pour les estimations préliminaires, le débit d'air requis peut être approché en utilisant la relation entre le transfert thermique, le débit massique d'air, la capacité thermique massique et l'élévation de température admissible.

Ce calcul fournit un point de départ, et non une spécification de produit finale. Le matériel réel introduit des fuites de débit d'air, une distribution de température non uniforme, la résistance des filtres, la recirculation et d'autres facteurs qui nécessitent une évaluation technique supplémentaire.

Une marge de conception raisonnable peut être nécessaire, mais un surdimensionnement excessif peut augmenter le bruit, la consommation électrique et le coût du système.

4.2 Évaluer conjointement le débit d'air et la pression statique

Le débit d'air est généralement exprimé en pieds cubes par minute (CFM) et parfois en mètres cubes par heure.

La pression statique décrit la capacité d'un ventilateur à surmonter la résistance dans le système de refroidissement. Elle devient particulièrement importante lorsque l'air traverse des filtres, des dissipateurs thermiques, des conduits, des évents étroits ou des composants disposés de manière dense.

Le débit d'air maximal en air libre d'un ventilateur est normalement mesuré dans des conditions présentant très peu de résistance. Il ne faut pas supposer qu'il représente le débit d'air fourni après l'installation.

La courbe pression-débit, souvent appelée courbe P-Q, montre comment le débit d'air varie à mesure que la pression statique augmente. Le point de fonctionnement réel dépend de l'interaction entre la courbe du ventilateur et la résistance de l'équipement.

Lors de la comparaison de produits, les ingénieurs doivent identifier le débit d'air requis à la pression système attendue au lieu de comparer uniquement les valeurs de CFM maximales.

4.3 Adapter les dimensions du ventilateur à l'espace d'installation

La taille du cadre et l'épaisseur du ventilateur déterminent si un produit peut tenir dans l'espace d'installation disponible.

Les formats compacts courants comprennent les modèles de 25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm, 92 mm et 120 mm, bien que la disponibilité et les performances varient selon la série de produits.

Un ventilateur plus grand peut fournir le débit d'air requis à une vitesse de rotation inférieure, mais il peut ne pas loger dans l'enceinte. Un ventilateur plus petit peut s'intégrer plus facilement mais nécessiter une vitesse plus élevée ou de meilleures performances de pression.

Avant de finaliser une sélection, vérifiez les positions des trous de fixation, les dimensions hors tout, le dégagement des connecteurs, le cheminement des câbles, la direction du flux d'air et l'accès pour le remplacement.

4.4 Choisir les valeurs nominales correctes de tension et de courant

La tension nominale du ventilateur doit correspondre à l'architecture d'alimentation de l'équipement.

Les ventilateurs CC à basse tension sont courants dans les appareils électroniques et les équipements intégrés. Les modèles de douze volts peuvent convenir aux systèmes dotés d'une alimentation établie de 12 V, tandis que les modèles de 24 V sont fréquemment envisagés pour les équipements de commande industrielle. Les modèles de cinq volts peuvent être utiles dans l'électronique compacte qui fournit déjà une alimentation compatible.

Un ventilateur de refroidissement CC 12 volts peut convenir à un contrôleur, une machine compacte ou une enceinte électronique dotée d'un rail d'alimentation 12 V compatible. L'équipe d'ingénierie doit toujours vérifier sa consommation de courant, son comportement au démarrage, son débit d'air, ses performances en pression et sa plage de températures de fonctionnement.

Un ventilateur de refroidissement CC 5v peut simplifier l'intégration dans des équipements électroniques basse tension, mais son budget énergétique mérite une attention particulière. L'alimentation disponible doit prendre en charge à la fois le ventilateur et les autres composants connectés lors du démarrage et du fonctionnement normal.

La seule compatibilité de tension n'établit pas l'adéquation. Les ingénieurs doivent également confirmer la polarité, le type de connecteur, la longueur des fils, le circuit de protection et la variation de tension admissible.

4.5 Prendre en compte la température de fonctionnement et les conditions environnementales

Les équipements industriels peuvent fonctionner dans des usines chaudes, des armoires électriques fermées, des ateliers poussiéreux, des installations extérieures ou des zones exposées aux vibrations et à l'humidité.

Ces conditions influencent le choix du ventilateur. Une température ambiante élevée peut réduire la marge de refroidissement disponible et affecter la durée de vie du moteur ou des roulements. L'accumulation de poussière peut restreindre le flux d'air, tandis que l'humidité et les contaminants corrosifs peuvent endommager les composants qui manquent d'une protection adaptée.

Les concepteurs doivent examiner la plage de températures de fonctionnement spécifiée du ventilateur, la protection environnementale, les exigences d'isolation et toutes les exigences de conformité spécifiques à l'application.

Si l'équipement fonctionne en continu, l'endurance thermique et la fiabilité à long terme deviennent particulièrement importantes.

4.6 Définir le bruit et la consommation d'énergie acceptables

Un ventilateur de refroidissement doit répondre aux exigences thermiques sans créer de charges acoustiques ou électriques inacceptables.

Le bruit peut devenir un problème dans les laboratoires, les environnements médicaux, les équipements de bureau et les appareils utilisés à proximité des personnes. La conception des pales du ventilateur, la vitesse de rotation, la commande du moteur, la rigidité du montage et la turbulence du flux d'air influencent toutes les performances acoustiques.

La consommation d'énergie est un autre facteur important, en particulier lorsque l'équipement contient plusieurs ventilateurs ou fonctionne en continu.

Un ventilateur plus grand fonctionnant à une vitesse inférieure peut parfois offrir un équilibre utile entre le flux d'air et le bruit, mais cela dépend de la géométrie de l'installation et des exigences de pression.

La meilleure solution est celle qui atteint les objectifs thermiques tout en respectant les limites acoustiques, énergétiques et de fiabilité de l'équipement.

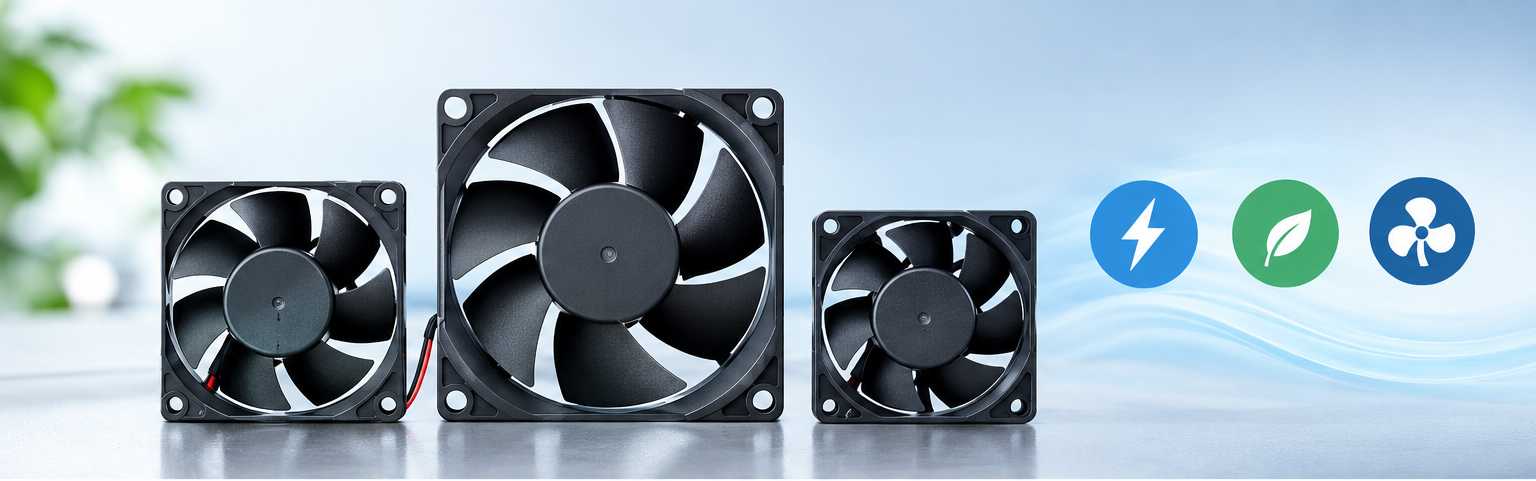

5. Pourquoi les ventilateurs de refroidissement CC sans balais sont importants dans les équipements industriels

Les moteurs à courant continu sans balais sont largement utilisés dans les ventilateurs de refroidissement compacts car ils évitent les balais de commutation mécaniques présents dans les moteurs à balais conventionnels.

Un ventilateur de refroidissement CC sans balais utilise une commutation électronique pour contrôler le fonctionnement du moteur. Selon sa conception, il peut offrir un fonctionnement efficace, un contrôle pratique de la vitesse et des caractéristiques d'intégration utiles pour les fabricants d'équipements.

5.1 Usure réduite des balais

Étant donné que les moteurs sans balais ne reposent pas sur des balais physiques pour effectuer la commutation électrique, ils éliminent l'usure des balais en tant que mécanisme de défaillance.

Cependant, cela ne signifie pas que chaque ventilateur sans balais a une durée de vie illimitée. Les roulements, les composants électroniques, l'isolation, la lubrification, la contamination et la température de fonctionnement peuvent tous affecter la fiabilité.

Pour cette raison, les acheteurs doivent évaluer l'ensemble du ventilateur plutôt que de traiter le type de moteur comme le seul indicateur de qualité.

5.2 Contrôle de vitesse flexible

Certains ventilateurs CC sans balais prennent en charge la modulation de largeur d'impulsion, communément appelée PWM, ce qui permet à un contrôleur d'ajuster la vitesse du ventilateur.

Le contrôle de la vitesse basé sur la température peut réduire le débit d'air inutile lorsque l'équipement fonctionne sous de faibles charges et augmenter la capacité de refroidissement lorsque les températures augmentent.

Cette approche peut aider à équilibrer le bruit et la consommation d'énergie. Cependant, la méthode de contrôle doit être compatible avec l'interface électrique et les spécifications de fonctionnement du ventilateur.

Les ingénieurs doivent vérifier la vitesse de fonctionnement minimale, les exigences de démarrage, les caractéristiques du signal de commande et le comportement dans des conditions anormales.

5.3 Fonctions de surveillance et de protection

Selon le modèle, les ventilateurs CC sans balais peuvent prendre en charge le retour tachymétrique, la détection de rotation ou les sorties d'alarme.

Ces fonctionnalités peuvent aider les contrôleurs d'équipements à identifier un ventilateur arrêté, à détecter un fonctionnement anormal et à initier une réponse de protection avant que les températures des composants ne devienne critiques.

Tous les modèles n'incluent pas toutes les fonctionnalités. Les acheteurs OEM doivent spécifier les fonctions de surveillance requises pendant la phase de conception plutôt que de supposer qu'elles sont standard.

5.4 Fiabilité grâce à la conception au niveau du système

La durée de vie d'un ventilateur de refroidissement dépend de plus que de son architecture de moteur.

Le choix des roulements, la lubrification, l'exposition à la température, les vibrations, la contrainte de montage, l'accumulation de poussière, la qualité électrique et la vitesse de fonctionnement influencent tous le résultat.

Pour les applications à service continu, les ingénieurs doivent demander des conditions de test de durée de vie clairement définies et confirmer si la durée de vie indiquée représente une estimation statistique dans des conditions spécifiées.

Un ventilateur sans balais bien choisi, correctement installé et utilisé dans ses limites nominales, peut contribuer à des performances d'équipement industriel fiables.

6. Applications des ventilateurs de refroidissement industriels dans différentes industries

Les ventilateurs de refroidissement industriels prennent en charge un large éventail de catégories d'équipements. Bien que leur fonction de base soit similaire, le schéma de circulation d'air requis, la pression, la configuration électrique et la résistance environnementale peuvent différer considérablement d'une application à l'autre.

6.1 Armoires de commande électrique et équipements d'automatisation

Les armoires de commande électrique peuvent contenir des automates programmables, des variateurs de fréquence, des contacteurs, des blocs d'alimentation, des relais et des modules de communication. Ces composants génèrent de la chaleur pendant leur fonctionnement, en particulier lorsque l'équipement tourne en continu ou traite des charges électriques élevées.

Un ventilateur axial industriel peut établir une circulation à travers l'armoire, tandis qu'une soufflante peut s'avérer utile lorsque l'air doit passer par un canal étroit ou atteindre une source de chaleur concentrée.

Les ingénieurs doivent prendre en compte la charge thermique totale de l'armoire, la disposition des composants internes, la température ambiante, la résistance des filtres et la protection requise contre les contaminants.

Pour les armoires exposées à la poussière, une prise d'air filtrée peut s'avérer nécessaire. Cependant, les filtres accumulent progressivement des contaminants et peuvent restreindre le flux d'air. Les programmes de maintenance doivent par conséquent tenir compte de l'inspection et du remplacement des filtres.

Lorsque l'air extérieur ne convient pas, une solution de gestion thermique en circuit fermé peut s'avérer plus appropriée que le simple fait d'aspirer l'air ambiant dans l'armoire.

6.2 Équipements de télécommunication et de communication de données

Les dispositifs de communication contiennent souvent des processeurs, des composants de conversion d'énergie, des interfaces réseau et d'autres composants électroniques générant de la chaleur dans des boîtiers compacts.

Dans ces applications, les performances de refroidissement doivent être mises en balance avec le bruit, la consommation d'énergie, la densité des équipements et la continuité du service.

Des ventilateurs axiaux compacts sont souvent envisagés pour la ventilation générale, tandis que des ventilateurs à plus haute pression ou des soufflantes peuvent être nécessaires lorsque l'air doit traverser des composants densément tassés.

Les concepteurs d'équipements doivent également évaluer la redondance des ventilateurs lorsqu'un fonctionnement sans interruption est important. Un système doté de plusieurs ventilateurs peut être conçu pour maintenir une capacité de refroidissement partielle en cas de panne d'un ventilateur, à condition que les unités restantes puissent supporter la charge thermique résultante.

Les fonctions de surveillance peuvent améliorer la détection des pannes et la planification de la maintenance.

6.3 Équipements médicaux et de laboratoire

Les dispositifs médicaux et les instruments de laboratoire peuvent nécessiter des températures internes stables, un débit d'air prévisible et des performances acoustiques soigneusement contrôlées.

Citons par exemple les instruments de diagnostic, les équipements analytiques, les systèmes de réfrigération et autres appareils alimentés à l'électricité qui génèrent de la chaleur lors de leur utilisation.

Le choix du ventilateur dépend de l'architecture thermique du dispositif. Un ventilateur axial compact peut convenir à un chemin de refroidissement interne ouvert, tandis qu'une soufflante peut s'avérer plus efficace pour un canal confiné.

Les fabricants d'équipements doivent évaluer les normes de sécurité applicables, les exigences de contrôle de la contamination, la séparation des flux d'air et toute restriction liée à l'application médicale visée.

L'utilisation d'un ventilateur dans un équipement médical n'établit pas, à elle seule, que le dispositif complet satisfait aux exigences réglementaires médicales. La conformité doit être évaluée au niveau approprié du produit et du système.

6.4 Machines d'emballage et de scellage industrielles

Les machines d'emballage et de scellage peuvent contenir des moteurs, de l'électronique de commande, des éléments chauffants et des systèmes de conversion d'énergie. La chaleur générée par ces composants peut influencer la stabilité des commandes et la fiabilité des assemblages électroniques voisins.

Les ventilateurs de refroidissement peuvent assurer la ventilation de l'armoire, évacuer la chaleur des modules de puissance et fournir un débit d'air vers certains composants de la machine.

Dans les équipements d'emballage compacts, une soufflante centrifuge peut être utile lorsque l'air de refroidissement doit être dirigé à travers un passage étroit. Les ventilateurs axiaux peuvent convenir lorsque l'objectif principal est de ventiler une grande enceinte.

L'installation doit également tenir compte des vibrations, des particules en suspension dans l'air, des cycles de fonctionnement et de l'alimentation électrique disponible de la machine.

6.5 Réfrigération commerciale et équipements à température contrôlée

Les systèmes de réfrigération commerciale reposent sur un transfert thermique contrôlé pour maintenir la température souhaitée à l'intérieur d'une enceinte ou d'un compartiment.

Des ventilateurs peuvent être utilisés pour faire circuler l'air, favoriser l'échange thermique ou ventiler les sections de commande électronique. Leur rôle dépend de la conception du système de réfrigération et de l'architecture du flux d'air.

Pour les applications de réfrigération, les ingénieurs doivent évaluer les performances à basse température le cas échéant, l'exposition à la condensation, la résistance à l'humidité, l'adéquation des roulements et le cycle de fonctionnement prévu.

Un ventilateur choisi pour une armoire chaude et sèche ne doit pas être considéré automatiquement comme adapté à un environnement impliquant de la condensation ou une variation substantielle de température.

6.6 Blocs d'alimentation, chargeurs et équipements énergétiques

Les blocs d'alimentation, les systèmes de charge, les onduleurs et les équipements électriques associés peuvent générer une chaleur considérable lors de la conversion d'énergie.

Un ventilateur de refroidissement aide à évacuer la chaleur des semi-conducteurs de puissance, des composants magnétiques, des dissipateurs thermiques et d'autres assemblages internes.

La conception doit tenir compte de la distribution réelle des pertes plutôt que de s'appuyer uniquement sur la puissance nominale totale de l'équipement. Un dispositif doté d'une puissance nominale élevée peut présenter une charge thermique relativement gérable si son efficacité de conversion est élevée, tandis qu'un dispositif plus petit doté de sources de chaleur concentrées peut toujours nécessiter un flux d'air soigneusement dirigé.

La commande du ventilateur peut également être intégrée à des capteurs de température pour adapter les performances de refroidissement à la demande opérationnelle.

6.7 Robots industriels et machines compactes

Les contrôleurs robotiques, les variateurs de moteur, les ordinateurs embarqués et les machines automatisées compactes disposent souvent d'un espace limité pour la ventilation.

Les ventilateurs compacts peuvent assurer un refroidissement localisé sans augmenter de manière significative les dimensions globales de l'équipement. Lorsque le chemin de l'air est restrictif, une petite soufflante peut offrir un meilleur ajustement qu'un ventilateur axial conventionnel.

Les vibrations mécaniques, les mouvements répétés, le routage des câbles et l'accès pour la maintenance doivent être pris en compte lors de l'intégration.

Pour les machines censées fonctionner sur des équipes prolongées, la fiabilité du ventilateur et la simplicité du remplacement peuvent contribuer à réduire les coûts de maintenance.

7. Ventilateurs CA contre ventilateurs CC pour le refroidissement industriel

Le choix entre les ventilateurs de refroidissement CA et CC dépend de l'alimentation électrique disponible, des fonctions de commande requises, de l'environnement de fonctionnement et de la conception du système.

Les ventilateurs AC peuvent être pratiques dans les équipements alimentés directement par un système électrique AC. Les ventilateurs DC sont souvent intéressants dans les appareils électroniques et les machines qui contiennent déjà une alimentation DC basse tension régulée.

Les ventilateurs DC peuvent également offrir des options pratiques de contrôle de la vitesse, selon la conception. Néanmoins, aucune des deux catégories n'est universellement supérieure. Les performances et la consommation d'énergie doivent être comparées à l'aide de données de produits pertinentes et de conditions de fonctionnement réalistes.

Le tableau suivant résume les critères de sélection typiques.

La décision finale doit refléter la conception complète de l'équipement. Si la machine fournit déjà une alimentation DC stable, un ventilateur DC compatible peut simplifier l'intégration. Si le système de refroidissement est conçu autour d'une alimentation AC, un ventilateur AC peut être une alternative pratique.

8. Erreurs courantes lors de la sélection des ventilateurs de refroidissement

Même un ventilateur techniquement capable peut offrir de piètres performances lorsque le système environnant n'a pas été conçu correctement.

8.1 Choisir un ventilateur uniquement sur la base du débit d'air maximal

Une valeur de débit d'air maximal élevée ne garantit pas un refroidissement adéquat après l'installation.

Les filtres, grilles, conduits et composants étroitement serrés peuvent augmenter les pertes de charge. Si le ventilateur sélectionné ne peut pas surmonter ces restrictions, le débit d'air fourni peut s'avérer insuffisant.

La solution consiste à comparer les courbes pression-débit et à évaluer le point de fonctionnement prévu.

8.2 Ignorer la distribution de la chaleur à l'intérieur du boîtier

Un ventilateur placé loin de la source de chaleur la plus critique peut ventiler le boîtier sans refroidir adéquatement le composant qui en a le plus besoin.

Les ingénieurs doivent identifier les principaux composants générateurs de chaleur et déterminer si l'air atteint efficacement leurs surfaces.

L'imagerie thermique et les capteurs de température peuvent aider à identifier les zones qui nécessitent un flux d'air amélioré.

8.3 Sélectionner la mauvaise tension

Connecter un ventilateur à une tension incompatible peut entraîner des problèmes de démarrage, un fonctionnement instable, des performances réduites ou des dommages.

La tension nominale, la plage de fonctionnement autorisée, la demande de courant, la polarité et la disposition des connecteurs doivent être vérifiées avant l'installation.

8.4 Négliger le bruit et les vibrations

Un ventilateur qui répond aux exigences de débit d'air peut toujours s'avérer inadapté si son niveau acoustique dépasse les limites de l'application.

Un montage incorrect peut transmettre des vibrations dans le boîtier et produire du bruit supplémentaire. L'interaction des pales avec les grilles proches ou les passages étroits peut également créer des effets acoustiques indésirables.

Une évaluation complète doit inclure à la fois le ventilateur lui-même et le système installé.

8.5 Négliger l'entretien et la contamination

L'accumulation de poussière, les évents obstrués et les filtres sales peuvent réduire progressivement l'efficacité du refroidissement.

Un ventilateur doit être choisi en tenant compte de l'environnement de fonctionnement et du calendrier de maintenance planifié. Lorsque l'accès est difficile, la fiabilité et la facilité de maintenance deviennent particulièrement importantes.

8.6 Supposer que tous les ventilateurs sans balais ont la même fiabilité

La technologie des moteurs sans balais élimine l'usure des balais, mais elle n'élimine pas tous les mécanismes de défaillance possibles.

L'usure des roulements, les pannes électroniques, les contraintes thermiques, l'humidité et la contamination peuvent toujours affecter les performances. Les acheteurs doivent comparer les conditions de test du fabricant, les limites de fonctionnement et la documentation du produit plutôt que de s'en remettre à une seule allégation marketing.

9. Comment la personnalisation OEM améliore les solutions de refroidissement industrielles

Les modèles de ventilateurs standard peuvent répondre à de nombreuses exigences de refroidissement, mais certaines conceptions d'équipements nécessitent des ajustements spécifiques à l'application.

La personnalisation OEM permet aux fabricants d'équipements de coordonner les caractéristiques des ventilateurs avec l'architecture de leur produit au lieu de redessiner l'équipement autour d'un composant standard inadapté.

9.1 Spécifications électriques personnalisées

En fonction des capacités de fabrication et de la conception du modèle, la personnalisation peut inclure des options de tension, la longueur des câbles, le type de connecteur, la disposition des bornes et des fonctions compatibles de contrôle de la vitesse.

Ces détails peuvent simplifier l'assemblage et réduire le besoin d'adaptateurs supplémentaires ou de modifications de câblage.

La personnalisation électrique doit être confirmée par rapport à la plateforme de produits disponible et aux exigences techniques du projet.

9.2 Dimensions mécaniques personnalisées

Un cadre personnalisé, une structure de montage, une disposition des sorties ou un carter de ventilateur peuvent aider à résoudre les problèmes d'espace.

Cependant, la modification du boîtier ou de la structure de montage peut affecter le débit d'air, les vibrations, la résistance mécanique et les performances acoustiques. Des tests sur prototype doivent confirmer que l'assemblage personnalisé répond à ses exigences.

9.3 Réglage des performances spécifique à l'application

Certains projets privilégient un débit d'air maximal, tandis que d'autres nécessitent une pression statique plus élevée, un bruit faible ou une consommation d'énergie réduite.

Le fournisseur et le fabricant de l'équipement doivent établir le point de fonctionnement requis et identifier les modèles adaptés ou les ajustements de conception.

L'évaluation peut inclure des tests de débit d'air, des mesures de pression, des tests électriques, des tests de température, des contrôles de vibration et des mesures acoustiques, selon l'application.

9.4 Contrôle de qualité et constance des produits

Des performances constantes sont essentielles lorsque des ventilateurs de refroidissement sont installés dans des produits fabriqués à grande échelle.

Un processus de qualité structuré peut inclure l'inspection des matériaux entrants, les contrôles du moteur et de l'assemblage, les tests de rotation, l'équilibrage dynamique le cas échéant, la vérification électrique et l'inspection finale.

Les tests pertinents doivent refléter la conception réelle du produit et les exigences des clients. Tous les tests ne s'appliquent pas à tous les modèles de ventilateurs, les fournisseurs doivent donc identifier clairement les inspections et les procédures de validation utilisées.

Pour les projets OEM, la documentation, l'approbation des échantillons, la traçabilité de la production et la gestion des changements peuvent aider à maintenir la cohérence entre les lots de fabrication.

10. Normes de qualité, certifications et évaluation des fournisseurs

Les ventilateurs de refroidissement industriels peuvent être intégrés dans des produits vendus sur différents marchés et dans des industries réglementées. Par conséquent, la documentation relative aux certifications et à la conformité peut constituer une partie importante de l'évaluation des fournisseurs.

Cependant, les déclarations de certification doivent être vérifiées avec soin. La déclaration générale d'un fournisseur selon laquelle ses produits sont certifiés ne signifie pas automatiquement que chaque modèle, configuration ou produit final complet est couvert par la même homologation.

Les acheteurs doivent vérifier le certificat applicable, la portée du produit, l'identification du modèle, l'organisme émetteur et toutes les conditions liées à l'homologation.

Par exemple, la reconnaissance ou l'homologation UL doit être vérifiée par rapport à la catégorie exacte du produit et aux informations pertinentes sur le modèle. La documentation relative à CE doit être évaluée par rapport à la législation applicable de l'Union européenne et au marché visé par le produit. Les documents de conformité environnementale doivent également correspondre au produit réel et aux exigences matérielles.

Une évaluation des fournisseurs doit prendre en compte plusieurs domaines :

1. La documentation technique, comprenant les dimensions, les caractéristiques électriques, les données de débit d'air et les courbes de pression-débit.

2. Les procédures de gestion de la qualité et la constance de la fabrication.

3. La documentation applicable en matière de sécurité et de conformité environnementale.

4. Les tests de fiabilité et les limites des conditions de fonctionnement.

5. Le support technique et les capacités de personnalisation OEM.

6. Les délais de livraison, la continuité de l'approvisionnement, l'emballage et le service après-vente.

China Chungfo Fan travaille dans le secteur de la fabrication de ventilateurs et de soufflantes, desservant les fabricants d'équipements ayant différentes exigences de refroidissement. Pour un nouveau projet, les acheteurs doivent fournir l'application prévue, la tension de fonctionnement, l'espace d'installation disponible, la charge thermique et les conditions environnementales afin que les produits candidats puissent être évalués par rapport aux exigences réelles.

11. Tendances futures de la technologie des ventilateurs de refroidissement industriels

La technologie de refroidissement industriel continue d'évoluer à mesure que les équipements deviennent plus compacts et que la gestion de l'énergie devient de plus en plus importante.

11.1 Contrôle intelligent basé sur la température

Un refroidissement à vitesse fixe peut fournir plus de débit d'air que nécessaire lorsqu'une machine fonctionne à faible charge.

Le contrôle du ventilateur basé sur la température permet à la capacité de refroidissement de répondre à la demande de l'équipement. Cela peut réduire le bruit et la consommation d'énergie inutiles tout en préservant des performances thermiques adéquates.

Une mise en œuvre réussie nécessite des capteurs adaptés, une logique de commande et un ventilateur qui prend en charge la plage de fonctionnement requise.

11.2 Densité d'intégration plus élevée

À mesure que les assemblages électroniques deviennent plus petits, l'énergie thermique peut se concentrer dans des espaces de plus en plus limités.

Cette tendance accroît l'importance des ventilateurs compacts, des mini-soufflantes, des canaux d'air soigneusement conçus et du refroidissement localisé.

L'intégration mécanique et thermique doit être envisagée conjointement, car un espace d'installation plus petit peut augmenter la résistance au flux d'air.

11.3 Surveillance améliorée et maintenance prédictive

Les ventilateurs équipés de sorties de surveillance compatibles peuvent fournir des informations sur la vitesse de rotation ou un fonctionnement anormal.

Lorsque ces informations sont intégrées dans les systèmes de surveillance des équipements, les opérateurs peuvent être en mesure d'identifier plus tôt les problèmes de refroidissement potentiels et de planifier la maintenance avant qu'une surchauffe ne provoque une interruption.

La valeur de ces fonctionnalités dépend de la criticité de l'équipement, de l'architecture de surveillance et de la stratégie de maintenance.

11.4 Conception spécifique à l'application et écoénergétique

Les futurs systèmes de refroidissement équilibreront de plus en plus les performances thermiques, la consommation d'énergie, le bruit et la durée de vie.

Au lieu de sélectionner le plus grand ventilateur disponible, les concepteurs peuvent optimiser le chemin du flux d'air, réduire les restrictions inutiles, choisir un point de fonctionnement approprié et mettre en œuvre un contrôle à vitesse variable lorsque cela est pratique.

Cette approche au niveau du système peut améliorer l'efficacité de l'ensemble de la solution de refroidissement.

12. Conclusion : Élaboration d'une stratégie fiable de gestion de la chaleur industrielle

Les ventilateurs de refroidissement industriels sont des composants importants de la gestion thermique des équipements. Leur efficacité dépend de la relation entre la charge thermique, le chemin du flux d'air, la pression statique, l'alimentation électrique, les conditions environnementales et la durée de vie requise.

Les ventilateurs axiaux sont utiles pour de nombreuses applications de ventilation générale, tandis que les soufflantes centrifuges peuvent convenir à des chemins de flux d'air plus restrictifs. Les ventilateurs à flux croisés et les conceptions compactes ou sans cadre peuvent offrir des avantages dans des agencements d'installation spécialisés.

Choisir le bon produit demande plus que de comparer des dimensions ou des débits d'air maximaux. Les ingénieurs doivent calculer le besoin approximatif en refroidissement, évaluer la résistance du système, confirmer la compatibilité de tension, prendre en compte le bruit et l'exposition environnementale, et valider les performances dans des conditions de fonctionnement réalistes.

La technologie des ventilateurs CC sans balais peut offrir des capacités utiles de contrôle et d'intégration, mais la qualité des roulements, la température, l'installation mécanique et la fiabilité électronique restent des facteurs importants.

Pour les fabricants OEM, un fournisseur adapté doit fournir une documentation technique précise, une qualité de fabrication constante, des informations de conformité appropriées et un support technique pratique.

China Chungfo Fan peut être considéré comme un fournisseur potentiel pour les ventilateurs de refroidissement industriels et les soufflantes lorsque la sélection des produits, la personnalisation et la coordination de la fabrication sont importantes pour le projet.

En fin de compte, une gestion thermique efficace n'est pas obtenue par le ventilateur seul. Elle résulte d'un système thermique bien conçu dans lequel le composant de refroidissement, le chemin d'écoulement d'air, la structure de l'équipement et la stratégie de fonctionnement agissent ensemble pour protéger les composants critiques et garantir des performances d'équipement fiables.

13. Foire Aux Questions

13.1 À quoi sert un ventilateur de refroidissement industriel ?

Un ventilateur de refroidissement industriel évacue la chaleur des équipements électriques et mécaniques en déplaçant l'air à travers les composants générateurs de chaleur ou dans une enceinte. Les applications courantes incluent les armoires de commande, les alimentations électriques, les équipements d'automatisation, les systèmes de communication et les machines industrielles.

13.2 Comment choisir le bon ventilateur de refroidissement industriel ?

Commencez par estimer la charge thermique et l'élévation de température admissible. Évaluez ensuite le débit d'air requis, la pression statique, les dimensions du ventilateur, la tension de fonctionnement, le bruit, les conditions environnementales et les exigences de durée de vie. Confirmez la sélection à l'aide des données du produit et, si possible, de tests physiques.

13.3 Quelle est la différence entre un ventilateur axial et une soufflante centrifuge ?

Un ventilateur axial déplace l'air de manière approximativement parallèle à son arbre et est souvent utilisé pour la ventilation générale. Une soufflante centrifuge redirige le flux d'air à travers une turbine et peut convenir aux applications qui nécessitent le passage de l'air dans des conduits plus étroits ou plus restrictifs. Les performances réelles dépendent du modèle et des conditions de fonctionnement.

13.4 Les ventilateurs de refroidissement CC sans balais conviennent-ils à un fonctionnement continu ?

Ils peuvent convenir à des applications à service continu lorsque le ventilateur est correctement sélectionné et fonctionne dans ses limites spécifiées. Le type de roulement, la température ambiante, la qualité électrique, la contamination, les vibrations et les conditions d'installation influencent tous la durée de vie opérationnelle.

13.5 Quelle est la différence entre un ventilateur de refroidissement CC 5 V et 12 V ?

La principale différence est la tension d'alimentation nominale, mais les produits peuvent également différer dans la conception du moteur, la consommation de courant, la vitesse de rotation, le débit d'air et les dimensions physiques. Le bon choix dépend de l'alimentation électrique disponible de l'équipement et des exigences de refroidissement, et non de la tension seule.

13.6 Pourquoi la pression statique est-elle importante lors de la sélection d'un ventilateur de refroidissement ?

La pression statique indique la capacité du ventilateur à surmonter la résistance créée par les filtres, les conduits, les grilles, les dissipateurs thermiques et d'autres obstructions. Lorsque ces restrictions sont importantes, la pression statique et la courbe pression-débit sont essentielles pour estimer le débit d'air réel installé.

13.7 Les ventilateurs de refroidissement industriels peuvent-ils être personnalisés pour des projets OEM ?

Selon les capacités du fabricant et la plate-forme de produits sélectionnée, les options OEM peuvent inclure les connexions électriques, les longueurs de câble, les dispositions de montage, les dimensions et les ajustements de performance. Chaque personnalisation doit être validée pour confirmer la compatibilité électrique, mécanique et thermique.

13.8 Comment puis-je améliorer l'efficacité d'un système de refroidissement industriel ?

Commencez par réduire les restrictions de débit d'air inutiles, en positionnant efficacement les ouvertures d'admission et d'évacuation, en dirigeant l'air vers les sources de chaleur critiques, en maintenant les filtres propres et en sélectionnant un ventilateur adapté au point de fonctionnement réel. Le contrôle de la vitesse basé sur la température peut offrir des avantages supplémentaires lorsqu'il est pris en charge par la conception du système.

13.9 Quelles informations dois-je fournir lors d'une demande de devis pour un ventilateur ?

Fournissez l'application, la tension requise, les dimensions du ventilateur, le débit d'air cible, la pression statique si elle est connue, la température ambiante, le cycle de fonctionnement, les exigences de bruit, les détails des connecteurs et les exigences de certification applicables. Des dessins ou des photographies de l'installation peuvent également aider le fournisseur à évaluer le projet.

13.10 Pourquoi travailler avec China Chungfo Fan ?

China Chungfo Fan se concentre sur les produits de ventilateurs et de soufflantes pour différentes applications d'équipements. Lors de l'évaluation d'un projet potentiel, les clients peuvent discuter de l'utilisation prévue, des exigences de performance, de l'espace disponible, de la configuration électrique et des besoins de personnalisation afin d'identifier une solution de produit appropriée.
