Qu'est-ce qu'un guide des tailles de ventilateurs de 40 mm, 60 mm et 80 mm pour le refroidissement électronique ?
October 30 , 20261. Introduction : Pourquoi la taille du ventilateur est importante pour le refroidissement des composants électroniques
Les équipements électroniques deviennent de plus en plus compacts tandis que leur puissance de traitement, leur densité électrique et leurs exigences opérationnelles continuent d'augmenter. Des dispositifs de communication et blocs d'alimentation aux contrôleurs industriels, équipements médicaux, systèmes embarqués et appareils électroménagers, une gestion thermique efficace est devenue un élément essentiel de la conception des produits. Comme les composants électroniques génèrent de la chaleur pendant leur fonctionnement, une dissipation thermique inadéquate peut entraîner des performances instables, des arrêts inattendus, une réduction de la durée de vie des composants et même des dommages permanents à l'équipement.
Les ventilateurs de refroidissement constituent une solution pratique en évacuant l'air chauffé des composants critiques et en introduisant de l'air ambiant plus frais dans un boîtier. Cependant, le choix d'un ventilateur de refroidissement ne se résume pas à sélectionner le plus grand modèle disponible. Le ventilateur doit correspondre à l'espace d'installation disponible de l'équipement, à la charge thermique, aux exigences de débit d'air, à la tension de fonctionnement, aux limitations de bruit et à la résistance interne au flux d'air.
Parmi les solutions de refroidissement compactes couramment utilisées, les ventilateurs axiaux de 40 mm, 60 mm et 80 mm constituent des choix importants pour les fabricants d'équipements électroniques. Bien que ces ventilateurs partagent un principe de fonctionnement similaire, leurs dimensions, leurs caractéristiques de débit d'air, leurs exigences d'installation et leurs applications appropriées peuvent différer considérablement.
Un ventilateur de 40 mm est généralement envisagé pour les appareils compacts où l'espace d'installation est restreint. Un ventilateur de 60 mm offre une solution intermédiaire pour les équipements nécessitant un débit d'air plus important sans occuper un espace excessif. Un ventilateur de 80 mm offre une zone de débit d'air plus grande et peut répondre aux exigences de refroidissement dans des boîtiers électroniques relativement spacieux.
Néanmoins, les dimensions physiques ne suffisent pas à elles seules pour déterminer les performances de refroidissement. Deux ventilateurs de tailles de cadre identiques peuvent présenter des caractéristiques de débit d'air, de pression statique, de vitesse de rotation, de consommation d'énergie et de bruit nettement différentes. Les ingénieurs et les professionnels des achats doivent donc évaluer l'ensemble des spécifications techniques avant de faire un choix.
Ce guide explique les différences entre les ventilateurs de 40 mm, 60 mm et 80 mm, examine leurs applications et fournit des conseils pratiques pour sélectionner des ventilateurs de refroidissement DC adaptés. Il explique également comment la conception du ventilateur, la technologie du moteur, les systèmes de roulement et la qualité de fabrication influencent les performances à long terme.

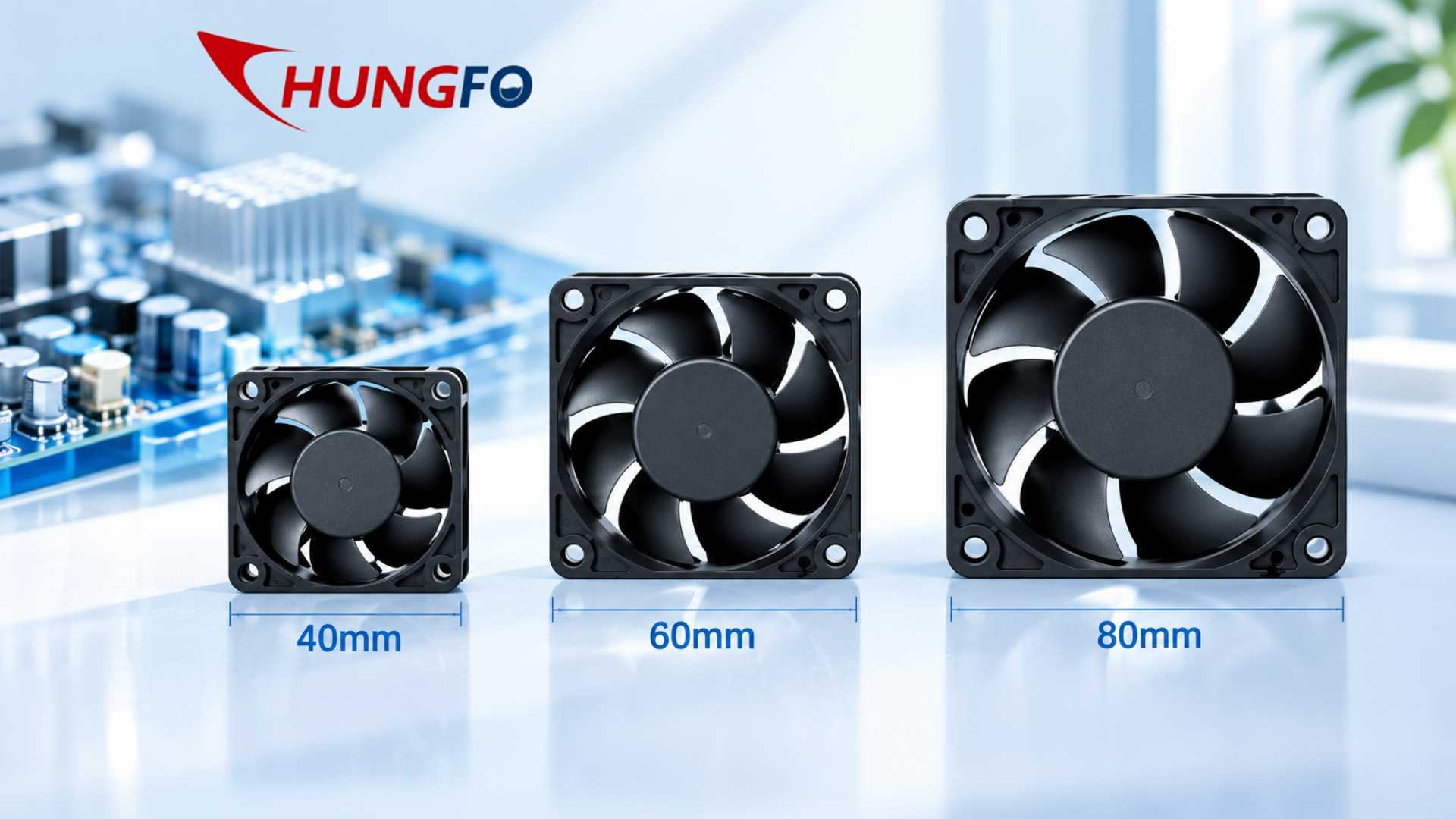

2. Comprendre les dimensions des ventilateurs de 40 mm, 60 mm et 80 mm
Avant de comparer les différentes tailles de ventilateurs de refroidissement, il est important de comprendre comment les dimensions des ventilateurs sont mesurées. Un ventilateur axial carré standard est généralement décrit par trois mesures : la longueur du cadre, la largeur du cadre et l'épaisseur du cadre. Par exemple, un ventilateur de 40 mm × 40 mm × 10 mm possède un cadre carré mesurant 40 mm de chaque côté et une épaisseur de 10 mm.
Les deux premières dimensions déterminent l'emprise au sol de l'installation, tandis que la troisième dimension détermine l'espace en profondeur occupé par le ventilateur à l'intérieur de l'équipement. Cette distinction est importante car les produits électroniques disposent souvent d'un dégagement interne limité.
Un ventilateur de 40 mm possède généralement un cadre mesurant 40 mm × 40 mm. Selon la série de produits, son épaisseur peut être de 10 mm, 15 mm ou d'autres dimensions personnalisées. Ces produits compacts sont fréquemment intégrés dans de petits boîtiers électroniques, des instruments miniatures et des assemblages de refroidissement localisés.
Un ventilateur de 60 mm possède normalement un cadre de 60 mm × 60 mm. Son épaisseur peut varier en fonction du débit d'air requis et de la conception de l'installation. Comparé à un modèle de 40 mm, il offre une plus grande surface de pales et peut offrir une plus grande capacité de débit d'air lorsqu'il est conçu pour des conditions de fonctionnement comparables.
Un ventilateur de 80 mm mesure généralement 80 mm × 80 mm. Son cadre plus grand offre plus d'espace pour la conception des pales et le mouvement du flux d'air. En fonction de son épaisseur, de son moteur et de sa vitesse de rotation, il peut répondre à un plus large éventail d'exigences de refroidissement d'équipements.
Lors de la comparaison des dimensions des ventilateurs, les acheteurs doivent également examiner l'espacement des trous de fixation, le diamètre des vis, la position du connecteur, la longueur du câble et la tolérance du cadre. Un ventilateur qui correspond aux dimensions extérieures peut tout de même être incompatible avec la structure de montage d'origine.
Pour les projets de remplacement, la mesure du ventilateur d'origine et la vérification de son dessin technique sont particulièrement importantes. Pour le développement de nouveaux produits, les ingénieurs doivent réserver un espace d'installation suffisant pour le cadre du ventilateur, le cheminement des câbles, la grille de protection et les composants environnants.
3. Ventilateurs 40 mm : refroidissement compact pour l'électronique à espace limité
Les ventilateurs de refroidissement de 40 mm sont généralement choisis pour les produits électroniques où l'espace d'installation disponible est extrêmement limité. Leurs dimensions compactes permettent aux concepteurs d'équipements d'introduire un refroidissement par air forcé sans augmenter considérablement la taille globale du produit.
Les applications typiques comprennent les petites alimentations électriques, les modules réseau, les appareils informatiques embarqués, les équipements de communication, les contrôleurs industriels miniatures, les équipements de charge et les appareils électroménagers compacts.
L'un des principaux avantages d'un ventilateur de 40 mm est sa flexibilité dans les petites structures mécaniques. Il peut être positionné près d'un composant spécifique générant de la chaleur, ce qui le rend adapté à un refroidissement localisé. Par exemple, un petit ventilateur peut diriger le flux d'air vers un semi-conducteur de puissance, un régulateur de tension, un transformateur ou un dissipateur thermique.
Cependant, le diamètre limité des pales signifie qu'un ventilateur de 40 mm peut nécessiter une vitesse de rotation relativement élevée pour atteindre le débit d'air requis. Une vitesse de rotation plus élevée peut augmenter le bruit de fonctionnement, les vibrations et la charge du moteur. Les ingénieurs doivent donc évaluer la relation entre le débit d'air, la pression statique et les performances acoustiques plutôt que de choisir un ventilateur uniquement sur la base de son régime maximal (RPM).
L'épaisseur d'un ventilateur de 40 mm est un autre facteur important. Un modèle fin de 40 mm × 40 mm × 10 mm peut s'insérer dans des espaces étroits, tandis qu'une conception plus épaisse peut offrir de l'espace supplémentaire pour la géométrie des pales et les composants du moteur. Les performances finales dépendent de la conception complète du ventilateur plutôt que de la seule épaisseur.
Pour les produits nécessitant un petit ensemble de refroidissement, un petit ventilateur à moteur CC peut constituer une solution pratique car son moteur et sa structure de ventilateur peuvent être intégrés dans un système électrique compact. Selon le projet, les acheteurs peuvent sélectionner différents niveaux de tension, structures de roulement, classes de vitesse et connexions électriques.
Un petit ventilateur ne convient pas automatiquement à chaque produit électronique compact. Si le boîtier contient plusieurs sources de chaleur ou présente un chemin de circulation d'air compliqué, un seul ventilateur de 40 mm peut ne pas fournir un refroidissement suffisant. Dans ces situations, les ingénieurs doivent envisager plusieurs ventilateurs, des ouvertures de ventilation améliorées ou un ventilateur centrifuge.
Le principe de sélection important est de faire correspondre les performances de fonctionnement réelles du ventilateur avec les exigences thermiques de l'équipement.
4. Ventilateurs 60 mm : équilibrer le débit d'air et l'espace d'installation
Les ventilateurs de refroidissement de 60 mm offrent une solution intermédiaire entre les modèles compacts de 40 mm et les produits plus grands de 80 mm. Leurs dimensions les rendent adaptés aux équipements électroniques qui nécessitent une plus grande capacité de débit d'air mais ne peuvent pas accueillir un ventilateur plus grand.
Les applications courantes comprennent les routeurs, les périphériques réseau, les armoires de communication, les équipements industriels compacts, les boîtiers de commande électroniques, les modules d'alimentation et les petits ensembles liés aux serveurs.
Le cadre plus grand offre une surface de pales supplémentaire par rapport à un ventilateur de 40 mm. Cela peut aider les fabricants à développer des modèles de ventilateurs dotés de caractéristiques de débit d'air et de pression différentes. Selon la géométrie des pales, la conception du moteur et l'épaisseur du cadre, un ventilateur de 60 mm peut répondre à des exigences de refroidissement qu'il serait difficile de satisfaire avec un modèle plus petit.
Un autre avantage est son adaptabilité à différentes dispositions d'équipements. Un ventilateur de 60 mm peut être installé comme composant d'admission ou d'évacuation, selon la conception thermique. Dans un boîtier compact, il peut aider à établir un chemin de circulation d'air plus organisé en déplaçant l'air à travers les cartes de circuits imprimés et les composants générant de la chaleur.
Cependant, les acheteurs ne doivent pas supposer que chaque ventilateur de 60 mm offre un meilleur refroidissement que chaque modèle de 40 mm. Un ventilateur de 40 mm à grande vitesse doté d'une caractéristique de pression adaptée peut être plus performant qu'un ventilateur de 60 mm à basse vitesse dans un canal de circulation d'air restrictif. Les performances doivent être évaluées à l'aide des données réelles de débit d'air et de pression.
La catégorie des 60 mm offre également des opportunités pour le développement de ventilateurs personnalisés. Les fabricants peuvent ajuster les profils de pales, les spécifications des moteurs, les structures de roulement, les fonctions de protection électrique et les configurations de câbles en fonction des exigences du client.
Pour les projets OEM, ces options de personnalisation sont précieuses car le ventilateur doit fonctionner avec l'ensemble du système d'équipement plutôt que d'agir comme un composant indépendant.
Lors de la sélection d'un ventilateur de 60 mm, les ingénieurs doivent confirmer sa tension nominale, son courant de fonctionnement, sa vitesse de rotation, son débit d'air, sa pression statique, son niveau sonore et sa durée de vie prévue. Les schémas d'installation et les tests d'échantillons doivent également être inclus dans le processus d'évaluation.
5. Ventilateurs de 80 mm : un débit d'air plus élevé pour les boîtiers électroniques plus grands
Les ventilateurs de refroidissement de 80 mm sont largement utilisés dans les équipements électroniques disposant de plus d'espace d'installation disponible et d'exigences de ventilation relativement exigeantes. Leur cadre plus grand permet aux fabricants de concevoir des structures de pales plus larges et différentes configurations de moteurs.
Les applications typiques comprennent les équipements électroniques de bureau, les armoires de commande industrielles, les alimentations plus grandes, les systèmes de communication, les équipements d'automatisation et les boîtiers d'équipements contenant plusieurs composants générateurs de chaleur.
Par rapport aux tailles de ventilateurs plus petites, un ventilateur de 80 mm peut souvent fournir un débit d'air plus élevé à une vitesse de rotation relativement plus faible lorsque les conceptions sont convenablement assorties. Cette caractéristique peut être utile dans les applications où la réduction du bruit est importante.
Par exemple, un appareil de bureau fonctionnant à proximité des utilisateurs peut nécessiter un refroidissement suffisant tout en maintenant un environnement acoustique acceptable. Un ventilateur de 80 mm correctement sélectionné peut aider à atteindre cet équilibre sans nécessiter la même vitesse de rotation qu'un ventilateur plus petit.
Un autre avantage est sa capacité à répartir le flux d'air sur une zone plus vaste. Plutôt que de concentrer le flux d'air sur un seul petit emplacement, un ventilateur de 80 mm peut aider à faire circuler l'air à travers un boîtier plus grand. Ceci est particulièrement utile lorsque plusieurs composants génèrent de la chaleur simultanément.
Néanmoins, un ventilateur plus grand ne garantit pas automatiquement un bruit plus faible ou un meilleur refroidissement. La conception des pales, la qualité du moteur, le choix des roulements, les conditions d'installation, la résistance de la grille et la vitesse de fonctionnement affectent toutes les performances réelles.
Un ventilateur de 80 mm nécessite également plus d'espace de montage et de dégagement mécanique. Les concepteurs doivent s'assurer que les composants environnants ne bloquent pas la zone d'admission ou d'évacuation. Des ouvertures de ventilation mal conçues peuvent réduire les avantages d'un ventilateur plus grand.
Pour les équipements présentant une résistance élevée au flux d'air interne, les ingénieurs doivent également se demander si un ventilateur axial est approprié. Un ventilateur centrifuge peut être plus adapté lorsque l'air doit traverser des conduits étroits, des filtres ou des canaux internes complexes.
Le choix final doit être basé sur les performances mesurées dans les conditions réelles d'installation.
6. Comparaison des ventilateurs de 40 mm, 60 mm et 80 mm
Les trois tailles de ventilateurs répondent à des exigences d'ingénierie différentes. Leurs différences ne se limitent pas aux dimensions externes. Elles influencent également la surface de pale disponible, l'encombrement de l'installation, la capacité potentielle de débit d'air, les caractéristiques sonores et l'intégration des équipements.
Un ventilateur de 40 mm est généralement approprié lorsque les dimensions compactes constituent la principale considération. Il est utile pour le refroidissement localisé, les petits modules électroniques et les produits dont le dégagement interne est limité.
Un ventilateur de 60 mm offre un équilibre entre la taille et la capacité de débit d'air. Il peut être envisagé lorsque les exigences de refroidissement dépassent la capacité d'un petit ventilateur mais que l'équipement ne peut pas accueillir un châssis de 80 mm.
Un ventilateur de 80 mm est plus approprié lorsque le boîtier offre suffisamment d'espace et nécessite une ventilation sur une zone relativement vaste. Il peut également offrir une flexibilité de conception pour les applications privilégiant le débit d'air et la gestion du bruit.
Ces descriptions sont des références générales de conception, et non des spécifications de performance garanties. Les valeurs réelles de débit d'air et de bruit doivent être obtenues à partir de la fiche technique du fabricant.
Lors de la comparaison des produits, les acheteurs doivent également tenir compte de l'épaisseur du ventilateur. Un ventilateur de 80 mm × 80 mm × 15 mm peut avoir des caractéristiques de performance différentes de celles d'un modèle de 80 mm × 80 mm × 25 mm, même s'ils appartiennent tous deux à la même catégorie de taille de cadre.
7. Comment la taille du ventilateur affecte le débit d'air et la pression statique
Le débit d'air et la pression statique sont deux spécifications essentielles dans le choix d'un ventilateur de refroidissement. Comprendre leurs différences aide les ingénieurs à éviter de choisir un ventilateur qui semble adapté sur le papier mais qui donne de piètres résultats après l'installation.
Le débit d'air décrit le volume d'air qu'un ventilateur peut déplacer sur une période spécifique. Les unités de mesure courantes comprennent les CFM et les mètres cubes par heure. Un débit d'air plus élevé peut aider à évacuer plus de chaleur lorsque l'air atteint les composants qui nécessitent un refroidissement.
La pression statique décrit la capacité du ventilateur à surmonter la résistance dans un système de flux d'air. La résistance peut provenir de grilles de protection, de filtres à poussière, d'ailettes de dissipateur thermique, d'ouvertures étroites, de conduits internes et de composants disposés de manière dense.
Un ventilateur doté d'un débit d'air libre élevé peut ne pas maintenir le même débit d'air après l'installation. Lorsque la résistance augmente, le débit d'air de fonctionnement change en fonction de la courbe de performance du ventilateur et de la courbe de résistance du système.
C'est pourquoi les ingénieurs doivent examiner les performances de pression-débit du ventilateur plutôt que de s'appuyer exclusivement sur les spécifications de débit d'air maximal.
Un châssis plus grand peut offrir davantage d'opportunités d'amélioration du débit d'air, mais la relation n'est pas un simple calcul linéaire. La forme des pales, le nombre de pales, le diamètre du moyeu, la vitesse du moteur et la géométrie du cadre influencent tous les performances.
Par exemple, un ventilateur de 40 mm conçu pour une pression statique élevée peut convenir pour diriger l'air à travers un dissipateur thermique compact. En revanche, un ventilateur de 80 mm doté d'une valeur de débit d'air libre plus élevée peut être plus approprié pour ventiler un boîtier d'équipement relativement ouvert.
La bonne sélection dépend de la résistance du chemin de circulation d'air complet.
Pour les projets impliquant des filtres, des canaux étroits ou des structures internes compliquées, les ingénieurs doivent évaluer si un ventilateur centrifuge fournirait une direction de flux d'air et une caractéristique de pression plus adaptées qu'un ventilateur axial conventionnel.
8. Comment choisir la bonne taille de ventilateur pour différentes applications
La meilleure façon de choisir un ventilateur de refroidissement est de commencer par les exigences thermiques et mécaniques de l'équipement. Choisir un ventilateur en se basant uniquement sur ses dimensions externes peut entraîner un refroidissement insuffisant ou une consommation d'énergie inutile.
Tout d'abord, identifiez les composants générateurs de chaleur. Déterminez leur consommation d'énergie, la dissipation thermique attendue, les limites de température de fonctionnement et l'environnement de travail. Un équipement comportant plusieurs composants de haute puissance peut nécessiter un agencement de ventilation différent de celui d'un appareil ne contenant qu'une seule source de chaleur localisée.
Deuxièmement, évaluez l'espace d'installation disponible. Mesurez la zone de montage, la profondeur du cadre, l'espacement des trous de vis, la zone de routage des câbles et le dégagement autour du ventilateur. Ces mesures aident à déterminer si un ventilateur de 40 mm, 60 mm ou 80 mm peut être installé sans interférer avec d'autres composants.
Troisièmement, estimez le débit d'air requis. La charge thermique et l'élévation de température acceptable fournissent un point de départ pour les calculs thermiques. Cependant, les exigences réelles de refroidissement dépendent également de la distribution de l'air, des fuites du boîtier, du transfert de chaleur et des conditions environnementales.
Quatrièmement, considérez le chemin de circulation d'air. Si l'équipement possède une structure de ventilation ouverte, un ventilateur axial peut convenir. Si l'air doit traverser un conduit étroit ou un dissipateur thermique dense, un ventilateur doté d'une caractéristique de pression statique appropriée ou un ventilateur centrifuge peut s'avérer nécessaire.
Cinquièmement, évaluez le bruit et la consommation d'énergie. Un ventilateur qui répond aux exigences de débit d'air mais génère un bruit excessif peut ne pas être acceptable pour l'électronique grand public ou l'équipement de bureau. De même, un ventilateur ayant une consommation de courant excessive peut ne pas convenir à un appareil alimenté par batterie ou sensible à l'énergie.
Enfin, effectuez des essais sur échantillon. Installez le ventilateur candidat dans l'équipement réel et mesurez les températures aux emplacements critiques dans des conditions de fonctionnement représentatives. Les tests doivent inclure le fonctionnement normal, les conditions de forte charge et les températures ambiantes prévues.
La sélection finale du ventilateur doit offrir une marge thermique suffisante sans créer de problèmes mécaniques, électriques ou acoustiques inutiles.
9. Spécifications importantes au-delà des dimensions du ventilateur
Les dimensions du cadre ne constituent qu'une partie du profil technique d'un ventilateur de refroidissement. Les acheteurs doivent évaluer plusieurs autres spécifications avant de passer commande.
La tension nominale est particulièrement importante. Les options courantes de ventilateurs de refroidissement CC incluent 5V, 12V et 24V, bien que d'autres configurations de tension soient également disponibles. Le ventilateur sélectionné doit être compatible avec l'alimentation électrique et le système de commande électrique de l'équipement.
Le courant nominal détermine la charge électrique requise par le ventilateur. Les ingénieurs doivent vérifier que l'alimentation électrique et le circuit de commande peuvent supporter le courant de démarrage et de fonctionnement du ventilateur.
La vitesse de rotation, généralement exprimée en tr/min (RPM), décrit la rapidité avec laquelle les pales du ventilateur tournent. Cependant, le tr/min seul ne peut pas déterminer le débit d'air ou l'efficacité du refroidissement, car la géométrie des pales et les caractéristiques de pression jouent également un rôle important.
Le débit d'air et la pression statique doivent être évalués ensemble. Un ventilateur peut fournir un débit d'air élevé dans un environnement sans restriction, mais fonctionner différemment lorsqu'il est installé derrière un filtre ou à l'intérieur d'un boîtier compact.
Le niveau sonore est une autre spécification importante. Les fabricants fournissent généralement des valeurs acoustiques en décibels, bien que la distance de mesure, l'environnement de test et la configuration de l'équipement puissent influencer les résultats. Les acheteurs doivent comparer les produits dans des conditions de test cohérentes.
Le type de roulement affecte également les caractéristiques de fonctionnement et la durée de vie prévue. Les palissandres ou coussinets lisses sont couramment utilisés dans les applications sensibles au coût, tandis que les roulements à billes peuvent être envisagés pour des conditions de fonctionnement exigeantes et différentes orientations de montage.
D'autres spécifications utiles incluent la plage de température de fonctionnement, les caractéristiques d'isolation, la protection du moteur, la protection contre le blocage du rotor, la protection contre l'inversion de polarité, l'indice d'étanchéité, le type de connecteur et la longueur du câble.
Une comparaison technique complète aide les acheteurs à éviter de sélectionner un ventilateur qui correspond aux dimensions mécaniques mais ne répond pas aux exigences électriques ou thermiques.
10. Tension du ventilateur CC, conception du moteur et sélection des roulements
Les ventilateurs de refroidissement CC sont largement utilisés dans l'électronique car ils peuvent être intégrés dans des systèmes d'alimentation basse tension et contrôlés en fonction des exigences de l'équipement.
Un ventilateur CC 5V peut convenir aux appareils électroniques compacts, aux systèmes embarqués et aux produits alimentés par des circuits basse tension. Un ventilateur CC 12V est couramment envisagé pour les équipements de communication, l'électronique industrielle et divers produits grand public. Un ventilateur CC 24Vpeut être approprié pour les systèmes de contrôle industriel et les équipements utilisant une architecture d'alimentation 24V.
La tension doit toujours correspondre à la spécification nominale du ventilateur. L'application d'une tension inadaptée peut entraîner un fonctionnement instable, une surchauffe, une durée de vie réduite ou des dommages au moteur.
La conception du moteur influence la vitesse de rotation, l'efficacité électrique, le couple et la stabilité de fonctionnement. Les moteurs CC sans balais (brushless) sont couramment utilisés dans les ventilateurs de refroidissement modernes car ils éliminent les balais mécaniques présents dans les moteurs à balais traditionnels.
Un moteur sans balais bien conçu peut offrir un fonctionnement stable et prendre en charge des fonctions supplémentaires telles que le retour d'information sur la vitesse, le redémarrage automatique et le contrôle de vitesse PWM. La disponibilité de ces fonctionnalités dépend du modèle de ventilateur et de la configuration électrique.
La sélection du roulement doit être basée sur l'environnement de fonctionnement et les heures de travail prévues. Les coussinets lisses peuvent convenir aux applications ayant des exigences de fonctionnement modérées et des contraintes de coût. Les roulements à billes sont souvent envisagés lorsqu'une fiabilité de fonctionnement supérieure, des périodes de travail plus longues ou des orientations de montage différentes sont requises.
Cependant, le type de roulement ne garantit pas à lui seul la durée de vie. La qualité de la lubrification, la température de fonctionnement, les vibrations, l'exposition à la poussière, la conception du moteur et la regularité de fabrication influencent également la fiabilité globale d'un ventilateur de refroidissement.
Pour les clients OEM, il est important de discuter de l'ensemble des exigences électriques et mécaniques avec le fabricant avant de confirmer une spécification personnalisée.
11. Installation, direction du flux d'air et considérations relatives au bruit
Une installation correcte est essentielle pour obtenir les performances attendues d'un ventilateur de refroidissement. Même un produit techniquement adapté peut fournir un refroidissement insuffisant si la direction de son flux d'air ou sa position de montage est incorrecte.
La plupart des ventilateurs de refroidissement axiaux ont une direction de flux d'air et une direction de rotation des pales définies. Celles-ci sont couramment indiquées par des flèches sur le cadre du ventilateur. Les ingénieurs doivent confirmer la direction d'aspiration ou d'échappement requise avant l'installation.
Un ventilateur d'aspiration introduit de l'air extérieur plus frais dans l'équipement. Un ventilateur d'échappement extrait l'air intérieur chaud. Selon la conception du boîtier, une combinaison des deux peut établir une disposition de ventilation plus efficace.
L'emplacement des ouvertures de ventilation est également important. Si les ouvertures d'aspiration et d'échappement sont trop proches, l'air peut circuler directement entre elles sans refroidir suffisamment les composants internes. Cette condition peut réduire l'efficacité du refroidissement.
Les grilles de protection et les filtres peuvent améliorer la sécurité de l'équipement et réduire l'accumulation de poussière, mais ils augmentent également la résistance au flux d'air. Le ventilateur doit disposer d'une capacité de pression suffisante pour fonctionner dans ces conditions.
Le bruit est influencé par plusieurs facteurs, notamment la vitesse de rotation, la géométrie des pales, l'état des roulements, les vibrations du moteur, la turbulence du flux d'air et la résonance mécanique. Un ventilateur monté directement contre un panneau métallique mince peut transmettre des vibrations dans le boîtier.
Des éléments de montage en caoutchouc, un renforcement structurel adapté et une vitesse de fonctionnement optimisée peuvent aider à réduire les bruits et vibrations indésirables.
Une inspection régulière est également recommandée pour les équipements fonctionnant dans des environnements poussiéreux ou à haute température. L'accumulation de poussière peut restreindre le flux d'air, augmenter la température de fonctionnement et affecter l'état à long terme du ventilateur.
12. Comment évaluer un fabricant de ventilateurs de refroidissement
Le choix de la taille de ventilateur appropriée n'est qu'une partie d'un projet de refroidissement réussi. Le fabricant joue également un rôle important dans la régularité du produit, le support technique, la personnalisation et la stabilité de l'approvisionnement à long terme.
Les acheteurs B2B doivent d'abord examiner la gamme de produits du fabricant. Un fournisseur proposant des ventilateurs de refroidissement de 40 mm, 60 mm et 80 mm, ainsi que différentes configurations de tension, d'épaisseur et de roulement, peut offrir plus de flexibilité pour différents projets d'équipement.
Deuxièmement, évaluez les capacités techniques du fabricant. Les facteurs importants incluent le développement du moteur, la conception des pales, le développement des moules, les tests de flux d'air, la mesure du bruit, l'équilibrage dynamique et la vérification de la fiabilité du produit.
Troisièmement, examinez la gestion de la qualité. L'inspection de la production, le contrôle des matières premières à la réception, le suivi des processus et le contrôle qualité final aident à maintenir la régularité des produits entre les lots.
Quatrièmement, vérifiez si le fabricant peut répondre aux exigences OEM et ODM. Des longueurs de câble personnalisées, des connecteurs, des fonctions électriques, des étiquettes, des structures de montage et des spécifications de performance peuvent être nécessaires pour des équipements spécialisés.
Cinquièmement, passez en revue les certifications de produit et les documents de conformité pertinents. Les exigences dépendent du marché de destination et de l'application finale de l'équipement. Les acheteurs doivent vérifier que les certificats et rapports s'appliquent au modèle de produit réel et à l'utilisation prévue.
China Chungfo Fan se concentre sur la recherche, le développement, la fabrication et la vente de ventilateurs de refroidissement CC et CA, de soufflantes, de ventilateurs à flux croisé et de moteurs. Avec des capacités de fabrication couvrant le développement de produits, le traitement de moules, le moulage par injection, le SMT, l'assemblage et l'inspection de la qualité, l'entreprise soutient les clients ayant besoin de solutions de refroidissement personnalisées.
Ses capacités de fabrication et de test comprennent des équipements d'équilibrage dynamique, des équipements de test en soufflerie et en pression, des installations de test de bruit, des chambres à haute et basse température, des équipements de test au brouillard salin et des instruments d'inspection électrique.
Pour les clients qui choisissent des ventilateurs de refroidissement compacts, la coopération avec un fabricant qui comprend à la fois la construction du produit et les exigences d'application peut aider à réduire les risques de compatibilité et à améliorer l'efficacité du développement du projet.
13. Erreurs courantes lors de la sélection de ventilateurs de refroidissement pour l'électronique
Une erreur fréquente consiste à sélectionner un ventilateur en se basant uniquement sur les dimensions de son cadre. Un ventilateur de 40 mm, un ventilateur de 60 mm ou un ventilateur de 80 mm peut s'adapter à la zone de montage, mais son débit d'air réel et sa pression statique peuvent ne pas répondre aux exigences thermiques.
Une autre erreur est de comparer les valeurs maximales du débit d'air sans tenir compte de la résistance à l'installation. Les mesures du débit d'air en air libre ne représentent pas le débit d'air de fonctionnement réel à l'intérieur d'un boîtier d'équipement.
Certains acheteurs négligent également l'épaisseur du ventilateur et l'espacement des trous de montage. Même lorsque la longueur et la largeur du cadre correspondent, des épaisseurs ou des schémas de montage différents peuvent empêcher l'installation.
La compatibilité électrique est tout aussi importante. Sélectionner la mauvaise tension ou négliger le courant de démarrage peut créer des problèmes pour l'alimentation électrique et le circuit de commande de l'équipement.
Les exigences en matière de bruit sont parfois prises en compte trop tard dans le développement du produit. Un ventilateur qui produit des performances de refroidissement acceptables peut néanmoins ne pas convenir à une application sensible au bruit.
Un autre problème est d'ignorer l'environnement d'exploitation. Des températures élevées, la poussière, l'humidité, les vibrations et un fonctionnement continu peuvent influencer la durée de vie des roulements et la fiabilité globale.
Enfin, les acheteurs doivent éviter de choisir des produits en se basant uniquement sur le prix d'achat le plus bas. Un coût initial inférieur ne signifie pas nécessairement un coût d'exploitation total inférieur. La cohérence du produit, la durée de vie, la consommation d'énergie, la fréquence de remplacement et le support technique doivent tous être pris en compte.
Un processus de sélection complet doit combiner la vérification mécanique, l'évaluation électrique, l'analyse du débit d'air et les tests d'échantillons.
14. Foire aux questions
14.1 Quelle est la différence entre un ventilateur de refroidissement de 40 mm, de 60 mm et de 80 mm ?
La principale différence réside dans la taille de leur cadre externe et les opportunités de conception disponibles pour le débit d'air. Un ventilateur de 40 mm convient aux produits électroniques compacts, un ventilateur de 60 mm offre une solution intermédiaire et un ventilateur de 80 mm peut prendre en charge la ventilation dans des boîtiers d'équipements plus grands. Les performances de refroidissement réelles dépendent des spécifications techniques complètes.
14.2 Un ventilateur de refroidissement plus grand fournit-il toujours plus de débit d'air ?
Non. Un ventilateur plus grand offre généralement une plus grande surface potentielle de pales, mais le débit d'air dépend de la vitesse de rotation, de la géométrie des pales, de la conception du moteur et de la résistance du système. Un ventilateur plus petit à haute vitesse peut surpasser un modèle plus grand à basse vitesse dans certaines conditions de fonctionnement.
14.3 Quelle taille de ventilateur convient aux petits appareils électroniques ?
Un ventilateur de 40 mm est souvent envisagé pour les appareils disposant d'un espace d'installation limité. Cependant, le choix correct dépend de la charge thermique, du chemin de circulation d'air interne et de l'augmentation de température requise. Certains produits compacts peuvent bénéficier d'une petite soufflante centrifuge au lieu d'un ventilateur axial.
14.4 Un ventilateur de 60 mm est-il meilleur qu'un ventilateur de 40 mm ?
Aucune taille n'est universellement meilleure. Un ventilateur de 60 mm peut offrir une capacité de débit d'air supplémentaire, mais il nécessite également plus d'espace d'installation. Un modèle de 40 mm peut être plus adapté lorsque l'équipement présente des limitations dimensionnelles strictes.
14.5 Quand dois-je choisir un ventilateur de 80 mm ?
Un ventilateur de 80 mm peut être envisagé lorsque le boîtier dispose d'un espace de montage suffisant et nécessite une ventilation sur une zone relativement vaste. Il est couramment évalué pour les contrôleurs industriels, l'électronique de bureau, les alimentations électriques et les boîtiers d'équipements plus grands.
14.6 Quelle tension dois-je choisir pour un ventilateur de refroidissement CC ?
La tension doit correspondre à l'alimentation électrique de l'équipement. Les options courantes incluent 5V, 12V et 24V CC. Les acheteurs doivent également vérifier le courant nominal, les caractéristiques de démarrage et la compatibilité de la commande.
14.7 Comment puis-je comparer le prix des petits ventilateurs CC entre les fabricants ?
Lors de la comparaison du prix des petits ventilateurs CC, les acheteurs doivent tenir compte d'autres éléments que le coût unitaire indiqué. Les spécifications, le type de roulement, la qualité du moteur, les certifications, la personnalisation, la quantité commandée, l'emballage et la durée de vie prévue peuvent tous influencer le coût d'achat total.
14.8 Un ventilateur de refroidissement peut-il être personnalisé pour des équipements OEM ?
Oui. Selon les capacités du fabricant, la personnalisation peut inclure la tension, le courant, la vitesse de rotation, le débit d'air, les connecteurs, la longueur des câbles, le type de roulement, les dimensions du cadre et des fonctions de protection spéciales. Les exigences techniques doivent être confirmées avant la production des échantillons.
14.9 Quelle est la différence entre un ventilateur axial et une soufflante CC ?
Un ventilateur axial déplace généralement l'air le long de l'axe de ses pales rotatives et est largement utilisé pour la ventilation des boîtiers. Une soufflante centrifuge aspire l'air dans son orifice d'entrée et le dirige à travers un orifice de sortie, ce qui la rend utile pour les applications nécessitant un chemin de flux d'air plus dirigé ou une capacité de pression plus élevée.
14.10 Comment puis-je améliorer les performances de refroidissement sans augmenter la taille du ventilateur ?
Les ingénieurs peuvent optimiser les ouvertures de ventilation, réduire la résistance inutile au flux d'air, améliorer la conception du dissipateur thermique, repositionner le ventilateur et optimiser les canaux de circulation d'air interne. La sélection d'un ventilateur doté d'une caractéristique pression-débit plus adaptée peut également améliorer le refroidissement sans modifier la taille du cadre.
15. Conclusion : Sélectionner le bon ventilateur pour un refroidissement fiable de l'électronique
Le choix entre des ventilateurs de refroidissement de 40 mm, 60 mm et 80 mm doit être basé sur les exigences thermiques de l'équipement, l'espace d'installation, la résistance au flux d'air, la conception électrique et l'environnement d'exploitation.
Un ventilateur de 40 mm offre une solution compacte pour les petits appareils électroniques et le refroidissement localisé. Un ventilateur de 60 mm offre un équilibre entre l'espace d'installation et la capacité de débit d'air. Un ventilateur de 80 mm offre une plus grande flexibilité de conception pour les boîtiers plus grands et des exigences de ventilation plus vastes.
Cependant, la taille du cadre ne doit jamais être considérée comme le seul critère de sélection. Le débit d'air, la pression statique, la vitesse de rotation, le bruit, la tension, le type de roulement et la fiabilité du produit doivent tous être évalués ensemble.
Pour les fabricants d'équipements et les équipes d'achat B2B, travailler avec un fournisseur de ventilateurs de refroidissement expérimenté peut simplifier l'évaluation technique et la personnalisation des produits. En combinant des spécifications précises, des tests d'échantillons et une ingénierie basée sur les applications, les entreprises peuvent développer des systèmes de gestion thermique plus fiables.
China Chungfo Fan propose des ventilateurs de refroidissement DC et AC, des soufflantes, des ventilateurs à flux croisés et des solutions de moteurs personnalisées pour différentes applications électroniques et industrielles. Que votre projet nécessite un ventilateur compact de 40 mm, une solution équilibrée de 60 mm ou un ventilateur de ventilation de 80 mm, le choix du bon produit commence par la compréhension des besoins réels de refroidissement de votre équipement.
