Dans les équipements électroniques et les produits électromécaniques, les ventilateurs sont des composants clés du système de refroidissement, et leurs performances influencent directement la stabilité et la durée de vie du système. Par conséquent, le choix d'un ventilateur n'est pas arbitraire, mais doit être évalué étape par étape, selon des processus scientifiques. Chungfo résume six étapes de sélection pour vous aider à choisir le bon modèle de ventilateur de manière efficace et précise !

Étape 1 : Déterminer la tension de fonctionnement et le type de ventilateur

Les tensions de ventilateur courantes sont 12 V, 24 V et 48 V. Après avoir déterminé la tension, choisissez le type de ventilateur approprié :

Ventilateur AC (ventilateur AC)

Caractéristiques : cadre en métal

Avantages : aucun adaptateur requis, forte résistance aux surtensions, faible coût

Inconvénients : plage de vitesse étroite, vitesse non réglable, pas de signal FG/RD

Ventilateur CC (ventilateur CC)

Caractéristiques : cadre en injection plastique

Avantages : tension sûre, différentes tailles et vitesses en option, prise en charge de la régulation de vitesse, avec signal FG/RD et protection contre le décrochage

Inconvénients : bruit relativement fort à grande vitesse

Ventilateur EC (universel AC/DC)

Caractéristiques : Compatible AC/DC, cadre en injection plastique

Avantages : large plage de tension réglable, avec mesure de vitesse et alarme, adapté aux équipements hautes performances

Inconvénients : prix élevé, résistance aux surtensions relativement faible

Étape 2 : Choisissez le type de ventilateur

Choisissez en fonction du scénario d'utilisation et de la structure du parcours du vent les types suivants :

Ventilateur à flux axial

La direction du flux d'air est parallèle à l'axe, ce qui est généralement observé dans les alimentations et les armoires

Grand volume d'air, pression moyenne, installation facile

Ventilateur à flux croisés (ventilateur à flux croisés)

Convient pour le refroidissement de grandes surfaces, distribution uniforme du flux d'air

Faible volume d'air et faible pression, faible bruit, couramment utilisé dans les imprimantes, les instruments et les compteurs

ventilateur centrifuge

L'entrée et la sortie d'air sont à 90°, avec une pression d'air élevée, adaptées aux occasions nécessitant des voies d'air courbes

Convient aux équipements à haute densité tels que les serveurs et les petits climatiseurs

Ventilateur

La structure est similaire à celle d'un ventilateur centrifuge, mais avec un volume d'air plus petit et une pression d'air plus concentrée

Utilisé pour le refroidissement forcé local ou la purge

Étape 3 : Confirmer les exigences en matière de volume d’air et de pression d’air

Ces paramètres clés peuvent être obtenus par simulation avec un logiciel de conception thermique (tel que ICEPAK, Flotherm), ou estimés par des calculs empiriques :

Volume d'air (CFM)

Pression atmosphérique (mmH₂O ou Pa)

Courbe PQ, bruit (dBA), courant, consommation électrique, etc.

Étape 4 : Verrouiller la marque et les paramètres techniques

Sélectionnez des produits spécifiques en fonction des facteurs suivants :

Marque/modèle

Taille (par exemple 60 × 60 × 15 mm)

Tension/courant nominal

Vitesse (tr/min)

Volume d'air/Pression du vent

Valeur de bruit

Étape 5 : Sélectionnez le type de roulement et le niveau de protection

Type de roulement :

Roulement contenant de l'huile : environ 30 000 heures à 25 °C

Palier hydraulique : environ 30 000 heures à 40 °C

Roulement à billes : environ 50 000 heures à 40 °C

Niveau de protection (IP) :

IP55 : étanche à la poussière et aux éclaboussures

IP67 : résistant à la pluie

IP68 : peut fonctionner en continu dans l'eau

Étape 6 : Fonction et détails d'installation

Fonctions communes :

FG (retour de vitesse)

RD (alarme de défaut)

PWM (fonction de régulation de vitesse)

Redémarrage automatique

Points d'installation :

Type de cadre de ventilateur (avec ou sans trous de montage)

Méthode de câblage (fil divisé/parallèle/torsadé)

Longueur de fil par défaut : du cadre au terminal

Modèles de terminaux courants : HX2.54, PH2.0, 2510, tête d'avion, etc.

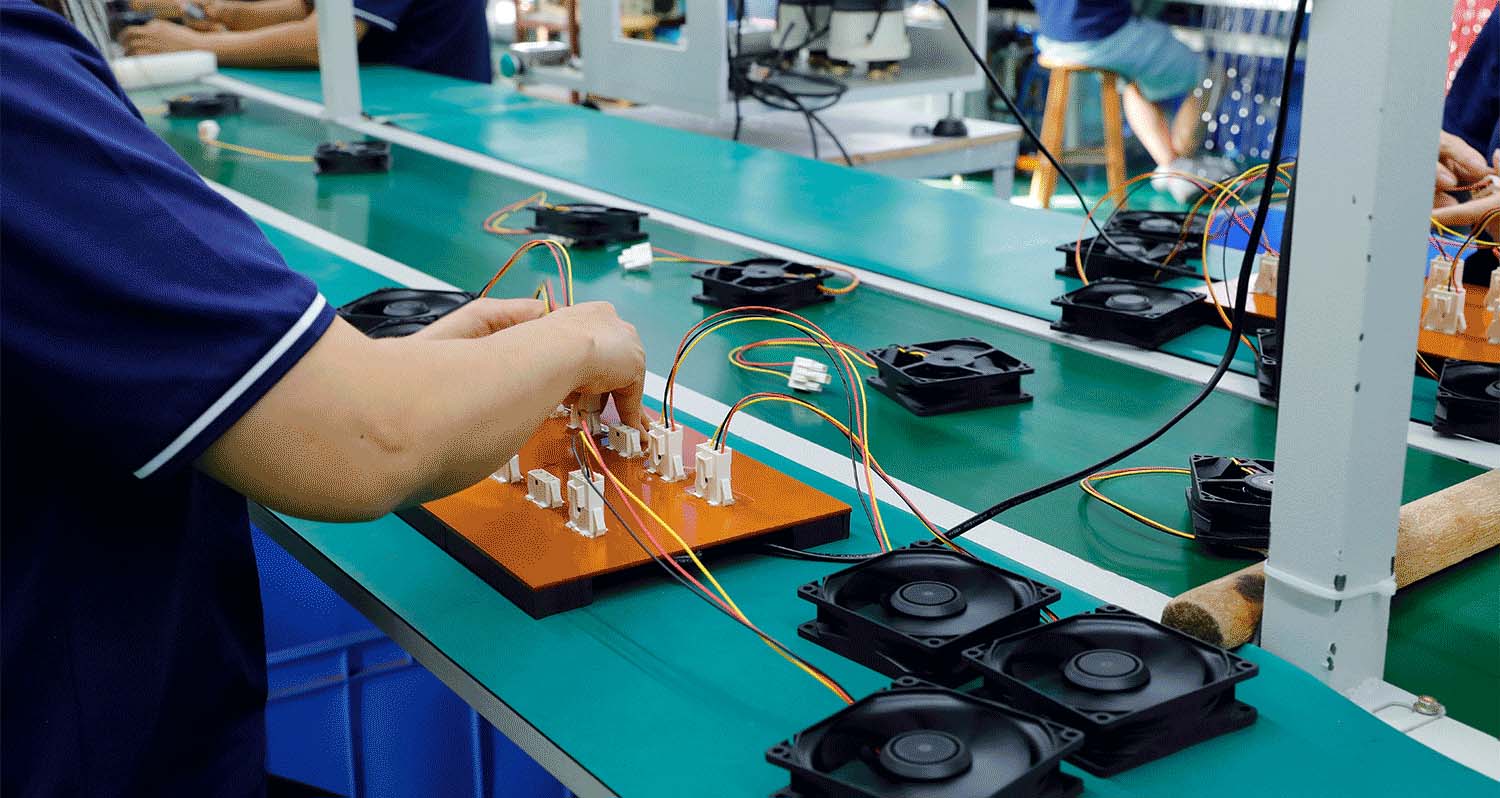

Processus ultérieur : vérification des échantillons et production en série

Une fois la sélection terminée, le fabricant fournira les spécifications du produit pour examen et enverra un échantillon pour test après confirmation. Une fois les tests réussis, vous pourrez passer à l'achat en série. Pour toute personnalisation spécifique (matériau du cadre, résistance aux explosions, protection contre la corrosion, adaptation à un environnement spécifique, etc.), il est recommandé de privilégier la coopération avec des usines disposant de compétences en conception de moules et en R&D de puces, comme Chungfo Electronics, qui peuvent répondre à vos besoins en matière de ventilateurs personnalisés de manière centralisée.

Si vous avez besoin de conseils pour la sélection des ventilateurs, de personnalisation des spécifications ou d'un exemple d'application, veuillez contacter le L'équipe technique de Chungfo Electronics , nous vous fournirons un soutien professionnel personnalisé !
