Un fil à trois fils Fan de DC Ce type de circuit est généralement conçu pour fournir alimentation et contrôle fonctionnel avec un minimum de câblage. Il est essentiel de connaître le rôle de chaque fil, de comprendre les conventions de couleur courantes et de réaliser un câblage correct pour garantir la sécurité de l'appareil et la longévité du ventilateur. Ce document explique la définition des fils, les méthodes de câblage pratiques, l'utilisation de la modulation de largeur d'impulsion (PWM) pour le contrôle de la vitesse et l'affichage du tachymètre, les différences de couleur entre les fabricants et des conseils de sécurité pour vous aider à éviter les erreurs lors de l'installation ou du remplacement.

Définitions de base et couleurs typiques

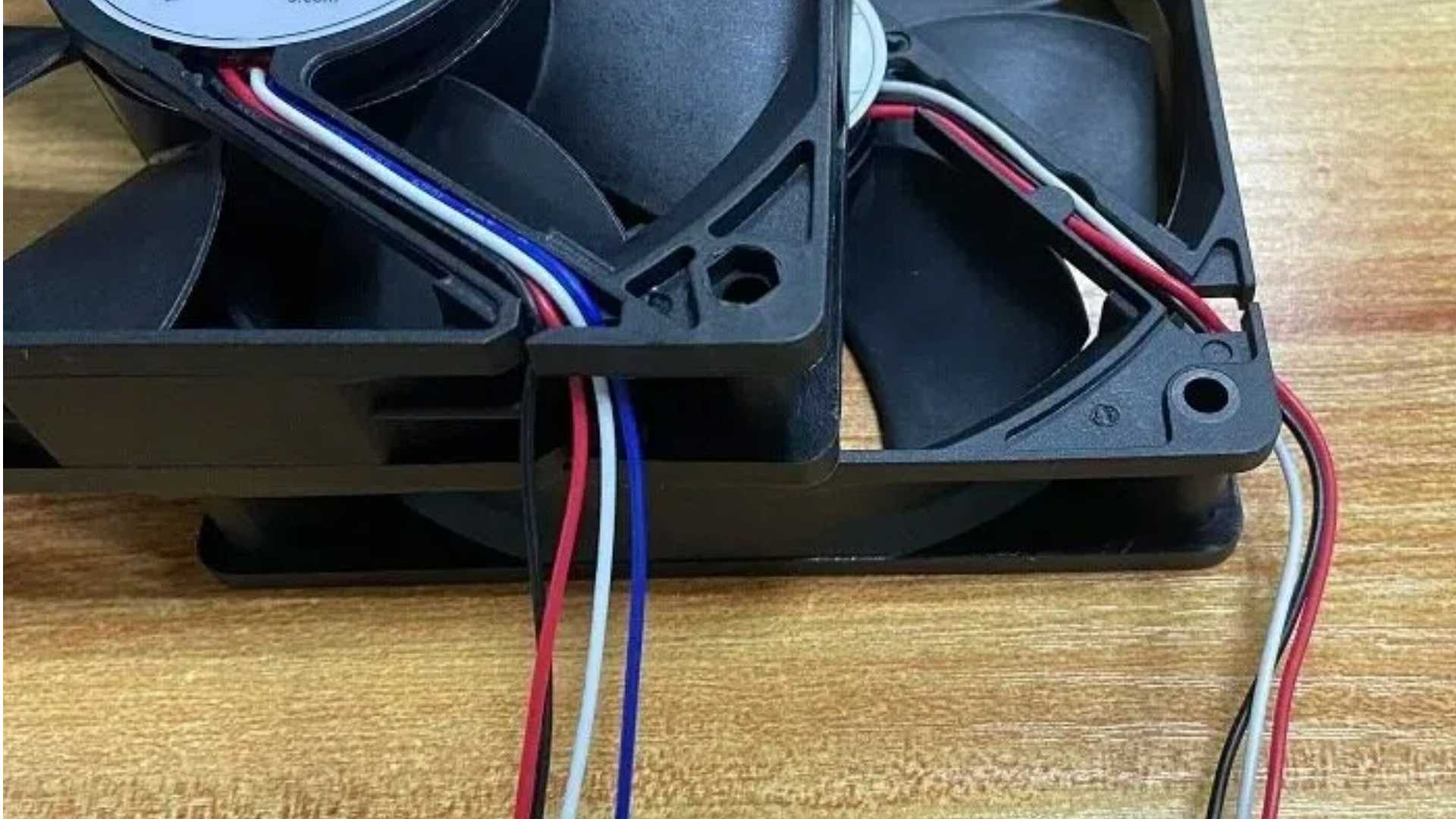

Dans la plupart des ventilateurs de boîtier PC et des ventilateurs CC à usage général, les trois fils ont généralement des fonctions distinctes. Deux sont des fils d'alimentation (un positif et un négatif) et le troisième est un fil de signal fonctionnel utilisé pour le contrôle ou le retour d'information de la vitesse. Les conventions de couleur courantes sont le rouge pour le positif (VCC), le noir pour le négatif (GND) et le jaune pour le fil de signal utilisé pour la sortie tachymétrique ou la commande PWM. Cependant, la couleur n'est pas une norme universelle. Certains fabricants utilisent des couleurs différentes pour des fonctions spécifiques. Par exemple, un fabricant peut utiliser le bleu pour la commande PWM et le jaune pour la sortie tachymétrique ou l'alarme. Par conséquent, consultez toujours la fiche technique du ventilateur ou la documentation du fabricant lorsque vous utilisez un modèle ou une marque différente.

Procédure de câblage (Guide pratique)

Avant le câblage, vérifiez que la tension d'alimentation correspond à la tension nominale du ventilateur et préparez les outils d'isolation appropriés. Connectez d'abord le fil noir à la masse du système ou de l'alimentation. Ensuite, connectez le fil rouge au pôle positif de l'alimentation, en assurant un contact étanche et en évitant les courts-circuits. Le troisième fil de signal doit être connecté au port de contrôle ou de surveillance. S'il est destiné à la régulation de vitesse par modulation de largeur d'impulsion (PWM), connectez-le à une sortie compatible PWM ; s'il est destiné à la mesure de la vitesse par tachymètre, connectez-le à une entrée capable de lire des signaux à collecteur ouvert ou des signaux carrés. Par exemple, si vous utilisez une carte de développement comme une Arduino, connectez le fil rouge à l'alimentation (VCC), le fil noir à la masse et le fil de signal à une sortie PWM ou à une entrée numérique capable de compter les impulsions. Après le câblage, mettez le ventilateur sous tension et vérifiez qu'il répond aux signaux de contrôle et qu'il émet des impulsions de vitesse de rotation correctes.

Principes de base du contrôle de vitesse PWM et du tachymètre

La commande PWM est l'une des méthodes les plus courantes pour réguler la vitesse d'un ventilateur à courant continu. Au lieu de faire varier la tension, la PWM modifie le rapport cyclique pour ajuster la puissance d'entrée moyenne du ventilateur et donc sa vitesse. Utilisez les fréquences et les rapports cycliques PWM dans les plages recommandées par la fiche technique du ventilateur afin d'éviter le bruit et l'usure prématurée. La rétroaction tachymétrique utilise généralement un capteur à effet Hall ou une sortie à collecteur ouvert, produisant une impulsion carrée à chaque tour ou à quelques tours. En mesurant la fréquence des impulsions, le contrôleur calcule la vitesse de rotation (tr/min). Ainsi, le fil de signal fournit ces impulsions et le contrôleur mesure l'intervalle de temps entre elles pour déterminer la vitesse instantanée.

Différences entre les fabricants et importance des fiches techniques

Les couleurs et les fonctions peuvent varier d'un fabricant à l'autre. Par exemple, certains fabricants peuvent utiliser le bleu pour la commande PWM et le jaune pour la surveillance du régime ou les alarmes. Les ventilateurs industriels peuvent intégrer des fonctions de signalisation supplémentaires, comme le retour d'information sur la température ou les alarmes de défaut ; des fonctionnalités moins courantes sur les ventilateurs pour PC grand public. Pour éviter d'endommager la carte mère, le contrôleur ou le ventilateur lui-même, consultez attentivement la fiche technique et le schéma de câblage du ventilateur avant tout branchement. En cas de doute sur la fiche technique, contactez le support technique du fabricant pour obtenir des précisions.

Erreurs courantes et conseils de dépannage

Une erreur fréquente consiste à supposer que le troisième fil est toujours une entrée PWM et à le connecter à une sortie incompatible, ce qui peut rendre le ventilateur inopérant ou l'endommager. Une autre erreur est de relier le fil du tachymètre à l'alimentation pour désactiver la commande, ce qui peut détruire les circuits de détection. Le dépannage doit commencer par une mise hors tension : vérifiez la continuité du câblage et les tensions à l'aide d'un multimètre. Si le ventilateur reçoit une alimentation correcte mais que sa vitesse ne change pas, vérifiez que le type de sortie du contrôleur correspond à celui attendu par le ventilateur (par exemple, drain ouvert ou push-pull). Si les relevés de régime sont erratiques, examinez la forme d'onde des impulsions ; l'ajout d'une résistance de rappel ou l'utilisation d'une entrée de capture compatible peut contribuer à stabiliser les mesures.

Pratiques de sécurité et recommandations finales

Coupez toujours l'alimentation et prenez les précautions antistatiques avant d'effectuer des travaux électriques. Évitez de laisser des conducteurs dénudés dans des endroits exposés aux contacts ou à l'abrasion, et utilisez de la gaine thermorétractable ou des colliers de serrage lorsque cela est nécessaire. Si vous n'êtes pas à l'aise avec la manipulation de câbles électriques ou si l'équipement est de grande valeur, confiez l'installation à un technicien qualifié. En cas de modification ou de remplacement, suivez les recommandations du fabricant et conservez la référence du ventilateur ainsi que sa fiche technique pour toute intervention ultérieure.
