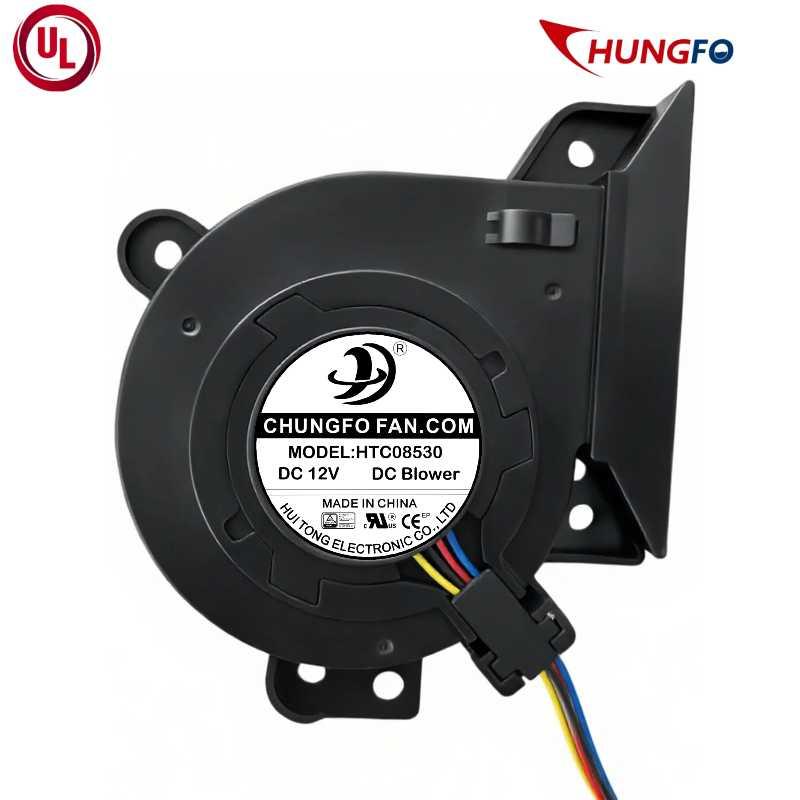

Le ventilateur soufflant CC EC 8530 est une solution de refroidissement centrifuge compacte conçue pour les équipements électroniques, les systèmes de commande, les alimentations électriques, les équipements industriels, les dispositifs médicaux et autres applications où l'espace est limité.
Article no.:
C08530Paiement:
T/T, L/C, Paypal, Western UnionOrigine du produit:
ChinaCouleur:
BlackPort dexpédition:
ShenzhenDélai de mise en œuvre：
20 working daysPoids：

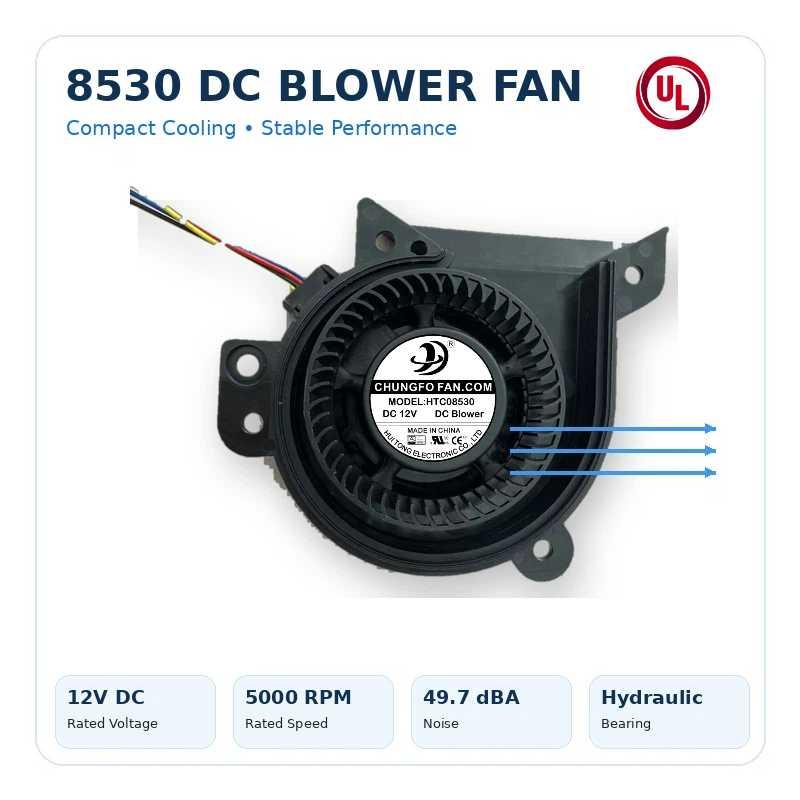

83g ±10%Fonctionnant en CC 12 V avec une vitesse nominale de 5000 tr/min ±10 %, ce ventilateur soufflant CC fournit un flux d'air stable et directionnel dans les équipements compacts. Sa construction en PBT + fibre de verre, son arbre en acier inoxydable et son système de palier hydraulique offrent une structure durable pour le refroidissement continu des équipements.
Avec un courant nominal de seulement 0,36 A ±15 %, une large plage de tension de fonctionnement de 7–13 V CC et un niveau sonore moyen de 49,7 dBA, le 8530 convient aux applications nécessitant un équilibre entre une installation compacte, un flux d'air fiable et un bruit de fonctionnement maîtrisé.
Caractéristiques principales
Conception compacte de ventilateur centrifuge
Le 8530 utilise une structure compacte de ventilateur centrifuge qui dirige l'air à travers la sortie latérale. Comparée aux ventilateurs axiaux conventionnels, cette configuration est particulièrement utile lorsque l'équipement nécessite un flux d'air directionnel ou lorsque l'espace d'installation disponible est limité.
Fonctionnement CC 12 V
Le ventilateur est conçu pour les systèmes CC 12 V et prend en charge une plage de tension de fonctionnement de 7–13 V CC. Sa tension de démarrage de 6 V offre une flexibilité pour les équipements basse tension et les systèmes de gestion de l'alimentation.
Vitesse nominale de 5000 tr/min
Avec une vitesse nominale de 5000 tr/min ±10 %, le 8530 est conçu pour fournir un fonctionnement stable à haute vitesse pour les applications de refroidissement compactes.
Bruit de fonctionnement maîtrisé
Le niveau sonore moyen est de 49,7 dBA dans les conditions de test spécifiées. Cela rend le ventilateur adapté aux équipements où les performances de refroidissement doivent être équilibrées avec les exigences acoustiques.
Système de palier hydraulique
Le système de palier hydraulique permet une rotation fluide et convient aux applications nécessitant un fonctionnement stable à long terme. Associé à un arbre en acier inoxydable et à des composants structurels en PBT + fibre de verre, le ventilateur est conçu pour un fonctionnement fiable dans les systèmes de refroidissement d'équipements.
Construction durable en PBT + fibre de verre
Le cadre et la roue utilisent tous deux un matériau PBT + fibre de verre. Cette combinaison de matériaux fournit une structure rigide et durable pour les applications exposées à un fonctionnement continu du moteur et à des températures de fonctionnement élevées.
Large plage de température de fonctionnement
Le 8530 prend en charge une plage de température de fonctionnement de -10 °C à +70 °C et une plage de température de stockage de -20 °C à +75 °C, permettant son intégration dans divers environnements électroniques et industriels.
Multiples fonctions de protection du moteur
Le moteur intègre une protection contre le blocage du rotor et une protection contre l'inversion de polarité. Selon les spécifications du produit, le moteur est conçu pour résister à une condition de blocage à la tension nominale pendant 72 heures sans incendie ni combustion, et le circuit peut supporter une connexion à polarité inversée sans dommage.
Spécifications du produit
Modèle : Ventilateur soufflant CC 8530
Tension nominale : CC 12 V
Courant nominal : 0,36 A ±15 %
Courant indiqué : 0,45 A
Courant de blocage : ≤2,4 A
Tension de démarrage : 6 V
Tension de fonctionnement : 7–13 V CC
Vitesse nominale : 5000 tr/min ±10 %
Débit d'air : À confirmer selon le rapport de test
Pression statique : À confirmer selon le rapport de test
Bruit :49,7 dBA AVG.
Sens de rotation Horaire, vu du côté de l'étiquette
Matériau du cadre :PBT + fibre de verre
Matériau de la turbine :PBT + fibre de verre
Arbre Acier inoxydable
Système de roulement :Palier hydraulique
Bande d'acier au silicium :H23
Fil conducteur :UL10368 24AWG
Poids net :83 g ±10 %
Température de fonctionnement :-10 °C à +70 °C
Température de stockage :-20 °C à +75 °C
Humidité de fonctionnement :10 %–80 % HR
Humidité de stockage :10 %–80 % HR
Résistance d'isolement :≥10 MΩ à 500 VCC
Isolation :Classe Classe B, 135 °C
Protection et fiabilité
Le ventilateur soufflant CC 8530 est fabriqué avec plusieurs mesures de protection et de contrôle qualité pour une intégration fiable dans les équipements commerciaux et industriels.
Le moteur est testé pour la protection contre le rotor bloqué et la protection contre l'inversion de polarité. La spécification du produit exige également que le moteur résiste à un test de chute de 30 cm dans des conditions d'emballage minimales.
Pour la sécurité électrique, la résistance d'isolement entre le cadre et le fil conducteur est spécifiée à un minimum de 10 MΩ sous 500 VCC, avec une isolation de classe B nominale à 135 °C.
Ces caractéristiques rendent le 8530 adapté aux équipements OEM où un fonctionnement stable, une protection électrique et une constance de production sont importants.
Applications typiques
Le ventilateur soufflant CC 8530 peut être intégré dans des équipements compacts nécessitant un flux d'air de refroidissement directionnel.
Refroidissement des composants électroniques et des circuits imprimés
La structure centrifuge compacte peut être utilisée pour diriger l'air de refroidissement vers les circuits imprimés, les processeurs, les composants d'alimentation et d'autres composants électroniques générant de la chaleur.
Équipements de contrôle industriel
Le 8530 peut être intégré dans des armoires de commande, des contrôleurs industriels, des équipements d'automatisation et des systèmes électriques compacts nécessitant un refroidissement localisé.
Alimentations électriques et onduleurs
Les alimentations compactes, les convertisseurs et les équipements inverseurs peuvent nécessiter un flux d'air forcé autour des composants électroniques générant de la chaleur. La configuration 12 V CC permet d'intégrer le ventilateur dans des systèmes internes de refroidissement basse tension.
Imprimantes 3D
Les petits ventilateurs sont couramment utilisés dans les équipements d'impression 3D pour le refroidissement électronique, le flux d'air localisé et la gestion thermique. Le format centrifuge compact convient aux équipements fermés où l'espace d'installation est limité.
Équipements médicaux et de laboratoire
Le 8530 peut être envisagé pour le refroidissement des modules électroniques, des cartes de contrôle et des composants internes des équipements de laboratoire et médicaux où une taille compacte et un bruit de fonctionnement contrôlé sont importants.
Équipements de communication et réseau
Les équipements de communication compacts, les boîtiers électroniques et les dispositifs réseau peuvent nécessiter un flux d'air forcé autour des composants électroniques internes. La sortie directionnelle d'un ventilateur centrifuge peut aider à acheminer l'air vers des sources de chaleur spécifiques.
Pourquoi choisir un ventilateur CC plutôt qu'un ventilateur axial conventionnel ?
Les ventilateurs axiaux déplacent généralement l'air le long du même axe que la roue, tandis que les ventilateurs centrifuges aspirent l'air dans la roue et l'évacuent dans une direction différente.
Pour les équipements avec un espace d'installation limité, des conduits d'air, des sources de chaleur localisées ou des exigences de refroidissement directionnel, un ventilateur centrifuge peut offrir une plus grande flexibilité dans l'acheminement du flux d'air.
Le 8530 est donc particulièrement adapté aux équipements compacts où le ventilateur ne peut pas simplement être installé directement devant la cible de refroidissement.
Ingénierie et personnalisation OEM
En tant que fabricant professionnel de ventilateurs de refroidissement, Chungfo Fan fournit des solutions de refroidissement OEM et personnalisées pour répondre aux différentes exigences des équipements.
À propos de nous

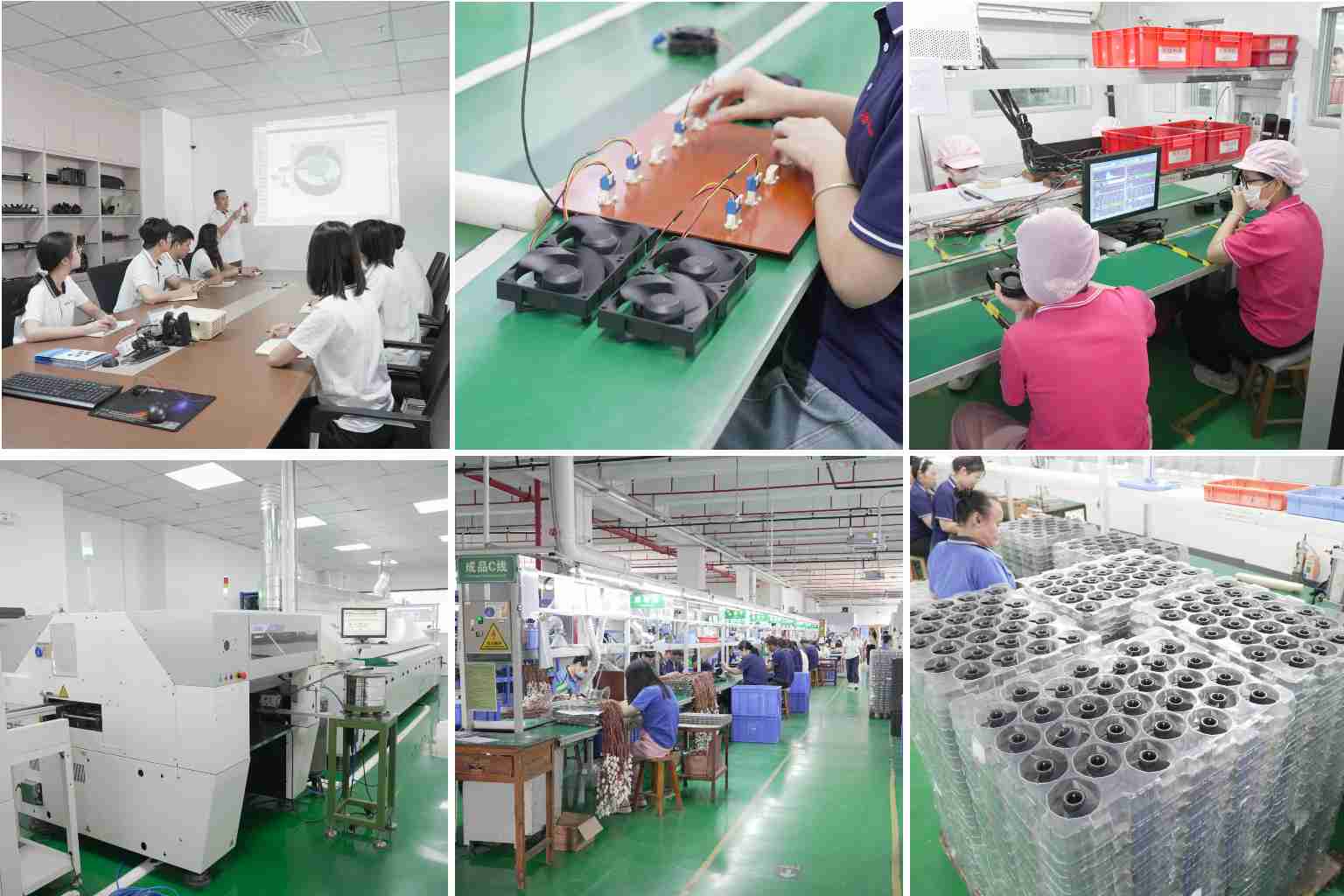

Guangdong Chungfo Electronic Technology Co., Ltd. dispose d'un certain nombre de personnels de gestion et de techniciens hautement qualifiés.
Nous appliquons strictement le système de gestion de la qualité IS09001 et disposons d'équipements de test complets, tels qu'un manomètre de soufflerie, un testeur de température et d'humidité constantes, un testeur RoHS, un testeur de brouillard salin, un gaussmètre, un testeur de bruit, etc.
Selon les besoins des clients, nous pouvons concevoir et fabriquer des produits qui les satisfont.
Nos produits sont largement utilisés dans les appareils électroménagers, les équipements de ventilation, les équipements médicaux et de communication, les équipements sportifs et d'autres industries.
Les produits ont obtenu de nombreuses certifications de sécurité telles que CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH, etc.
Nous avons coopéré avec de nombreuses entreprises renommées nationales et internationales, telles que Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi, etc.
FAQ
Quelle tension utilise le ventilateur soufflant CC 8530 ?
Le 8530 est conçu pour un fonctionnement en CC 12 V, avec une plage de tension de fonctionnement de 7 à 13 V CC.
Quelle est la vitesse nominale du ventilateur soufflant 8530 ?
La vitesse nominale est de 5000 tr/min ±10 %.
Quel est le niveau sonore du 8530 ?
Le niveau sonore moyen est de 49,7 dBA dans les conditions de test spécifiées.
Quel type de roulement utilise le 8530 ?
Le 8530 utilise un système de roulement hydraulique.
Le 8530 peut-il être utilisé pour le refroidissement des PCB ?
Oui. Sa structure centrifuge compacte convient pour diriger le flux d'air de refroidissement vers les PCB et autres composants électroniques générant de la chaleur.
Ce ventilateur soufflant peut-il être personnalisé ?
Oui. Chungfo Fan prend en charge les projets de ventilateurs de refroidissement OEM et personnalisés, notamment les spécifications électriques, le câblage, les connecteurs, la structure et les exigences spécifiques à l'application.
Quelle est la plage de température de fonctionnement ?
La plage de température de fonctionnement spécifiée est de -10 °C à +70 °C.
Le 8530 dispose-t-il d'une protection contre l'inversion de polarité ?
Oui. La spécification indique que le circuit du moteur peut supporter une connexion inversée des polarités positive et négative sans dommage.
Le 8530 dispose-t-il d'une protection contre le blocage du rotor ?
Oui. La spécification indique que le moteur peut supporter une condition de blocage sous tension nominale pendant 72 heures sans incendie ni brûlure.
Demander un échantillon du ventilateur soufflant CC 8530
Vous recherchez un ventilateur soufflant compact 12 V CC pour votre prochain projet de refroidissement d’équipement ?
Envoyez-nous votre tension requise, votre débit d’air, votre pression statique, votre espace d’installation et vos conditions d’application. Chungfo Fan peut vous aider à évaluer la configuration de soufflerie appropriée et à fournir des solutions de refroidissement OEM pour votre équipement.
