Prologue : Un dialogue technique à travers l'Eurasie

Dans le secteur des équipements de cuisine professionnelle, les entreprises allemandes sont réputées pour leur précision, leur rigueur et leur organisation. HOBART GmbH (un pseudonyme utilisé pour préserver la confidentialité des clients, bien que son modèle économique soit parfaitement conforme à la réalité), située en Bavière, en est un parfait exemple. L'entreprise n'est pas un simple fabricant de lave-vaisselle ; elle se positionne comme un expert en solutions système pour la phase de lavage des cuisines professionnelles. Sa philosophie : garantir à ses clients une expérience de lavage efficace, hygiénique, économique et sans souci grâce à l'intégration d'équipements de qualité, de produits chimiques spécialisés, de services numériques et de modèles commerciaux flexibles.

En 2023, lors de la modernisation de ses lave-vaisselle professionnels nouvelle génération, l'équipe R&D de HOBART s'est heurtée à un problème technique récurrent : la dissipation de la chaleur et l'étanchéité dans l'environnement à haute température et forte humidité de la chambre de lavage. Les ventilateurs axiaux traditionnels, fonctionnant en continu dans des conditions extrêmes dépassant les 60 °C avec une humidité relative proche de la saturation, subissaient fréquemment des grippages de roulement, des courts-circuits d'enroulement ou des chutes brutales de débit d'air après seulement 3 000 heures de fonctionnement. Ces problèmes entraînaient non seulement des arrêts de production et une baisse de l'efficacité de lavage, mais pouvaient également endommager les modules de commande électroniques essentiels en raison d'une mauvaise dissipation de la chaleur, compromettant ainsi l'engagement de l'« Expert en solutions système » en faveur de l'« efficacité et de la tranquillité d'esprit » pour ses clients.

Ainsi débuta une recherche d'approvisionnement mondiale à travers l'Eurasie. Les équipes d'approvisionnement et techniques de HOBART, s'appuyant sur des normes allemandes rigoureuses, ont sélectionné des partenaires dans le monde entier. Leur choix s'est finalement porté sur China Chungfo Fan, située dans le delta de la rivière des Perles en Chine. Après trois séries d'audits sur site, des tests de référence en laboratoire et trois mois consécutifs de vérification de la fiabilité, HOBART a décidé d'adopter le ventilateur Crossflow EC 30290 comme système de refroidissement standard pour l'ensemble de sa gamme de lave-vaisselle professionnels, et a signé un accord-cadre de cinq ans.

Cet article documentera en détail ce cas exemplaire de collaboration sino-allemande dans le secteur manufacturier, selon six dimensions : l’origine de la coopération, les caractéristiques du produit, les capacités de la ligne de production, les raisons du choix, les épisodes et les solutions, et la création de valeur.

Chapitre 1 : Décrypter le besoin – La logique rigoureuse d’un « expert en solutions système » allemand

Pour comprendre pourquoi HOBART a finalement choisi Chungfo, il faut d'abord saisir son modèle commercial unique.

La clientèle de HOBART comprend de grandes cuisines centrales d'hôtels, des chaînes de restaurants, des cantines scolaires, des services de restauration hospitalière, et bien plus encore. Pour ces clients, chaque minute d'arrêt d'un lave-vaisselle représente des centaines de vaisselles immobilisées, risquant de perturber l'ensemble de la chaîne de restauration. C'est pourquoi le positionnement de HOBART en tant qu'« expert en solutions système » n'est pas qu'un slogan, mais un engagement concret reposant sur quatre piliers :

Matériel de qualité : Le lave-vaisselle lui-même doit avoir une durée de vie de qualité commerciale (plus de 10 ans) avec une conception tolérante aux pannes pour les composants clés.

Produits chimiques spécialisés : Fourniture de détergents et d’agents de rinçage à faible mousse, haute efficacité et respectueux de l’environnement.

Services numériques : surveillance en temps réel de la température de l’eau, de la concentration de détergent et de l’état des équipements via des capteurs IoT, permettant une détection précoce des pannes.

Modèles commerciaux flexibles : Offrant diverses options telles que la location, le paiement au lavage et des forfaits de service complet, permettant aux clients de se concentrer sur leur activité principale de restauration.

Dans ce système d'entreprise en boucle fermée, la fiabilité de chaque sous-système est cruciale. Le ventilateur de refroidissement du boîtier de commande électronique du lave-vaisselle peut paraître insignifiant, mais il détermine directement la durée de vie de la carte mère de commande numérique, de l'onduleur et des modules d'alimentation. La fiche technique de HOBART définit cinq exigences strictes pour ce ventilateur :

Résistance aux hautes températures : Plage de températures ambiantes de fonctionnement de -10 °C à +70 °C, avec un fonctionnement continu à 65 °C pendant 20 000 heures sans défaillance.

Étanchéité et résistance à l'humidité : Doit atteindre au moins l'indice de protection IP54, résistant à la pénétration de vapeur à haute température à l'intérieur du lave-vaisselle.

Débit d'air élevé et faible bruit : débit d'air ≥ 200 CFM, avec un bruit contrôlé en dessous de 50 dB(A) pour une utilisation adaptée aux cuisines ouvertes.

Efficacité énergétique et contrôle de la vitesse : Prise en charge du contrôle de vitesse 0-10 V ou PWM, compatibilité avec les moteurs EC et efficacité énergétique globale conforme aux directives ERP de l’UE.

Durée de vie et garantie : Durée de vie nominale ≥ 50 000 heures, avec une période de garantie d'au moins 3 ans.

Avant d'évaluer Chungfo, HOBART avait testé des ventilateurs de trois marques européennes et de deux marques asiatiques. Les marques européennes atteignaient les performances escomptées, mais étaient extrêmement chères, avec des délais de livraison pouvant atteindre 12 semaines ; les marques asiatiques présentaient des prix plus avantageux, mais échouaient généralement aux tests d'étanchéité à haute température et forte humidité. C'est alors qu'ils ont découvert le ventilateur Chungfo Crossflow EC 30290.

Chapitre 2 : Produit principal – Décryptage technique du ventilateur EC à flux transversal 30290

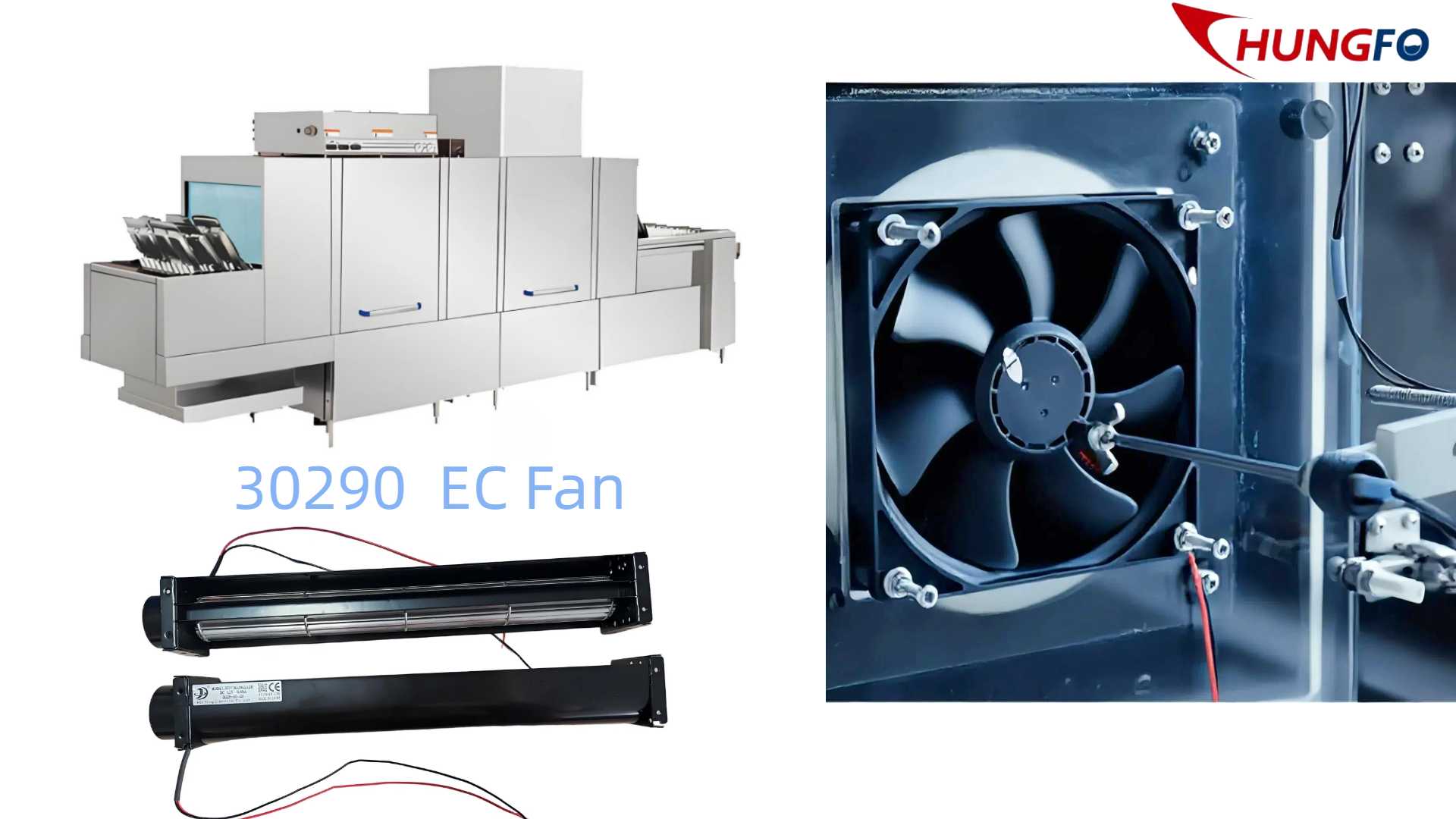

Le ventilateur à flux transversal 30290 EC est un produit phare développé par China Chungfo Fan pour les environnements à haute température et forte humidité, tels que les lave-vaisselle industriels, les étuves à vapeur et les fours à micro-ondes industriels. Son nom, « 30290 », indique un rotor de 30 mm de diamètre et 290 mm de longueur, tandis que « EC » signifie qu'il est équipé d'un moteur CC sans balais à rotor externe haute performance.

I. Pourquoi un ventilateur à flux transversal ?

Les lave-vaisselle commerciaux traditionnels utilisent principalement des ventilateurs axiaux ou centrifuges. Ventilateurs axiaux Malgré un débit d'air élevé, ils présentent une faible pression statique et peuvent créer des vortex locaux lorsque l'air entre en contact direct avec la carte de contrôle. Les ventilateurs centrifuges offrent une pression élevée, mais sont encombrants et bruyants. Ventilateur à flux transversal Ce système présente des avantages uniques : l’air traverse la turbine par deux passages radiaux, formant un rideau d’air laminaire plat, uniforme et de longue portée. Ce rideau est idéal pour une installation dans le compartiment étroit de la carte électronique située sur le dessus du lave-vaisselle, assurant un refroidissement uniforme sur toute la longueur de cette carte, sans zones mortes.

Après des tests comparatifs, l'ingénieur R&D de HOBART a constaté : « Le ventilateur à flux transversal 30290 de Chungfo a réduit l'écart de température à l'intérieur de l'armoire de commande de ±8 °C à ±2 °C. Il s'agit d'une amélioration révolutionnaire pour la durée de vie des condensateurs électrolytiques et des modules IGBT. »

II. Efficacité énergétique et intelligence du moteur EC

Le moteur EC (moteur CC sans balais à commutation électronique) de ce ventilateur intègre une puce de contrôle intelligente, permettant une économie d'énergie de 40 à 60 % par rapport aux moteurs CA traditionnels. Le système de service numérique HOBART ajuste directement la vitesse du ventilateur via des signaux PWM, modulant dynamiquement le flux d'air de refroidissement en fonction de la charge du lave-vaisselle (volume de lavage, température de l'eau, température ambiante). Par exemple, en mode veille nocturne, le ventilateur fonctionne silencieusement à 20 % de sa vitesse maximale, maintenant une pression positive pour empêcher la poussière de pénétrer ; pendant les heures de pointe, il fonctionne à pleine vitesse afin d'éviter toute surchauffe du système de contrôle électronique.

III. Percée dans la technologie des ventilateurs de refroidissement étanches

C’est ce qui a le plus impressionné l’équipe HOBART. Chungfo détient jusqu’à 12 brevets de modèles d’utilité dans le domaine des ventilateurs de refroidissement étanches. Le ventilateur EC à flux croisé 30290 est doté d’une triple structure étanche :

Enrobage du stator : L’ensemble de la bobine du stator est entièrement scellé avec une résine époxy à haute conductivité thermique, empêchant ainsi l’humidité d’entrer en contact avec les enroulements.

Joint d'étanchéité à labyrinthe pour arbre : Trois rainures labyrinthiques sinueuses sont conçues entre l'arbre rotatif et le logement du palier, associées à une graisse lubrifiante de qualité alimentaire, empêchant les infiltrations d'eau même sous un jet d'eau à haute pression.

Orifices de drainage et rainures de guidage : Les orifices de drainage sont situés au bas du boîtier, permettant ainsi à toute condensation accidentelle de s’écouler rapidement sans s’accumuler à l’intérieur du moteur.

Testé par un laboratoire tiers (Rapport n° : CF-WT-30290-2309), après 1 000 heures de fonctionnement continu dans un environnement de vapeur à 70 °C, la résistance d'isolation du ventilateur est restée supérieure à 100 MΩ, atteignant un indice de protection IP56 (niveau de poussière 5, niveau d'eau 6), dépassant largement l'exigence IP54 de HOBART.

IV. Données mesurées

Paramètre : Ventilateur à flux transversal EC 30290 HOBART - Exigences moyennes du secteur

Débit d'air maximal : 235 CFM ≥ 200 CFM 180 CFM

Pression statique maximale : 12 mmH₂O ≥ 10 mmH₂O 8 mmH₂O

Niveau sonore : 48 dB(A) à 1 m ≤ 50 dB(A) 55 dB(A)

Température de fonctionnement maximale : 75 °C 70 °C 60 °C

Indice de protection : IP56 IP54 IP44

Durée de vie prévue : 60 000 heures, 50 000 heures, 30 000 heures

C’est cette performance dépassant les attentes qui a conduit HOBART à intégrer de manière décisive le ventilateur EC à flux transversal 30290 dans sa nomenclature globale (BOM).

Chapitre 3 : L'épine dorsale du système – La chaîne de production de grands ventilateurs industriels de China Chungfo

Après sa deuxième visite à l'usine de Chungfo, le directeur des achats de HOBART a écrit dans un rapport interne : « Nous ne sommes pas face à une chaîne de montage de ventilateurs ; nous sommes face à un système de fabrication de précision conçu pour une fiabilité extrême. »

Fondée en 2004, China Chungfo Fan se consacre exclusivement à la technologie des ventilateurs depuis 20 ans. Pour gérer la production en série et de haute qualité de grands ventilateurs industriels comme le Ventilateur EC à flux transversal 30290 (Longueur : 290 mm, diamètre du rotor : 30 mm – une grande taille dans la catégorie des ventilateurs à flux transversal moyen), Chungfo a investi dans la construction d’une « ligne de production intelligente dédiée aux ventilateurs à flux transversal ». Voici les principales caractéristiques de cette ligne :

I. Atelier de bobinage et d'insertion entièrement automatisé

Le stator du moteur d'un ventilateur à flux transversal nécessite un bobinage avec un fil de cuivre extrêmement fin. Chungfo a utilisé des machines de bobinage entièrement automatiques de NITTOKU (Japon), garantissant une précision du diamètre du fil de ±0,002 mm et une erreur de spire inférieure à 0,5 %. Comparée au bobinage manuel, l'automatisation élimine non seulement les risques de court-circuit entre spires liés à la fatigue des opérateurs, mais assure également une homogénéité de plus de 99,5 % de la résistance et de l'inductance du cuivre sur l'ensemble des moteurs. HOBART a analysé les paramètres moteurs de trois lots consécutifs, soit un total de 300 ventilateurs, et a constaté un coefficient de variation (CV) de seulement 1,2 %, bien inférieur à la moyenne du secteur (5 %).

II. Équilibrage dynamique en ligne pour les roues moulées par injection

La turbine d'un ventilateur à flux transversal est composée de dizaines de pales formées par moulage par injection. Chungfo utilise des presses à injecter ARBURG (Allemagne) et a développé en interne des systèmes de contrôle de la pression dans le moule afin de garantir une densité uniforme pour chaque pale. Plus important encore, chaque turbine est testée sur une machine d'équilibrage dynamique à double plan avant assemblage. Le ventilateur à flux transversal 30290 atteint un degré d'équilibrage dynamique G2.5 (norme ISO 1940), avec un balourd résiduel inférieur à 0,03 g·mm. Cela signifie que l'amplitude des vibrations est inférieure à 0,02 mm lorsque le ventilateur tourne à haute vitesse (3 000 tr/min), assurant ainsi un fonctionnement silencieux et durable du lave-vaisselle.

III. Banc d'essai moteur CE à fonctions complètes

Après assemblage final, chaque ventilateur EC à flux transversal 30290 doit passer par une ligne de test automatisée de 36 mètres de long. Les tests comprennent :

Test de rigidité diélectrique (1500 V CA, courant de fuite < 0,5 mA pendant 5 secondes)

Test de résistance d'isolement (500 V CC, >100 MΩ)

Test de puissance et de courant (à ±10 % de la tension nominale)

Test de réponse en vitesse PWM (cycle de service 0-100 %, erreur de linéarité <2%)

Test d'étanchéité (simulation des conditions IP56, pulvérisation d'eau pendant 10 minutes)

Test de vieillissement à haute température (fonctionnement continu à 75 °C pendant 72 heures)

Toutes les données de test sont automatiquement téléchargées sur le système MES, générant une étiquette avec un code QR unique. Les ingénieurs de HOBART peuvent scanner ce code QR sur n'importe quel ventilateur pour retracer sa date de production, son opérateur, ses courbes de test et même le fournisseur du lot de fil émaillé utilisé.

IV. Propreté et contrôle des décharges électrostatiques

Compte tenu de la sensibilité des cartes de commande électroniques à la poussière et à l'électricité statique, l'atelier d'assemblage de ventilateurs à flux croisés de Chungfo est géré conformément à la norme ISO 14644-1, classe 8 (salle blanche de classe 100 000). De plus, un revêtement de sol antistatique ESD est installé dans toute la zone et les employés portent des bracelets antistatiques. Lors de l'audit initial de l'usine, l'auditeur qualité de HOBART a été surpris de constater que la propreté de l'atelier de Chungfo dépassait même celle des ateliers d'électronique médicale de certains de ses fournisseurs européens.

V. Capacité et flexibilité de commutation

Cette ligne dédiée peut produire 3 000 unités du ventilateur EC à flux transversal 30290 par jour. De plus, grâce à la conception modulaire des équipements Chungfo, le passage à d'autres tailles (par exemple, 25060, 35120) ne prend que 2 heures. HOBART bénéficie ainsi d'une grande flexibilité pour répondre aux fluctuations saisonnières des commandes : en haute saison, Chungfo peut convertir temporairement deux lignes de production classiques en mode ventilateur à flux transversal, atteignant une capacité journalière maximale de 6 000 unités.

Chapitre 4 : Le choix irremplaçable – Pourquoi China Chungfo Fan ?

Lors de la réunion finale d'évaluation avec HOBART, l'équipe de Chungfo s'est vu poser une question directe : « Il existe également d'excellents fabricants de ventilateurs en Europe. Quels sont, selon vous, vos principaux atouts ? » Les réponses apportées dans les cinq domaines suivants ont finalement permis de remporter le contrat de cinq ans.

I. Qualité du produit : De « Conforme aux normes » à « Dépasse les attentes »

Le système de gestion de la qualité de Chungfo est non seulement certifié ISO 9001:2015, mais a également établi une norme interne de « livraison zéro défaut » spécifiquement pour l'industrie des ventilateurs. Pour le ventilateur EC à flux tangentiel 30290, HOBART exigeait un MTBF (temps moyen entre les pannes) de 50 000 heures. L'objectif de conception de Chungfo était de 60 000 heures et, lors d'essais de type réels, 12 échantillons sélectionnés aléatoirement ont dépassé les 75 000 heures lors de tests de vieillissement accéléré. De plus, Chungfo effectue un contrôle à 100 % sur chaque unité à la sortie, contrairement à l'échantillonnage AQL standard de l'industrie. Ainsi, HOBART reçoit des ventilateurs ayant tous réussi les tests électriques, de bruit, de vibrations et d'étanchéité.

II. 20 ans d'expertise technique entièrement dédiée aux ventilateurs

Fondée en 2004, China Chungfo Fan bénéficie de 20 ans d'expérience. Durant ces 20 années, l'entreprise s'est consacrée exclusivement à une seule activité : les ventilateurs. Des premiers ventilateurs axiaux à courant alternatif aux ventilateurs à flux croisé à courant alternatif, en passant par les surpresseurs centrifuges et les turboventilateurs actuels, Chungfo a accumulé plus de 300 moules et plus de 100 brevets. L'avantage de cette spécialisation verticale ? Face à la demande de HOBART pour un environnement à 70 °C et à forte humidité, Chungfo n'est pas repartie de zéro. L'entreprise a puisé dans sa bibliothèque technologique une solution de « ventilateur stérilisateur haute température » développée en 2015 pour un client japonais du secteur médical et l'a adaptée en seulement trois semaines. Cette capacité de réutilisation technologique est un atout que ni les grandes entreprises généralistes ni les start-ups ne possèdent.

III. Forte proportion de personnel technique – Le moteur de l’innovation

Parmi les 450 employés de Chungfo, 118 personnes travaillent dans la recherche et le développement, soit plus de 26 %. Ce ratio est extrêmement rare dans le secteur manufacturier traditionnel. L'équipe comprend 3 docteurs (en mécanique des fluides, électrotechnique et science des matériaux), 12 titulaires de master et plusieurs dizaines d'ingénieurs seniors. L'équipe technique de HOBART a mené une étude comparative par simulation : les ingénieurs de Chungfo ont utilisé ANSYS Fluent pour optimiser le champ d'écoulement du ventilateur à flux transversal 30290, augmentant le débit d'air de 210 CFM à 235 CFM tout en réduisant le bruit de 2,5 dB(A). Cette optimisation a été entièrement réalisée par simulation numérique, sans aucun prototype physique, ce qui a permis de raccourcir le cycle de développement de 6 semaines.

IV. Expérience avérée au service de grandes marques mondiales

La liste des clients de Chungfo témoigne de la qualité de ses produits. Dans le secteur des cuisines professionnelles, Chungfo est un fournisseur de longue date du groupe ITW Food Equipment (propriétaire de marques telles que Hobart et Traulsen). Dans le domaine de l'automatisation industrielle, l'entreprise collabore étroitement avec Siemens pour la fourniture de ventilateurs de refroidissement de moteurs. Dans le secteur médical, elle fournit des ventilateurs sur mesure pour certains appareils d'imagerie de Philips. Enfin, dans le domaine de l'électroménager, Miele utilise les produits Chungfo.
