Dans le contexte de l’aggravation du changement climatique mondial et de la crise énergétique persistante, la transformation verte et bas carbone de l’industrie des appareils électroménagers est passée d’une recommandation politique à une nécessité incontournable du marché. En juillet 2026, le Programme des Nations Unies pour l’environnement et l’Agence internationale de l’énergie ont publié conjointement le dernier Rapport d’évaluation mondial sur le refroidissement efficace et l’action climatique. Le rapport a clairement indiqué qu’avec la généralisation des phénomènes météorologiques de températures extrêmement élevées dans le monde, la charge de fonctionnement et la consommation électrique des équipements de réfrigération domestiques ont fortement augmenté. Par conséquent, la transition des réfrigérants et l’amélioration de l’efficacité énergétique globale des systèmes sont devenues les sujets les plus urgents pour la chaîne d’approvisionnement mondiale des appareils électroménagers. Le même mois, la Commission européenne a officiellement mis en œuvre sa directive actualisée sur l’éco-conception des appareils électroménagers à ultra-faible consommation d’énergie, établissant des limitations sans précédent sur la consommation annuelle d’électricité, le bruit de fonctionnement et la recyclabilité globale des divers réfrigérateurs encastrables et réfrigérateurs grande capacité à plusieurs portes entrant sur le marché européen.

Dans cette vague de transformation industrielle mondiale, les réfrigérateurs domestiques ne sont plus de simples unités de stockage à basse température. Ils évoluent rapidement vers des volumes intérieurs plus importants, un contrôle précis de la température par zones, des architectures encastrables ultra-minces et un fonctionnement à très faible bruit. Cependant, un conflit technique naturel existe entre l’augmentation du volume intérieur et la réduction des dimensions extérieures. Les réfrigérateurs encastrables nécessitent de réduire au maximum l’espace réservé aux compartiments compresseurs et aux canaux de dissipation thermique. Cela entraîne directement une augmentation considérable de la résistance à l’air et une accumulation importante de chaleur dans la chambre de refroidissement. Les solutions traditionnelles de ventilation ne parviennent pas à fournir une pression d’air et un débit suffisants dans des espaces restreints, tout en générant un bruit aérodynamique intense lors des fonctionnements à forte charge, ce qui dégrade fortement l’expérience de vie domestique des consommateurs.

En tant que leader mondial dans la fabrication de ventilateurs de refroidissement et de soufflantes, China Chungfo Fan accorde une grande attention aux transformations technologiques et aux évolutions réglementaires du marché mondial des appareils électroménagers. S’appuyant sur plusieurs décennies d’expertise en dynamique des fluides et en fabrication de précision, China Chungfo Fan a mené une collaboration approfondie avec un géant mondial renommé de l’électroménager. En se concentrant sur les exigences fondamentales du ventilateur de refroidissement pour réfrigérateur, ventilateur de réfrigérateur 92 mm, et ventilateur de réfrigérateur à faible bruit, China Chungfo Fan a conçu une série de solutions révolutionnaires de gestion thermique. Cette étude de cas présente une analyse approfondie de la manière dont China Chungfo Fan a utilisé une conception innovante de la structure des pales de ventilateur et une optimisation de la sélection au niveau du système afin d’aider le client à résoudre des problèmes complexes de dissipation thermique et de réduction du bruit, réalisant ainsi des avancées majeures à la fois en performance technique et en volume des ventes.

Section I. Points techniques critiques et évolution industrielle du refroidissement moderne des réfrigérateurs

1.1 Défis de gestion thermique engendrés par les architectures de réfrigérateurs encastrables et à plusieurs portes

Ces dernières années, la demande des consommateurs en matière d’esthétique et d’efficacité spatiale a favorisé l’adoption généralisée des réfrigérateurs encastrables et ultra-minces à plusieurs portes. Pour obtenir une intégration parfaite et affleurante entre le corps du réfrigérateur et les meubles de cuisine, les canaux de dissipation thermique ont dû passer d’une dissipation latérale ou arrière traditionnelle à une dissipation inférieure centralisée ou à une convection forcée par fentes étroites.

Cette transformation structurelle entraîne des difficultés de gestion thermique particulièrement sévères. Premièrement, le volume interne du compartiment de refroidissement est réduit de près de quarante pour cent. Les compresseurs, cartes d’onduleur, condenseurs et conduites sont empilés densément, ce qui multiplie la résistance au passage de l’air. Deuxièmement, l’efficacité d’échange thermique du condenseur chute fortement dans les espaces restreints. Si la chaleur ne peut pas être évacuée dans un délai extrêmement court, la température ambiante à l’intérieur du compartiment du compresseur augmente rapidement. Cela déclenche non seulement fréquemment la protection contre la surchauffe du compresseur et fait grimper la consommation électrique, mais réduit également fortement la durée de vie opérationnelle des composants électroniques essentiels.

1.2 Contrôle strict du bruit, psychoacoustique et gestion spectrale de la BPF

Avec la tendance vers des espaces domestiques intégrés, les cuisines ouvertes et les agencements combinant salon et salle à manger sont devenus la norme. La sensibilité des consommateurs au bruit de fonctionnement des appareils a atteint un niveau sans précédent. Selon les dernières normes internationales de classification acoustique des appareils électroménagers, le bruit de fonctionnement nocturne des réfrigérateurs doit être maintenu en dessous de trente-deux décibels, certains produits encastrables haut de gamme exigeant un seuil extrêmement strict inférieur à trente décibels.

Le bruit d’un système de refroidissement de réfrigérateur provient principalement du bruit aérodynamique généré par la rotation du ventilateur et des vibrations mécaniques produites par les entraînements du moteur. Le bruit aérodynamique comprend un bruit tonal discret et un bruit turbulent à large bande. La fréquence fondamentale du bruit discret, appelée fréquence de passage des pales (BPF), est déterminée par la vitesse de rotation multipliée par le nombre de pales. Lorsqu’un ventilateur de refroidissement doit augmenter sa vitesse de rotation pour maintenir le débit d’air dans des conditions de forte résistance, le bruit de turbulence provoqué par la découpe de l’air par les pales et les harmoniques BPF augmentent de manière exponentielle. Ainsi, atteindre un fonctionnement ultra-silencieux tout en maintenant une pression statique élevée et un débit d’air important constitue une référence essentielle pour évaluer les capacités d’ingénierie des fabricants de ventilateurs.

1.3 Adaptabilité environnementale particulière des unités de ventilation pour réfrigérateurs

Contrairement aux conditions de fonctionnement sèches présentes à l’intérieur des serveurs standards ou des boîtiers d’ordinateurs, les conditions environnementales à l’intérieur des armoires de réfrigérateurs et des compartiments de refroidissement sont remarquablement complexes et difficiles. D’une part, l’alternance de fonctionnement entre évaporateurs et condenseurs entraîne une forte humidité fréquente, l’évaporation de condensats et la formation de givre dans les canaux d’air. D’autre part, les compartiments de refroidissement inférieurs accumulent naturellement de la poussière, des débris et des vapeurs d’huile sur de longues périodes.

Cela exige qu’un ventilateur de réfrigérateur possède une excellente résistance à l’humidité et une protection supérieure contre la poussière dans ses canaux d’air. La classe d’isolation du moteur et le système de lubrification des roulements doivent supporter un fonctionnement continu sans interruption pendant une durée de vie dépassant dix ans. Dans de telles conditions de travail, les ventilateurs universels classiques sont très sensibles au dessèchement de la graisse des roulements, aux courts-circuits du moteur ou aux vibrations importantes causées par les déséquilibres dus à l’accumulation de poussière sur les pales, et ne peuvent pas répondre aux engagements de qualité liés aux garanties à long terme des réfrigérateurs domestiques.

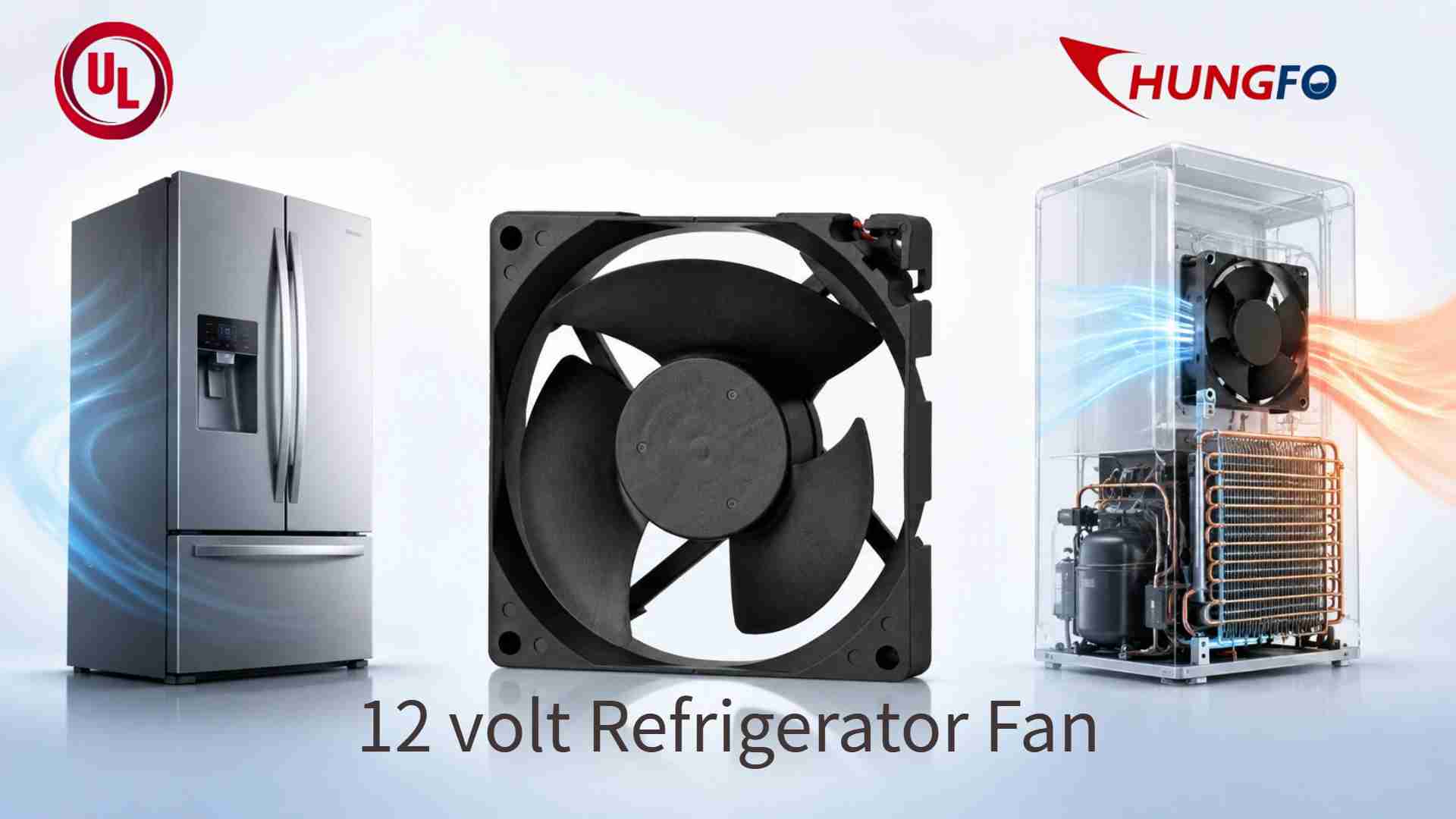

Section II. Repousser les limites traditionnelles : recherche et développement innovants et conception des pales du ventilateur dédié 9232

Au cours de la phase initiale de collaboration avec le client, l’équipe d’ingénierie de China Chungfo Fan a réalisé une évaluation complète du système thermique existant du réfrigérateur du client. La principale difficulté rencontrée par le client était que son nouveau modèle de réfrigérateur à fort volume interne ne parvenait pas à atteindre les objectifs prédéfinis de dissipation thermique du condenseur lors des essais en environnement à haute température et forte humidité. Cela a entraîné un fonctionnement prolongé du compresseur en état de surcharge, provoquant une consommation électrique excessive et un bruit d’air perceptible.

Pour répondre à ce problème, l’équipe de recherche et développement de China Chungfo Fan a introduit un produit de spécification 9225 profondément personnalisé pour les scénarios de dissipation thermique des réfrigérateurs, avec une longueur de côté de quatre-vingt-douze millimètres et une épaisseur de vingt-cinq millimètres.

2.1 Dynamique des fluides tridimensionnelle CFD et géométrie des profils aérodynamiques

Les ventilateurs standard de quatre-vingt-douze millimètres à usage général utilisent principalement des pales plates simples ou courbées de manière conventionnelle. Bien que ces conceptions fonctionnent correctement dans des champs d'air libre, une séparation de l'air se produit facilement sur les surfaces des pales lorsqu'elles fonctionnent sous la forte résistance à l'air des fentes étroites de réfrigérateur, générant une turbulence inutile importante ainsi qu'un bruit haute fréquence intense.

Les experts en dynamique des fluides de China Chungfo Fan ont utilisé un logiciel de dynamique des fluides numérique tridimensionnelle pour effectuer des milliers d'optimisations par simulation sur la structure de pale 9232, créant une géométrie de pale unique combinant une arche courbée en trois dimensions avec un profil aérodynamique à flèche avant.

Cette conception unique de pale offre plusieurs avantages significatifs : Premièrement, le bord d'attaque de la pale intègre une courbure bionique en forme de faucille capable de pénétrer en douceur dans le flux d'air entrant comme une lame coupant du beurre, réduisant considérablement le bruit d'impact de coupe d'air à l'admission. Deuxièmement, la courbure du profil aérodynamique de la section transversale de la pale subit une optimisation en gradient non linéaire de la base jusqu'à l'extrémité, empêchant efficacement la séparation du flux d'air le long de la partie médiane de la pale et garantissant que l'air conserve un écoulement de couche limite attachée sur la surface de la pale. Troisièmement, de mini-ailerons anti-tourbillon sont ajoutés aux extrémités extérieures des pales, supprimant les tourbillons de fuite d'extrémité et convertissant la majorité de l'énergie cinétique en pression statique axiale, améliorant ainsi la capacité du ventilateur à surmonter une forte impédance du système.

2.2 Topologie avancée du pilote : commande sinusoïdale FOC contre onde carrée

Afin de créer un véritable ventilateur de réfrigérateur à faible bruit, China Chungfo Fan a exécuté une série complète de processus d'ingénierie de réduction du bruit au niveau du système sur le modèle 9225.

Concernant la technologie d'entraînement du moteur, les schémas traditionnels d'entraînement à onde carrée à commutation dure ont été abandonnés au profit d'une mise à niveau complète vers des puces pilotes de moteur CC sans balais à onde sinusoïdale Field Oriented Control (FOC). L'entraînement par onde carrée provoque des transitions brusques de courant lors des phases de commutation, déclenchant des ondulations de couple haute fréquence et un bourdonnement électromagnétique du stator du moteur. L'entraînement sinusoïdal FOC garantit que les courants de phase présentent une courbe sinusoïdale régulière, éliminant les bruits de résonance électromagnétique et les pulsations de couple causés par des changements soudains du champ magnétique.

En outre, le cadre extérieur a été conçu avec une structure à double fonction d'absorption sonore et d'amortissement des vibrations. La paroi intérieure du cadre a subi une optimisation aérodynamique de précision afin de réduire le frottement de cisaillement de l'air à la sortie. Les tampons de montage en caoutchouc des quatre coins ont été formulés à partir d'un composé de silicone spécialisé capable d'absorber les vibrations haute fréquence du moteur et de couper les chemins de transmission des vibrations vers le boîtier métallique du réfrigérateur.

2.3 Durabilité environnementale et ingénierie des matériaux polymères

Pour contrer les défis liés à l'humidité et à la poussière dans les compartiments de réfrigérateur, le ventilateur de réfrigérateur China Chungfo Fan 9232 de 92 mm a adopté intégralement des procédés de protection moteur haut de gamme et une sélection avancée des matériaux.

Les pales de la roue ont été moulées en utilisant trente pour cent de polybutylène téréphtalate (PBT) renforcé de fibres de verre. Ce matériau composite présente une stabilité dimensionnelle exceptionnelle, une faible absorption d'humidité et une forte résistance au fluage sous contrainte mécanique prolongée. Les composants du stator ont subi un moulage par injection entièrement encapsulé ou plusieurs immersions dans un vernis isolant étanche, tandis que le système de roulement utilise des doubles roulements à billes de haute précision associés à une graisse synthétique conçue pour de larges tolérances de température et une stabilité anti-oxydation.

Lors des essais empiriques, le ventilateur de refroidissement de réfrigérateur 9232 fabriqué par China Chungfo Fan a atteint plus de soixante-dix mille heures de fonctionnement continu sans problème dans des conditions sévères de température élevée et de forte humidité, répondant parfaitement aux normes de qualité strictes du client concernant des durées de vie de produit ultra-longues.

Section III. Évolution structurelle : correspondance de la courbe P-Q et sélection du China Chungfo Fan 9232

À mesure que la gamme de produits du client évoluait davantage vers des niveaux d'efficacité énergétique ultra-élevés et des architectures entièrement intégrées ultra-minces, la géométrie spatiale à l'intérieur du compartiment de dissipation thermique a subi des changements encore plus importants. La densité des ailettes du condenseur a été considérablement augmentée afin d'élargir la surface d'échange thermique, provoquant une hausse de plus de cinquante pour cent de la résistance à la pression statique du canal d'air par rapport à la génération précédente.

Dans ces conditions de résistance extrêmement élevée, bien que le ventilateur original de 25 mm d'épaisseur ait maintenu son fonctionnement grâce à sa conception supérieure des pales, fournir un débit d'air de refroidissement adéquat nécessitait d'augmenter la vitesse du ventilateur jusqu'à sa limite nominale. Cela a poussé les valeurs globales de bruit de fonctionnement dangereusement près du seuil maximal de conception.

Face à cet obstacle technique, l'équipe d'ingénierie de China Chungfo Fan a exploité ses importantes réserves technologiques pour proposer un schéma d'optimisation au niveau du système passant de la spécification 9225 à la spécification 9232 (longueur de côté de quatre-vingt-douze millimètres et épaisseur de trente-deux millimètres).

3.1 Analyse de la courbe P-Q : déplacement du point de fonctionnement et marge de pression statique

Pourquoi l'augmentation de l'épaisseur de vingt-cinq millimètres à trente-deux millimètres tout en conservant une longueur de côté de quatre-vingt-douze millimètres entraîne-t-elle un bond quantique des performances ? Le principe sous-jacent de la dynamique des fluides réside dans une profondeur accrue des pales, un angle de pas augmenté et un contrôle directionnel supérieur du canal d'écoulement d'air.

L'analyse de la courbe P-Q (pression par rapport à quantité/débit d'air) révèle que l'impédance du système croise la courbe de performance du ventilateur au point de fonctionnement. Lorsque l'impédance du système augmente fortement, un ventilateur de 25 mm se déplace vers sa zone de décrochage, où le débit d'air chute rapidement tandis que les turbulences augmentent.

La profondeur de trente-deux millimètres a offert à l'équipe de R&D de China Chungfo Fan une plus grande liberté structurelle : Premièrement, une hauteur de pale supérieure et une surface de pale plus grande. La structure de pale 9232 permet des profils d'angle d'attaque plus longs avec des angles de pas plus prononcés, transmettant une accélération et une poussée plus importantes aux molécules d'air à vitesse de rotation identique, générant une pression statique largement supérieure à celle du 9225. Deuxièmement, une meilleure directionnalité de l'air. Le cadre de ventilateur plus profond forme un conduit de guidage naturel qui empêche l'air de se disperser centrifugement à la sortie des extrémités des pales. Cela concentre le flux d'air sortant en une colonne axiale concentrée capable de pénétrer les ailettes denses du condenseur.

Selon les données d'essais comparatifs en laboratoire, aux mêmes points de la courbe de résistance du système, le ventilateur de réfrigérateur 9232 de 92 mm de China Chungfo Fan a fourni une augmentation de pression statique supérieure à quarante-cinq pour cent et une augmentation du débit d'air de vingt-cinq pour cent par rapport au modèle 9225, sans augmenter la vitesse de rotation.

3.2 Obtention d'un fonctionnement ultra-silencieux grâce à une faible vitesse et une pression statique élevée

Profitant des avantages de pression statique de la structure 9232, China Chungfo Fan a conçu un nouveau schéma d'adaptation opérationnelle caractérisé par une faible vitesse de rotation, une pression statique élevée et un grand débit d'air.

Dans le système de refroidissement mis à jour, comme le ventilateur 9232 surmonte facilement la résistance à l'air du condenseur à des vitesses plus faibles, la vitesse de fonctionnement nominale du ventilateur a été réduite de près de vingt pour cent. Selon les lois fondamentales de la dynamique des fluides, le bruit aérodynamique d'un ventilateur est proportionnel à la cinquième puissance de la vitesse de rotation. Cette réduction modérée de vitesse a entraîné directement une baisse spectaculaire des niveaux sonores.

Les résultats des essais ont démontré qu'après l'adoption du ventilateur de réfrigérateur à faible bruit China Chungfo Fan 9232, les niveaux de pression acoustique en champ proche dans le compartiment de refroidissement du réfrigérateur ont été réduits de 3,5 décibels lors des opérations de refroidissement à pleine charge. Cela a non seulement permis au client d'obtenir les dernières certifications européennes d'ultra-faible bruit, mais a également conféré à ses produits une réputation distincte de fonctionnement silencieux lors des démonstrations en magasin.

3.3 Optimisation thermodynamique de l'échange du condenseur et gains de COP

En plus de la réduction du bruit, la sélection du ventilateur 9232 a généré des gains d'efficacité énergétique inattendus pour le client. Grâce à la forte pression d'air du 9232, les zones mortes thermiques sur le condenseur ont été complètement éliminées, l'efficacité de l'échange thermique a augmenté de dix-huit pour cent, abaissant les températures de condensation de près de quatre degrés Celsius.

Dans les cycles frigorifiques à compression de vapeur, une réduction de la température de condensation diminue le rapport de pression à travers le compresseur, réduisant le travail mécanique requis par unité de débit massique de fluide frigorigène. Cette baisse de la température de condensation a réduit la charge de puissance du compresseur, entraînant une amélioration marquée du coefficient de performance (COP) global du système de réfrigération. La consommation électrique quotidienne mesurée a diminué de six virgule cinq pour cent, conformément aux directives internationales d'écoconception mises en œuvre en juillet 2026 et garantissant une position concurrentielle de premier plan aux produits économes en énergie du client à l'échelle mondiale.

Section IV. Maîtrise technique, vérification HALT et capacités de résolution rapide des problèmes

Tout au long de ce partenariat approfondi avec le géant mondial de l'électroménager, China Chungfo Fan a servi de partenaire de gestion thermique au niveau système intégré dans l'ensemble du cycle de développement du produit, plutôt que de simple fournisseur de matériel de ventilateur. Face à des obstacles techniques inattendus et à des critères stricts de conformité, China Chungfo Fan a démontré des capacités techniques exceptionnelles et une exécution rapide.

4.1 Simulation CFD complète du processus et développement rapide de prototypes

Au cours de la phase initiale d'ingénierie, le client disposait d'une fenêtre de développement exceptionnellement courte, avec moins de quatre semaines allouées à la sélection et à la vérification du ventilateur. L'utilisation de cycles itératifs traditionnels de conception, d'outillage, de prototypage, de tests et de modification aurait rendu impossible la livraison d'échantillons qualifiés dans le délai imparti.

L'équipe d'ingénierie de China Chungfo Fan a utilisé une base de données interne de dynamique des fluides et des plateformes d'analyse par éléments finis de haute précision pour achever des simulations tridimensionnelles complètes des flux d'air et des champs thermiques dans les soixante-douze heures suivant la réception des modèles CAO du client. La simulation a identifié les zones de recirculation d'air et les points morts dans la conception originale des conduits, conduisant à des recommandations exploitables pour ajuster les angles internes des conduits. Parallèlement, l'utilisation du prototypage rapide et de l'usinage CNC de précision a permis à China Chungfo Fan de produire et de prétester des unités d'échantillon 9232 en cinq jours, réduisant le calendrier de développement de près de soixante pour cent et maintenant le lancement de la nouvelle plateforme de réfrigérateur du client dans les délais prévus.

4.2 Résolution de la résonance structurelle à basse fréquence

Lors des premiers tests des unités prototypes, les ingénieurs ont remarqué un léger bourdonnement à basse fréquence provenant du boîtier métallique inférieur du réfrigérateur dans une plage spécifique de fonctionnement à basse vitesse. Bien que les mesures totales en décibels du bruit aient atteint les objectifs du projet, cette subtile anomalie de basse fréquence pouvait provoquer un inconfort psychologique chez les utilisateurs sensibles.

Une équipe d'experts en acoustique et en vibration de China Chungfo Fan s'est rendue au centre de R&D du client équipée d'analyseurs de spectre de haute précision et de vibromètres laser. Après quarante-huit heures de tests continus et de décomposition spectrale, les experts ont déterminé que le bruit ne provenait pas des roulements du ventilateur ni des ensembles moteur, mais plutôt d'une subtile résonance entre la deuxième fréquence harmonique de rotation du moteur du ventilateur et la fréquence structurelle naturelle du support de montage de la base du réfrigérateur.

Pour résoudre ce problème, China Chungfo Fan a déployé une stratégie d'optimisation double en deux jours : premièrement, la modification de la fréquence de modulation de largeur d'impulsion et de la pente de montée du courant dans le circuit intégré de commande du moteur a lissé le couple de sortie et éliminé à la source les forces d'excitation dans cette bande de fréquence. Deuxièmement, l'ajustement de la dureté du duromètre et du coefficient d'amortissement physique des patins antivibratoires en caoutchouc sur les coins du châssis du ventilateur a déplacé la fréquence de résonance hors des harmoniques de fonctionnement. Après ces améliorations, le bourdonnement à basse fréquence a été éliminé, atteignant une qualité acoustique exceptionnelle.

4.3 Tests de fiabilité HALT/ALT et assurance qualité

Pour garantir une durabilité de dix ans sans maintenance, China Chungfo Fan a soumis les unités 9232 à des protocoles rigoureux d'essais de durée de vie hautement accélérés (HALT) et d'essais de durée de vie accélérés (ALT).

Les unités ont subi des tests de choc thermique avec des cycles allant de moins quarante degrés Celsius à plus quatre-vingt-cinq degrés Celsius avec des vitesses de variation dépassant soixante degrés par minute, suivis de tests de fonctionnement continu à quatre-vingt-cinq degrés Celsius et quatre-vingt-cinq pour cent d'humidité relative pendant mille heures. La protection contre l'infiltration d'humidité et de poussière IP54 a été vérifiée lors d'essais de pulvérisation en chambre.

Pour gérer les livraisons en grande quantité, China Chungfo Fan a intégré des lignes d'assemblage automatisées dotées de systèmes d'équilibrage dynamique en ligne. Chaque unité de ventilateur subit un étalonnage d'équilibrage dynamique à cent pour cent, des tests électriques et un contrôle acoustique dans des chambres anéchoïques avant expédition. Grâce à ce système de gestion de la qualité, China Chungfo Fan a livré plus de deux millions d'unités de ventilateurs de refroidissement pour réfrigérateurs sans aucun rejet de lot, maintenant un taux de défaut sur le terrain inférieur à des niveaux PPM à un seul chiffre et obtenant le prix de Fournisseur stratégique de l'année du client.

Section V. Résultats complets et comparaison des données de test quantifiées

En intégrant le ventilateur de réfrigérateur silencieux personnalisé 9232 et la solution système développée par China Chungfo Fan, la dernière génération de réfrigérateurs encastrables haut de gamme du client a obtenu des améliorations significatives sur tous les principaux indicateurs de performance.

Le résumé des données suivant compare les indicateurs de performance du ventilateur de référence d'origine, de la solution optimisée 9225 et de la solution finale 9232 :

La température maximale de surface du condenseur mesurée était de soixante-deux virgule cinq degrés Celsius avec la configuration de ventilateur conventionnelle, est descendue à cinquante-huit virgule zéro degrés Celsius avec la solution 9225, puis a diminué davantage à cinquante-trois virgule cinq degrés Celsius avec la solution 9232. Le rapport du cycle de fonctionnement quotidien du compresseur était de soixante-cinq pour cent avec le ventilateur conventionnel, a atteint cinquante-huit pour cent avec la configuration 9225 et est descendu à cinquante pour cent avec la solution 9232. Le bruit en fonctionnement à pleine charge mesurait trente-sept virgule huit décibels pour le ventilateur conventionnel, trente-cinq virgule deux décibels pour la solution 9225 et a atteint trente-deux virgule six décibels avec l'unité 9232. La consommation totale d'énergie quotidienne est passée de un virgule vingt-cinq kilowattheures par vingt-quatre heures avec la configuration de référence à un virgule douze kilowattheures avec le 9225, atteignant zéro virgule quatre-vingt-dix-huit kilowattheure avec l'unité 9232.

Ces indicateurs de performance vérifiés ont permis au client d'obtenir des certifications européennes de premier niveau pour une consommation d'énergie ultra-faible et un fonctionnement silencieux, entraînant un doublement du volume des ventes lors de la première année de commercialisation du produit et consolidant la position du client sur le marché de la réfrigération haut de gamme.

Section VI. FAQ technique approfondie (Foire aux questions)

Question un : Pourquoi un format de quatre-vingt-douze millimètres a-t-il été choisi plutôt que des ventilateurs de quatre-vingts millimètres ou de cent vingt millimètres pour cette application de réfrigérateur encastrable ? Réponse : Le choix du format de quatre-vingt-douze millimètres représente un équilibre optimal entre l'encombrement spatial, la capacité de pression statique et la zone de rayonnement acoustique. Un ventilateur de quatre-vingts millimètres possède une surface de pales insuffisante, nécessitant des vitesses de rotation plus élevées dépassant trois mille tr/min pour surmonter l'impédance dense du condenseur, ce qui provoque un bruit BPF haute fréquence inacceptable. À l'inverse, un ventilateur de cent vingt millimètres dépasse la hauteur verticale maximale disponible dans le compartiment inférieur comprimé du compresseur des réfrigérateurs encastrables modernes. La dimension de quatre-vingt-douze millimètres s'intègre parfaitement dans la limite spatiale tout en fournissant les marges de pression nécessaires à des vitesses de rotation plus faibles.

Question deux : Comment le ventilateur 9232 gère-t-il l'accumulation de poussière à long terme sur les pales de la roue sans provoquer de déséquilibre dynamique ? Réponse : L'accumulation de poussière induit des vibrations de rotation si l'adhésion des particules se produit de manière inégale sur les surfaces des pales. China Chungfo Fan atténue ce phénomène grâce à la chimie de surface et au profilage aérodynamique. Les surfaces de la roue subissent un traitement antistatique lors du moulage afin d'empêcher l'attraction électrostatique de la poussière. En outre, la géométrie des pales à balayage vers l'avant génère une vitesse élevée de la couche limite sur la face des pales pendant le fonctionnement, créant une contrainte de cisaillement aérodynamique d'auto-nettoyage continue qui empêche l'accumulation d'huile et de poussière.

Question trois : Quelle protection spécifique du moteur empêche les dommages causés par l'humidité lors des cycles de condensation du dégivrage ? Réponse : China Chungfo Fan utilise une approche d'isolation contre l'humidité à plusieurs niveaux. Les stators des moteurs subissent une imprégnation complète sous pression à vide ou un encapsulage complet dans de la résine, isolant les bobinages en cuivre et les tôles du noyau de l'humidité. Les joints de soudure des fils conducteurs sont scellés avec un composé d'enrobage étanche, et les deux roulements à billes utilisent des joints en caoutchouc de contact associés à une graisse hydrophobe, empêchant la pénétration de l'humidité pendant les cycles d'évaporation du condensat de dégivrage.

Section VII. Conclusion et perspectives d'avenir

Alors que l'industrie mondiale des appareils électroménagers accélère vers une efficacité énergétique ultra-élevée et un fonctionnement silencieux en 2026, China Chungfo Fan a démontré ses capacités en tant que fournisseur mondial de solutions de gestion thermique grâce à une connaissance approfondie du secteur, à l'ingénierie de la dynamique des fluides et à une exécution axée sur les clients.

Du modèle spécialisé 9225 doté de pales courbées en trois dimensions pour les applications à espace limité au ventilateur de réfrigérateur 9232 de 92 mm qui surmonte la résistance au flux d'air pour équilibrer la pression statique et le bruit, China Chungfo Fan continue de faire progresser les normes de performance. En fournissant des produits de ventilateurs de réfrigérateur fiables et à faible bruit, soutenus par une ingénierie technique réactive, China Chungfo Fan a aidé son client à résoudre les défis liés à la gestion thermique et au bruit dans les réfrigérateurs encastrables, améliorant ainsi la compétitivité globale des produits.

À l'avenir, China Chungfo Fan reste engagé dans l'avancement des technologies de gestion thermique, l'élargissement des partenariats stratégiques avec des clients du secteur de l'électroménager et de l'industrie à l'échelle mondiale, ainsi que dans la fourniture de solutions de ventilateurs de refroidissement efficaces, silencieuses et durables afin de soutenir le développement durable dans le monde entier.
