Lors de la sélection d'un Fan de DC Pour les applications industrielles, électroniques ou de refroidissement, l'une des questions les plus fréquemment posées par les clients est : « Les ventilateurs CC nécessitent-ils un câblage spécial ? »

En résumé, pas nécessairement, mais la configuration du câblage diffère effectivement du câblage traditionnel. Ventilateurs AC et nécessite de prêter attention à la polarité, à la tension et aux connexions des signaux de commande.

Cet article expliquera comment les ventilateurs CC sont câblés, ce qui différencie leur configuration et comment des entreprises comme ChangFo simplifient l'installation tout en optimisant les performances et la sécurité.

1. Les bases : Comment fonctionne un ventilateur CC

Un ventilateur à courant continu (CC) fonctionne grâce à un courant électrique continu, où le courant circule toujours dans un seul sens. Il convertit l'énergie électrique en énergie mécanique via un moteur sans balais (BLDC), assurant ainsi un flux d'air stable et un refroidissement efficace.

Contrairement à un ventilateur AC, qui fonctionne en courant alternatif et possède de simples connexions à deux fils (phase et neutre), un ventilateur DC utilise généralement une configuration à trois ou quatre fils pour obtenir un contrôle précis de la vitesse et une surveillance des performances.

2. Types typiques de câblage pour ventilateurs CC

Selon leur conception et leur application, les ventilateurs CC sont disponibles avec différentes configurations de câblage :

Ventilateur CC à deux fils

Fil rouge : Positif (+)

Fil noir : Négatif (–)

Connexion de base pour l'alimentation uniquement ; idéale pour les tâches de refroidissement simples.

Ventilateur CC à trois fils

Rouge : Positif

Noir : Négatif

Jaune ou blanc : tachymètre (signal RPM) pour le retour d’information sur la vitesse.

Courant dans les appareils électroniques et les ventilateurs de refroidissement d'ordinateurs.

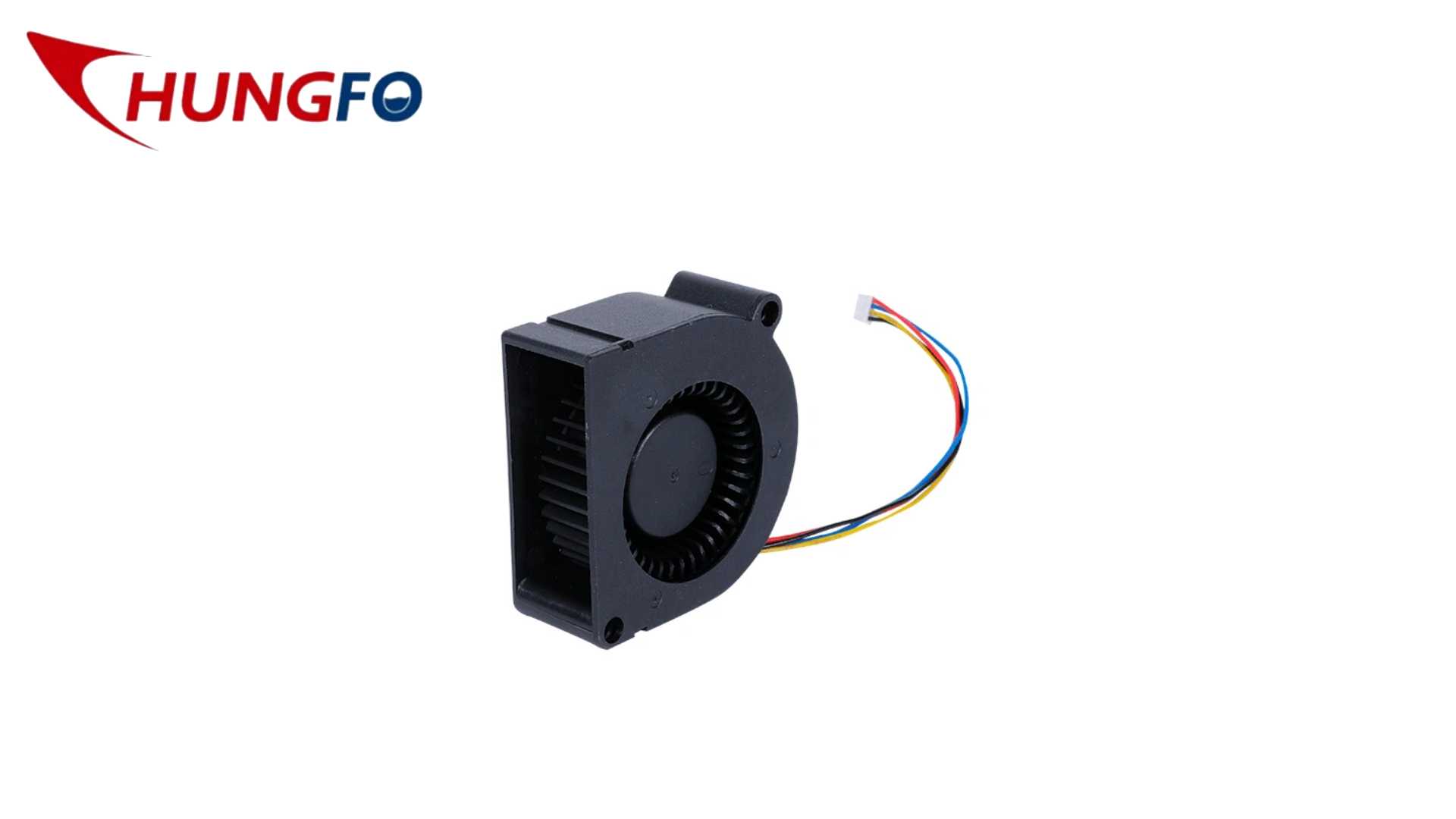

Ventilateur CC à quatre fils

Rouge : Puissance (+)

Noir : Sol (–)

Jaune : signal du tachymètre

Bleu : ligne de commande PWM (modulation de largeur d'impulsion)

Permet une régulation précise de la vitesse et un ajustement automatique en fonction de la température ou de la charge.

Ainsi, même si les ventilateurs à courant continu ne nécessitent pas forcément un câblage « spécial », ils requièrent des connexions de broches et des circuits de commande corrects pour un fonctionnement sûr et efficace.

3. Tension et polarité : considérations clés relatives à l’installation

Contrairement aux ventilateurs AC qui tolèrent une large plage de tension d'entrée (par exemple, 110 V–240 V AC), les ventilateurs DC sont sensibles à la tension.

Les tensions nominales courantes comprennent 5 V, 12 V, 24 V et 48 V, selon l'application.

Un câblage incorrect, comme une inversion de polarité ou l'application d'une tension incorrecte, peut entraîner :

panne moteur

fluctuation du régime moteur

Dysfonctionnement du contrôleur

Pour garantir leur fiabilité, la plupart des ventilateurs CC industriels de fabricants comme ChangFo intègrent une protection contre l'inversion de polarité, assurant ainsi la sécurité du ventilateur même en cas d'erreurs de câblage.

4. Avez-vous besoin d'une manette ou d'un adaptateur ?

Dans la plupart des cas, les ventilateurs à courant continu nécessitent une alimentation CC régulée ou une carte de commande.

Pour les systèmes ne disposant que d'une entrée CA, un convertisseur CA-CC est utilisé pour fournir la tension correcte.

Pour les applications avancées, telles que les ventilateurs de refroidissement industriels ou les systèmes électroniques intelligents, les ventilateurs peuvent être connectés à un module de commande PWM ou à un capteur de température.

Cela permet un réglage automatique de la vitesse, améliorant ainsi les performances de refroidissement et l'efficacité énergétique.

5. Câblage des ventilateurs CC et CA : comparaison rapide

Ventilateur CC Ventilateur CA

Type d'alimentation : Courant continu Courant alternatif

Fils communs 2 à 4 fils 2 fils

Plage de tension : 5 V–48 V ou 110 V–240 V

Contrôle PWM ou contrôle de tension Simple marche/arrêt

Signal tachymétrique de retour d'information optionnel. Aucun retour d'information.

Utilisations typiques : électronique, automatisation, refroidissement de précision, CVC, ventilation, refroidissement industriel

Ainsi, bien que les ventilateurs à courant continu soient légèrement plus complexes à câbler, ils offrent un contrôle, une sécurité et une efficacité supérieurs, ce qui les rend idéaux pour les équipements intelligents modernes.

6. Solutions de ventilation optimisées pour le câblage de ChangFo

Chez ChangFo Electronic Technology Co., Ltd., nous comprenons que nos clients apprécient à la fois la performance et la facilité d'installation.

C’est pourquoi chaque ventilateur CC, ventilateur de refroidissement et ventilateur industriel que nous fabriquons est conçu pour un câblage simple, une tolérance de tension stable et une intégration plug-and-play.

Nos avantages :

Conception intelligente : fils pré-marqués avec instructions à code couleur.

Protection de sécurité : Protection intégrée contre l'inversion de polarité et les surintensités.

Options de tension personnalisées : 5 V, 12 V, 24 V, 48 V disponibles pour différents systèmes.

Contrôle flexible : prend en charge la modulation de largeur d’impulsion (PWM), la régulation de tension ou le contrôle basé sur la température.

Que vous intégriez un ventilateur dans un système de circuit imprimé, une armoire de commande industrielle ou un module d'alimentation haute performance, les ventilateurs ChangFo garantissent une fiabilité optimale, du câblage au fonctionnement.

7. Réflexions finales

Les ventilateurs à courant continu nécessitent-ils un câblage spécial ?

Pas exactement, mais un câblage correct est essentiel pour les performances et la longévité.

La compréhension du câblage, de la tension et du mode de commande du ventilateur garantit une installation sans problème et un fonctionnement durable.

Alors que les industries continuent de rechercher des solutions de refroidissement plus intelligentes, plus silencieuses et plus efficaces, ChangFo reste déterminé à fournir des solutions de pointe. Ventilateur industriel Des solutions qui simplifient la configuration tout en offrant des résultats exceptionnels.
