1. Une nouvelle ère de conception thermique compacte : pourquoi les ventilateurs de 40 mm deviennent-ils essentiels ?

Dans le paysage actuel de l'ingénierie électronique, la miniaturisation et l'intégration poussée des dispositifs sont devenues des tendances irréversibles. Des micro-stations de base 5G aux boîtiers de calcul en périphérie pour l'IA, en passant par les enregistreurs vidéo réseau haute définition, les ingénieurs intègrent sans cesse des cœurs de calcul plus puissants dans des formats toujours plus compacts. Cependant, la forte dissipation thermique qui en résulte constitue un goulot d'étranglement limitant les performances du système. Dans ce contexte, le micro-ventilateur de refroidissement de 40 mm, grâce à son encombrement extrêmement réduit, s'avère un outil précieux pour les ingénieurs en électronique afin de résoudre les problématiques de gestion thermique.

Les concepts thermiques traditionnels stipulent que le débit d'air est proportionnel à la taille du ventilateur. Pour obtenir un volume d'extraction plus important, il est généralement nécessaire d'utiliser des ventilateurs de 80 mm, 120 mm, voire plus grands. Cependant, dans de nombreuses applications compactes, les contraintes d'encombrement du boîtier empêchent les ingénieurs d'intégrer des composants de grande taille. De ce fait, les ventilateurs de 40 mm doivent s'affranchir des limitations physiques traditionnelles et offrir une efficacité de flux d'air extrêmement élevée dans un volume incroyablement réduit.

Atteindre cet objectif est loin d'être simple. Les microventilateurs sont confrontés à d'importants défis aérodynamiques lorsqu'ils fonctionnent à haute vitesse : tourbillons en bout de pale, reflux localisé et niveaux sonores élevés dus à la vitesse de rotation importante. Comment maximiser le flux d'air et la pression statique dans un espace limité de 40 mm grâce à une conception innovante des pales, un entraînement moteur efficace et des conduits d'air optimisés ? C'est un sujet de recherche collectif pour les ingénieurs en gestion thermique du monde entier.

2. Affaires technologiques internationales : La tempête de l’efficacité énergétique de 2026 dans le domaine de la sécurité intelligente mondiale et de l’informatique de périphérie

L'étude de l'optimisation aérodynamique des ventilateurs de 40 mm s'inscrit dans le contexte actuel des évolutions technologiques internationales. Au premier semestre 2026, l'intelligence artificielle et l'Internet des objets ont connu un essor considérable à l'échelle mondiale, notamment en Europe, en Amérique et en Asie-Pacifique, où des normes d'efficacité énergétique particulièrement strictes ont été imposées aux équipements de surveillance réseau haute densité et d'informatique de périphérie.

En mai 2026, l'Union européenne a officiellement adopté les règles d'application sectorielles de la nouvelle version du règlement relatif à l'écoconception des produits durables (ESPR). Ce règlement a, pour la première fois, intégré les équipements informatiques des PME et les systèmes de vidéosurveillance fonctionnant 24 h/24 et 7 j/7 dans un cadre strict d'évaluation de l'efficacité énergétique et thermique. Les nouvelles règles stipulent explicitement qu'à compter de 2026, tous les dispositifs d'enregistrement réseau et de traitement en périphérie de réseau mis sur le marché européen devront améliorer leur rendement énergétique en veille et en pleine charge de plus de 15 %, et que la consommation électrique de leur système thermique ne devra pas excéder un pourcentage déterminé de leur consommation électrique totale.

Cette nouvelle politique internationale a eu un impact direct sur la conception du matériel. Auparavant, pour gérer la forte production de chaleur, de nombreux ingénieurs optaient aveuglément pour des ventilateurs électriques ultra-puissants, sacrifiant ainsi la consommation d'énergie pour abaisser drastiquement les températures. Cependant, face aux contraintes des nouvelles normes d'efficacité énergétique de 2026, cette approche radicale a été abandonnée par le marché. Les ingénieurs doivent désormais créer un flux d'air plus important et plus concentré dans un format micro de 40 mm, tout en réduisant la consommation d'énergie. En particulier pour les équipements de sécurité intelligents, un ventilateur de refroidissement pour caméra NVR à basse consommation et haute pression est devenu essentiel pour obtenir les certifications environnementales internationales.

Dans le même temps, la résolution des caméras intelligentes étant désormais généralisée à 8K, les enregistreurs vidéo réseau (NVR) doivent traiter simultanément des dizaines de flux vidéo à haut débit et effectuer une analyse comportementale locale par IA. Leurs puces de contrôle principales, leurs disques durs et leurs modules d'alimentation génèrent une chaleur importante dans des boîtiers compacts. Sans une convection forcée assurée par des conduits d'air précis et des micro-ventilateurs de 40 mm haute performance, le système subira une réduction de fréquence, voire un plantage, en quelques minutes en raison d'une surchauffe. Par conséquent, la double contrainte des politiques internationales et des évolutions technologiques fait de l'optimisation aérodynamique des ventilateurs de 40 mm une priorité absolue dans la conception matérielle de 2026.

3. Principes aérodynamiques fondamentaux pour maximiser le flux d'air dans les ventilateurs de 40 mm

Pour optimiser le débit d'air (CFM) dans une surface de projection extrêmement réduite de 40 mm × 40 mm, il est essentiel de bien comprendre le fonctionnement aérodynamique des micro-ventilateurs. Un ventilateur est par essence un dispositif mécanique qui convertit l'énergie électrique en énergie cinétique du fluide ; son débit d'air et sa pression statique (mmH₂O) sont strictement contraints par la géométrie physique et les lois de la mécanique des fluides.

La première étape consiste à optimiser la géométrie des pales. Sur les grands ventilateurs traditionnels, les pales présentent une surface suffisante pour établir des différences de pression stables. Sur un ventilateur de 40 mm, la longueur des pales est extrêmement courte, ce qui implique une différence de vitesse linéaire très importante entre l'embase et l'extrémité de la pale. Afin d'éviter la stagnation ou le reflux de l'air à l'embase des pales, les micro-ventilateurs modernes adoptent des conceptions à grand angle de torsion et à corde variable. Grâce à une variation progressive de l'angle d'attaque de l'embase à l'extrémité, la pale entière bénéficie d'un rapport portance/traînée optimal à différentes vitesses linéaires, garantissant ainsi une extraction d'air uniforme et maximale.

La seconde solution consiste à réduire le jeu en bout de pale. Des études de mécanique des fluides montrent que, lors du fonctionnement du ventilateur, l'air situé du côté haute pression (côté échappement) de la pale contourne l'espace entre l'extrémité de la pale et le cadre extérieur, refluant vers le côté basse pression (côté aspiration) et formant un vortex en bout de pale. Ce phénomène entraîne non seulement une perte d'énergie importante et un affaiblissement du flux d'air global, mais génère également un bruit de turbulence perceptible. Lors de la conception d'un ventilateur de 40 mm, le contrôle de l'espace entre l'extrémité de la pale et le cadre extérieur à 0,2 mm, voire 0,15 mm, permet de bloquer efficacement ce reflux d'air, améliorant ainsi significativement la pression statique du ventilateur. Ce dernier peut ainsi maintenir un débit d'extraction élevé, même avec des systèmes à haute impédance.

Enfin, il y a l'équilibre du rapport entre le moyeu et l'extrémité. Pour accueillir des moteurs de forte puissance, les ventilateurs de 40 mm nécessitent souvent un moyeu central de grande taille. Cependant, un moyeu surdimensionné comprime directement la section de flux efficace (section annulaire) pour la circulation de l'air. Par conséquent, les ingénieurs doivent trouver un juste milieu entre « augmenter la taille du moteur pour accroître le régime » et « réduire la taille du moyeu pour libérer de l'espace dans le conduit d'air ». L'utilisation d'aimants en terres rares à produit énergétique magnétique élevé permet de maintenir un couple de sortie extrêmement élevé tout en réduisant le volume du moteur (en réduisant la taille du moyeu), ce qui constitue le fondement physique d'une dissipation thermique très efficace.

4. Cinq stratégies de conception fondamentales pour optimiser le flux d'air

Dans le processus réel de R&D matérielle et d'intégration système, les ingénieurs matériels peuvent pousser l'efficacité d'extraction des ventilateurs de refroidissement de 40 mm à la limite grâce à des moyens techniques spécifiques dans les cinq dimensions suivantes.

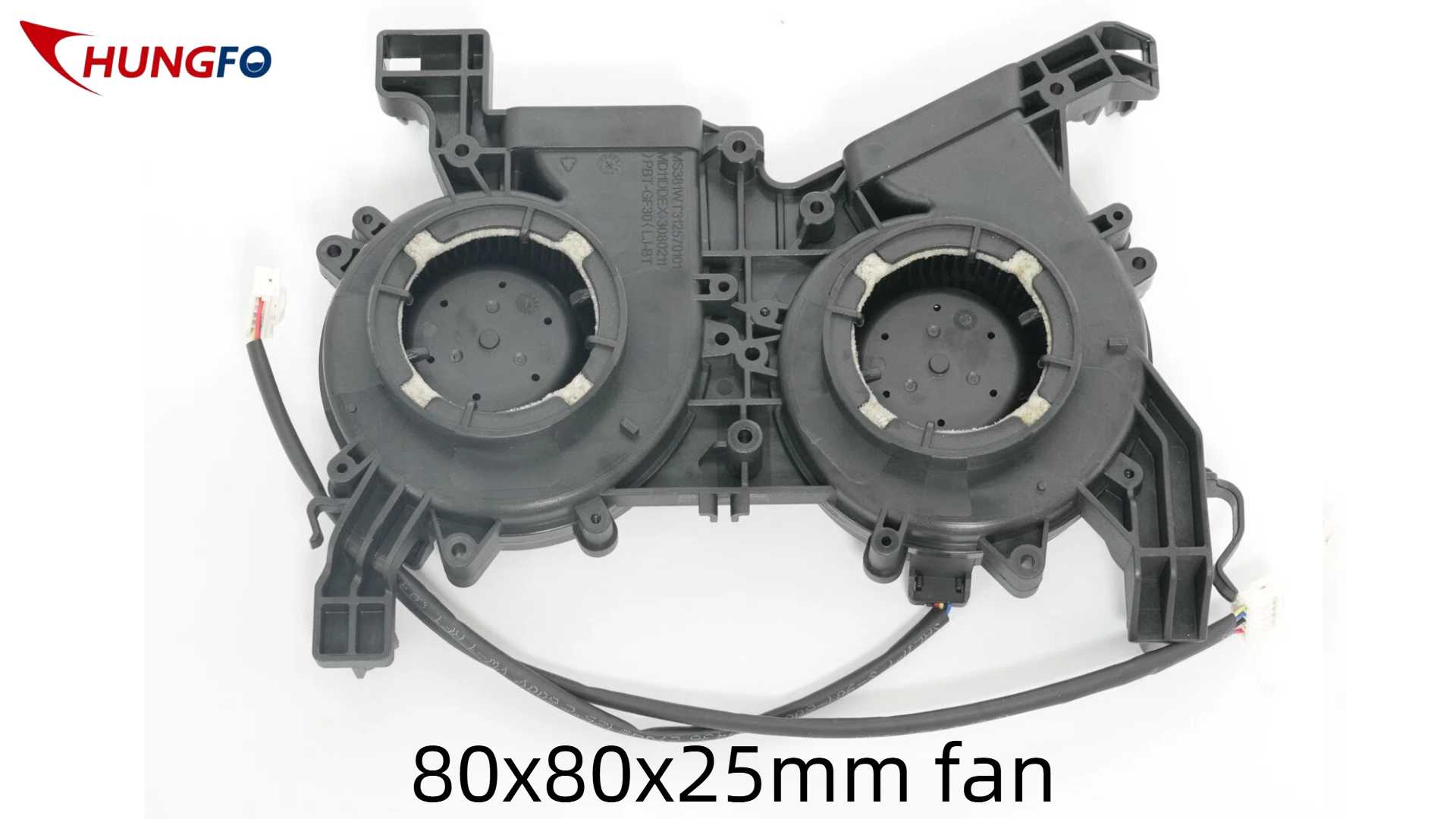

Tout d'abord, choisissez une combinaison de vitesse de rotation ultra-élevée et d'alimentation haute tension. Lorsque la surface des pales est physiquement limitée, augmenter la vitesse de rotation est le moyen le plus direct et efficace d'accroître le débit d'air. Pour obtenir une extraction puissante dans les équipements à forte densité d'utilisateurs, les ingénieurs en électronique optent généralement pour un ventilateur d'extraction à haut régime. La vitesse de ces ventilateurs est typiquement supérieure à 10 000 à 15 000 tr/min. Afin de supporter de telles vitesses et d'assurer une alimentation stable au moteur, l'utilisation d'un ventilateur d'extraction 12 V sur un système 12 V est devenue la norme pour les équipements industriels et professionnels. L'alimentation 12 V fournit une force motrice suffisante qui, combinée à une régulation de vitesse précise par modulation de largeur d'impulsion (PWM), permet de réduire la vitesse pour économiser de l'énergie à faible charge et de l'augmenter instantanément jusqu'à la limite lors de chocs thermiques à pleine charge, assurant ainsi un débit d'air optimal.

Deuxièmement, optez pour un système à double roulement à billes. Les vitesses de rotation extrêmement élevées génèrent un frottement et une chaleur importants au niveau des roulements. La durée de vie des paliers lisses traditionnels chute brutalement au-delà de 8 000 tr/min en raison de la volatilisation et de la détérioration rapides du lubrifiant, pouvant même entraîner le grippage du ventilateur et des pannes matérielles. Les doubles roulements à billes utilisent des billes d'acier de précision pour un frottement de roulement et non de glissement. Ils peuvent ainsi supporter un fonctionnement prolongé à charge élevée, au-delà de 10 000 tr/min, et ce, quelle que soit leur orientation d'installation (horizontale, verticale ou inclinée). Leur durée de vie peut dépasser 70 000 heures à température ambiante, garantissant une fiabilité à long terme pour l'extraction d'air à haute densité.

Troisièmement, utilisez des conceptions bioniques pour le cadre extérieur et l'anneau de guidage. Le cadre extérieur n'est pas seulement une enveloppe protectrice pour le ventilateur, mais aussi un guide pour le flux d'air. L'adoption d'une entrée d'air arrondie (rayon d'entrée) permet de réduire la résistance à l'aspiration, facilitant ainsi l'entrée d'air dans les pales. Côté extraction, les ailettes fixes du stator intégrées transforment le flux d'air rotatif en un flux d'air axial linéaire, convertissant la pression dynamique en pression statique. Ceci augmente considérablement la portée et la puissance de pénétration du ventilateur, permettant une évacuation efficace de la chaleur interne au cœur du système.

Quatrièmement, un équilibrage dynamique optimal est essentiel. Le moindre déséquilibre de masse dans un ventilateur à grande vitesse engendre de fortes vibrations, amplifiées par la force centrifuge à plus de 10 000 tr/min. Ces vibrations génèrent non seulement un bruit strident, mais provoquent également un décollement prématuré du flux d'air de la couche limite au niveau des pales, créant ainsi de fortes turbulences et réduisant considérablement le débit. Pour la fabrication de ses ventilateurs d'extraction de 40 mm de diamètre, China Chungfo Fan utilise des instruments d'équilibrage dynamique biplan de haute précision. Ces instruments effectuent des corrections de collage au microgramme près sur chaque roue, minimisant ainsi l'amplitude des vibrations et garantissant un flux d'air régulier et stable.

Cinquièmement, l'avancée majeure réside dans la science des matériaux. Sous l'effet des fortes forces centrifuges à plus de 10 000 tr/min, les pales en plastique ordinaire subissent une légère déformation, voire un étirement. Cette déformation modifie le profil aérodynamique initial, entraînant une augmentation de la résistance à l'air et une diminution du débit. Les ventilateurs modernes haute performance de 40 mm utilisent systématiquement des plastiques techniques renforcés de fibres de verre (tels que le PBT + 30 % GF) pour leurs turbines. Ce matériau possède une rigidité et une résistance mécanique extrêmement élevées, lui permettant de résister à la déformation même dans des environnements à haute température et à régime élevé, garantissant ainsi un débit d'air maximal et stable tout au long de sa durée de vie.

5. Scénarios d'application industrielle typiques pour les micro-ventilateurs de refroidissement haute performance de 40 mm

Les ventilateurs de 40 mm haute performance optimisés, grâce à leur format extrêmement compact, leur pression statique ultra-élevée et leur débit d'air impressionnant, jouent un rôle irremplaçable dans de nombreuses industries de haute technologie. Voici trois de leurs domaines d'application les plus courants :

Le premier domaine concerne la sécurité intelligente et les systèmes de vidéosurveillance de niveau entreprise. Le domaine mentionné précédemment Ventilateur de refroidissement pour caméra NVR Le NVR est l'exemple le plus classique. Dans les grands centres commerciaux, les plateformes de transport ou les centres de surveillance des villes intelligentes, il doit enregistrer en continu, 24 h/24 et 7 j/7, de multiples flux vidéo ultra haute définition. Ces appareils étant généralement installés dans des boîtiers ou des baies de serveurs fermés à faible courant, la température ambiante y est relativement élevée et les nombreux disques durs internes de qualité professionnelle ainsi que les SoC de contrôle principaux constituent d'importantes sources de chaleur. Un ventilateur de 40 mm à haut rendement permet d'extraire l'air avec précision des espaces entre les disques durs et les dissipateurs thermiques du processeur, malgré l'espace restreint du panneau extérieur. Il évacue rapidement la chaleur interne tout en maîtrisant le bruit afin d'éviter les déconnexions des disques durs ou la corruption des données dues à la surchauffe.

La seconde catégorie concerne les serveurs 1U et les serveurs lames haute densité. Dans les centres de données d'entreprise, l'espace est synonyme de coût. La hauteur d'un serveur 1U n'étant que de 44,45 mm, la taille des composants de refroidissement internes ne doit absolument pas excéder 40 mm. À l'intérieur de ces châssis de serveurs haute densité et haute impédance, les cartes de circuits imprimés sont encombrées de modules de mémoire, d'inductances et de dissipateurs thermiques haute puissance pour le processeur. Il est donc nécessaire d'utiliser plusieurs ventilateurs d'extraction à haut régime, montés en parallèle, pour former un mur de ventilateurs. Grâce à leur forte pression statique, ils forcent le flux d'air à travers les composants, créant ainsi un conduit d'air traversant le châssis de l'avant à l'arrière et évacuant en continu des centaines de watts de chaleur.

Le troisième domaine concerne le contrôle de l'automatisation industrielle et les modules de puissance intelligents. Avec la numérisation croissante des usines, divers convertisseurs de fréquence, servovariateurs et boîtiers de commande embarqués haute puissance sont largement déployés sur les lignes de production. Afin de les protéger de la poussière et de l'humidité, ces boîtiers adoptent souvent une conception semi-étanche, réduisant considérablement l'espace disponible pour la ventilation et le refroidissement. L'installation d'un Ventilateur d'extraction 12 V Au niveau de la sortie d'échappement, les ingénieurs peuvent utiliser la sécurité et la flexibilité des systèmes basse tension CC pour fournir une évacuation puissante des composants électroniques essentiels dans des environnements industriels difficiles, empêchant efficacement l'accumulation de chaleur à l'intérieur des boîtiers de commande, réduisant ainsi considérablement les taux de défaillance des équipements et prolongeant le temps moyen entre les pannes (MTBF) des systèmes industriels.

6. Conception des conduits d'air au niveau du système : comment libérer 200 % de performances de refroidissement à partir d'un ventilateur de 40 mm ?

L'utilisation d'un ventilateur de 40 mm haute performance ne suffit pas. En cas de défauts dans la conception globale du système de ventilation, l'efficacité d'extraction du ventilateur peut être fortement compromise. Les ingénieurs doivent respecter les lois de la mécanique des fluides lors de la conception de la structure globale de la machine afin d'optimiser l'efficacité du refroidissement.

Premièrement, le principe de « résistance minimale à l'aspiration » doit être respecté. Nombre d'ingénieurs conçoivent des grilles de ventilation à très faible porosité sur le boîtier pour des raisons esthétiques ou d'étanchéité à la poussière. Ceci engendre une forte résistance à la dépression lors de l'aspiration de l'air par le ventilateur, provoquant un manque d'air important et une chute drastique du débit. La conception idéale consiste à garantir un taux de perforation effectif supérieur à 60 % pour les orifices d'entrée et de sortie, le diamètre des trous devant trouver un compromis entre la résistance à l'écoulement de l'air et les exigences d'étanchéité à la poussière. Par ailleurs, il convient d'éviter autant que possible les virages brusques à 90° du flux d'air avant son entrée dans le ventilateur, en privilégiant une section rectiligne et continue avant l'aspiration.

Deuxièmement, il convient de définir précisément les stratégies thermiques de « soufflage » et d'« extraction ». Dans les appareils électroniques compacts, le ventilateur de 40 mm doit-il viser directement la source de chaleur en « soufflage à pression positive », ou doit-il être placé en bordure du châssis pour une « extraction à pression négative » ? Cela dépend de la densité interne du système. Si les composants internes sont relativement peu nombreux et que la source de chaleur (comme le dissipateur du processeur) est bien visible, le mode soufflage permet de diriger un flux d'air à grande vitesse directement sur les ailettes du dissipateur, offrant ainsi une efficacité d'échange thermique optimale. En revanche, si l'intérieur est extrêmement dense (par exemple, encombré de câbles et de cartes filles), le mode extraction, en créant une pression négative globale à l'intérieur du châssis, favorise la circulation naturelle de l'air frais extérieur par les différents interstices, éliminant ainsi plus efficacement les zones mortes internes.

Troisièmement, il est impératif d'éviter tout « court-circuit du flux d'air ». C'est l'erreur la plus fréquente chez les ingénieurs débutants. Lorsqu'un ventilateur de 40 mm est monté sur le boîtier, si un espace existe entre le cadre du ventilateur et l'ouverture du châssis, ou si d'autres ouvertures du châssis sont trop proches du ventilateur, l'air chaud expulsé peut facilement être aspiré à l'intérieur du ventilateur sous l'effet des différences de pression. Cette faible circulation d'air localisée ne traverse pas les composants internes du système générant de la chaleur, ce qui a pour conséquence que le ventilateur tourne à plein régime tandis que la température interne de l'équipement reste élevée. La meilleure solution consiste à utiliser de la mousse, des joints en caoutchouc ou des chicanes pour créer une étanchéité physique parfaite entre la zone d'échappement du ventilateur et l'espace interne du système, garantissant ainsi que 100 % de l'air sortant provienne des zones centrales du système nécessitant un refroidissement.

7. L'héritage technique exceptionnel et les perspectives d'avenir de China Chungfo Fan dans le domaine du micro-refroidissement

Face aux exigences de plus en plus strictes en matière de refroidissement haute performance des micro-ventilateurs pour équipements électroniques à l'échelle mondiale, China Chungfo Fan, fournisseur leader de solutions de systèmes thermiques dans le secteur, s'est toujours positionnée à la pointe de l'innovation technologique. Dans la recherche et le développement de micro-ventilateurs de 40 mm et moins, l'entreprise a investi massivement dans la recherche scientifique, surmontant d'innombrables défis liés à la mécanique des fluides et à la fabrication de précision.

China Chungfo Fan comprend parfaitement que les performances exceptionnelles des micro-ventilateurs ne proviennent pas seulement de plans théoriques, mais reposent également sur une fabrication de moules de haute précision et des systèmes de contrôle qualité rigoureux. Ventilateur de 40 mm Les imperfections sont extrêmement minimes ; même une erreur de l’ordre du micron dans le moule se traduit par des déséquilibres aérodynamiques manifestes à des vitesses supérieures à 10 000 tr/min. C’est pourquoi l’entreprise s’est dotée d’équipements d’usinage CNC de haute précision et de systèmes de moulage par injection de pointe, garantissant ainsi que chaque turbine sortant d’usine présente un profil géométrique parfait et une densité de matériau extrêmement élevée. Parallèlement, grâce à l’optimisation continue du circuit électromagnétique du moteur, le bruit électromagnétique et la consommation d’énergie en fonctionnement ont été considérablement réduits, conformément aux normes internationales environnementales, bas carbone et d’économie d’énergie de 2026.

À l'avenir, avec l'intégration croissante de l'intelligence artificielle dans les terminaux périphériques, la densité de consommation énergétique des appareils électroniques continuera d'augmenter, et les exigences en matière de micro-refroidissement seront sans cesse plus élevées. China Chungfo Fan s'engage à développer des produits thermiques toujours plus intelligents, plus efficaces et plus durables. L'entreprise travaille actuellement sur une nouvelle génération de micro-ventilateurs basés sur de nouveaux matériaux composites et la technologie des paliers à lévitation magnétique, afin de repousser les limites du flux d'air pour les ventilateurs de 40 mm tout en réduisant le bruit de manière encore plus extrême. Quelles que soient les contraintes d'espace dans les châssis et les défis liés à la charge thermique, China Chungfo Fan restera le partenaire technologique le plus fiable et performant pour la gestion thermique des ingénieurs en électronique du monde entier.
